760 nm 10 mW DFB vlinderlaserdiode

Inhoudsopgave

1. Introductie van de 760nm 10 mW DFB vlinderlaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

Dit is een 760 nm speciale DFB-laser met 14PIN standaard vlinderpakket, centrale golflengte 760 nm, golflengtetolerantie +/-1 nm, en typisch uitgangsvermogen 10 mW. Ingebouwde TEC, thermistor en monitor PD, met uitstekende golflengtestabiliteit voor een stabiele werking op lange termijn. Het is voornamelijk gebruikt bij zuurstofdetectie. Bedraad strikt volgens de pindefinitie, onder TEC-controle en overmatig buigen van de vezels om prestaties te garanderen levensduur.

Product Specificaties

Producteigenschappen

● Multi-kwantum Well (MQW) gedistribueerde feedback (DFB) lasers;

● Ingebouwd TEC & optische isolator;

● Hoog stabiliteit en laag geluidsniveau;

● 14-pins industriestandaard vlinderpakket.

Producttoepassingen

● Zuurstofconcentratie detectie en analyse.

● Gasdetectiedetectoren.

● Wetenschappelijk Onderzoek & Spectrale analyse.

Productdetails

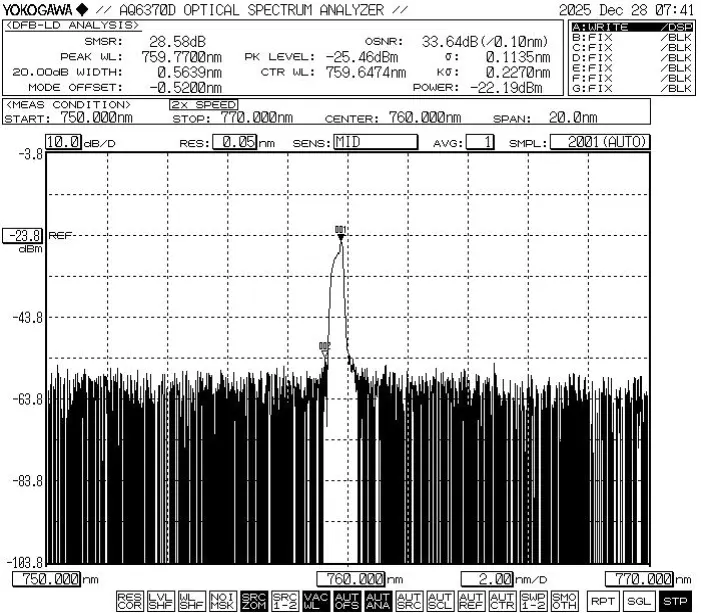

● Typisch spectrum: 760 nm, +/-1 nm WL-tolerantie.

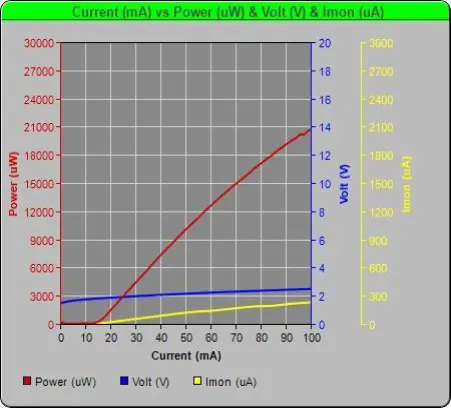

● PIV-760nm 10 mW DFB-vlinderlaserdiode

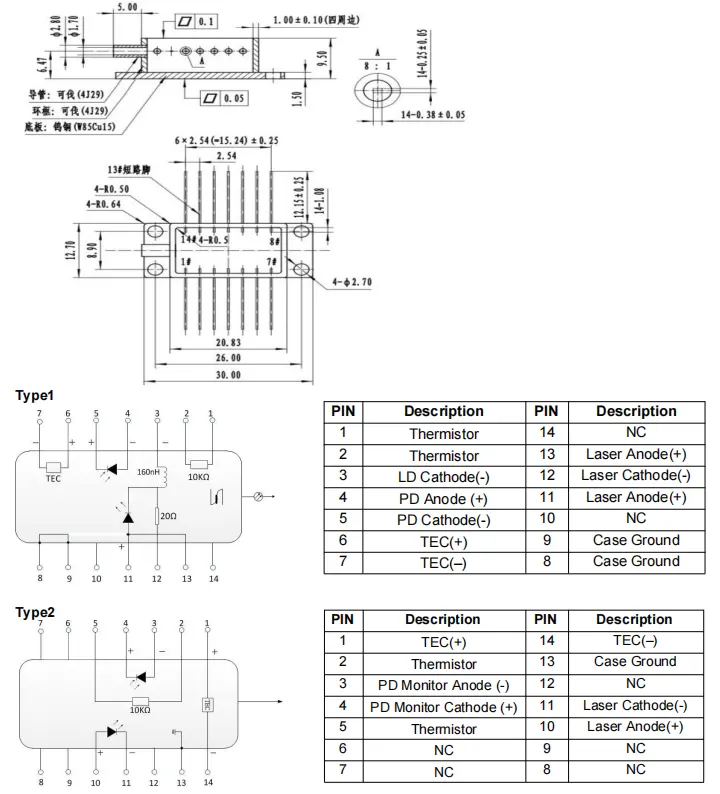

● Pakkettekening & pin-out

Bestellen informatie

bijvoorbeeld: BFLD-D760-10SM-FA2

(Bestelinformatie: 760 nm 10 mW DFB vlinderlaserdiode, met SM glasvezel, FC/APC-connector, type2 pin-out).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet correct zijn gegrond.

● Houd u bij gebruik van het apparaat strikt aan de bedrijfsspanning en stroombereiken gespecificeerd in het gegevensblad. Belangrijke parameters, waaronder Ith (Drempelstroom), Iop max (maximale bedrijfsstroom), Vop max (maximum Bedrijfsspanning) en λc (Middengolflengte) – moeten worden vermeld specifiek in het testrapport dat bij verzending werd verstrekt. Opmerking: werking boven de absolute maximale waarden kan permanente schade aan het apparaat veroorzaken.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
