1532 nm DFB BTF-laserdiode

Inhoudsopgave

1. Introductie van de 1532nm DFB BTF-laserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

1532 nm DFB BTF-laserdiode met middengolflengte 1532,68 nm (ITU CH56), optisch uitgangsvermogen 10 mW. Ingebouwde TEC en thermistor zorgen voor een stabiele werking. Sluit tijdens bedrijf correct aan volgens de pin-out definitie, controle rijstroom en temperatuur binnen de nominale waarde bereik, en vermijd ESD-schade en overspanningswerking.

Product Specificaties

Producteigenschappen

● Vlinder pakket, ingebouwde TEC;

● Brede temperatuur betrouwbaarheid; 

● Hoog betrouwbaarheid, snelle respons, goede stabiliteit.

Producttoepassingen

● C2H2 Acetyleengas waarnemen; 

● Optische vezel Communicatie en microgolffotonische transmissie;

● Laserafstandsmeters.

Product Details

● Typisch spectrum: 1532,68 nm, +/-0,5 nm golflengtetolerantie.

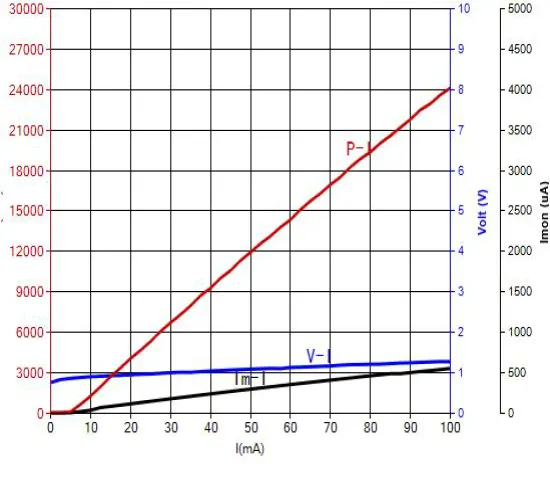

● PIV-1532nm 10 mW DFB BTF-laser Diode

● FAQ-1532nm DFB BTF-laserdiode

(1) Wat is een BTF-pakket?

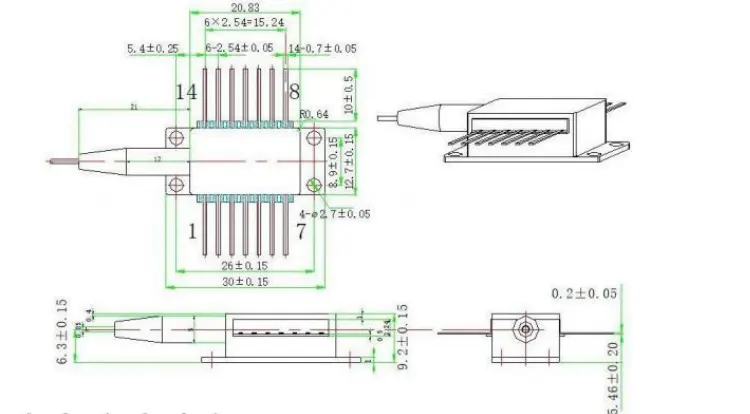

--BTF (Vlinder) pakket is het standaard 14-pins vlinderpakket, het meest gangbare industriële verpakkingsformaat in de opto-elektronica industrie. Dit pakket integreert de laserchip, TEC-temperatuurregeling, thermistor en fotodiode, die uitstekende hermeticiteit en thermische eigenschappen bieden managementprestaties. Er is geen wezenlijk verschil met de standaard vlinderverpakking; “BTF” wordt vaak gebruikt als afkorting voor “Butterfly” in producten naamgeving.

(2) Welke rijmodi ondersteunt dit product?

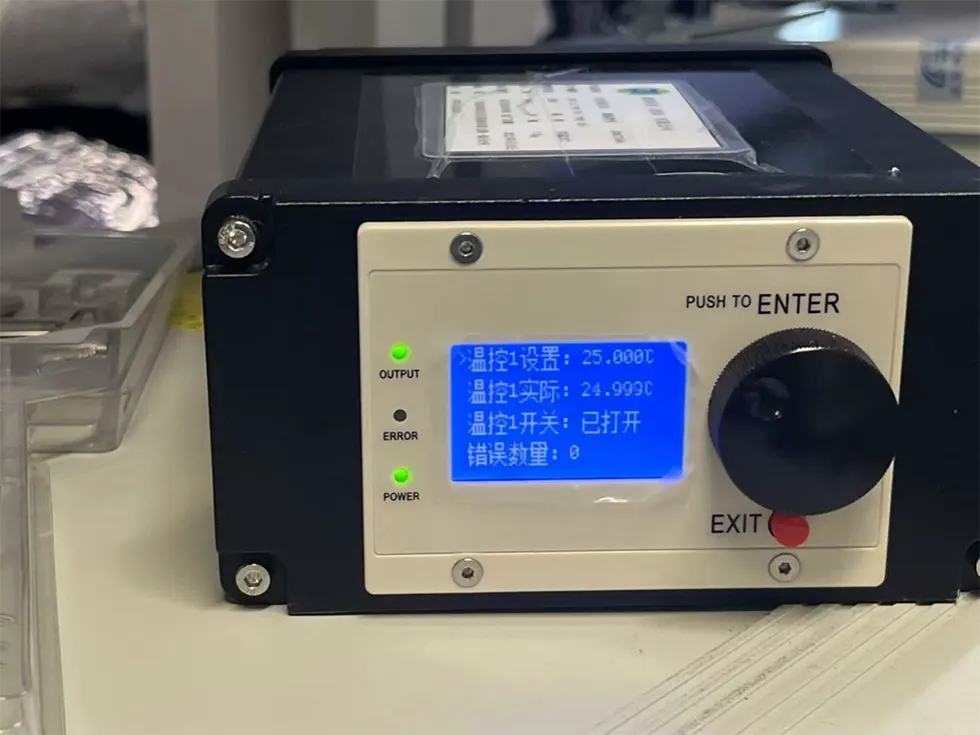

--1532 nm DFB BTF-laserdiode ondersteunt continue golf (CW) operatie. Een constante stroombron met weinig ruis wordt aanbevolen (threshold stroom ongeveer 5-20mA, bedrijfsstroom 50-90mA), samen met een TEC controller voor temperatuurstabilisatie (meestal ingesteld op 25℃).

(3) Zijn er steekproeven beschikbaar?

--Monstertesten en proefproductie in kleine volumes worden ondersteund. Voor bulkinkoop bieden wij volumeprijzen en gedifferentieerde offertes.

Bestellen informatie

bijv.: BFLD-CH56-10SM-FA

(Bestelinformatie: 1532 nm DFB BTF laserdiode, 10 mW uitgangsvermogen, met SM-vezel, FC/APC-connector, type 1 pin-out).

Gegevensblad en testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

● Tijdens het opstartproces mag u nooit direct een hoge stroomsterkte toepassen, zoals hierdoor bestaat het risico dat de chip beschadigd raakt. Schakel in plaats daarvan het apparaat in op een huidig niveau dicht bij de drempel van de chip, en verhoog vervolgens geleidelijk de stroom in klein wordt verhoogd totdat het gewenste niveau is bereikt.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
