1580 nm DFB SM PM-laserdiode

Inhoudsopgave

1. Introductie van de 1580 nm DFB SM PM-laserdiode

2. Technische specificaties

3. Productkenmerken

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en after-sales service

Productintroductie-1580 nm DFB SM PM-laserdiode

De 1580 nm DFB SM PM-laserdiode is voorzien van een hoogwaardige MQW DFB-chip met een middengolflengte van 1580 nm (tolerantie ± 1 nm) en een typische zijmodusonderdrukkingsverhouding van 40 dB. Ontworpen met een lage drempelstroom, een laag stroomverbruik en een hoge betrouwbaarheid, is hij volledig geïntegreerd met een thermistor, TEC en bewakingsdiode voor continu stabiele prestaties. Perfect geschikt voor gasdetectie, passieve apparaattests en glasvezeldetectietoepassingen.

Productspecificaties-1580 nm DFB SM PM laserdiode

Producteigenschappen-1580 nm DFB SM PM-laserdiode

● Multi-Quantum Well (MQW) gedistribueerde feedback (DFB) lasers;

● 14-polig vlinderpakket met hoge stabiliteit;

● Geïntegreerde thermistor, TEC en monitorfotodiode;

● Lage drempelstroom en laag stroomverbruik;

● Het vezeltype kan SMF-28e- of PM-vezel zijn.

Producttoepassingen-1580nm DFB SM PM-laserdiode

● Optische vezelsensor;

● Lichtbron voor testen en meten;

● Gasdetectiesystemen;

● Passief testen van optische apparaten;

● Glasvezelcommunicatie.

Productdetails-1580 nm DFB SM PM laserdiode

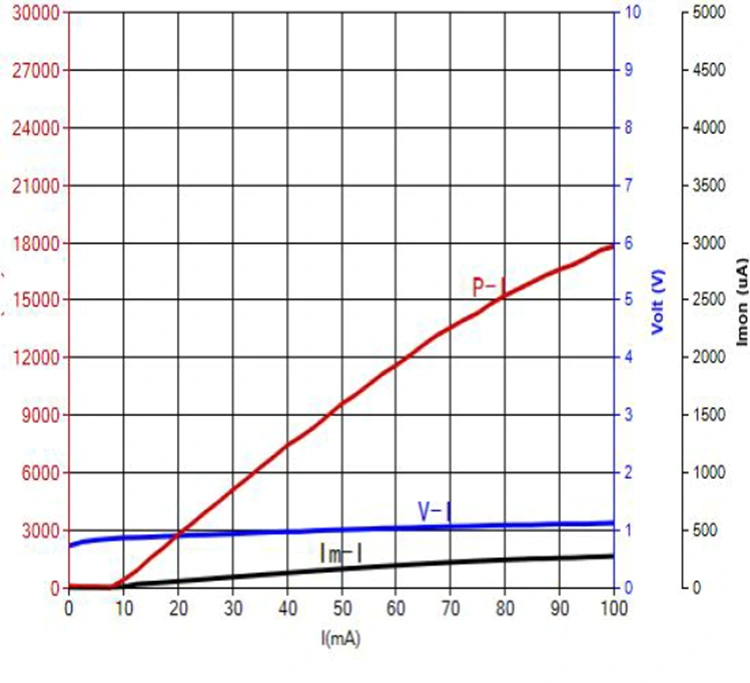

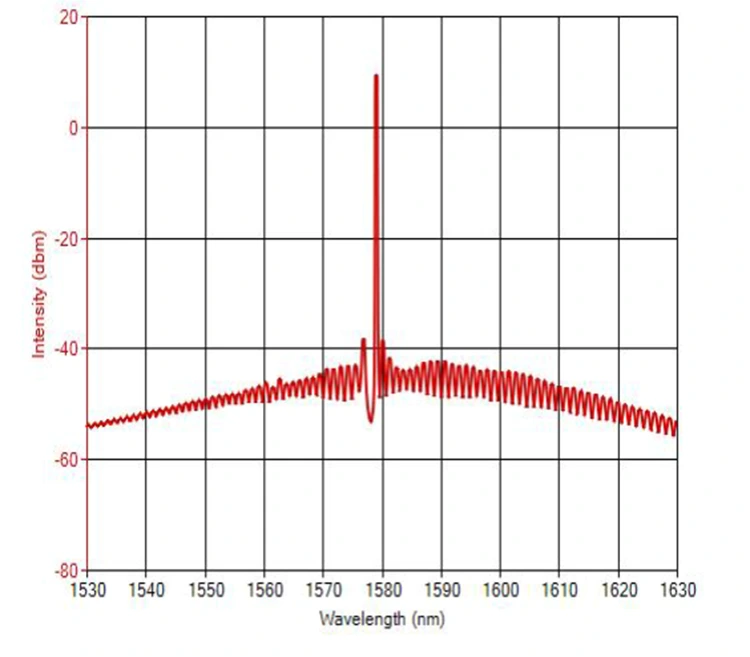

● Typisch spectrum en PIV: 1580 nm 10 mW, +/-1 nm WL-tolerantie.

● Pakkettekening en PIN-OUT-definitie (eenheid: mm)-1580 nm DFB SM PM-laserdiode

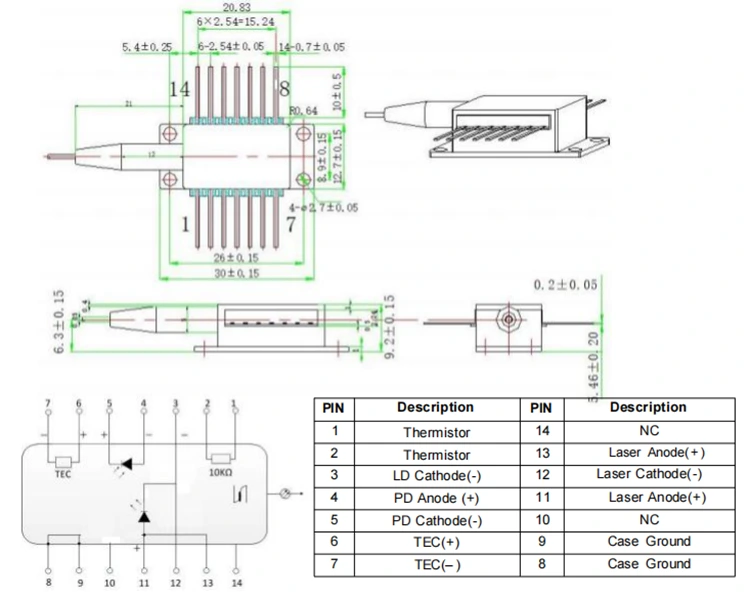

>>>Type1 pin-out

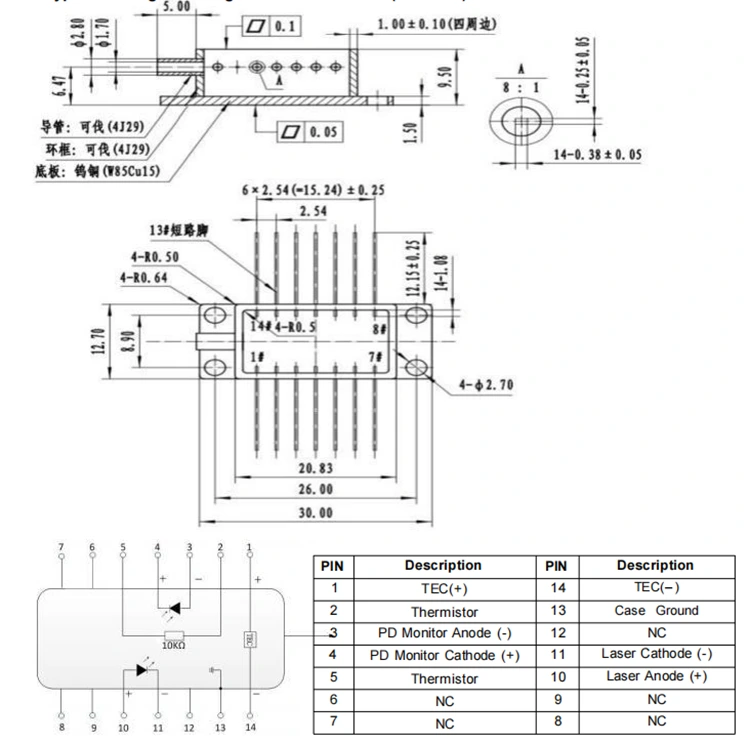

>>>Type2 pin-out

Bestelinformatie-1580 nm DFB SM PM-laserdiode

bijvoorbeeld: BFLD-1580-10SM-FA2
(Bestelinformatie: 1580 nm DFB-laserdiode, 14-pins vlinderpakket, 10 mW uitgangsvermogen, met SM-vezel, FC/APC-connector, type2 pin-out).

Gegevensblad en testblad-1580 nm DFB SM PM-laserdiode

Gegevensblad

Testblad

Offerte- en betalingsvoorwaarden - 1580 nm DFB SM PM-laserdiode

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd-1580 nm DFB SM PM-laserdiode

Productie: 10 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)

De internationale logistiek: 3-5 werkdagen.

Opmerkingen over bediening: 1580 nm DFB SM PM-laserdiode

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Bij het plaatsen of verwijderen van een apparaat uit de houder mag u geen druk uitoefenen op of trekken aan de huls aan de achterkant van de behuizing van het apparaat. Zorg er bij apparaten met connectoren voor dat zowel het apparaat als de glasvezelconnector tegelijkertijd worden opgetild tijdens installatie of verwijdering.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur niet hoger zijn dan 260°C en mag de soldeertijd niet langer zijn dan 10 seconden. Er moet bijzondere aandacht worden besteed aan het volgende: tijdens het soldeerproces moet het apparaat zich in een stroomloze toestand bevinden en moet de soldeerbout goed zijn geaard.

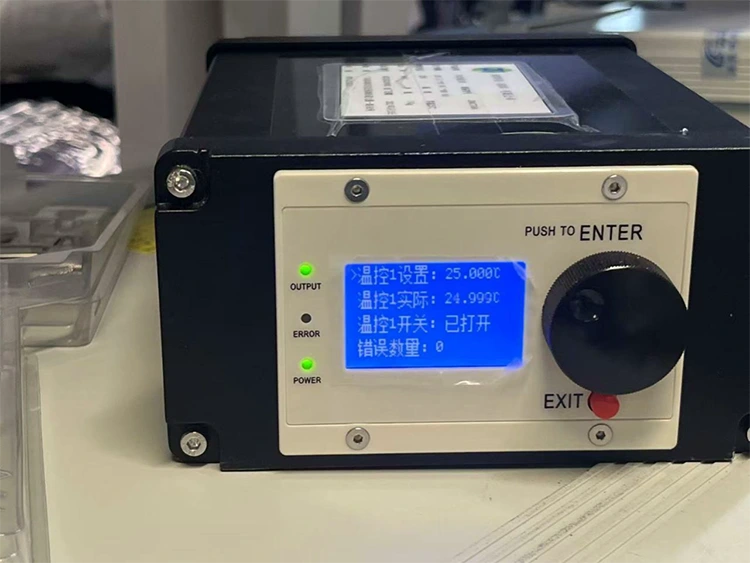

● Voordat u het apparaat inschakelt, activeert u eerst de koeler en schakelt u vervolgens de stroom in kleine stappen in om te voorkomen dat de chip oververhit raakt of overbelast raakt.

Kwaliteitsborging en after-sales service-1580nm DFB SM PM laserdiode

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatieservices te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeoorloofde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
