1567 nm DFB-vlinderlaserdiode

Inhoudsopgave

1. Introductie van de 1567nm DFB vlinderlaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

1567 nm DFB-vlinderlaserdiode met een multi-kwantum goed DFB-structuur en 14-pins vlinderpakket. Het integreert TEC en thermistor, ondersteunt SMF 28e single mode of polarisatiebehoudende glasvezel output, met een typisch uitgangsvermogen van 10 mW, bedrijfstemperatuur -20~+70℃, RoHS-compatibel. Let op ESD bescherming, en overschrijd de absolute maximumwaarden niet.

Product Specificaties

Producteigenschappen

● Multi-kwantum Well (MQW) gedistribueerde feedback (DFB) lasers;

● Vezel het type kan SMF-28e- of PM-vezel zijn;

● 14-polig vlinderpakket met hoge stabiliteit;

● Stabiel 10mW output, hoge SMSR en goede optische isolatie.

Producttoepassingen

● Optische vezelsensor;

● Lichtbron;

● Koolmonoxide CO-gas waarnemen;

● Middellange en lange afstand glasvezelcommunicatie- en testsystemen.

1. Productdetails-1567nm DFB vlinderlaserdiode

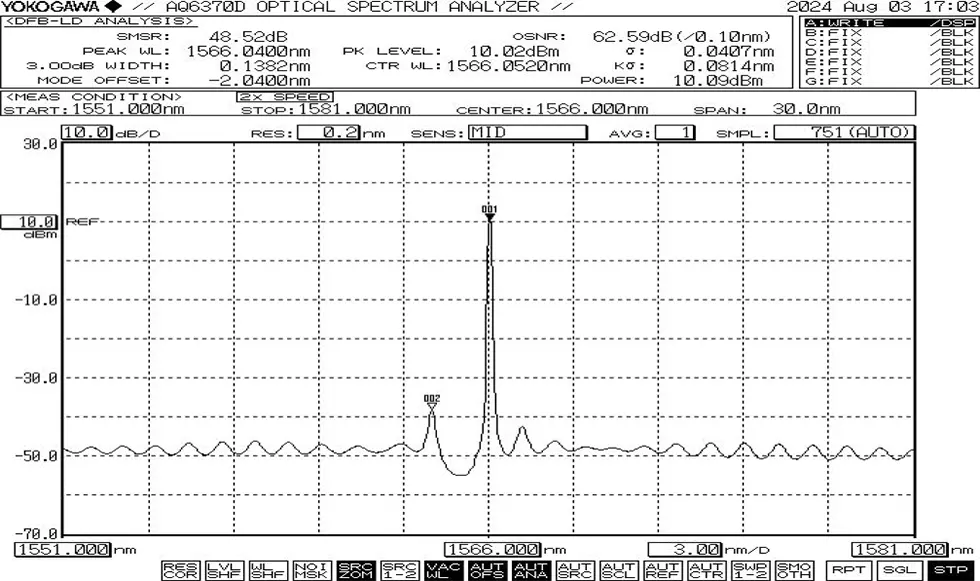

Typisch spectrum: 1567 nm, +/-1 nm WL-tolerantie.

● Pakkettekening en PIN-OUT-definitie (eenheid: mm)-1567nm DFB Butterfly Laserdiode

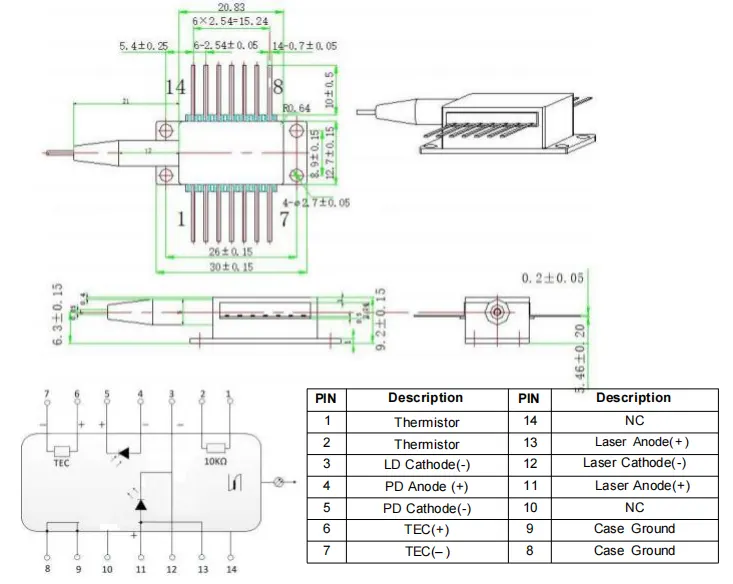

>>>Type1 pin-out

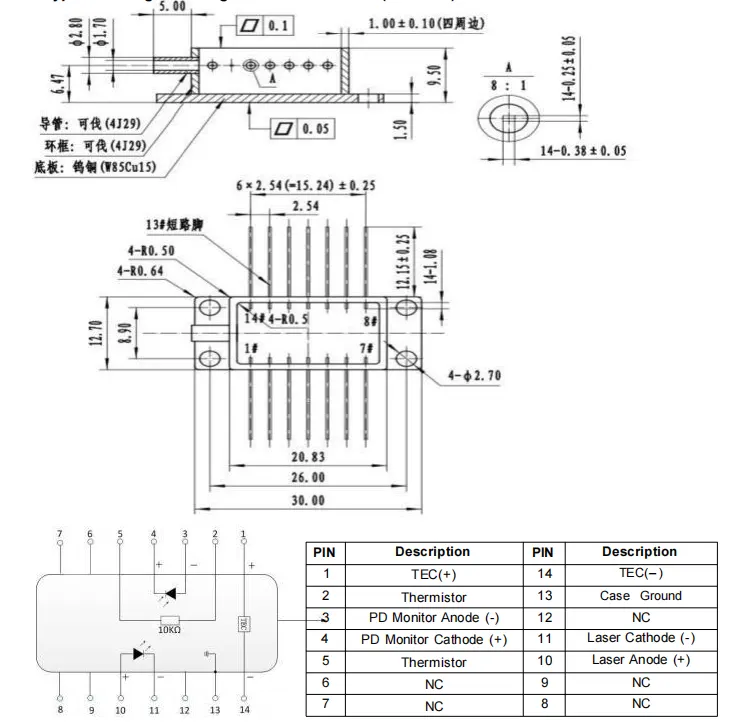

>>>Type2 pin-out

Bestellen informatie

bijvoorbeeld: BFLD-1567-10SM-FA

(Bestelinformatie: 1567 nm DFB vlinderlaserdiode, 14-pins vlinder pakket, 10 mW uitgangsvermogen, met SM-vezel, FC/APC-connector, type 1 pin-out).

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet correct zijn gegrond.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

2. Kwaliteitsborging en after-sales service-1567nm DFB-vlinderlaser Diode

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
