1392 nm 10 mW DFB vlinderlaserdiode

Inhoudsopgave

1. Introductie van de 1392nm 10 mW DFB vlinderlaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

1392 nm DFB-vezelgekoppelde laser met 14-pins vlinder pakket, centrale golflengte 1392 nm, typisch uitgangsvermogen 10 mW. Ingebouwde TEC, thermistor en monitor PD, met ondersteuning voor SM-vezel of PM-vezel. Het wordt voornamelijk gebruikt in H2O-detectie, optische instrumenten en testlichtbronnen. Opmerking: draad door correcte PIN-definitie, houd het vezeluiteinde schoon, onder TEC-controle. Overspanning, overstroom, ESD, solderen bij hoge temperaturen en overmatig het buigen van vezels is verboden.

Product Specificaties

Product Kenmerken

● Hoge prestaties, multi-quantum well (MQW) laser met gedistribueerde feedback (DFB);

● SMF-28e of PM1550-vezel;

● Industrie standaard hermetisch afgesloten 14-pins vlinderpakket;

● Ingebouwd TEC en PD.

Product Toepassingen

● Gedistribueerde glasvezel waarnemen;

● Glasvezelcommunicatie testapparatuur

● Waterdampconcentratie detectie;

● Kernlichtbron voor TDLAS-systemen (Tunable Diode Laser Absorption Spectroscopie);

● Onderzoek & Laboratorium Instrumenten.

Product Details

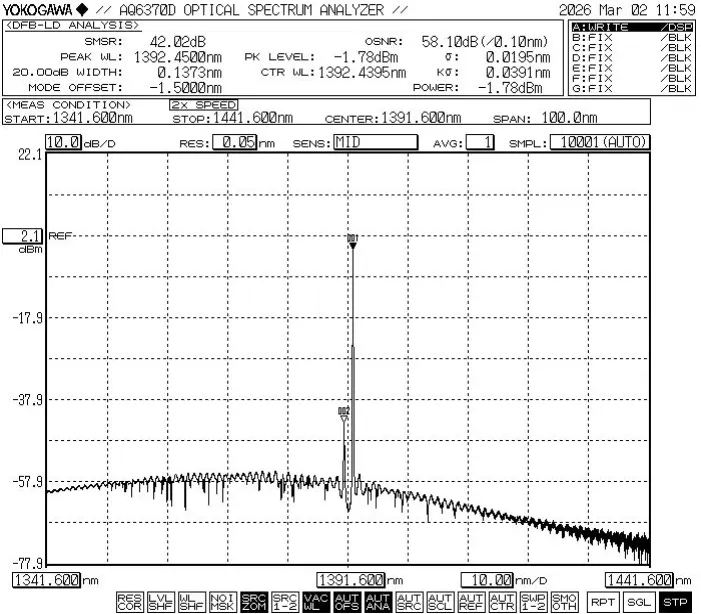

● Typisch spectrum: 1392 nm, +/-1 nm WL-tolerantie.

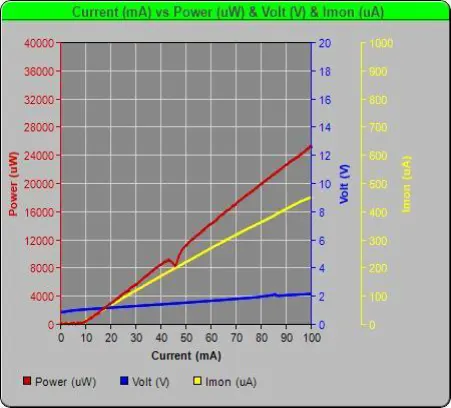

● PIV-1392nm 10 mW DFB-vlinderlaserdiode

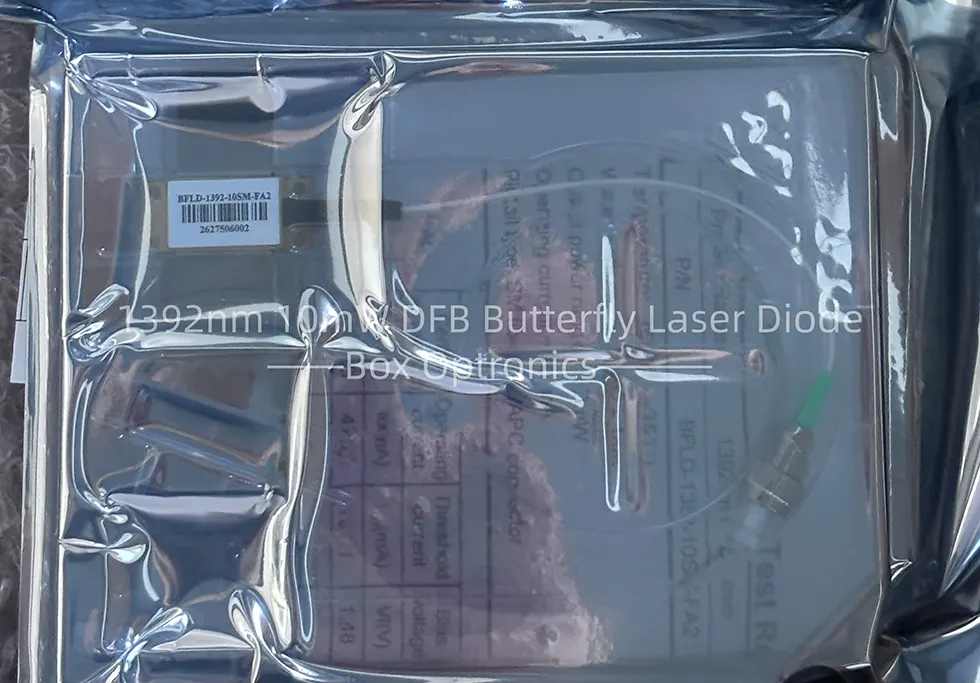

● Verpakkingsvoorbeeld

Bestellen informatie

bijvoorbeeld: BFLD-1392-10SM-FA2

(Bestelinformatie: 1392 nm 10 mW DFB vlinderlaserdiode, met SM glasvezel, FC/APC-connector, type2 pin-out).

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Controleer de stabiliteit van het bedieningscircuit van het product om dit te voorkomen schade veroorzaakt door pulsstromen.

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet correct zijn gegrond.

● Houd u bij gebruik van het apparaat strikt aan de bedrijfsspanning en stroombereiken gespecificeerd in het gegevensblad. Belangrijke parameters, waaronder Ith (Drempelstroom), Iop max (maximale bedrijfsstroom), Vop max (maximum Bedrijfsspanning) en λc (Middengolflengte) – moeten worden vermeld specifiek in het testrapport dat bij verzending werd verstrekt. Opmerking: werking boven de absolute maximale waarden kan permanente schade aan het apparaat veroorzaken.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
