1574 nm DFB-laserdiode voor CO2-detectie

Productoverzicht-1574 nm DFB-laserdiode voor CO2-detectie

De 1574 nm DFB-laserdiode voor CO2-detectie levert 10 mW of 20 mW optisch uitgangsvermogen via single-mode glasvezel of polarisatiebehoudende glasvezel met een FC/APC-connector.

Met een smalle spectrale lijnbreedte van typisch 3 MHz (FWHM) en een hoge side-mode-onderdrukkingsverhouding van ≥35 dB (typisch 40 dB), biedt de DFB-laser de spectrale zuiverheid en golflengteprecisie die vereist zijn voor afstembare diodelaserabsorptiespectroscopie (TDLAS) en andere gasdetectietechnieken met hoge resolutie.

Gehuisvest in een industriestandaard 14-pins vlinderpakket met twee pinout-configuratieopties, geïntegreerd met een TEC, thermistor, monitor PD en isolator. De laser is compatibel met standaard vlinderlaserdriverboards en systeemontwerpen.

Belangrijkste kenmerken: 1574 nm DFB-laserdiode voor CO2-detectie

· Middengolflengte: 1574 nm (bereik 1573–1575 nm), afgestemd op CO2-gasabsorptielijn

· Hoog optisch uitgangsvermogen: 10 mW of 20 mW

· Brede modulatiebandbreedte: standaard 2,5 GHz (-3 dB)

· Ingebouwde optische isolator: ≥30dB isolatie

· Geïntegreerde thermo-elektrische koeler (TEC) en 10kΩ thermistor voor golflengtestabilisatie

· Golflengte-temperatuurcoëfficiënt: typisch 0,09 nm/°C (15°C tot 35°C)

· Golflengtestroomcoëfficiënt: 0,01 nm/mA typisch voor golflengteafstemming

· Industriestandaard 14-pins vlinderpakket, Type 1 en Type 2 pinout-opties

· Lage drempelstroom: 10mA~35mA

· Monitorfotodiode geïntegreerd voor stroombewaking

Typische toepassingen: 1574 nm DFB-laserdiode voor CO2-detectie

· CO2-gasdetectie en -bewaking op basis van instelbare diodelaserabsorptiespectroscopie (TDLAS)

· Golflengtemodulatiespectroscopie (WMS) voor zeer gevoelige CO₂- en spoorgasdetectie

· Glasvezeldetectiesystemen gebaseerd op FBG en interferometrische meettechnieken

· Test- en meetapparatuur voor glasvezelcommunicatie

· Ademanalyse en toepassingen voor biomedische gasdetectie

· Onderzoek en ontwikkeling op het gebied van fotonica en optische detectielaboratoria

· OEM-integratie in gasanalysatoren en instrumenten voor milieumonitoring

Productspecificaties-1574 nm DFB-laserdiode voor CO2-detectie

Absolute maximale beoordelingen

Elektro-optische kenmerken (T = 25°C lasertemperatuur)

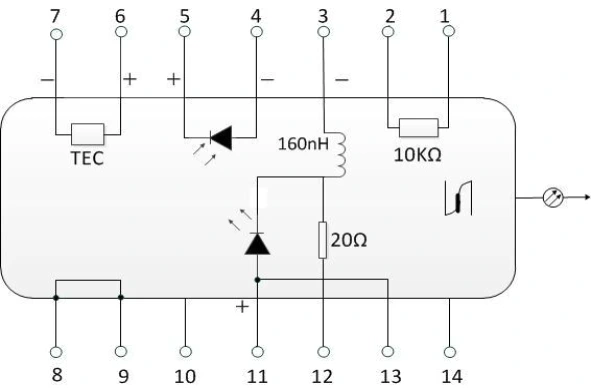

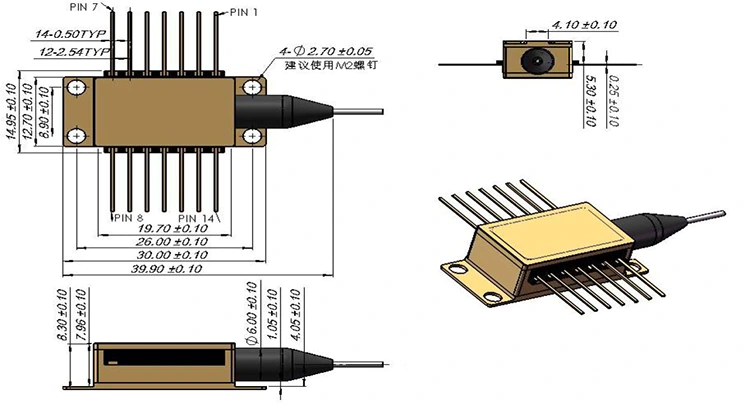

Pakket- en pindefinitie -1574 nm DFB-laserdiode voor CO2-detectie

Type 1-pins configuratie

Type 2-pins configuratie

Bestelinformatie

Modelnomenclatuur

BFLD - XXXX - XX - XX - XX X

Voorbeeld: BFLD-1574-20PM-FA2

Veelgestelde vragen (FAQ) -1574 nm DFB-laserdiode voor CO2-detectie

Vraag: Hoe verbetert de geïntegreerde TEC de CO2-detectieprestaties?

A: De geïntegreerde TEC en thermistor stabiliseren de temperatuur van de laserchip, waardoor de golflengte en het uitgangsvermogen worden geminimaliseerd. Omdat de golflengte van de DFB-laser temperatuurafhankelijk is, helpt nauwkeurige thermische controle de uitlijning met de beoogde CO₂-absorptiefunctie te behouden. De TEC biedt grove golflengte-aanpassing, terwijl fijne golflengte-afstemming kan worden bereikt door middel van injectiestroommodulatie.

Vraag: Waarom is een ingebouwde optische isolator belangrijk voor gasdetectiesystemen?

A: De ingebouwde optische isolator vermindert optische feedback veroorzaakt door reflecties van glasvezelverbindingen en optische componenten. Dit verbetert de stabiliteit van de laseruitvoer en vermindert de gevoeligheid voor externe optische storingen, wat vooral belangrijk is voor hooggevoelige TDLAS- en WMS-gasdetectiesystemen.

Vraag: Kan ik een aangepaste golflengte krijgen voor een andere gassoort?

A: Ja, Box Optronics levert DFB-laserbronnen met golflengten die zijn geoptimaliseerd voor verschillende gasdetectietoepassingen, inclusief maar niet beperkt tot CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) en O2 (760 nm). We ondersteunen ook CWDM- en DWDM-kanaalgolflengten voor communicatietoepassingen. Neem contact met ons op met uw specifieke golflengtevereisten en ons engineeringteam zal de haalbaarheid beoordelen.

Vraag: Welke aandrijf- en besturingscircuits zijn vereist voor deze laser?

A: De DFB-laser van 1574 nm vereist een laserdiodedriver met de juiste stroombegrenzing, een temperatuurregelaar voor de geïntegreerde TEC en optioneel een modulatie-ingang voor het scannen van golflengten in TDLAS-toepassingen. De monitorfotodiode kan worden gebruikt voor automatische stroomregeling (APC).
