1310nm 80mW SLD krachtige lichtbron

Inhoudsopgave

1. Introductie van de 1310 nm 80 mW SLD-lichtbron met hoog vermogen

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Gids voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offerte- en betalingsvoorwaarden

10. Doorlooptijd

11. Bedieningsinstructies en onderhoud

12. Kwaliteitsborging en after-sales service

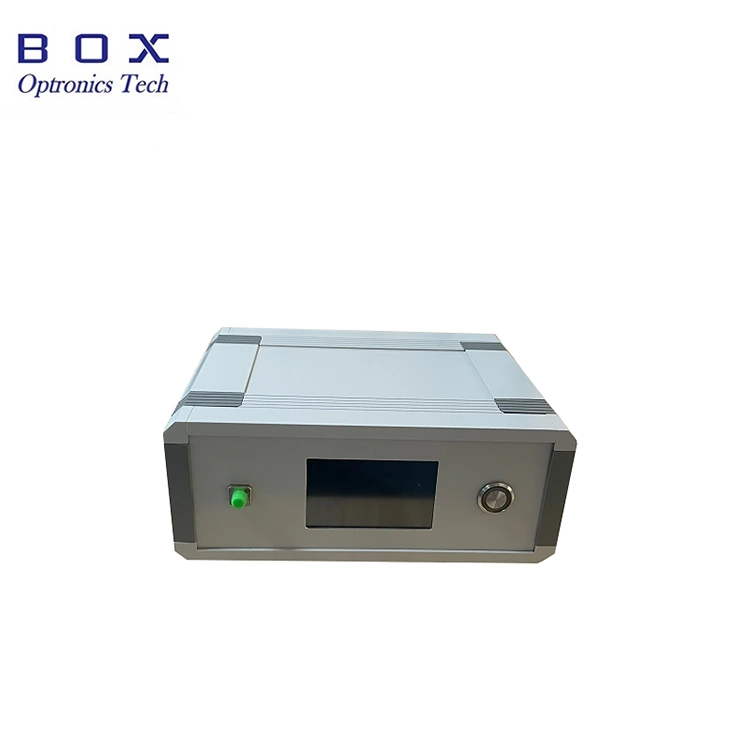

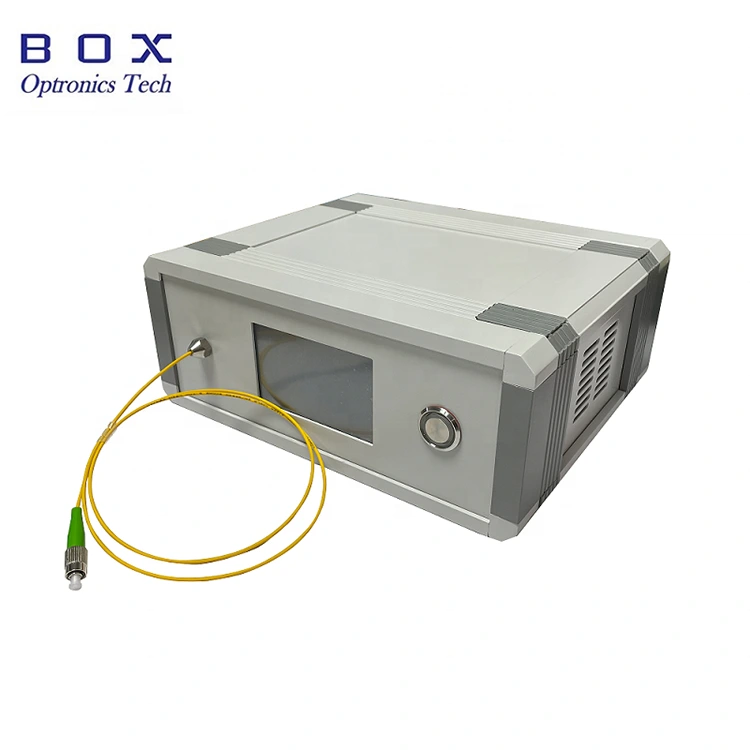

Productintroductie-1310nm 80mW SLD krachtige lichtbron

De 1310 nm 80 mW SLD-lichtbron met hoog vermogen van Box Optronics maakt gebruik van geavanceerde halfgeleiderlaserchips en speciale geïntegreerde schakelingen om een ​​hoog vermogen, uitzonderlijke stabiliteit en een laag stroomverbruik te leveren. Deze lichtbron levert een uitgangsvermogen van minimaal 80 mW (met een typische waarde van 100 mW), gekoppeld via single-mode of polarisatiebehoudende glasvezel. Hij is uitgerust met een touchscreen-interface waarmee de stroom en het vermogen van de lichtbron kunnen worden aangepast.

Productspecificaties-1310 nm 80 mW SLD krachtige lichtbron

Producteigenschappen-1310nm 80mW SLD krachtige lichtbron

● Hoog vermogen: min.80mW, typ.100mW.

● Vermogen en spectraal stabiel;

● LCD-aanraakscherm, eenvoudig te bedienen;

● SMF-28e/PM glasvezel.

Producttoepassingen - 1310nm 80mW SLD krachtige lichtbron

● Glasvezeldetectie;

● Passieve testen op verlies van invoeging van componenten;

● Diepgaande medische/biologische beeldvorming.

Productdetails-1310nm 80mW SLD krachtige lichtbron

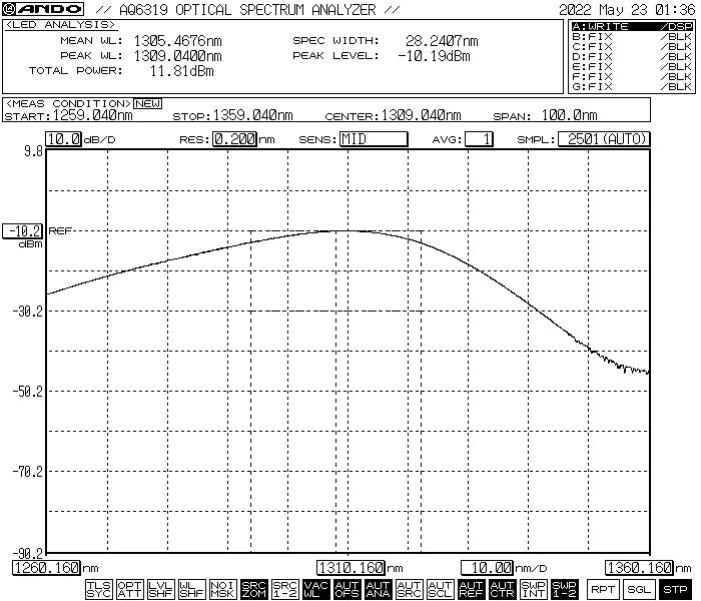

● Typisch spectrum

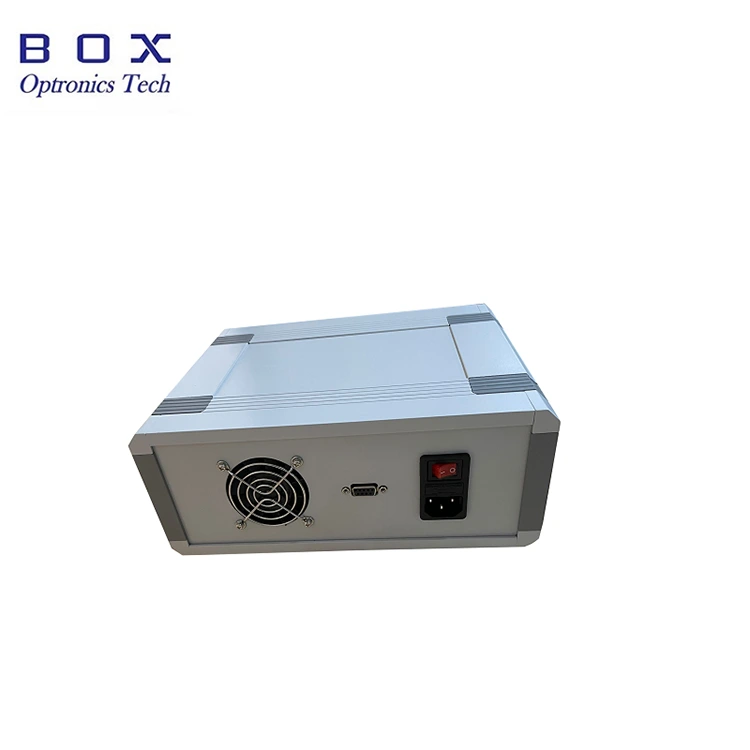

● Achteraanzicht: met ventilatorkoeling, communicatie-interface, aan/uit-schakelaar, voedingspoort.

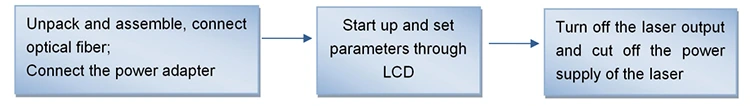

Bedieningsstappen-1310nm 80mW SLD krachtige lichtbron

Stap1. Openen en monteren:

Controleer vóór de montage of de accessoires compleet zijn.

Stap2. Sluit de voeding aan:

Steek het netsnoer in de netsnoeraansluiting van de achterplaat van het chassis en sluit de voeding aan.

Stap3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het uiteinde van de vezel en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat u heeft bevestigd dat er geen vervuiling en schade is.

Setp4. Schakel de lichtbron in:

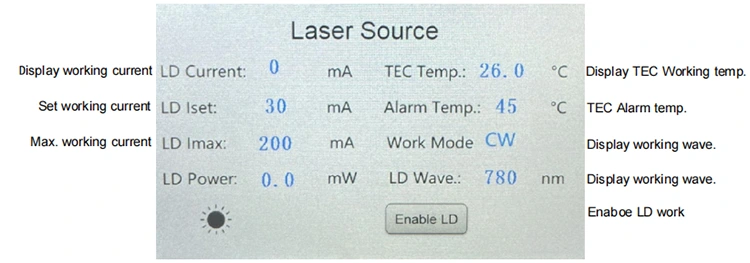

Zet de aan/uit-schakelaar aan de achterkant aan. Opmerking: op dit moment zijn de werkstroom- en vermogenswaarden de parameters die zijn ingesteld tijdens de laatste uitschakeling. Als u ze wilt aanpassen, kunt u ze aanraken en wijzigen via het LCD-scherm. Nadat u de juiste werkstroom heeft ingesteld, activeert u de laseruitvoer via de schakelaar 'LD inschakelen'.

Stap 5. Afsluiten

Schakel na gebruik het voorpaneel uit met 'enable LD' om de laseruitvoer uit te schakelen, zet de aan/uit-schakelaar uit en koppel het netsnoer los.

Bestelinformatie - 1310nm 80mW SLD krachtige lichtbron

bijvoorbeeld: BSLD-1310-1HSM-FA-B

(Bestelinformatie: 1310 nm 100 mW SLD-lichtbron met hoog vermogen, met SM-vezel, FC/APC-connector, Benchtop-pakket).

Gegevensblad en testblad-1310 nm 80 mW SLD krachtige lichtbron

Gegevensblad

Testblad

Offerte- en betalingsvoorwaarden - 1310 nm 80 mW SLD krachtige lichtbron

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd-1310 nm 80 mW SLD krachtige lichtbron

De productie duurt ongeveer tien werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsinstructies en onderhoud-1310nm 80mW SLD krachtige lichtbron

● Controleer bij het starten eerst of de aan/uit-schakelaar en de knopschakelaar zijn uitgeschakeld en sluit vervolgens de voeding aan. Controleer bij het uitschakelen eerst de uitschakel-LD-uitschakelaar, schakel vervolgens de knopschakelaar uit en koppel vervolgens de voeding los. Sluit de stroomtoevoer niet direct af als de apparatuur in werking is.

● Voordat u de optische vezelconnector aansluit, veegt u deze af met stofvrij spiegelpapier en werkt u samen met de optische vezel-eindvlakdetector om deze te observeren. Nadat u de reiniging hebt bevestigd, sluit u deze aan via de flens; het eindvlak van de optische vezelconnector kan verbranden wanneer de laser wordt aangesloten. Bij het aansluiten van de flens moet ervoor worden gezorgd dat er geen lichte bediening plaatsvindt. Wanneer u deze niet gebruikt, bedek dan de stofkap van de optische vezelconnector.

● Om te voorkomen dat het uiteinde van de optische vezelconnector door stof wordt verbrand, mag u de optische vezelconnector op het voorpaneel niet vaak aansluiten en loskoppelen.

● Let op de vochtbestendigheid en plaats het op een droge plaats.

Kwaliteitsborging en after-sales service-1310 nm 80 mW SLD krachtige lichtbron

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatieservices te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Het product is beschadigd of beschadigd als gevolg van natuurlijke factoren of omgevingsinvloeden (elektrische schokken, stof);

(2) Het product is beschadigd als gevolg van een niet-standaard werking van de gebruiker;

(3) Het product heeft duidelijke door de mens veroorzaakte schade;

(4) Het product wordt gedemonteerd, aangepast of gerepareerd zonder toestemming van het bedrijf;

(5) De sticker met het garantielabel op de lichtbronbehuizing is gewijzigd of onvolledig;

(6) Het product is beschadigd of verloren gegaan tijdens het transport.
