Fabry Perot FP-laserbronmodule

Inhoudsopgave

1. Introductie van de Fabry Perot FP-laserbronmodule

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Gids voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offerte- en betalingsvoorwaarden

10. Doorlooptijd

11. Bedieningsinstructies en onderhoud

12. Kwaliteitsborging en after-sales service

Productintroductie-Fabry Perot FP laserbronmodule

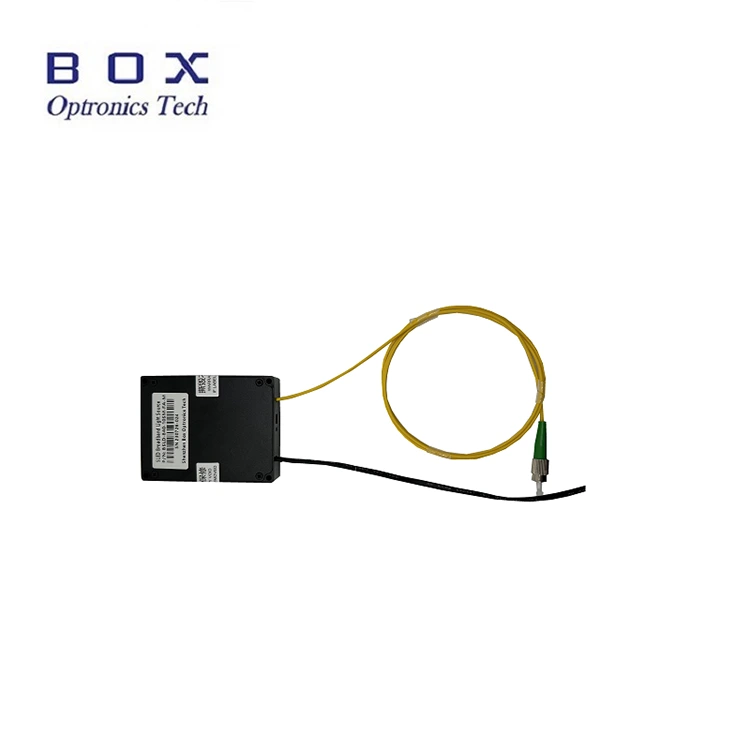

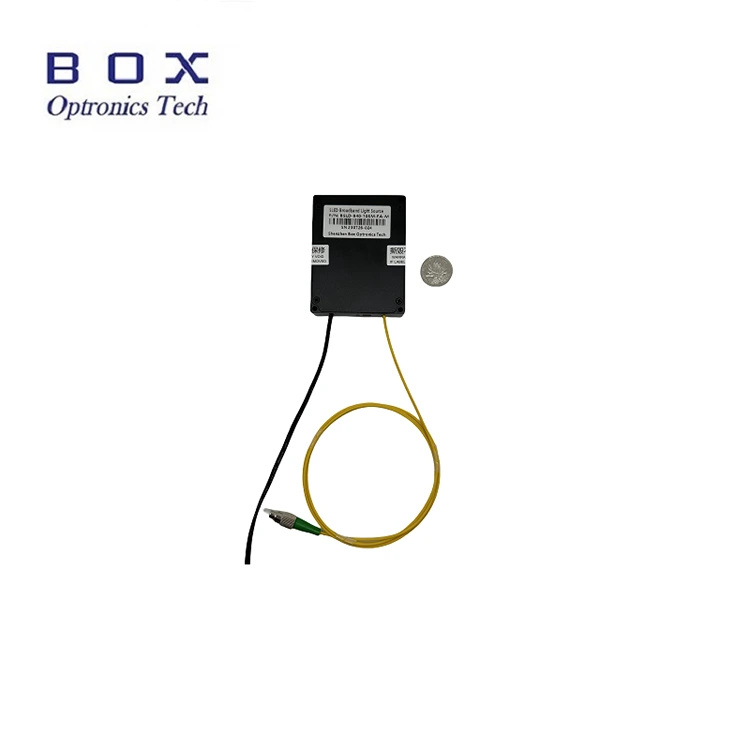

De Fabry Perot FP-laserbronmodule maakt gebruik van een halfgeleiderlaserchip, een professioneel ontworpen aandrijfcircuit en TEC-besturing om een ​​veilige werking van de laser, een stabiel uitgangsvermogen en een stabiel spectrum te garanderen. 532 nm, 785 nm en 1064 nm zijn optioneel. Het uitgangsvermogen bedraagt ​​ruim 50 mW. PC-hostopdrachten en software zijn aanwezig voor bediening en integratie. Geschikt als pomplaserbron voor biomedische en spectrale analyse.

Productspecificaties-Fabry Perot FP laserbronmodule

Producteigenschappen-Fabry Perot FP laserbronmodule

● 50 mW hoog uitgangsvermogen;

● Stabiel vermogen en spectrum;

● 70x90x18mm Compact modulepakket.

Producttoepassingen-Fabry Perot FP laserbronmodule

● Biomedisch;

● Spectraalanalyse;

● Optische vezelsensor.

Productdetails-Fabry Perot FP laserbronmodule

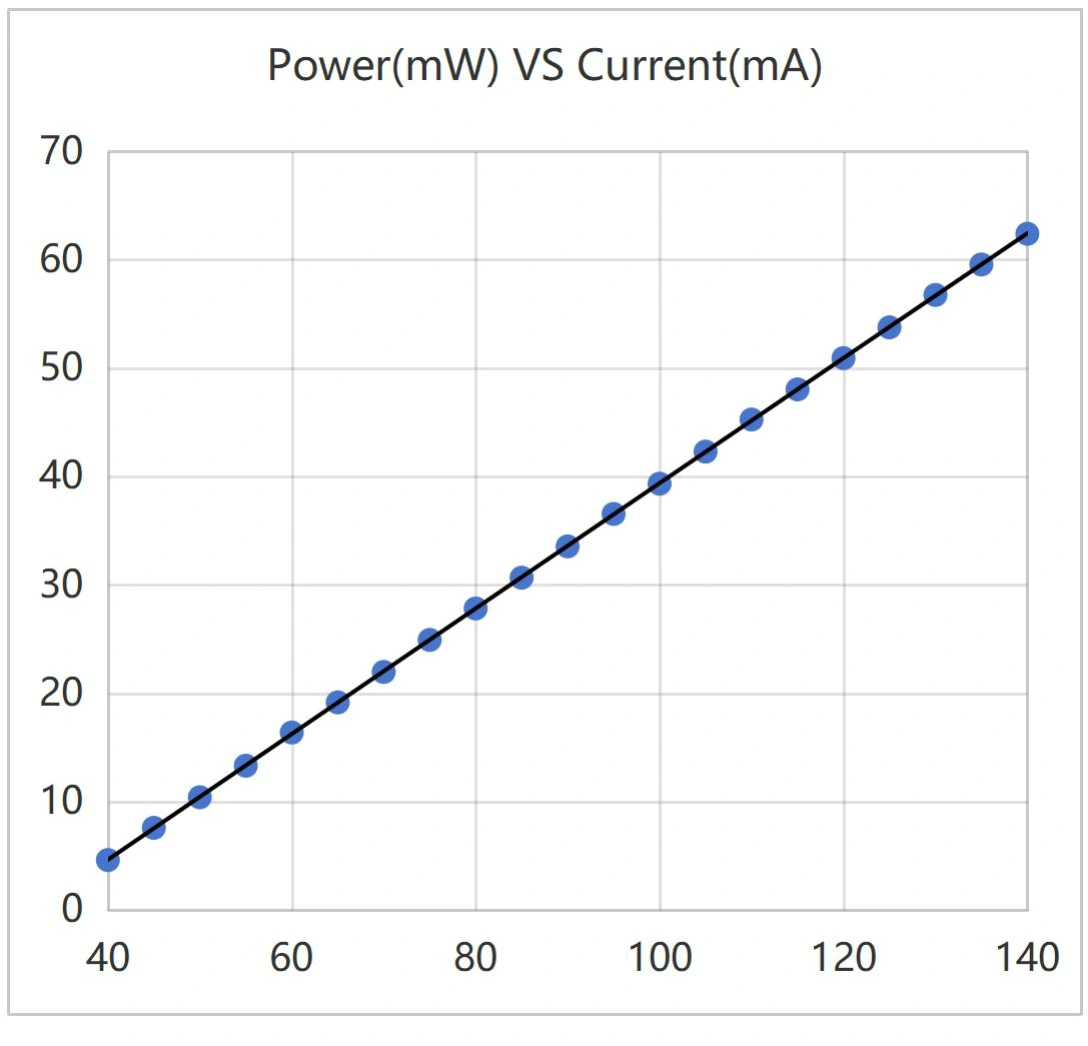

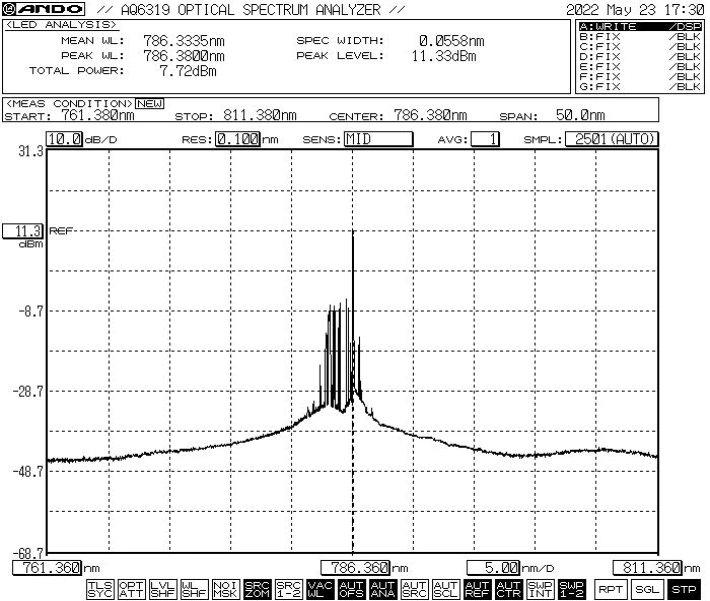

● Typische curve: 785 nm 50 mW FP-laserbron

Bedieningsstappen-Fabry Perot FP laserbronmodule

Stap1. Uitpakken: Controleer vóór de montage of alle accessoires compleet zijn.

Stap2. Voeding: Aangesloten op een DC-geschakelde voeding of een gereguleerde voeding die voldoet aan de voedingsvereisten. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens lokale spanningsnormen.)

Stap3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het uiteinde van de vezel en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat u heeft bevestigd dat er geen vervuiling en schade is.

Setp4. Aansluiten op de hostcomputer: Gebruik de USB-RS485 DB9-datakabel om de Fabry Perot FP-laserbronmodule en de computer aan te sluiten; de computer moet eerst een speciaal stuurprogramma voor de seriële poort installeren om de datakabel van de USB-RS485 seriële poort te identificeren, anders kunnen de hostcomputersoftware en de lichtbronmodule niet correct worden aangesloten en gecommuniceerd. Vraag Box Optronics naar de chauffeur.

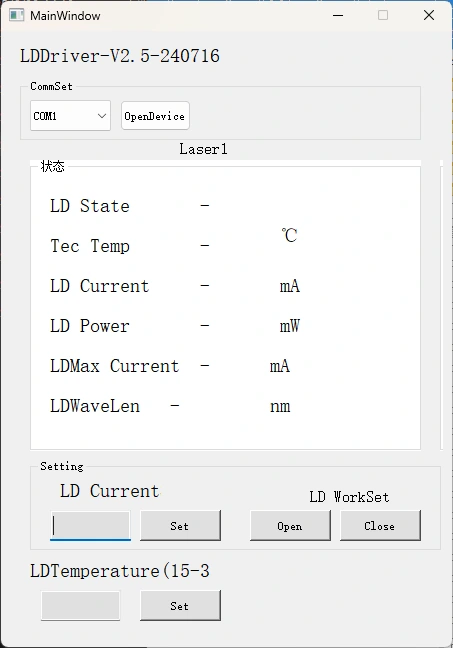

Stap 5. Besturingssoftware: Box Optronics levert de seriële opdracht- of pc-software om de LD-stroom van de Fabry Perot FP-laserbronmodule te regelen. Kies de juiste poort, stel de stroom en temperatuur in en klik vervolgens op de knop Openen. (Om schade te voorkomen, dient u de aandrijfstroom langzaam op te voeren bij de eerste inbedrijfstelling. Schakel niet onmiddellijk de volledige stroom in.)

Stap6. Na gebruik klikt u op de knop Sluiten, schakelt u de voeding uit en koppelt u de glasvezelverbinding los.

Bestelinformatie-Fabry Perot FP laserbronmodule

bijv.: BFL-F1064-50SM-FA-M

(Bestelinformatie: Fabry Perot FP-laserbronmodule, 1064 nm, 50 mW uitgangsvermogen, met SM-vezel, FC/APC-connector, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en testblad-Fabry Perot FP laserbronmodule

Gegevensblad

Testblad

Offerte- en betalingsvoorwaarden - Fabry Perot FP Laserbronmodule

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Levertijd-Fabry Perot FP Laserbronmodule

Productie: 10-15 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)

De internationale logistiek: 3-5 werkdagen.

Bedieningsinstructies en onderhoud-Fabry Perot FP laserbronmodule

● Het wordt niet aanbevolen om de glasvezelconnectoren vaak in te brengen of te verwijderen, om stofverontreiniging (wat kan leiden tot meer inbrengverlies) of het verbranden van de eindvlakken van de glasvezelconnector te voorkomen.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer ze met een glasvezel-eindvlakdetector voordat u ze aansluit. Sluit vezels altijd aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. De glasvezelconnectoren moeten worden afgedekt met stofkappen.

● Als de uitgangsvezel op een andere vezel moet worden aangesloten, wordt het gebruik van een fusielasapparaat aanbevolen.

● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; op een droge plaats bewaren.

Kwaliteitsborging en after-sales service-Fabry Perot FP laserbronmodule

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatieservices te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeoorloofde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
