FP Coaxiale Pigtail-laserdiode

De FP coaxiale pigtail-laserdiodes van Box Optronics zijn verkrijgbaar in meerdere golflengten variërend van 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm en 980 nm. Deze CW-laserdiodes zijn ontworpen voor glasvezelsystemen, optische metingen, laboratoriumexperimenten, biomedische instrumentatie en spectroscopie en bieden een stabiele output, weinig ruis en een lange levensduur. Wij ondersteunen bulkaankopen en monsteradvies.

Stuur onderzoek

Productomschrijving

Inhoudsopgave

1. Introductie van de FP coaxiale pigtaillaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Toepassingen

5. Pakkettekening en PIN-OUT-definitie (eenheid: mm)

6. Bestelinformatie

7. Gegevensblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Kwaliteitsborging en after-sales service

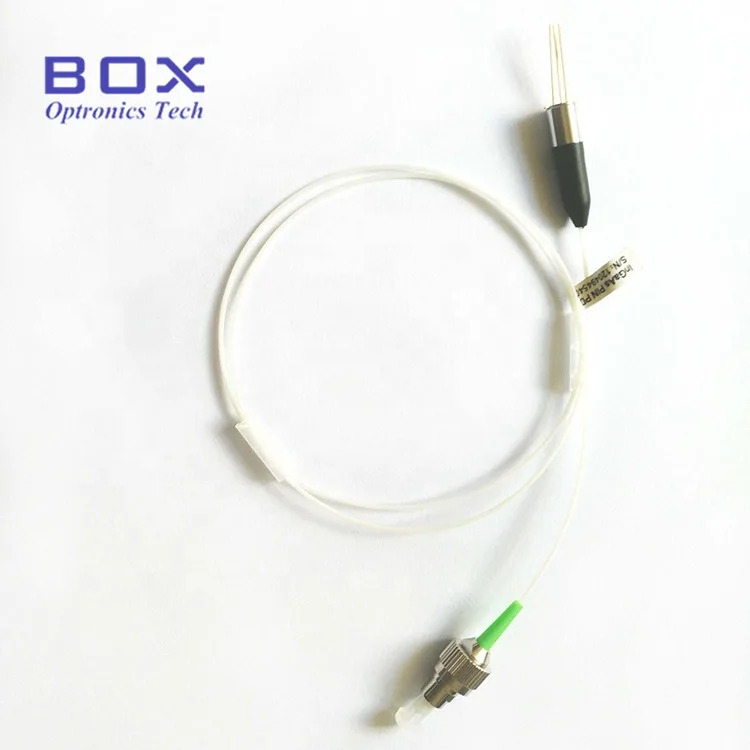

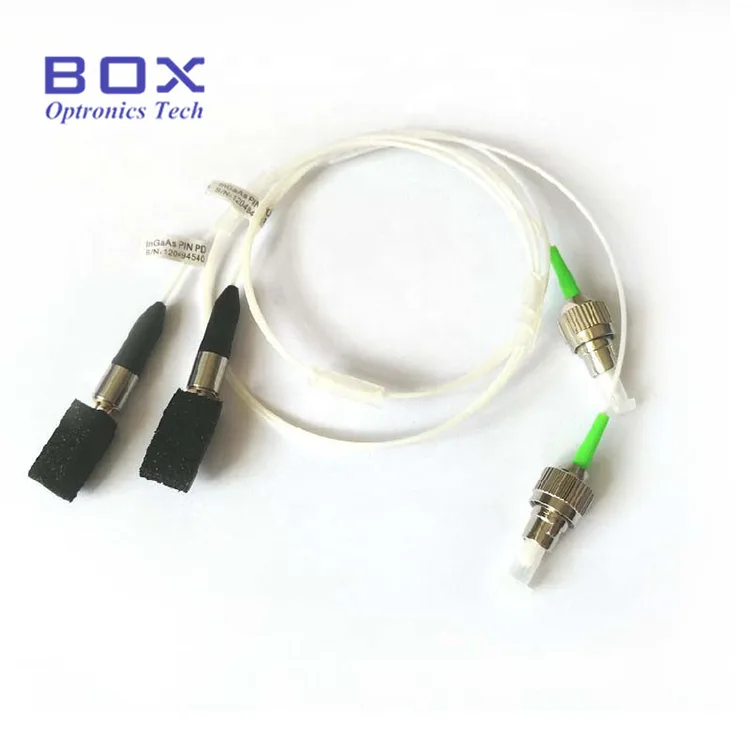

Productintroductie-FP coaxiale pigtail-laserdiode

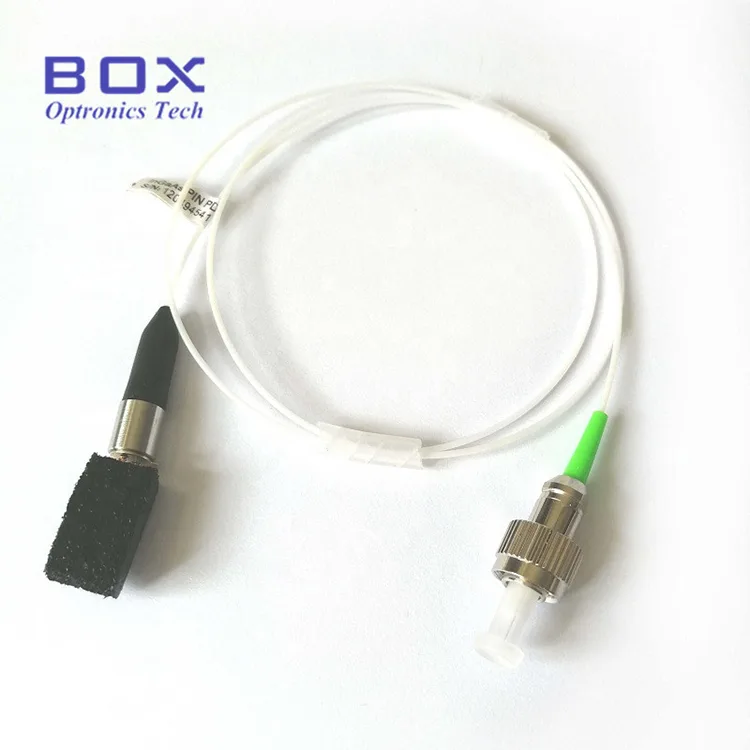

Deze FP coaxiale pigtail-laserdiode is een single-mode Fabry-Perot-laserdiode, golflengte 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm en 980 nm zijn beschikbaar en het uitgangsvermogen is 5 mW of 10 mW. De connector is FC/APC of SC/APC. Hoge betrouwbaarheid en lange levensduur. Telcordia GR-468 betrouwbaarheidsteststandaard. Deze FP-laserdiodes met meerdere golflengten bieden flexibele, betrouwbare en krachtige oplossingen voor een verscheidenheid aan zichtbare en nabij-infraroodtoepassingen.

Productspecificaties-FP Coaxiale Pigtail-laserdiode

Parameter	Symbool	Testconditie	Min	Typ	Max	Eenheid
Centrale golflengte	λC	POP = PF	440	450	460	nm
Optisch uitgangsvermogen	PF	ALS = 65mA	10	20	-	mW
Drempelstroom	ITH	CW	-	22	40	mA
Bedrijfsspanning	VF	CW	-	5.1	6.0	V
Bedrijfsstroom	ALS	CW	-	70	90	mA
Vezeltype	-	-	460 pk
Parameter	Symbool	Testconditie	Min	Typ	Max	Eenheid
Centrale golflengte	λC	POP = PF	510	520	530	nm
Optisch uitgangsvermogen	PF	ALS = 65mA	5.0	-	-	mW
Drempelstroom	ITH	CW	-	22	40	mA
Bedrijfsspanning	VF	CW	-	5.8	6.5	V
Bedrijfsstroom	ALS	CW	-	60	80	mA
Vezeltype	-	-	460 pk
Parameter	Symbool	Testconditie	Min	Typ	Max	Eenheid
Centrale golflengte	λC	POP = PF	640	650	660	nm
Optisch uitgangsvermogen	PF	ALS = 65mA	-	5	-	mW
Drempelstroom	ITH	CW	-	55	-	mA
Bedrijfsspanning	VF	CW	-	2.1	2.5	V
Bedrijfsstroom	ALS	CW	-	-	105	mA
Parameter	Symbool	Testconditie	Min	Typ	Max	Eenheid
Centrale golflengte	λC	POP = PF	652	660	670	nm
Optisch uitgangsvermogen	PF	ALS =70mA	10	-	-	mW
Drempelstroom	ITH	CW	-	40	90	mA
Bedrijfsspanning	VF	CW	-	2.4	3.0	V
Bedrijfsstroom	ALS	CW	-	70	120	mA
Vezeltype	-	-	630 pk
Parameter	Symbool	Testconditie	Min	Typ	Max	Eenheid
Centrale golflengte	λC	POP = PF	780	790	800	nm
Optisch uitgangsvermogen	PF	ALS =70mA	10	-	--	mW
Drempelstroom	ITH	CW	-	30	45	mA
Bedrijfsspanning	VF	CW	-	1.9	2.2	V
Bedrijfsstroom	ALS	CW	-	70	120	mA
Hellingefficiëntie	ZO	CW	1	1.1	1.2	W/A
Monitor PD	IK BEN	-	-	0.2	0.2	mA
Vezeltype	-	-	780 pk
Parameter	Symbool	Testconditie	Min	Typ	Max	Eenheid
Centrale golflengte	λC	POP = PF	840	850	860	nm
Optisch uitgangsvermogen	PF	ALS =60mA	10	-	-	mW
Drempelstroom	ITH	CW	-	16	20	mA
Bedrijfsspanning	VF	CW	-	2.1	2.3	V
Bedrijfsstroom	ALS	CW	-	45	60	mA
Hellingefficiëntie	ZO	CW	-	0.95	-	W/A
Monitor PD	IK BEN	-	0.05	0.13	0.5	mA
Vezeltype	-	-	780 pk
Parameter	Symbool	Testconditie	Min	Typ	Max	Eenheid
Centrale golflengte	λC	POP = PF	965	980	990	nm
Optisch uitgangsvermogen	PF	ALS =60mA	5	-	-	mW
Drempelstroom	ITH	CW	-	12	20	mA
Bedrijfsspanning	VF	CW	-	1.55	2.0	V
Bedrijfsstroom	ALS	CW	-	30	50	mA
Hellingefficiëntie	ZO	CW	0.64	0.8	-	W/A
Monitor PD	IK BEN	-	0.08	0.3	0.5	mA
Vezeltype	-	-	Hallo1060

Producteigenschappen-FP Coaxiale Pigtail-laserdiode

● Fabry-Perot(FP)-laserdiode met enkele modus;

● Golflengteopties: 450–980 nm;

● Coaxiale vezelgekoppelde uitgang, CW-werking;

● Hoge betrouwbaarheid, lange levensduur;

● Telcordia GR-468 betrouwbaarheidsteststandaard.

Producttoepassingen-FP Coaxiale Pigtail-laserdiode

● Indicatie;

● Lichtpen;

● Printers;

● Laboratorium- en biomedische laser;

● Optische detectie.

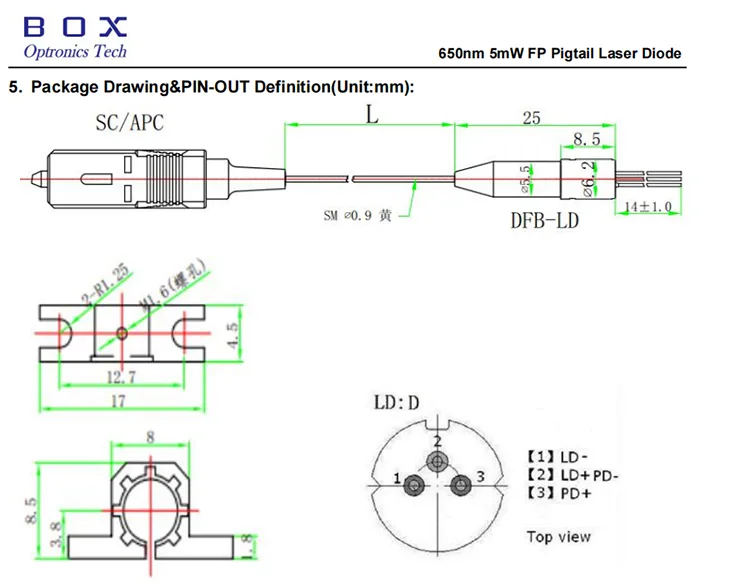

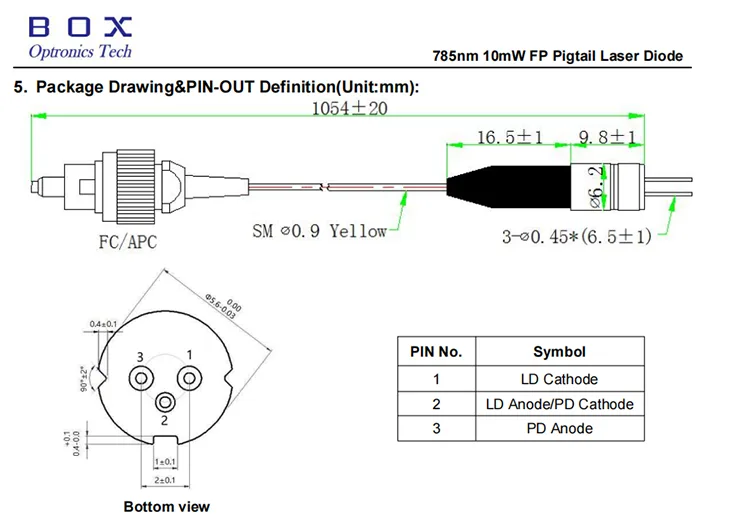

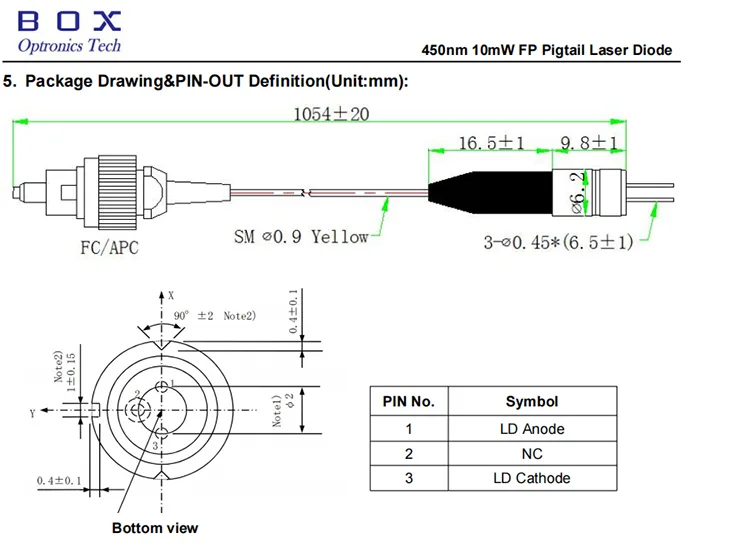

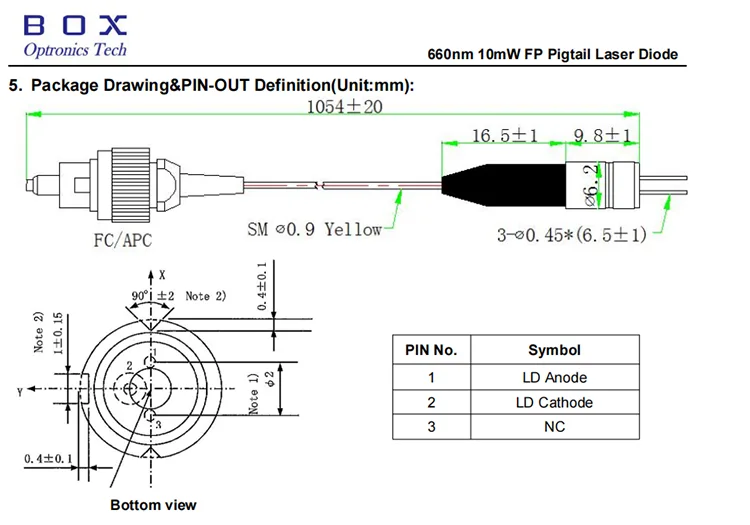

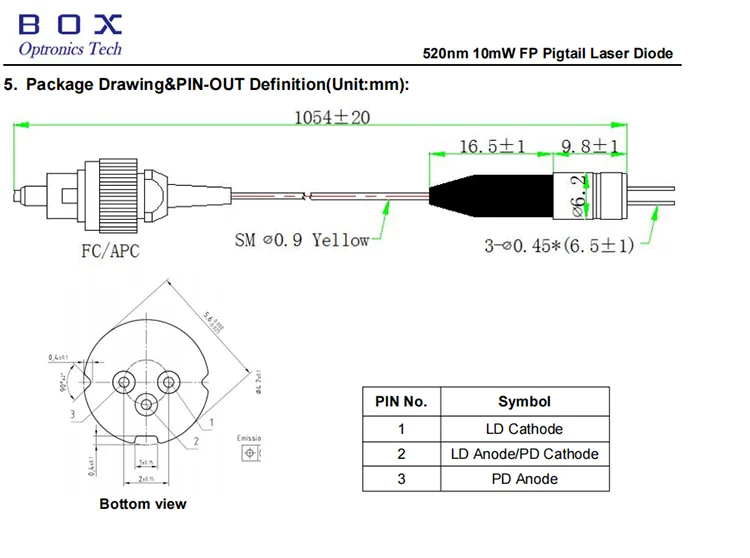

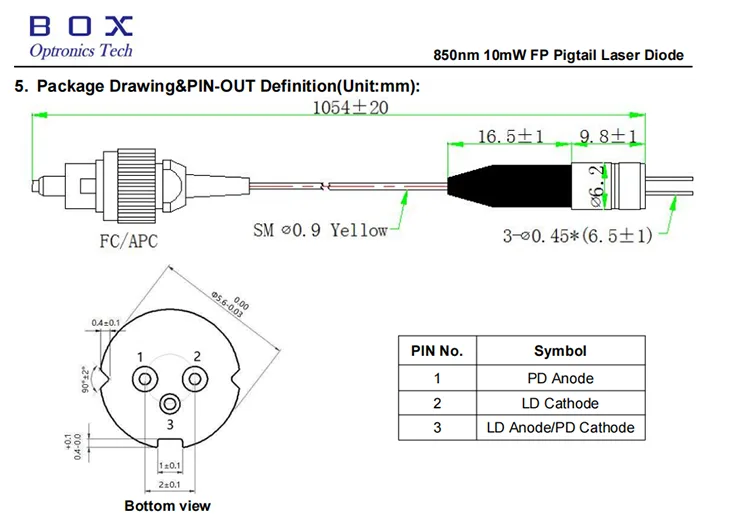

Pakkettekening en PIN-OUT-definitie (eenheid: mm)-FP coaxiale pigtail-laserdiode

Bestelinformatie-FP Coaxiale Pigtail-laserdiode

BLD	-X	XX	XX	X	-XX
LD	Chiptype	Golflengte	Uitgangsvermogen	PIN-UIT	Connector
Laserdiode	F: FP	450: 450 nm 520: 520 nm	10: 10 mW Ander	F: Type F	FA: FC/APC
		650: 650 nm	02: 2mW 05: 5mW Ander	D: Type D	FA: FC/APC SA: SC/APC Ander
		660: 660 nm 785: 785 nm 850: 850 nm	10: 10mW Ander	D: Type D	FA: FC/APC
		980: 980 nm	5: 5mW Ander	D: Type D	FA: FC/APC

bijvoorbeeld: BLD-F78510D-FA

(Bestelinformatie: FP coaxiale pigtail-laserdiode, 785 nm 10 mW, type D pin-out, met FC/APC-connector).

Datasheet-FP Coaxiale Pigtail-laserdiode

Offerte- en betalingsvoorwaarden-FP Coaxiale Pigtail-laserdiode

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.

(3) Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Levertijd-FP coaxiale pigtail-laserdiode

Productie: ongeveer 10 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)

De internationale logistiek: 3-5 werkdagen.

Kwaliteitsborging en after-sales service-FP coaxiale pigtail-laserdiode

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatieservices te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeoorloofde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
