1064 nm 20 kHz glasvezellaser met ultradunne lijnbreedte

Inhoudsopgave

1. Introductie van de 1064 nm 20 kHz glasvezellaser met ultradunne lijnbreedte

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Handleiding voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offertevoorwaarden en betaling

10. Doorlooptijd

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

Productintroductie

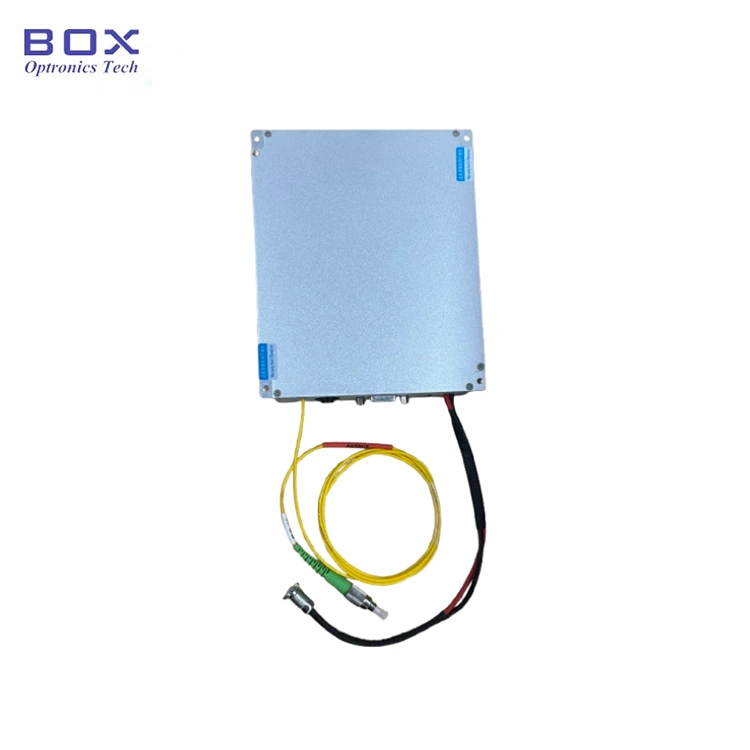

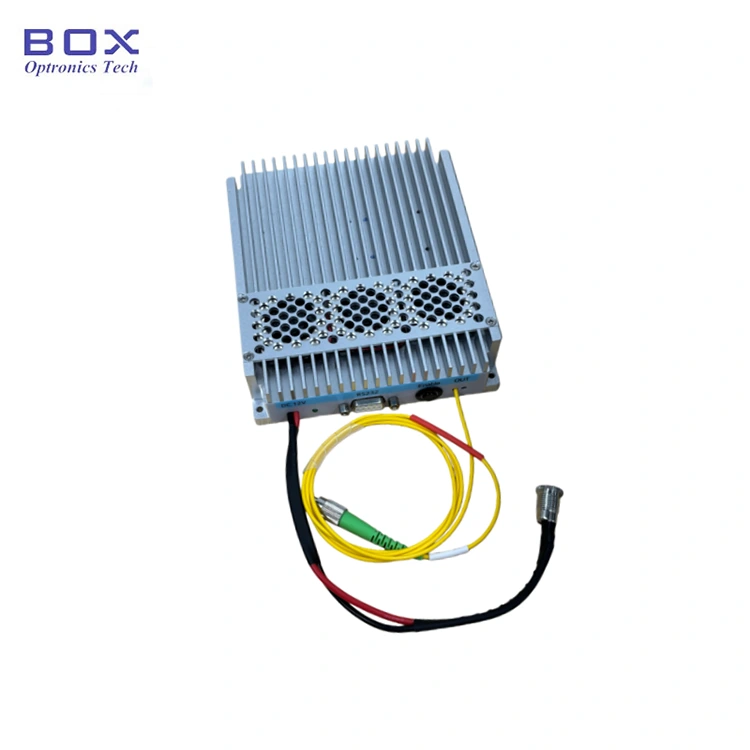

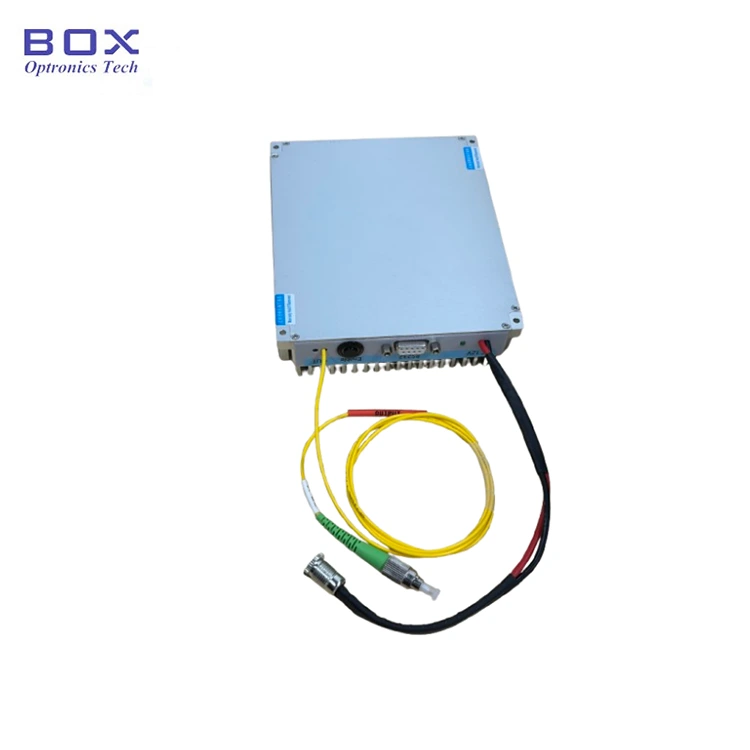

Dit is een 1064nm 20kHz ultra-narrow linewidth glasvezel Laser die gebruik maakt van een glasvezel DFB-laserholtestructuur, die een enkele longitudinale modus continue golflaser met smalle lijnbreedte in de 1064 nm golflengte band. Het uitgangsvermogen 50/100/200/500/1000mW is optioneel. Het ondersteunt benchtop- en modulaire configuraties met RS232-communicatie interface- en monitoringsoftware voor systeemintegratie. Geschikt voor LiDAR, hydro-akoestiek en gedistribueerde glasvezeldetectie.

Product Specificaties

Producteigenschappen

● Spectraal lijnbreedte ≤20 KHz;

● Volledig vezel DFB-resonantieholte;

● Golflengte stabiel zonder mode-hopping.

Producttoepassingen

● LiDAR;

● Akoestisch sensoren,hydrofoons;

● Vezel Optische gedistribueerde detectie.

Product Details

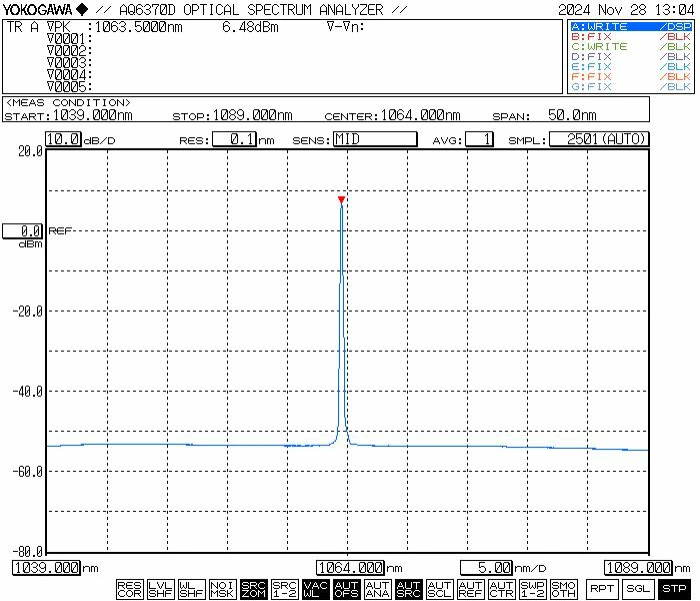

● Typisch spectrum: 1064 nm

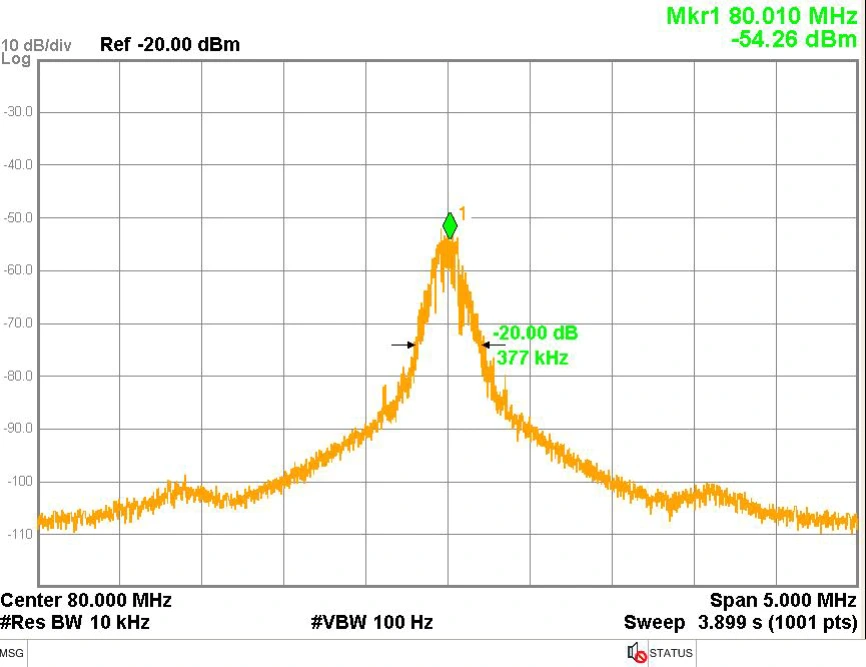

● Typische lijnbreedte: 3dB spectrale lijnbreedte≤20 KHz (gelijk aan 20dB lijnbreedte / 20)

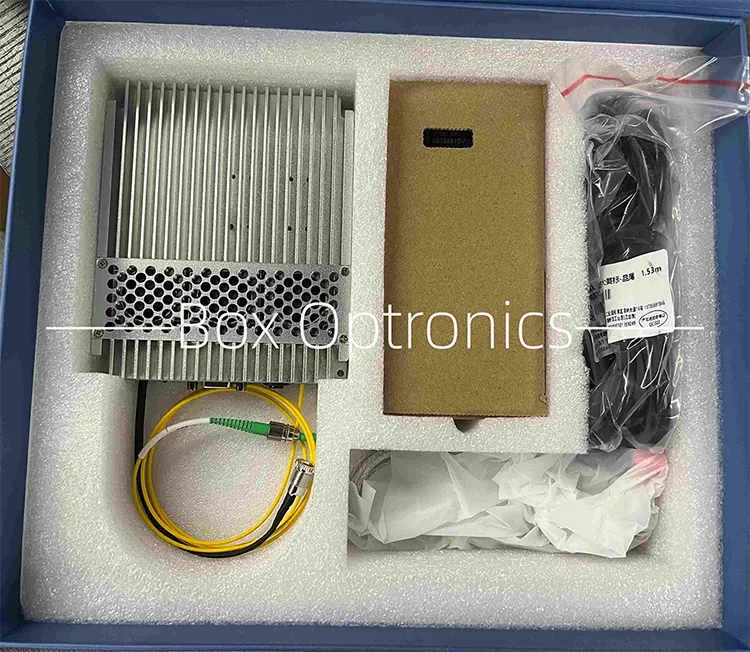

● Verpakkingsvoorbeeld

Operatie Instructies

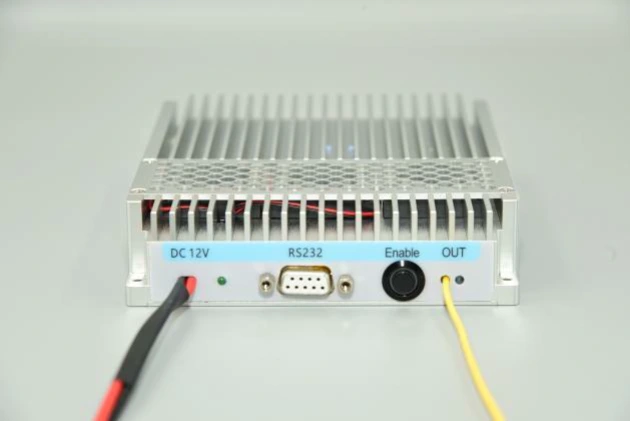

Stap1.Uiterlijk: De module bevat een voedingsconnector, voedingsindicator, RS232-communicatie-interface, uitgang activeringsschakelaar en glasvezelpoort met laseruitgang.

Stap 2. Voeding: de voedingspoort gebruikt een standaard DC5,5 x 2,1 mm interface. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. Een U-vormige connectorvoeding kabel voor aansluiting op een schakelvoeding is op aanvraag verkrijgbaar bij de moment van aankoop.

Stap 3. De glasvezel aansluiten Jumper: Verwijder de stofkap van de glasvezelconnector en inspecteer het uiteinde vervuiling of schade, en zorg voor netheid voordat u verbinding maakt met andere glasvezelapparaten of testapparatuur. Voor modellen met hoog vermogen is fusiesplitsing dat wel aanbevolen.

Setp4.De module verbinden met een host Computer: Gebruik de meegeleverde USB-RS232 seriële datakabel om de module op aan te sluiten de computer. Installeer het speciale seriële stuurprogramma (geleverd door de fabrikant) om communicatie mogelijk te maken. Zonder het stuurprogramma, de hostsoftware kan geen verbinding maken met de module.

Stap 5.Software: de hostsoftware maakt het mogelijk het uitgangsvermogen aan te passen en de laseruitvoer te regelen via de knop "SoftActive" (zie interfaceschema hieronder). De software geeft de ingestelde pompstroom, uitgangsvermogen en temperatuurbewakingsstatus weer.

Stap 6.Specifieke softwarebewerkingen: Zoals weergegeven in het diagram, na het starten van de host computersoftware selecteert u eerst het juiste seriële poortnummer in het "PortList" seriële poortlijst en klik op "OpenPort" knop om de seriële poort te openen. De "Power" en "LDTemp" vensters geven dan het huidige uitgangsvermogen en de pomptemperatuur van de module weer. Voer in het veld "Current" de huidige waarde van de pompaandrijving in en klik de "SET"-knop. De instellingen worden van kracht en de lichtbron voert alleen optische stroom uit als beide fysieke knoppen het licht inschakelen bronmodule en de "SoftActive"-knop in de software worden gedraaid op. Het versienummer van de hostcomputersoftware moet overeenkomen met de software versie gespecificeerd in het producttestrapport; de softwareversie is te vinden in het testrapport van elk product.

Stap7.Parametergeheugen: Instellingen en status geconfigureerd via de software zijn automatisch opgeslagen in de module intern geheugen. Er is geen hostcomputerverbinding vereist als de parameters dat niet doen wijziging nodig.

Bestellen informatie

bijv.: NLFL-1064-50-T-SM-M

(Bestelinformatie: 1064nm 20kHz ultra-narrow linewidth fiberlaser, 50 mW uitgangsvermogen, vermogen instelbaar, SM-vezel, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

Het duurt 10-15 werkdagen voor de productie. (Als er wat in zit voorraad, het zal sneller worden verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Het wordt niet aanbevolen om de uitgang vaak aan te sluiten en los te koppelen glasvezelconnectoren om stofverontreiniging te voorkomen, wat tot een toename kan leiden verlies van inbrenging of verbranding van het eindvlak van de vezelconnector.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer met a glasvezel-eindvlakdetector vóór aansluiting. Sluit altijd vezels aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. De glasvezelconnectoren moeten dat zijn afgedekt met stofkappen.

● Als de uitgangsvezel moet worden aangesloten op een andere vezel, dan is dit het geval aanbevolen om een smeltlasapparaat te gebruiken.

● Controleer bij het opstarten eerst of de aan/uit-schakelaar en de sleutelschakelaar zijn aangesloten zijn uitgeschakeld en sluit vervolgens de voeding aan. Bij het afsluiten eerst schakel de sleutelschakelaar uit en koppel vervolgens de voeding los na de uitvoer indicatielampje gaat uit. Sluit de stroomvoorziening niet direct af wanneer de lichtbron werkt.

● Let op vochtbestendig, stofdicht en anticorrosief en bewaar het op een droge plaats.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
