1651 nm DFB vezelgekoppelde laserdiode

Inhoudsopgave

1. Introductie van de 1651nm DFB vezelgekoppelde laserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie-1651 nm DFB-vezel Gekoppelde laserdiode

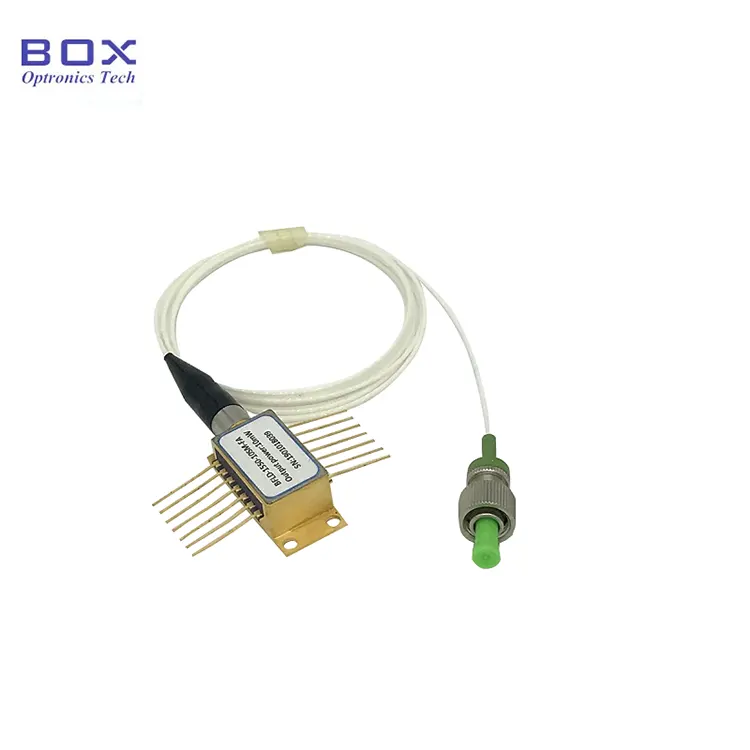

Dit is een DFB-vezelgekoppelde laserdiode van 1651 nm met een multi-quantum well DFB-chip en een 14-pins vlinderpakket. Het integreert TEC temperatuurregeling en thermistor, ondersteunt single-mode/polarisatiebehoud glasvezeluitgang, met een typisch uitgangsvermogen van 10 mW en een middengolflengte van 1651 nm. Geschikt voor glasvezelcommunicatie, glasvezeldetectie, optische instrumenten, en speciale lichtbronsystemen is hij eenvoudig te bedienen en zeer betrouwbaar. Controleer de aandrijfstroom, spanning en soldeertemperatuur strikt. bieden ESD-bescherming en voorkomen dat de absolute maximale waarden worden overschreden.

Product Specificaties-1651nm DFB vezelgekoppelde laserdiode

Product Kenmerken-1651nm DFB vezelgekoppelde laserdiode

● Ondersteunt SMF-28e- of PMF-1550-vezelkoppeling, FC/APC-connector;

● 14-polig Vlinderpakket;

● Ingebouwd thermistor en TEC;

● Breed bedrijfstemperatuurbereik.

Product Toepassingen-1651nm DFB vezelgekoppelde laserdiode

● Optische vezel communicatie;

● Optisch instrument;

● CH4 Methaangasanalyse;

● Glasvezeldetectie.

Product Details-1651nm DFB vezelgekoppelde laserdiode

● Pakkettekening en PIN-OUT-definitie (eenheid: mm) -1651nm DFB-vezel Gekoppelde laserdiode

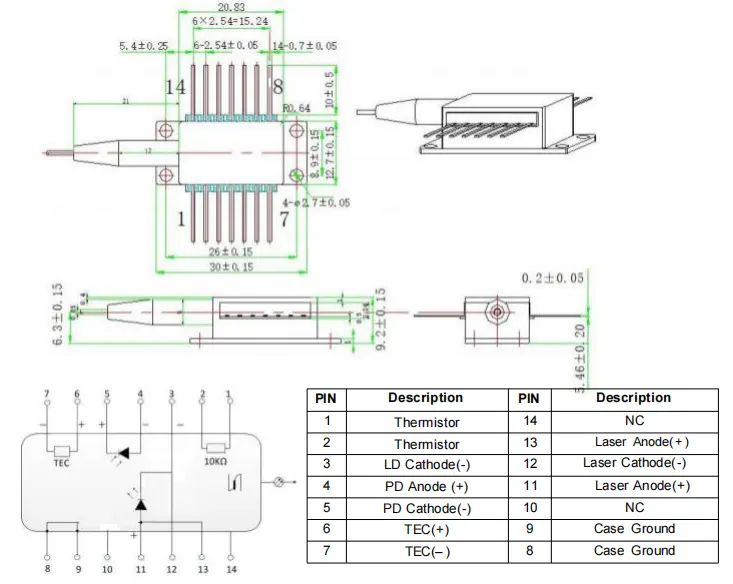

>>>Type1 pin-out

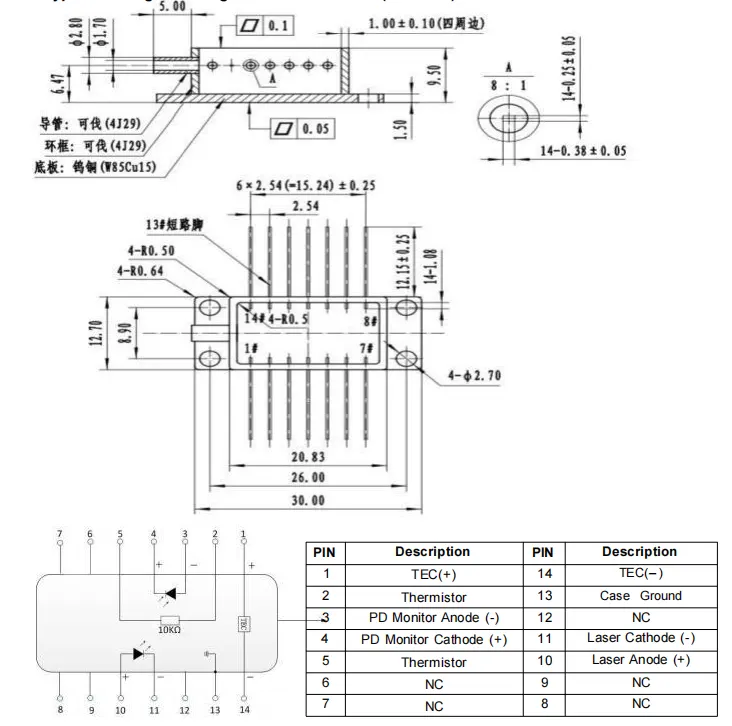

>>>Type2 pin-out

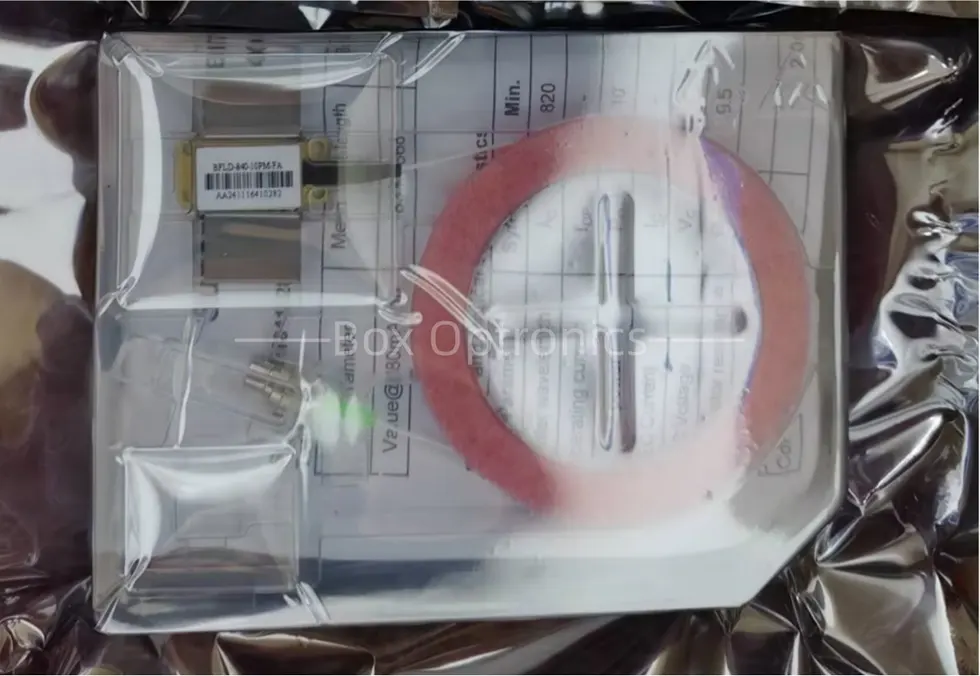

● Verpakkingsvoorbeeld

*Zelfstandig apparaat; geen ingebouwde driver (externe driver optioneel).

Bestellen informatie-1651nm DFB vezelgekoppelde laserdiode

bijvoorbeeld: BFLD-1651-10SM-FA2

(Bestelinformatie: 1651 nm DFB glasvezelgekoppelde laserdiode, 14-pins vlinder pakket, met SM-vezel, FC/APC-connector, type2 pin-out).

Gegevensblad-1651nm DFB Vezelgekoppelde laserdiode

Gegevensblad

1. Offerte- en betalingsvoorwaarden-1651nm DFB vezelgekoppelde laserdiode

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd-1651nm DFB Vezelgekoppelde laserdiode

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen-1651nm DFB vezelgekoppelde laserdiode

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet goed geaard zijn.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

Kwaliteitsborging en After-sales service-1651nm DFB vezelgekoppelde laserdiode

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
