1. Introductie van de C-band ASE breedbandlichtbronmicromodule
2. Technisch Specificaties
3. Producteigenschappen
4. Typische toepassingen
5. Productdetails
6. Bedieningsstappen
7. Bestelinformatie
8. Gegevensblad
9. Offertevoorwaarden en betaling
10. Doorlooptijd
11. Bedieningsopmerkingen en Onderhoud
12. Kwaliteitsborging en After-sales service
De C-band ASE breedbandlichtbron-micromodule is dat wel ontworpen voor toepassingen die een compact formaat, breedbandspectrum en hoge bandbreedte vereisen uitgangsstabiliteit. Met een ultrakleine voetafdruk is hij ideaal voor systemen met beperkte ruimte, terwijl uitstekende optische prestaties behouden blijven. De module ondersteunt RS232- of TTL-besturing, met een vast uitgangsvermogen van 10/20/50 mW. Alsjeblieft gebruik met controletemperatuur en vochtigheid, zorg voor een goede warmteafvoer en vermijd overbelasting van de uitgang.
|
Item |
Eenheid |
Waarden |
Opmerkingen |
||
|
Spectraal bereik |
nm |
1528~1568 |
|
||
|
Uitgangsvermogen |
mW |
10 |
20 |
50 |
Niet verstelbaar |
|
Spectrale vermogensdichtheid |
dBm/nm |
-6 |
-3 |
1 |
|
|
Spectrale vlakheid |
dB |
≤2 |
|
||
|
Uitgangsisolatie |
dB |
≥35 |
|
||
|
Instabiliteit van de macht |
dB |
≤±0,02(15min.); ≤±0,05 (8 uur) |
≤±0,5%; |
||
|
PER |
dB |
≤0,2 |
|
||
|
Pigtail-vezel |
- |
SMF-28 |
FC/APC |
||
|
Controlemodus |
- |
RS232 of TTL |
|
||
|
Communicatie-interface |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
Voeding |
- |
5VDC, <10W |
|
||
|
Afmetingen |
mm |
50(B)×50(D)×15(H) |
|
||
|
Bedrijfstemperatuur |
℃ |
-5 ~ +55 |
|
||
|
Bedrijfsvochtigheid |
℃ |
0~70% |
|
||
● Ultra klein formaat 50*50*15mm;
● Hoge stabiliteit 10/20/50 mW uitgangsvermogen;
● Spectrale vlakheid ≤2dB;
● Ondersteunt RS232/TTL-besturing voor eenvoudige integratie.
1. Producttoepassingen-C-band ASE Breedband lichtbron micromodule
● Testen van optische componenten;
● Optische communicatie R&D;
● Glasvezeldetectie.

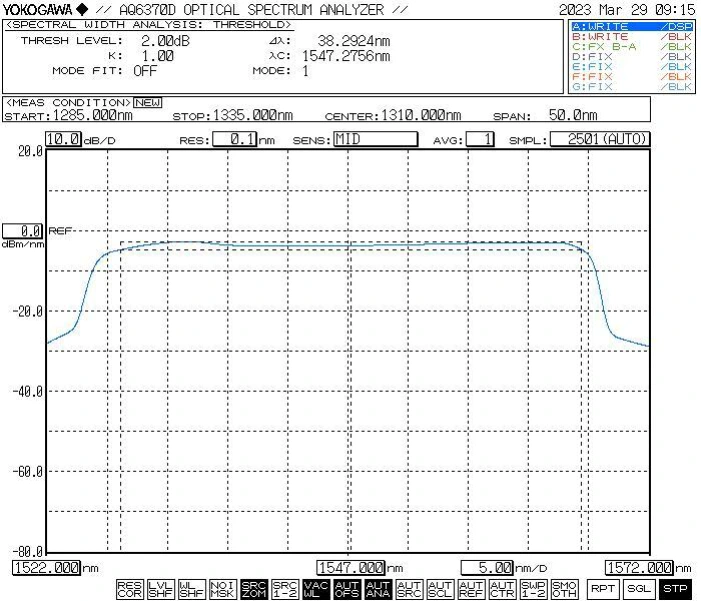

● Typisch spectrum

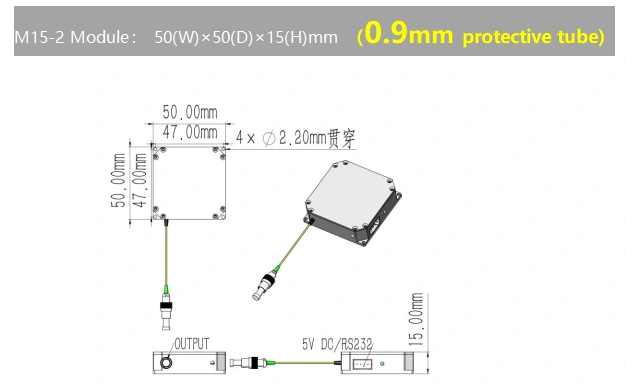

● Afmeting (mm): micromodule
Step1.Unpacking
Controleer vóór de montage of alle accessoires compleet zijn.
Stap 2. Sluit de stroom- en glasvezelpatch aan Snoer
Schakel de voeding in; Sluit de uitgangspoort van de lichtbron aan met behulp van een glasvezel patchsnoer.
Stap 3.Activeer de lichtbron
Schakel de voeding van de lichtbron in. Let op: In dit stadium is de bedrijfsstroom en vermogen komen overeen met de parameters die door de host zijn ingesteld computer tijdens de meest recente afsluiting; als aanpassing nodig is, deze instellingen kunnen via de software worden gewijzigd. Waarschuwing: het is ten strengste verboden om glasvezelconnectoren aan te sluiten of los te koppelen terwijl de lichtbron aanwezig is actief.
Setp4.Afsluiten
Na gebruik koppelt u het netsnoer los.
|
Naam |
Golflengte |
Uitgangsvermogen |
Vezeltype |
Dimensie |
|
ASE |
-C |
-XX |
-XX |
-MC |
|
ASE-lichtbron |
C: C-band |
10:10 mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC:Module |
bijvoorbeeld: ASE-C-20-SM-MC
(Bestelinformatie: C-band ASE breedband lichtbron micromodule, 20 mW uitgangsvermogen, met SM-vezel, micromodulepakket).
Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com
● Offertevoorwaarden
(1) EXW:
Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.
(2) DAP:
Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.
(3)Anders
● Betalingsvoorwaarden
PayPal en T/T zijn beschikbaar.
De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)
De internationale logistiek kan 3-5 werkdagen duren.
● Vermijd het veelvuldig aansluiten/loskoppelen van glasvezelconnectoren om dit te voorkomen stofophoping en schade aan het eindoppervlak.
● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer met a glasvezel-eindvlakdetector vóór aansluiting. Sluit altijd vezels aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. Sluit ongebruikte connectoren af met stofkappen.
● Bewaar de apparatuur in een droge, vochtvrije omgeving.
2. Kwaliteitsborging en after-sales service-C-band ASE Broadband Light Bron micromodule
● Garantieperiode:
Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.
● Uitsluitingen van gratis garantie:
Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:
(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.
(2) Storingen als gevolg van onjuiste bediening door de gebruiker.
(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.
(4) Ongeautoriseerde demontage, wijziging of reparatie.
(5) Gewijzigde of onvolledige garantielabels op de behuizing.
(6) Schade of verlies tijdens transport.
