DWDM 14PIN vlinder analoge laser voor CATV

Inhoudsopgave

1. Introductie van de DWDM 14PIN vlinder analoge laser voor CATV

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

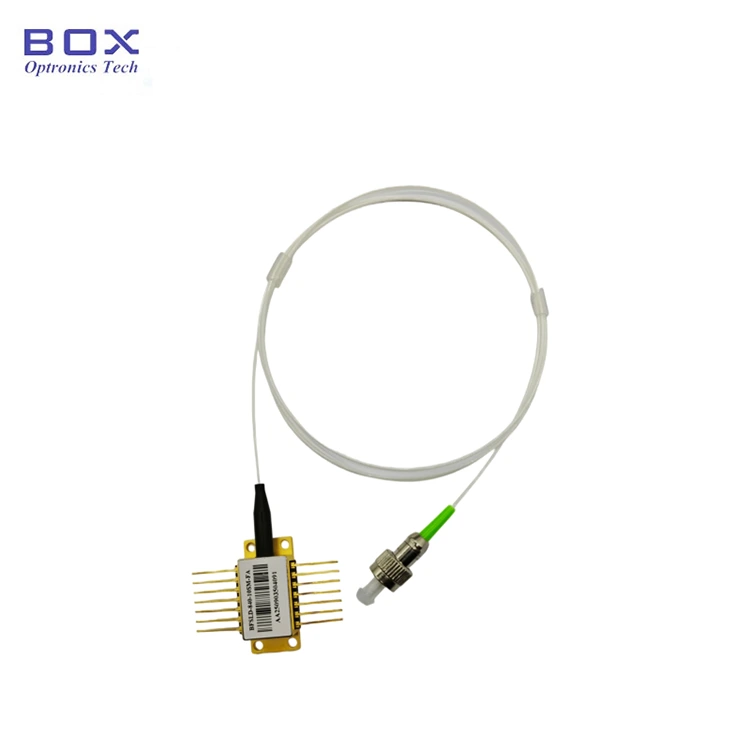

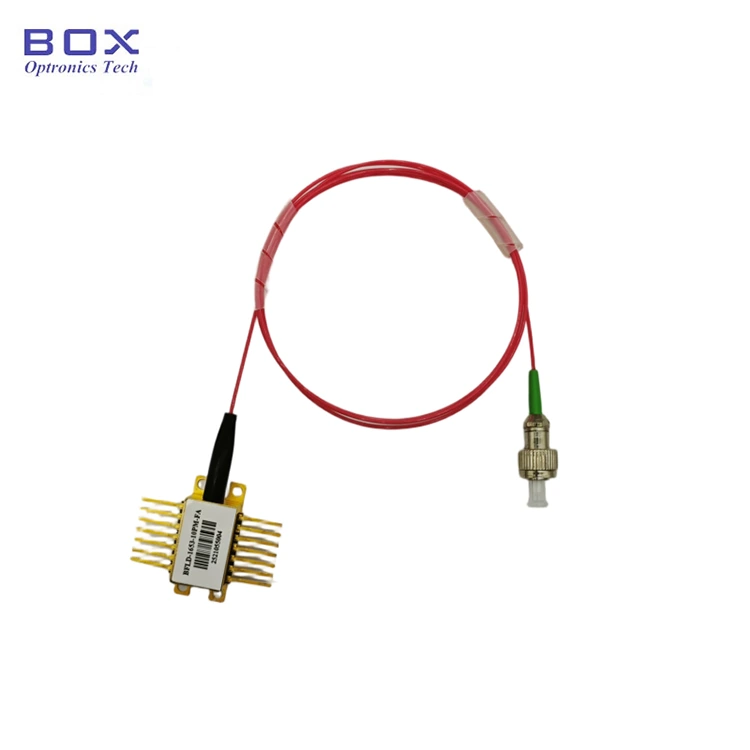

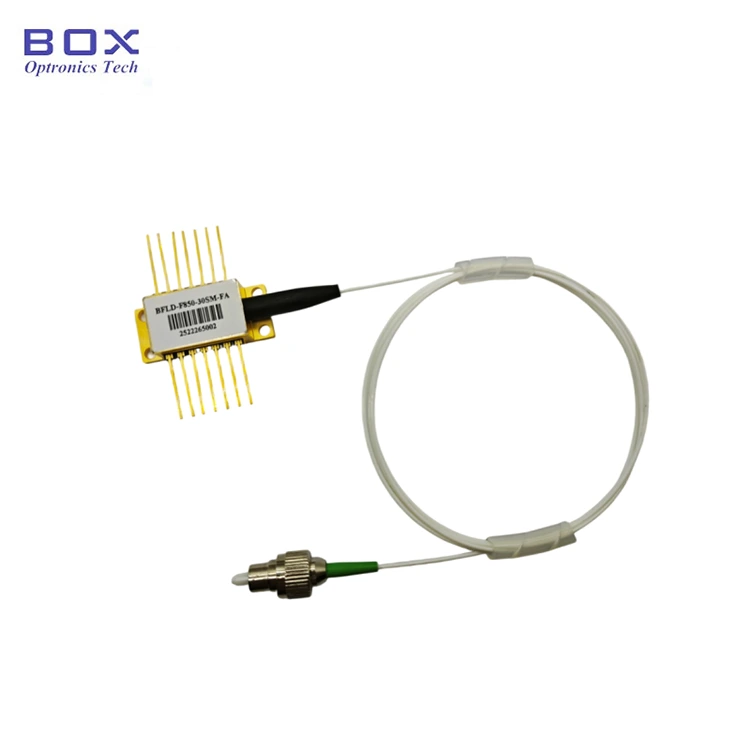

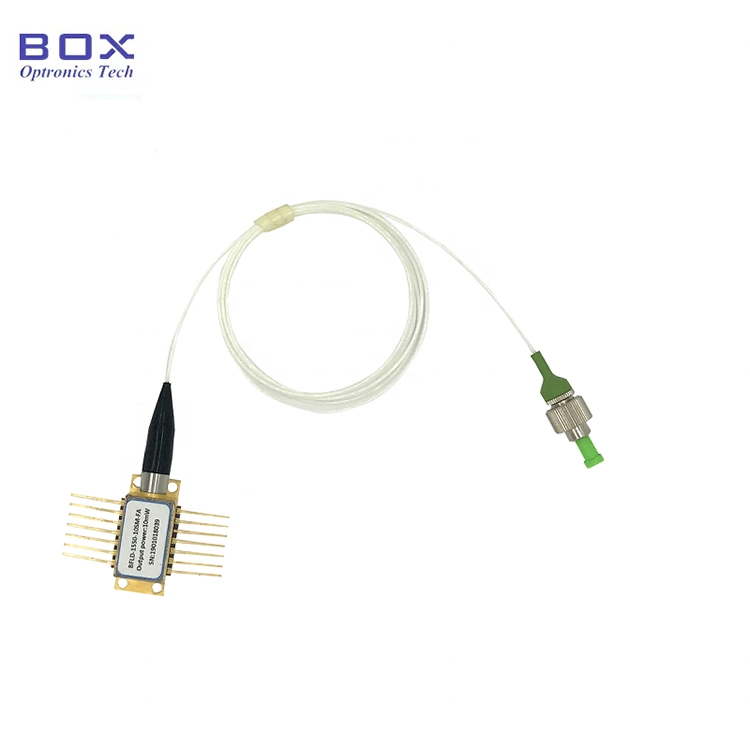

DWDM 14PIN vlinder analoge laser voor CATV is ontworpen met een geavanceerde analoge chip, optische isolator en 10 mW uitgangsvermogen. Verpakt met een ingebouwde thermo-elektrische koeler (TEC) en monitorfotodiode levert hij dat uitstekende lineariteit, lage vervorming en superieure golflengtestabiliteit het DWDM-raster. Als de pinnen moeten worden gesoldeerd, moet de soldeertemperatuur dat ook zijn mag de temperatuur van 260°C niet overschrijden en de soldeertijd mag niet langer zijn dan 10 seconden.

Product Specificaties

Producteigenschappen

● Het vezeltype kan SMF-28e zijn of PMF-1550;

● Uitgangsvermogen 10 mW of aangepast;

● 14-polig BTF-pakket met TEC en Monitor PD.

Producttoepassingen

● Glasvezelcommunicatie;

● DWDM-systemen;

● CATV-uitzending;

● Laboratorium testapparatuur.

Productdetails

● ITU-rasterkanaalnummering

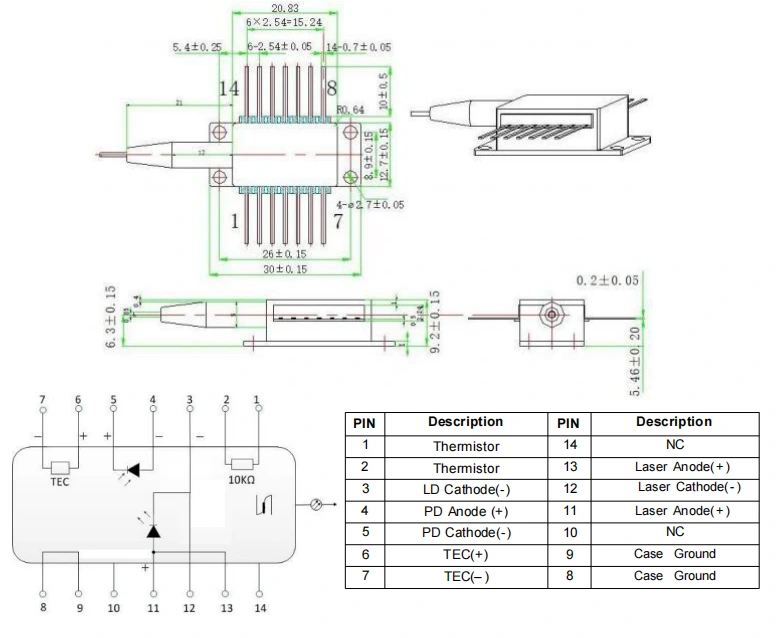

● Type 1 pakkettekening en PIN-OUT-definitie (eenheid: mm): DWDM 14PIN Vlinder analoge laser voor CATV

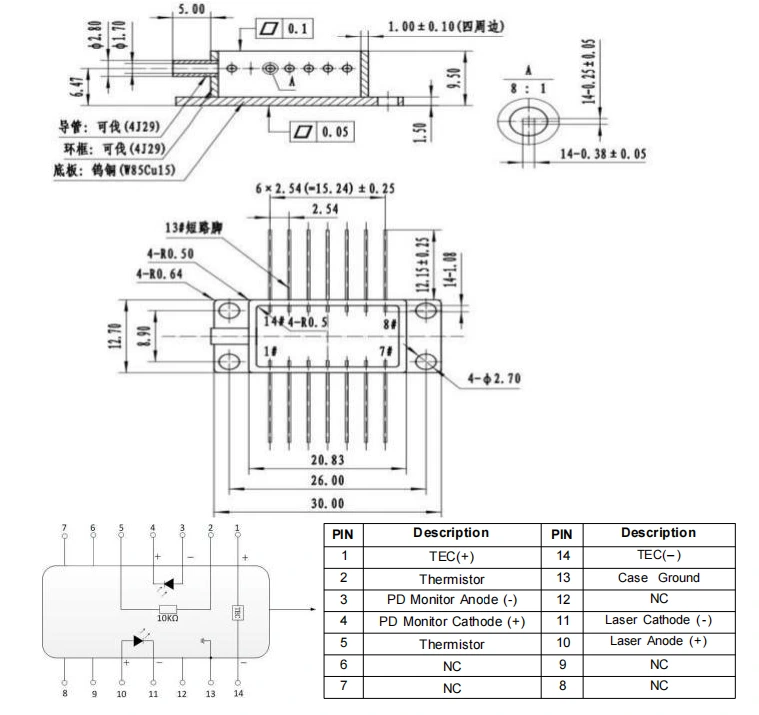

● Type 2-pakkettekening en PIN-OUT-definitie (eenheid: mm)-DWDM 14PIN Vlinder analoge laser voor CATV

Bestellen informatie

bijv.: BFLD-CH56-10SM-FA

(Bestelinformatie: DWDM 14PIN vlinder analoge laser voor CATV, CH56: 1532,68 nm, 10 mW uitgangsvermogen, SM-vezel, FC/APC-connector, type 1 pin-out).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen

● ESD-bescherming: dit apparaat is dat wel elektrostatisch gevoelig. Daarom zijn strikte antistatische beschermingsmaatregelen vereist moeten worden nageleefd tijdens verpakking, transport en gebruik. Bovendien, er moeten voorzorgsmaatregelen worden genomen om pieken in de stroomvoorziening te voorkomen, omdat dit niet gebeurt kan leiden tot permanente schade aan het apparaat (zorg bijvoorbeeld voor de juiste uitrusting). aarding en draag een antistatische polsband).

● Pin-soldeervereisten: als de pinnen moeten worden gesoldeerd, de soldeertemperatuur mag niet hoger zijn dan 260°C, en de De soldeertijd mag niet langer zijn dan 10 seconden. Besteed bijzondere aandacht aan de volgende: tijdens het soldeerproces moet het apparaat spanningsloos zijn staat en de soldeerbout moet goed geaard zijn.

● Stroom toepassen: tijdens het opstarten Tijdens dit proces mag u nooit rechtstreeks een hoge stroomsterkte toepassen, aangezien dit het risico met zich meebrengt dat de chip beschadigd raakt. Schakel in plaats daarvan het apparaat in op een stroomniveau dat dicht bij de drempelwaarde van de chip ligt. en verhoog vervolgens geleidelijk de stroom in kleine stappen tot het gewenste niveau niveau is bereikt.

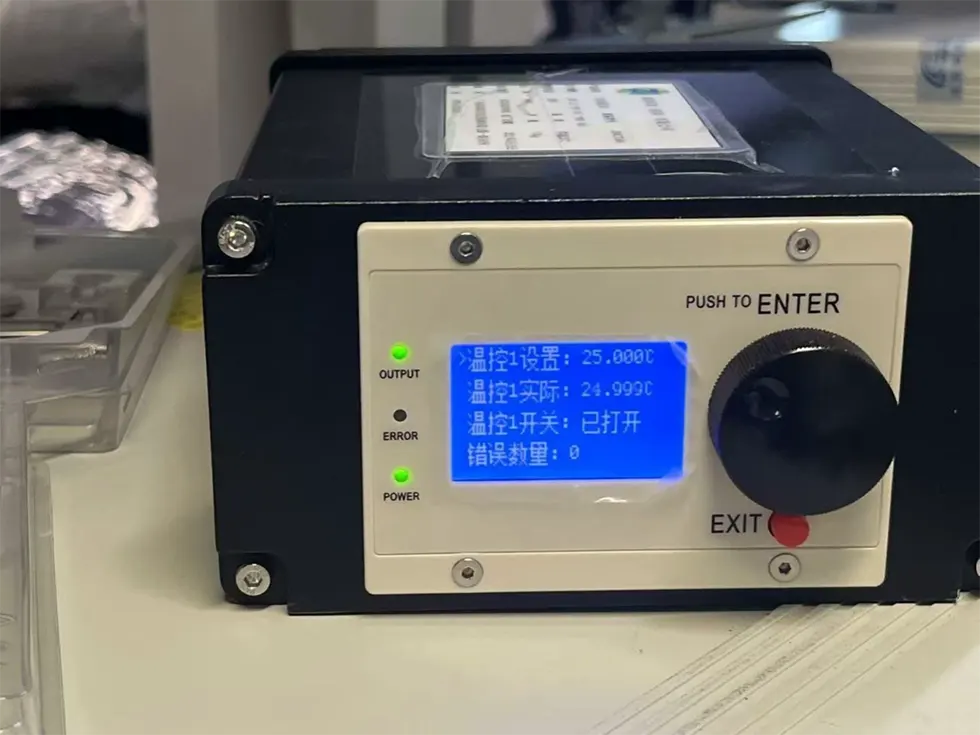

● TEC-koeler: Voordat u alle componenten inschakelt, activeer eerst de koeler en ga vervolgens verder met de stapsgewijze opstartstappen voorkom oververhitting en overbelasting van de chip.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
