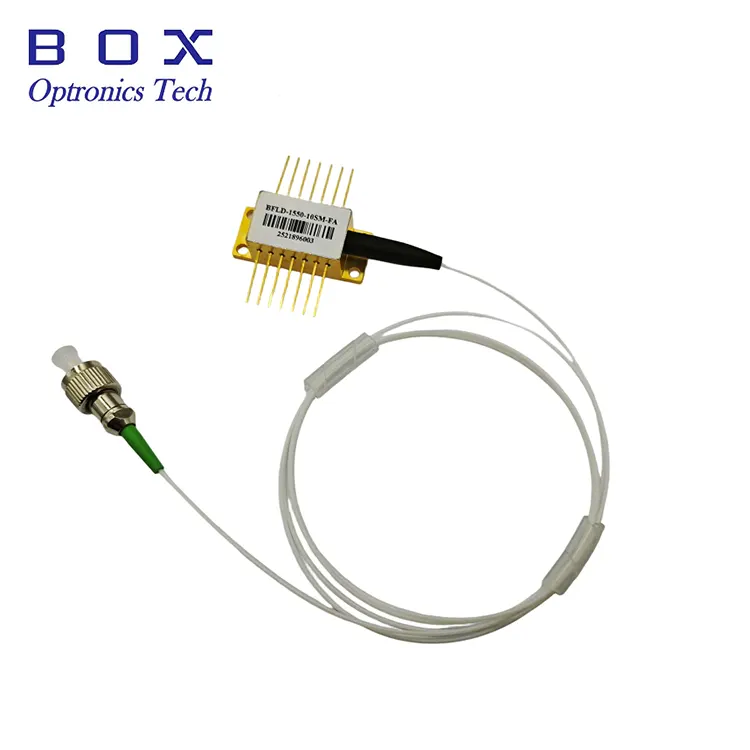

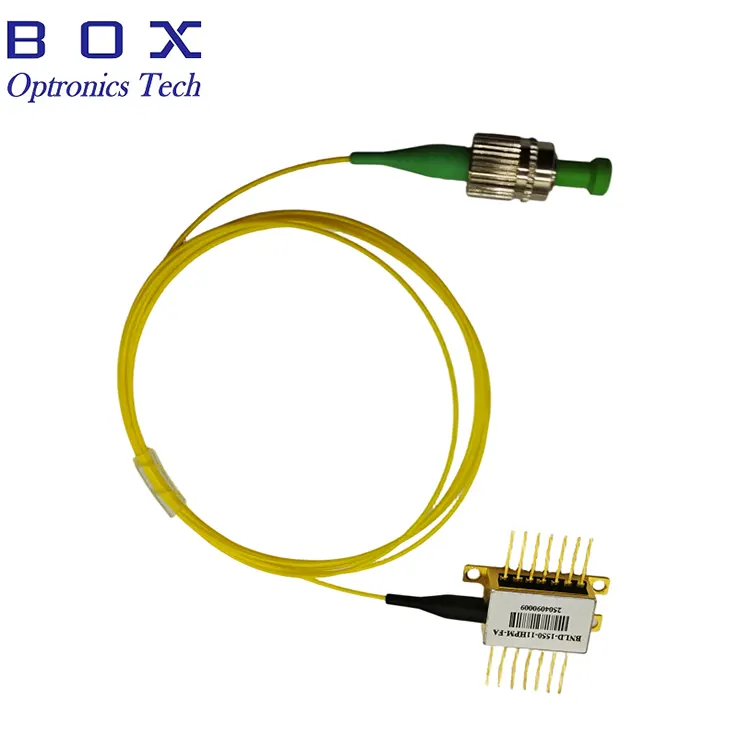

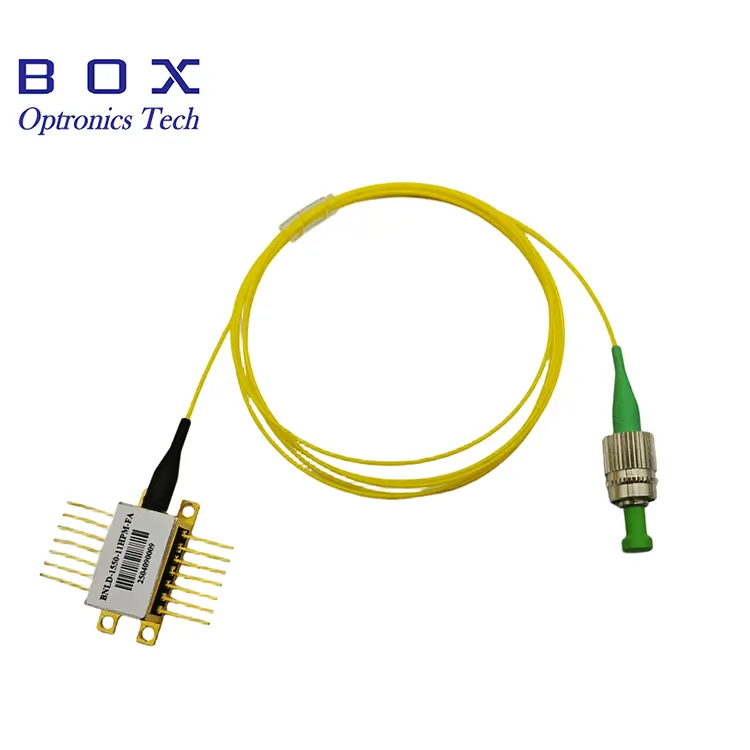

1530 nm 40 mW DFB glasvezelgekoppelde laser

Productoverzicht-1530nm 40mW DFB glasvezelgekoppelde laser

De 1530 nm 40 mW DFB Fiber Coupled Laser (Model BFLD-1530-40SM-FA) is een krachtige gedistribueerde feedbacklaserdiode die is ontworpen voor toepassingen die een stabiele, krachtige single-mode optische uitvoer vereisen. Dit apparaat levert een optisch uitgangsvermogen van minimaal 40 mW via single-mode glasvezel met FC/APC-connector en is voorzien van een ingebouwde optische isolator om terugreflectie te voorkomen en een stabiele werking te garanderen.

De laser is gehuisvest in een 14-pins vlinderbehuizing met geïntegreerde thermo-elektrische koeler (TEC) en thermistor voor nauwkeurige golflengte- en vermogensstabilisatie, en biedt een uitstekende onderdrukkingsverhouding in de zijmodus (≥35dB) en betrouwbare prestaties over het hele bedrijfstemperatuurbereik. De OC-48-compatibele pinout vereenvoudigt de integratie in bestaande systeemontwerpen.

Deze laser is zeer geschikt voor optische testsystemen, krachtige optische systemen, glasvezeldetectietoepassingen en instrumentatie die stabiele, krachtige 1530 nm-laserbronnen vereisen.

Belangrijkste kenmerken-1530nm 40mW DFB glasvezelgekoppelde laser

· Hoog optisch uitgangsvermogen: minimaal 40 mW, standaard 50 mW (SM-glasvezeluitgang)

· Centrale golflengte: 1530 nm (bereik: 1527–1533 nm)

· Hoge side-mode-onderdrukkingsverhouding (SMSR): ≥35dB

· Ingebouwde optische isolator voor bescherming tegen terugreflectie

· Single-mode glasvezel-pigtail met FC/APC-connector

· 14-polig vlinderpakket met geïntegreerde TEC en thermistor

· OC-48 pinout-compatibel voor eenvoudige systeemintegratie

· Geïntegreerde monitorfotodiode voor stroombewaking

· Precisiegolflengte en vermogensstabilisatie via TEC-bediening

· Lage drempelstroom: typisch 20 mA

· Hermetisch vlinderpakket voor langdurige betrouwbaarheid

Typische toepassingen: 1530 nm 40 mW DFB glasvezelgekoppelde laser

· Optische test- en meetsystemen

· Glasvezeldetectie- en gedistribueerde detectietoepassingen

· Optische versterkerzaadlasers en signaalbronnen

· Wavelength Division Multiplexing (WDM)-systemen

· Testapparatuur voor optische communicatie

· Laboratorium- en onderzoeksinstrumentatie

· Karakterisering en testen van fotonische componenten

· Optische spectrumanalyse en -meting

· Industriële lasersystemen en OEM-integratie

Productspecificaties-1530 nm 40 mW DFB vezelgekoppelde laser

Absolute maximale beoordelingen

Elektro-optische kenmerken (T = 25°C, IF = IOP)

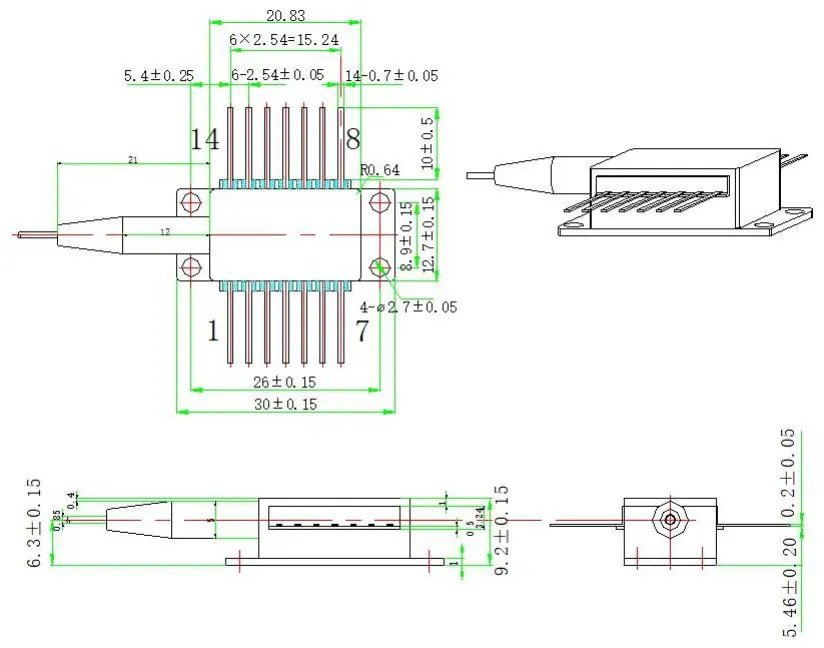

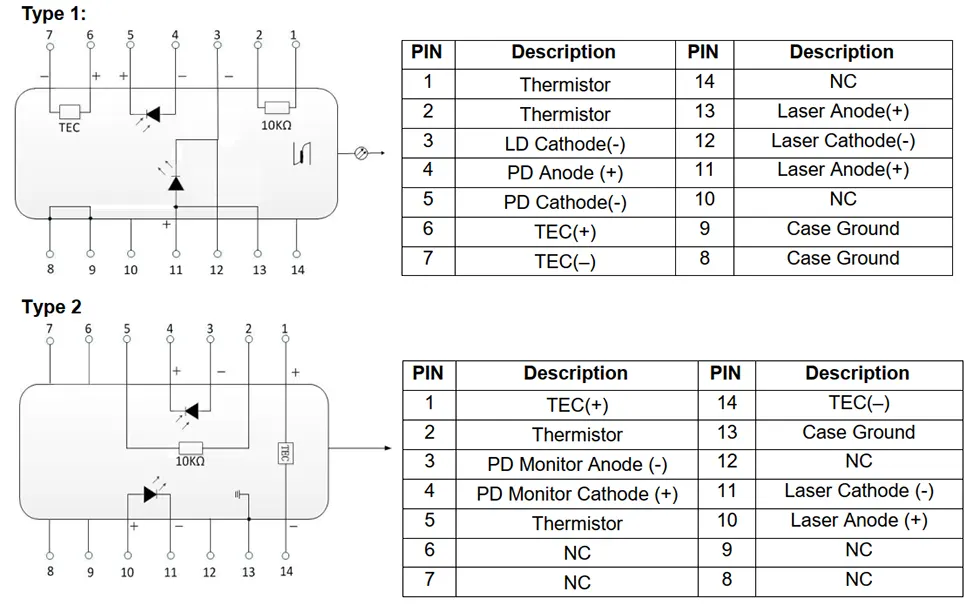

Pakket- en pindefinitie-1530 nm 40 mW DFB glasvezelgekoppelde laser

Bestelinformatie-1530 nm 40 mW DFB glasvezelgekoppelde laser

Beschikbare modellen

Opmerking: Aangepaste golflengten binnen de C-band, alternatieve vermogensniveaus, verschillende vezellengtes en connectoropties zijn op aanvraag verkrijgbaar. Neem contact op met ons verkoopteam voor aangepaste configuratieprijzen en levertijd.

Waarom kiezen voor Box Optronics DFB-lasers?

· Bewezen DFB-laserchiptechnologie met consistente golflengte- en vermogensspecificaties

· 100% functionele testen en inbrandscreening vóór verzending

· Concurrerende prijzen met directe levering in de fabriek

· Flexibele bestelhoeveelheden — ondersteuning voor zowel R&D-prototypes als volumeproductie

· Aanpassingsopties voor golflengte, vermogen, vezellengte, connector en pinconfiguratie

· Leveringsstabiliteit op lange termijn voor productieprogramma's en systeemintegratie

· Hermetische vlinderverpakking met geïntegreerde TEC voor betrouwbare werking

· Internationale verzending via DHL/UPS/FedEx met volledige tracking

Veelgestelde vragen (FAQ)

Vraag: Wat is het verschil tussen DFB- en FP-lasers?

A: DFB-lasers (Distributed Feedback) bevatten een ingebouwde roosterstructuur die werking in de enkele longitudinale modus (SLM) mogelijk maakt met een smalle lijnbreedte en een hoge onderdrukkingsverhouding in de zijmodus (SMSR ≥35 dB voor dit apparaat). FP (Fabry-Perot) lasers werken doorgaans met meerdere longitudinale modi en hebben een bredere spectrale output.

DFB-lasers hebben de voorkeur voor toepassingen die nauwkeurige golflengtecontrole en hoge stabiliteit vereisen, zoals WDM-systemen, vezeldetectie en precisie-instrumentatie, terwijl FP-lasers doorgaans worden gebruikt voor kostengevoelige toepassingen waarbij strikte golflengtecontrole minder kritisch is.

Vraag: Waarom is een ingebouwde isolator belangrijk?

A: Terugreflecties van glasvezelverbindingen, optische componenten of vezeluiteinden kunnen terugkoppelen naar de laserdiode, waardoor fluctuaties in het uitgangsvermogen, golflengte-instabiliteit en meer ruis ontstaan. De ingebouwde optische isolator vermindert optische feedback, waardoor een stabiel uitgangsvermogen, golflengtestabiliteit en geluidsarme prestaties behouden blijven.

Vraag: Wat is de rol van de TEC en de thermistor?

A: De thermo-elektrische koeler (TEC) en thermistor werken samen om de temperatuur van de laserchip op peil te houden via nauwkeurige temperatuurregeling van de verpakking. Omdat de lasergolflengte en het uitgangsvermogen temperatuurafhankelijk zijn, zorgt nauwkeurige temperatuurregeling voor stabiele prestaties onder wisselende omgevingsomstandigheden. De 10kΩ thermistor (B-waarde 3950K) geeft temperatuurfeedback aan de TEC-controller, die de TEC-stroom aanpast om de ingestelde temperatuur te behouden. Dit is essentieel voor toepassingen die een consistente golflengte en vermogen vereisen.

Vraag: Wat betekent OC-48 pinout-compatibel?

A: OC-48-compatibele pinout verwijst naar een vlinderpakket-pintoewijzing die gewoonlijk wordt toegepast in OC-48 (2,5 Gbps SONET/SDH) optische communicatietoepassingen. Deze compatibiliteit vereenvoudigt de integratie in systemen die vergelijkbare elektrische en mechanische interfaces gebruiken. Er zijn twee pinout-opties (Type 1 en Type 2) beschikbaar voor verschillende systeemontwerpen.

Vraag: Wat is de minimale bestelhoeveelheid (MOQ)?

A: De MOQ is 1 st. Wij ondersteunen flexibele bestelhoeveelheden. Standaardmodellen kunnen in kleine hoeveelheden worden geleverd voor R&D en prototyping, maar ook in grotere volumes voor productie. Neem contact op met ons verkoopteam voor specifieke prijzen bij de door u gewenste hoeveelheid.

Vraag: Kan ik een aangepaste golflengte of vermogensniveau krijgen?

A: Ja, we bieden aanpassingsopties, waaronder CWDM-compatibele golflengten en andere aangepaste golflengten binnen het beschikbare bereik, alternatieve uitgangsvermogensniveaus, aangepaste vezellengtes, verschillende connectortypen (FC/APC, FC/UPC, LC, enz.) en op maat gemaakte pinconfiguraties. Neem contact met ons op met uw specifieke vereisten en ons engineeringteam zal de haalbaarheid beoordelen en een offerte uitbrengen.

Vraag: Welke aandrijfstroom is nodig om een ​​uitgangsvermogen van 40 mW te bereiken?

A: De typische bedrijfsstroom bij 25°C is 200 mA, met een maximum van 300 mA. De drempelstroom is doorgaans 20 mA (minimaal 14 mA, maximaal 50 mA). De werkelijke bedrijfsstroom kan variëren tussen individuele apparaten en afhankelijk van de temperatuur. Voor een stabiele werking adviseren wij het gebruik van een laserdiodedriver met de juiste stroombegrenzing en APC-functionaliteit (Automatic Power Control).

Vraag: Is de vlinderverpakking hermetisch afgesloten?

A: Ja, het 14-pins vlinderpakket is hermetisch afgesloten en beschermt de laserchip, isolator en interne componenten tegen vocht, stof en omgevingsverontreinigingen. Dit garandeert een betrouwbare werking op de lange termijn en is belangrijk voor het handhaven van consistente prestaties gedurende de levensduur van het product.
