1064 nm 30 mW DFB vlinderlaserdiode

Inhoudsopgave

1. Introductie van de 1064nm 30 mW DFB vlinderlaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

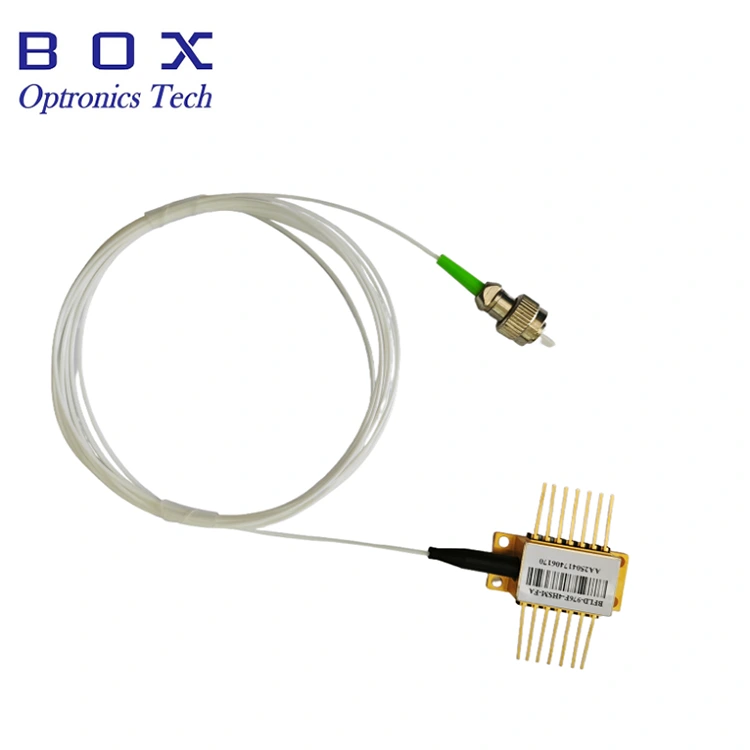

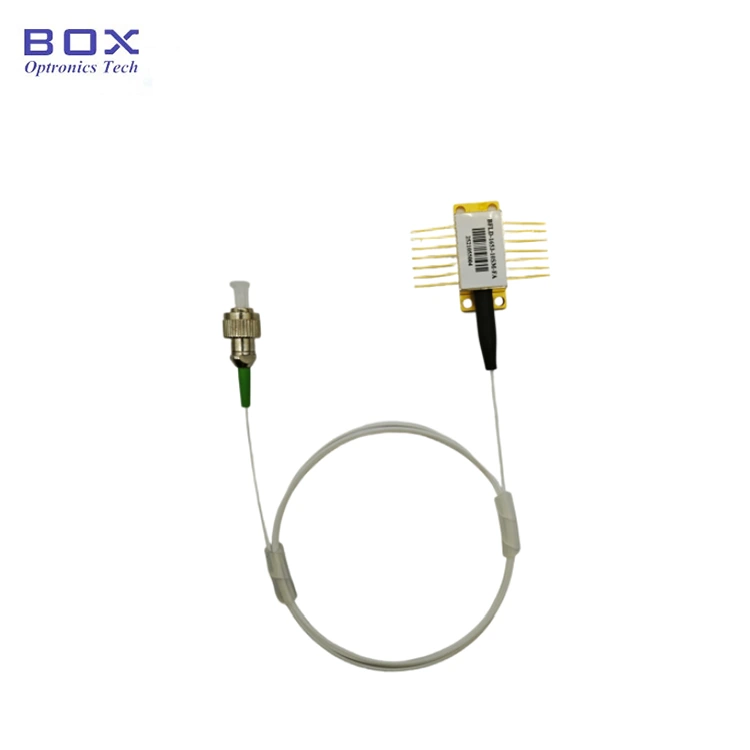

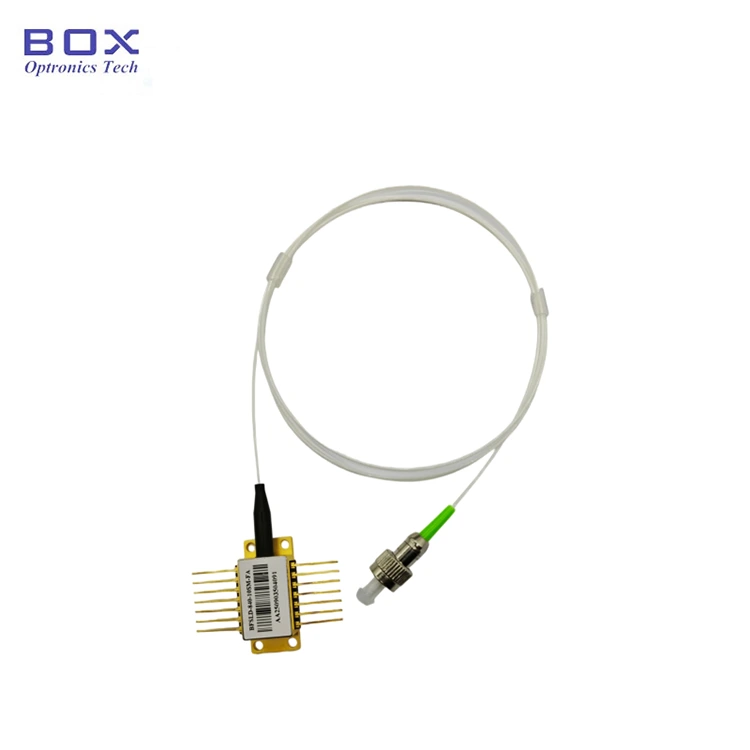

Dit is een 1064nm DFB-laserdiode met een 14-pins standaard vlinderpakket, centrale golflengte 1064 nm, golflengtetolerantie +/-1 nm, en typisch uitgangsvermogen 30 mW. Ingebouwde TEC, thermistor, isolator en monitor PD, met uitstekende golflengtestabiliteit voor een stabiele werking op lange termijn. Het wordt voornamelijk gebruikt in optische vezelcommunicatie en detectie. Bedraad strikt volgens de pindefinitie, onder TEC-controle, en overmatige vezelbuiging om prestaties en levensduur te garanderen.

Product Specificaties

Producteigenschappen

● Multi-kwantum Well (MQW) gedistribueerde feedback (DFB) lasers;

● Uitgangsvermogen omhoog tot 30 mW;

● SM- of PM-vezel;

● 14-polig BTF-pakket met thermistor, TEC, isolator en Monitor PD.

Producttoepassingen

● Optische vezel communicatie;

● Optisch instrument;

● Optische vezelsensor;

● Lichtbron.

Product Details

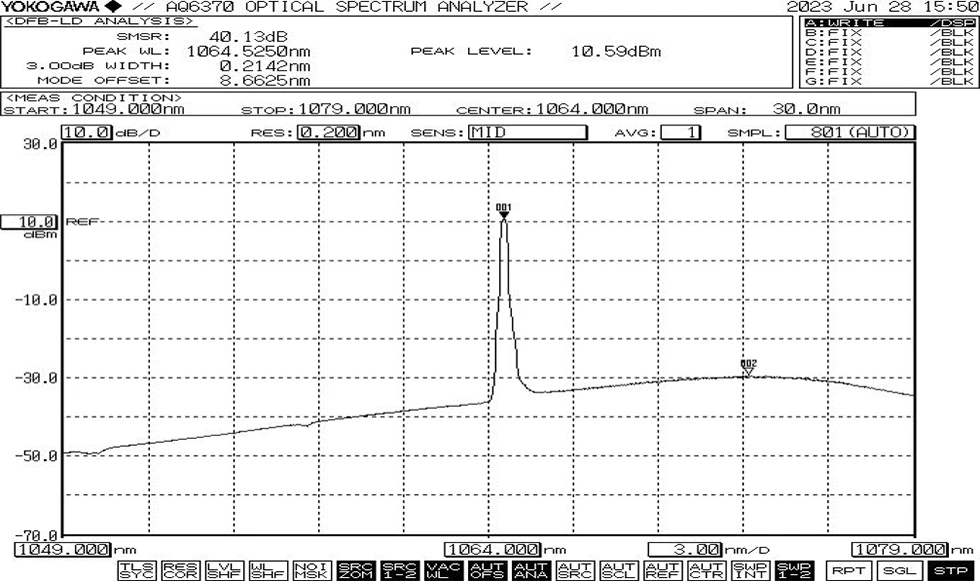

● Typisch spectrum: 1064 nm, +/-1 WL-tolerantie

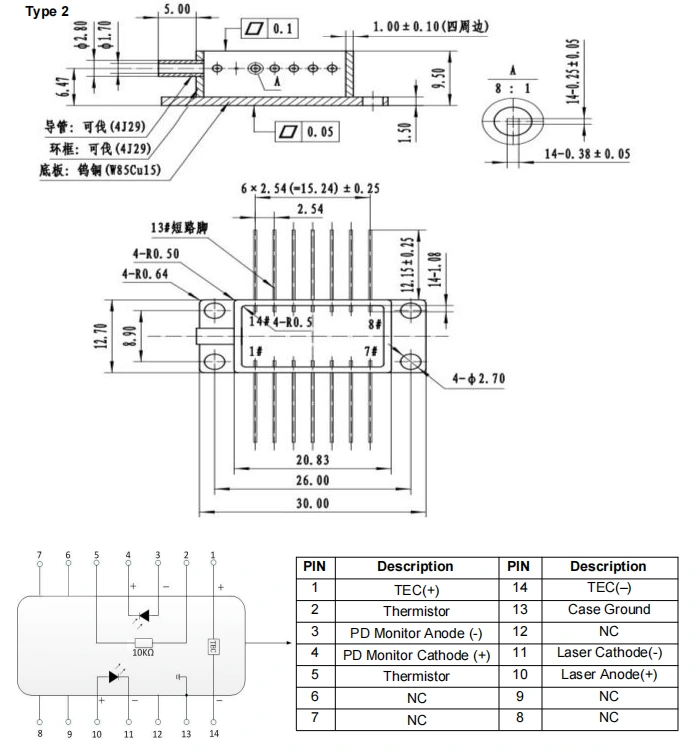

● Pakkettekening en PIN-OUT-definitie (eenheid: mm)-1064 nm 30 mW DFB Vlinderlaserdiode

● Standaardaccessoires

*Zelfstandig apparaat; geen ingebouwde driver (externe driver optioneel).

Bestellen informatie

bijvoorbeeld: BFLD-1064-30SM-FA

(Bestelinformatie: 1064 nm 30 mW DFB vlinderlaserdiode, met SM-vezel, FC/APC-connector, pomppen).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet correct zijn gegrond.

● Tijdens het opstartproces mag u nooit direct een hoge stroomsterkte toepassen, zoals hierdoor bestaat het risico dat de chip beschadigd raakt. Schakel in plaats daarvan het apparaat in op een huidig niveau dicht bij de drempel van de chip, en verhoog vervolgens geleidelijk de stroom in klein wordt verhoogd totdat het gewenste niveau is bereikt.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
