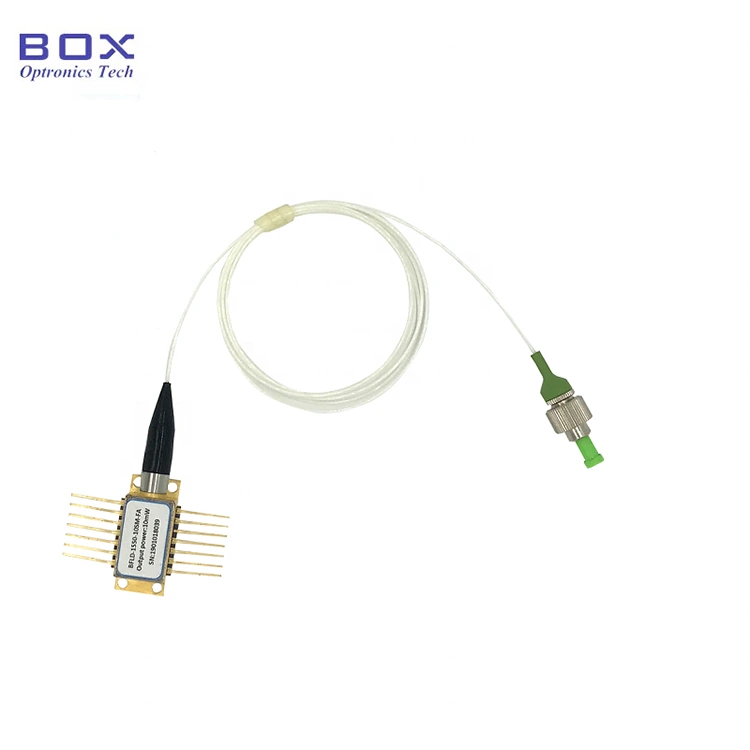

10 mW C+L-band DWDM DFB-laserdiode

Box Optronics, een professionele fabrikant van opto-elektronische componenten, levert de 10 mW C+L Band DWDM DFB-laserdiode, een zeer nauwkeurige gedistribueerde feedbacklaser met een golflengtenauwkeurigheid van ± 0,2 nm voor DWDM-systemen, glasvezeldetectie en precisielaserbrontoepassingen. Met een optioneel ultrabreed golflengtebereik van 1527,22 nm (C63) tot 1610,92 nm (L61) over zowel de C-band als de L-band, levert deze laser een optisch uitgangsvermogen van 10 mW CW. Gehuisvest in een industriestandaard 14-pins vlinderpakket met een geïntegreerde thermo-elektrische koeler (TEC), thermistor, monitorfotodiode en ingebouwde optische isolator.

Stuur onderzoek

Productomschrijving

Productoverzicht-10 mW C+L-band DWDM DFB-laserdiode

De 10 mW C+L-band DWDM DFB-laserdiode van Box Optronics is een laserbron met precisiegolflengte met optionele 1527,22 ~ 1610,92 nm C+L-bandgolflengten met een golflengtenauwkeurigheid van ± 0,2 nm en een optisch uitgangsvermogen van 10 mW. Geïntegreerde TEC, thermistor, monitorfotodiode en optische isolator in een standaard 14-pins vlinderpakket, voor een stabiele golflengteregeling, een geluidsarme werking en eenvoudige OEM-systeemintegratie. Ontworpen voor DWDM-communicatiesystemen, glasvezeldetectie en optische precisie-instrumenten.

Belangrijkste kenmerken: 10 mW C+L-band DWDM DFB-laserdiode

· C+L-bandgolflengten optioneel: 1527,22 nm (C63) tot 1610,92 nm (L61)

· Hoge onderdrukkingsverhouding in de zijmodus: ≥40 dB minimaal, 50 dB typisch (CW)

· Ruis met lage relatieve intensiteit (RIN): ≤ -145 dB/Hz (20-1000 MHz)

· Ingebouwde optische isolator: ≥30dB isolatie

· Geïntegreerde thermo-elektrische koeler (TEC) en 10kΩ thermistor voor golflengtestabilisatie

· Vezelopties: SMF-28e single-mode of PM1550 polarisatiebehoudende glasvezel

· Standaard FC/APC-glasvezelconnector, of aangepast

· Monitorfotodiode geïntegreerd voor monitoring van het uitgangsvermogen

· Telcordia GR-468 betrouwbaarheidskwalificatie, RoHS-compatibel

Typische toepassingen: 10 mW C+L-band DWDM DFB-laserdiode

· Transmissiesystemen voor dichte golflengteverdelingsmultiplex (DWDM) over de C-band en de L-band

· DWDM-zendermodules en transponderkaarten voor telecomnetwerken

· Glasvezeldetectiesystemen voor het meten van temperatuur, spanning en trillingen

· Optische spectrumanalyse en golflengtereferentiebronnen

· Apparatuur voor het testen en karakteriseren van optische componenten

· Onderzoek en ontwikkeling in laboratoria voor fotonica en optische communicatie

· OEM-integratie in telecomtransmissieapparatuur en testinstrumenten

Productspecificaties-10 mW C+L-band DWDM DFB-laserdiode

Absolute maximale beoordelingen

Parameter	Symbool	Voorwaarde	Min.	Typ.	Max.	Eenheid
Opslagtemperatuur	Ts	-	-40	-	85	°C
Temperatuur van de operationele behuizing	Bovenkant	-	-20	-	70	°C
Voorwaartse stroom	ALS	CW	-	-	200	mA
Laser-sperspanning	VLR	-	-	-	2	V
PD voorwaartse stroom	IFPD	-	-	-	5	mA
PD-sperspanning	VRPD	-	-	-	10	V
TEC-stroom	ITEC	-	-	-1,5	+1,5	A
TEC-spanning	VTEC	-	-	-3,5	+3,5	V

Optische kenmerken (T = 25°C lasertemperatuur)

Parameter	Symbool	Testconditie	Min.	Typ.	Max.	Eenheid
Centrale golflengte	λc	TL=15~35°C, CW	Weergegeven in geselecteerde kanalen			nm
Piek optisch uitgangsvermogen	PO	-	10	-	-	mW
Spectrale lijnbreedte	LW	FWHM	-	3	5	MHz
Onderdrukkingsverhouding zijmodus	SMSR	CW	40	50	-	dB
Optische isolatie	-	-	30	-	-	dB
Relatieve intensiteitsruis	RIN	20–1000 MHz	-	-	-145	dB/Hz
Golflengteafwijking (EOL)	Δλ	Levensduur van 25 jaar	-	-	±0,1	nm
Golflengte temperatuurcoëfficiënt	Δλ/ΔT	TEC 15°C tot 35°C	-	0.09	-	nm/°C
Golflengte huidige coëfficiënt	Δλ/ΔI	-	-	0.01	-	nm/mA

Elektrische kenmerken (T = 25°C lasertemperatuur)

Parameter	Symbool	Testconditie	Min.	Typ.	Max.	Eenheid
Drempelstroom	Het	-	-	10	35	mA
Hellingefficiëntie	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Bedrijfsstroom	Iop	PO=10mW, CW	-	100	150	mA
TEC Ingestelde temperatuur	Ts	-	15	-	35	°C
Laservoorwaartse spanning	VF	PO=10mW, CW	-	1.2	3.0	V
Controleer PD-stroom	IMPD	PO=10mW, CW	10	-	2500	μA
Monitor de donkere stroom	Identiteitskaart	ALS=0mA, VRPD=5V	-	-	0.1	μA
Thermistorstroom	ITC	-	10	-	100	μA
Thermistorweerstand	RTH	TL=25°C	9.5	10	10.5	kΩ
Thermistorconstante	B	-	3800	-	4100	K
TEC-stroom	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
TEC-spanning	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
TEC-capaciteit	AT	Tc=70°C	-	-	50	°C

Geselecteerde kanalen: onderdeelnummer en lasercentrumgolflengtelijst zoals hieronder

Kanaal	Onderdeelnummer	Min. Golflengte (nm)	Typ. Golflengte (nm)	Max. Golflengte (nm)	Eenheid
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

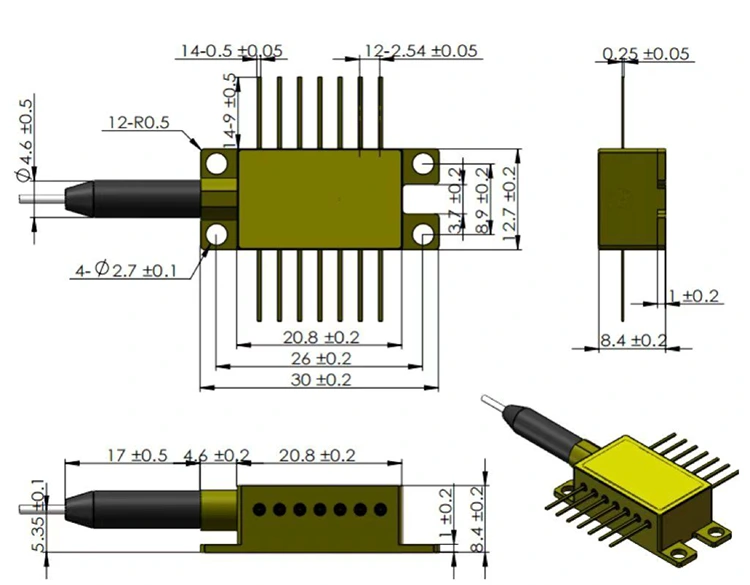

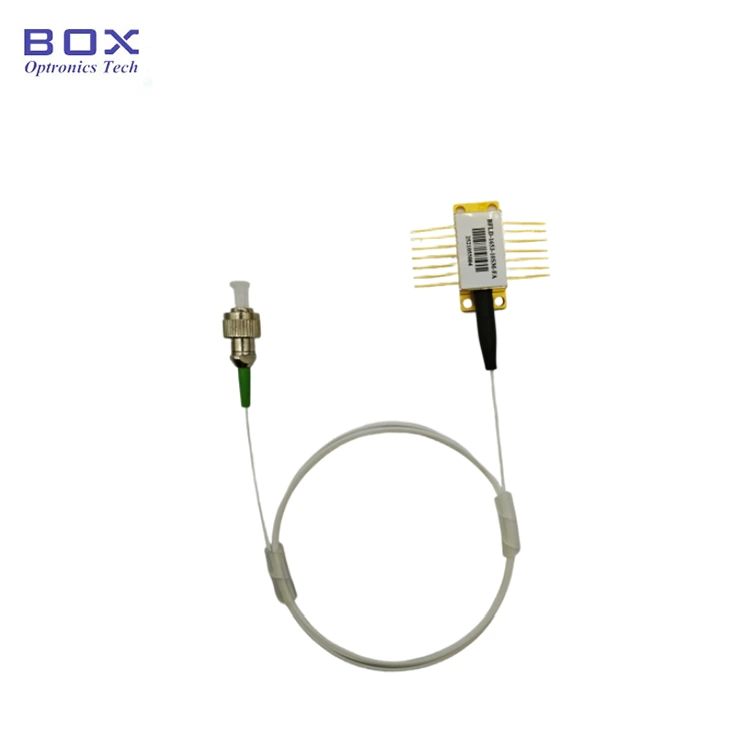

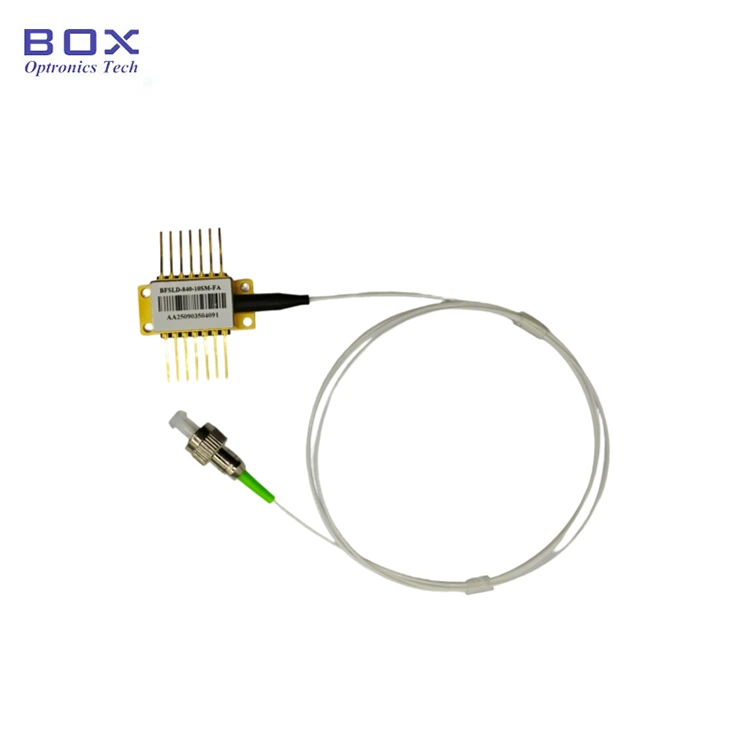

Pakket- en pindefinitie

Pakkettype: 14-pins hermetisch vlinderpakket

Ingebouwde componenten: Optische isolator, thermo-elektrische koeler (TEC), thermistor, monitorfotodiode

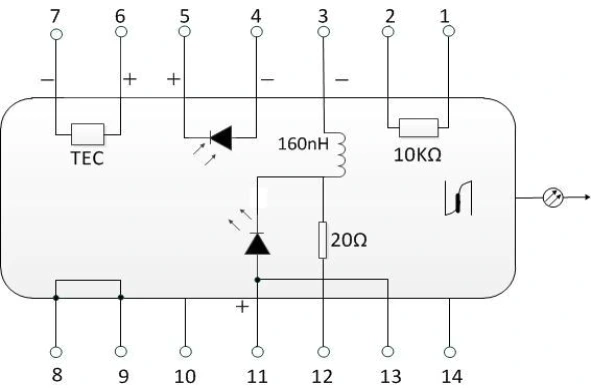

Type 1 Pin-out

Pin	Beschrijving	Pin	Beschrijving
1	Thermistor	14	NC (geen verbinding)
2	Thermistor	13	Laseranode (+)
3	Laser DC-voorspanning (kathode) (-)	12	Laser RF-kathode (-)
4	PD-monitoranode (-)	11	Laseranode (+)
5	PD-monitorkathode (+)	10	NC (geen verbinding)
6	TEC (+)	9	Zaak grond
7	TEC (-)	8	Zaak grond

Type 2 Pin-out

Pin	Beschrijving	Pin	Beschrijving
1	TEC (+)	14	TEC (-)
2	Thermistor	13	Zaak grond
3	PD-monitoranode (-)	12	NC (geen verbinding)
4	PD-monitorkathode (+)	11	Laserkathode (-)
5	Thermistor	10	Laseranode (+)
6	NC (geen verbinding)	9	NC (geen verbinding)
7	NC (geen verbinding)	8	NC (geen verbinding)

Bestelinformatie-10 mW C+L-band DWDM DFB-laserdiode

Modelnomenclatuur

BFLD - XXXX - XX - XX - XX (-X)

Voorbeeld: BFLD-C34-10SM-FA

Veld	Code	Beschrijving
Lasertype	BFLD	ButterflyDFB-laserdiode
Golflengte	Cxx/Hxx/Lxx/Qxx	C63-C01ofH62-H01 of L00-L61 of Q00-Q61
Uitgangsvermogen	10	10mW
Vezeltype	SM/PM	SM = Single-modus (SMF-28e); PM = Polarisatiebehoud (PM1550)
Connectortype	FA / SA	FA = FC/APC; SA = SC/APC; Andere connectoren beschikbaar
Pin-out	NUL / 2	NULL = Type 1 (standaard); 2 = Type 2-pomp

Veelgestelde vragen (FAQ)

Vraag: Wat is het verschil tussen Type 1 en Type 2 pinoutconfiguraties?

A: Type 1 volgt de standaard telecom-vlinderpinconfiguratie, die vaak wordt gebruikt voor DWDM-zenders en snelle optische communicatietoepassingen. Het biedt speciale aansluitingen voor laser bias, RF-modulatie, TEC, thermistor en monitorfotodiodesignalen om compatibiliteit met telecomlaserdrivercircuits te garanderen.

Type 2 is geoptimaliseerd voor pomplasertoepassingen, met een vereenvoudigde elektrische interface en een andere TEC-opstelling voor krachtige pompwerking en thermisch beheer.

Beide configuraties gebruiken hetzelfde mechanische 14-pins vlinderpakket, maar hun elektrische pintoewijzingen zijn verschillend. Ze zijn mechanisch compatibel, maar vereisen verschillende PCB-indelingen en driverontwerpen.

Vraag: Waarom is een ingebouwde optische isolator belangrijk voor DWDM- en detectietoepassingen?

A: In DWDM-transmissie- en vezeldetectiesystemen kunnen optische reflecties van connectoren, vezelinterfaces en optische componenten terugkoppelen in de laserholte. Deze optische feedback kan leiden tot modusinstabiliteit, golflengteschommelingen, meer ruis en verminderde systeemprestaties.

Een ingebouwde optische isolator met ≥30 dB isolatie onderdrukt deze terugreflecties, waardoor de golflengtestabiliteit wordt verbeterd, door feedback veroorzaakte ruis wordt verminderd en een betrouwbare werking wordt gegarandeerd in toepassingen zoals coherente detectie, vezeldetectie en optische transmissie met weinig ruis.

Vraag: Kan ik een aangepaste golflengte krijgen buiten de standaard C+L-bandlijst?

EEN: Ja. Wij ondersteunen aangepaste golflengten op basis van specifieke toepassingsvereisten. Voor DWDM-laserproducten zijn aangepaste golflengten beschikbaar binnen ons gekwalificeerde golflengtebereik (bijvoorbeeld 1527–1611 nm, afhankelijk van de beschikbaarheid van de chip).

Andere golflengtebanden, waaronder de O-band (1260–1360 nm) en S-band (1460–1530 nm), kunnen ook worden overwogen voor specifieke toepassingen.

De haalbaarheid van aangepaste golflengten hangt af van de beschikbaarheid van laserchips, het roosterontwerp en het productieschema. Neem contact met ons op met uw doelgolflengte en toepassingsdetails voor evaluatie.

Gerelateerde producten

· DWDM 14PIN vlinder analoge laser voor CATV -ITU-T raster CH18-64 1526,44 ~ 1563,05 nm, hoge lineariteit RF-over-fiber transmissie

· LAN-WDM 10 mW glasvezelgekoppelde laser - 1266,5~1345,5 nm optioneel, ontworpen voor 400G/800G optische transceivers

· CWDM 1270-1650 nm DFB-laserbron - voor optische communicatie en gedistribueerde glasvezeldetectie

· 1550 nm 1W Fiber Coupled Laser - krachtige bron voor fiberlaser-seeding, optische versterking en industriële fotonica

· 1550 nm DFB 100 KHz BTF Narrow Linewidth Laser - bron met lage faseruis voor coherente communicatie, LiDAR en nauwkeurige detectie

Gegevensblad-10 mW C+L-band DWDM DFB-laserdiode

Gegevensblad

Maak een bladwijzer van deze pagina, zodat u deze later gemakkelijk kunt raadplegen.

Hottags: China 10 mW CL Band DWDM DFB laserdiodefabrikant, leverancier, fabriek

Gerelateerde categorie

Stuur onderzoek

Contact informatie



Adres

Kamer 901, gebouw A, Rongchao New Era Plaza, nr. 3 Lanqing 1st Road, Luhu-gemeenschap, Guanhu subdistrict, Longhua District, Shenzhen, 518110, China


Tel

+86-13322933691


E-mailen

sales06@boxoptronics.com

Op zoek naar concurrerende prijzen voor bulkbestellingen? Stuur een aanvraag naar Box Optronics voor hoogwaardige DFB-lasers, SLED's en PM-glasvezelapparaten. Ontvang binnen 24 uur een professionele prijsopgave.
