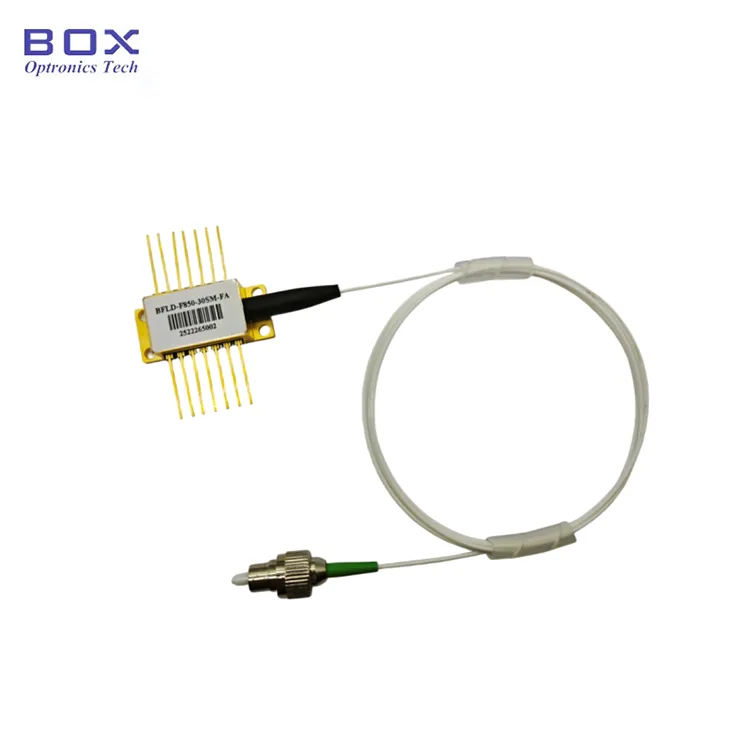

1310 nm 100 mW DFB-laser

Box Optronics levert de 1310 nm 100 mW DFB Laser, een hoogwaardige glasvezelgekoppelde laserbron die is ontworpen voor veeleisende optische communicatie-, detectie- en testtoepassingen. Dit apparaat is voorzien van een multi-quantum well (MQW) gedistribueerde feedback (DFB) structuur, die uitzonderlijke golflengtestabiliteit, een hoge side-mode-onderdrukkingsverhouding en tot 120 mW single-mode glasvezeluitgangsvermogen levert.

Deze laser is gehuisvest in een standaard 14-pins vlinderpakket met geïntegreerde TEC-koeler, thermistor, optische isolator en monitorfotodiode en is compatibel met OC-48 pinout-standaarden. Of het nu gaat om krachtige testsystemen, glasvezeldetectienetwerken of communicatiesystemen van de volgende generatie, Box Optronics levert betrouwbare prestaties ondersteund door strenge kwaliteitscontrole en wereldwijde technische ondersteuning.

Belangrijkste kenmerken-1310 nm 100 mW DFB-laser

● Hoog optisch uitgangsvermogen: tot 120 mW typisch (SM-glasvezel)

● Multi-quantum well (MQW) DFB-structuur voor superieure golflengtestabiliteit

● Hoge side-mode-onderdrukkingsratio (SMSR): >35dB typisch

● Ingebouwde optische isolator voor bescherming tegen terugreflectie

● Geïntegreerde TEC-koeler en thermistor voor nauwkeurige golflengteregeling

● Monitorfotodiode voor realtime energiemonitoring

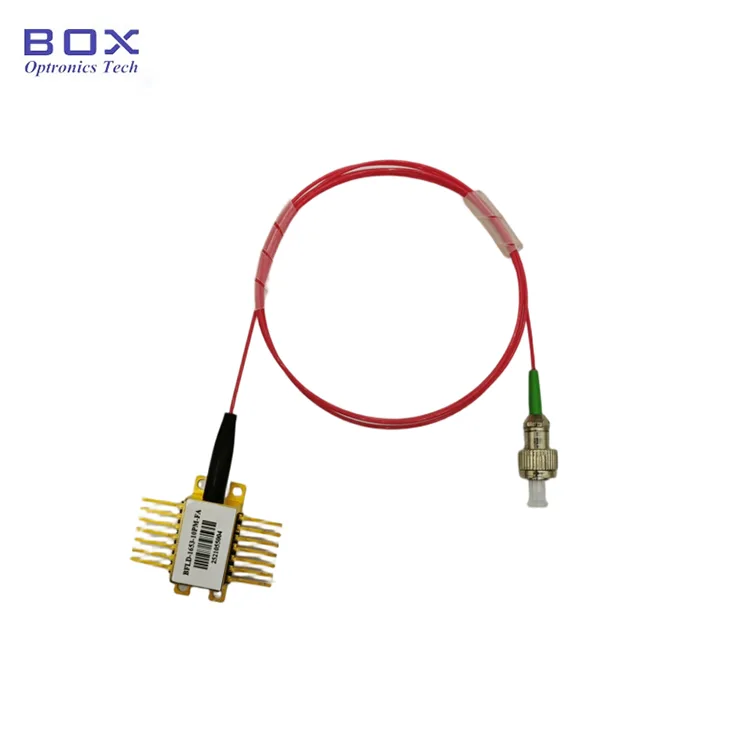

● Single-mode (SM) of polarisatiebehoudende (PM) glasvezelopties

● Standaard FC/APC-glasvezelconnector (aanpasbaar)

● OC-48 pinout-compatibel, industriestandaard 14-pins vlinderpakket

Typische toepassingen: 1310 nm 100 mW DFB-laser

● Krachtige optische test- en meetsystemen

● Glasvezelcommunicatiezenders en -zendontvangers

● zaadbronnen voor optische versterkers

● FMCW LiDAR

● Onderzoeks- en ontwikkelingslaboratoria

● Bewaking en controle van industriële processen

Technische specificaties-1310 nm 100 mW DFB-laser

Absolute maximale beoordelingen

Optisch-elektrische kenmerken (T=25°C, IF=IOP)

Productdetails-1310 nm 100 mW DFB-laser

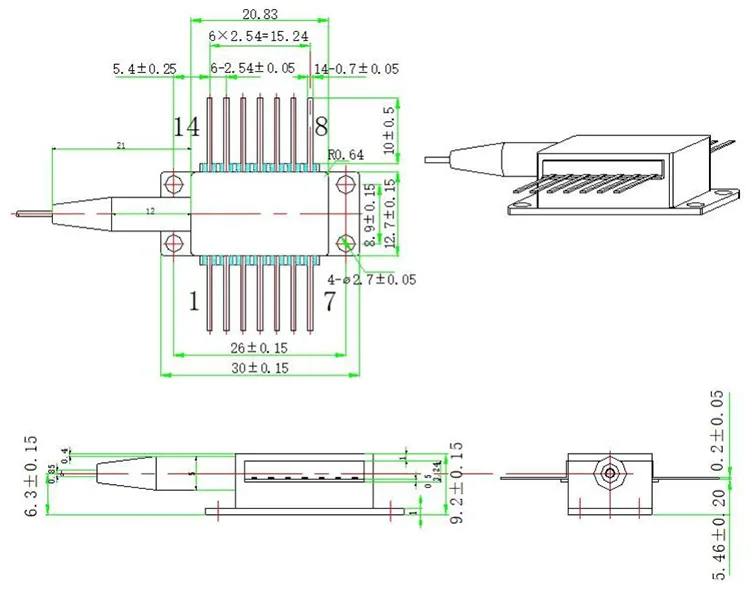

Afmetingen verpakking

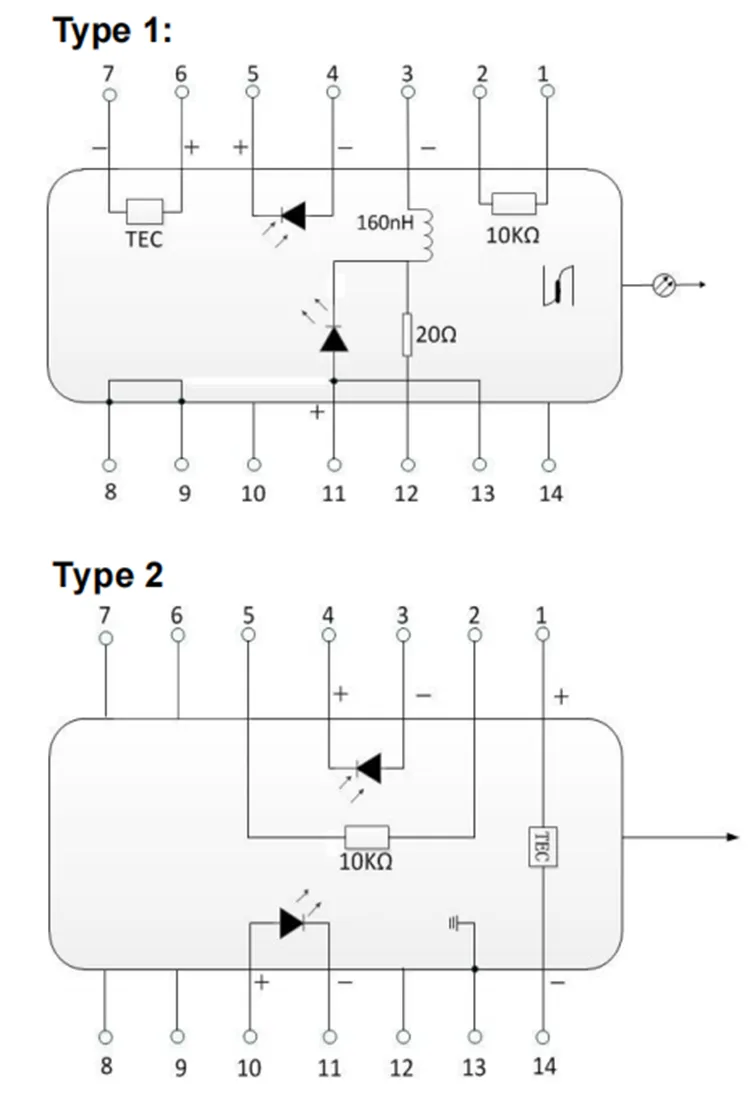

Pinout-definitie (type 1)

Pinout-definitie (Type2)

Waarom kiezen voor Box Optronics?

● ✓ Meer dan 10 jaar professionele ervaring in de productie van laserdiodes

● ✓ Strenge kwaliteitscontrole met 100% testen vóór verzending

● ✓ Concurrerende prijzen met stabiele bulkleveringsmogelijkheden

● ✓ Flexibele aanpassingsopties voor golflengte, vermogen, glasvezel en pakket

● ✓ 7×24 uur technische ondersteuning en snelle reactie

● ✓ Voorbeeldtests beschikbaar voor evaluatie

● ✓ ISO9001:2015 gecertificeerd kwaliteitsmanagementsysteem

● ✓ Wereldwijde verzending met DHL, UPS, FedEx expreslevering

Bestelinformatie

Onderdeelnummer

BFLD - XXXX - XX - XX - X

Voorbeeld:BFLD-1310-1HPM-FA2

1310 nm 100 mW DFB14-pins vlinderlaserdiode, PM-vezel, FC/APC-connector, Type-2 pin-out

Beschikbare aanpassingsopties

● Middengolflengte: 1270~1650 nm (aangepaste golflengten beschikbaar)

● Uitgangsvermogen: 10 mW, 20 mW, andere

● Vezeltype: Single-mode glasvezel, glasvezel met behoud van polarisatie

● Vezellengte: 1 m, 1,5 m, 2 m (aangepaste lengtes)

● Connectortype: FC/APC, FC/UPC, SC/APC, LC/APC, kale glasvezel

● Pinout-configuratie: Type 1, Type 2

Voor maatwerk kunt u contact opnemen met ons verkoopteam:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Website: www.boxphotonics.com

Gegevensblad en testrapport

Elke unit wordt geleverd met een uitgebreid testrapport waarin de gemeten prestatieparameters worden gedocumenteerd. Het testblad bevat gedetailleerde specificaties, prestatiecurven en aandachtspunten.

● Individueel testrapport bij elke unit inbegrepen

● Typische spectrale en vermogenscurven beschikbaar

Gegevensblad

Testrapport ter referentie

Offerte- en betalingsvoorwaarden

Offertevoorwaarden

● EXW (af fabriek): Aanbevolen als u een DHL/UPS/FedEx-account heeft. Wij verzenden via uw account; er worden geen verzendkosten door ons in rekening gebracht.

● DAP (Delivered at Place): Als u geen koeriersaccount heeft, kunnen we de verzending regelen met vooruitbetaalde vracht.

● Andere voorwaarden: neem contact met ons op om dit te bespreken.

Betalingsvoorwaarden

● PayPal: snelle en veilige betaling voor monsters en kleine bestellingen

● T/T (overboeking): standaard betalingsmethode voor normale productieorders

● Alibaba Trade Assurance: veilige orderbescherming voor online transacties met kopersgarantie

● Flexibele betalingsvoorwaarden: bespreekbaar voor langetermijn- of strategische partners

Doorlooptijd

● Standaardproductie: ~10 werkdagen

● Artikelen op voorraad: 2-3 werkdagen voor verzending

● Aangepaste configuraties: 15-20 werkdagen

● Volumebestellingen: neem contact op voor het productieschema

● Internationale verzending: 3-5 werkdagen (DHL/UPS/FedEx express)

● Versnelde service: beschikbaar op aanvraag (er kunnen extra kosten van toepassing zijn)

Bedieningsopmerkingen en behandeling

ESD-bescherming

Dit apparaat is elektrostatisch gevoelig. Strikte naleving van antistatische beschermingsmaatregelen is vereist tijdens verpakking, transport en gebruik. Als u dit niet doet, kan dit leiden tot permanente schade aan het apparaat.

● Draag altijd een antistatische polsband tijdens het hanteren

● Werk op een goed geaarde antistatische mat

● Zorg ervoor dat alle apparatuur goed is geaard

● Raak de pinnen en de glasvezelconnector niet rechtstreeks aan

Overwegingen bij de stroomvoorziening

● Gebruik een gereguleerde, geluidsarme stroombron

● Implementeer de juiste stroombegrenzing om schade te voorkomen

● Vermijd stroompieken en spanningspieken

● Overschrijd nooit de maximale doorlaatstroom

● Schakel altijd de TEC-koeling in voordat u laserstroom toepast

Vezelbehandeling

● Vermijd overmatig buigen van de vezel

● Trek of draai niet aan de vezelvlecht

● Reinig de glasvezelconnectoren voordat u ze aansluit

● Gebruik altijd stofkappen als de connector niet in gebruik is

● Inspecteer het uiteinde van de vezel vóór gebruik op schade

Thermisch beheer

● Monteer het apparaat op een geschikt koellichaam voor optimale prestaties

● Zorg voor een goed thermisch contact tussen de verpakking en het koellichaam

● Gebruik thermisch interfacemateriaal (thermisch vet/pad) voor een betere warmteoverdracht

● Gebruik binnen het gespecificeerde temperatuurbereik voor betrouwbaarheid

● Zorg voor voldoende opwarmtijd voor golflengtestabilisatie
