CWDM 1270-1650 nm DFB-laserbron

Inhoudsopgave

1. Introductie van de CWDM 1270-1650 nm DFB-laserbron met ingebouwde aandrijfcircuits

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Handleiding voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offertevoorwaarden en betaling

10. Doorlooptijd

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

Productintroductie

Dit is een CWDM 1270-1650 nm DFB-laserbron met Ingebouwde aandrijfcircuits met een DFB halfgeleiderlaserchip, met uitgang vermogen van meer dan 10 mW, SM/PM-vezel en uitstekend vermogen en spectrale stabiliteit. Het ondersteunt benchtop- en modulaire configuraties met een communicatie-interface of een monitoringsoftware voor systeemintegratie. Geschikt voor niet-lineaire optica onderzoek, fiberlaserpompen en optische testsystemen. Vermijd veelvuldig aansluiten/ loskoppelen van glasvezelconnectoren om stofophoping en eindvlak te voorkomen schade.

Product Specificaties

Producteigenschappen

● Macht en spectrale stabiliteit;

● Uitgangsvermogen instelbaar 10~100%;

● Module/werkblad optioneel, met communicatiebewaking voor eenvoudig integratie;

● Ondersteunt SM/PM-vezelaanpassing voor verschillende optische systemen.

Producttoepassingen

● Optische transmissiesystemen;

● Vezellaser pompen;

● Niet-lineair optisch onderzoek.

Productdetails

● CWDM-golflengte 1270~1650 nm, WL-tolerantie is +/-3 nm.

(Eén golflengte per 20 nm is beschikbaar.)

1270 nm 1290 nm 1310 nm 1330 nm 1350 nm 1370 nm 1390 nm 1410 nm 1430 nm 1450 nm 1470 nm 1490 nm 1510 nm 1530 nm 1550 nm 1570 nm 1590 nm 1610 nm 1630 nm 1650 nm

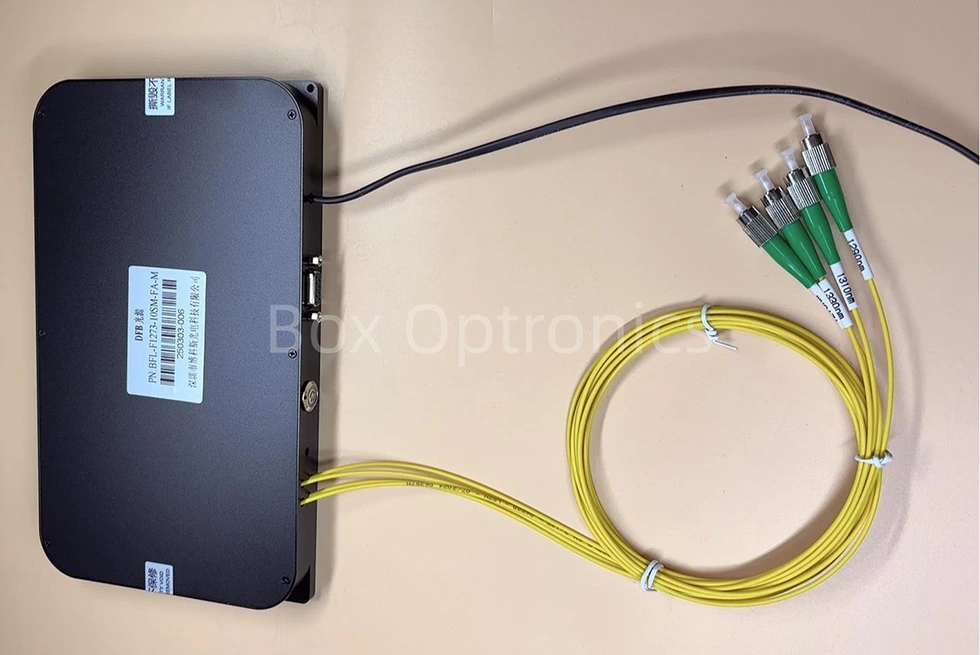

* Ondersteuning van aangepaste meerkanaals DFB-laserbron

● Standaardaccessoires

Operatiestappen

Stap 1. Uitpakken: Controleer vóór montage of alle accessoires compleet zijn, inclusief laserbronmodule, USB-gegevens kabel, voedingsadapter, testrapport, enz.

Stap 2. Voeding: aangesloten op een DC schakelende voeding of een gereguleerde voeding die aan hun vermogen voldoet leveringseisen. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens de plaatselijke spanningsnormen.)

Stap 3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het eindvlak van de vezel, en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter na bevestiging dat er geen vervuiling en schade is.

Setp4.Verbinding maken met de hostcomputer: Gebruiken de USB-RS485 DB9-datakabel om de DFB-laserbron en de computer aan te sluiten; de computer moet eerst een speciaal stuurprogramma voor de seriële poort installeren om de USB-RS485 seriële poort datakabel, anders de hostcomputersoftware en de lichtbronmodule kan niet correct worden aangesloten en gecommuniceerd. Vraag het alstublieft Box Optronics voor de bestuurder.

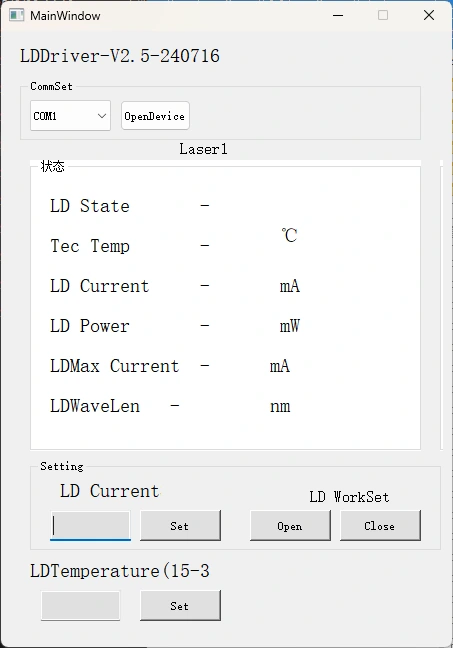

Step5.Besturingssoftware: Box Optronics levert de seriële commando- of pc-software controleer de LD-stroom en LD-temperatuur van de DFB-laserbron. Kies de juiste poort, stel de stroom en temperatuur in en klik vervolgens op de knop Openen. (Aan Om schade te voorkomen, dient u de aandrijfstroom langzaam op te voeren bij de eerste inbedrijfstelling. Niet doen pas onmiddellijk de volledige stroom toe.)

Stap 6. Klik na gebruik op de knop Sluiten, schakel de voeding uit en koppel de verbinding los de glasvezelverbinding.

Bestellen informatie

bijv.: BLD-1550-1HSM-FA-M

(Bestelinformatie: CWDM 1550 nm DFB-laserbron met ingebouwde drive Circuits, 100 mW uitgangsvermogen, met SMF-28e glasvezel, FC/APC-connector, module pakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Vermijd het veelvuldig aansluiten/loskoppelen van glasvezelconnectoren om dit te voorkomen stofophoping en schade aan het eindoppervlak.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer met a glasvezel-eindvlakdetector vóór aansluiting. Sluit altijd vezels aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. Sluit ongebruikte connectoren af ​​met stofkappen.

● Bewaar de apparatuur in een droge, vochtvrije omgeving.

● Denk eraan als u de laserbronmodule gedurende langere tijd gebruikt houd rekening met de warmteafvoer en ventilatie van de module en plaats de module op het koellichaam.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
