1683 nm 10 mW vezelgekoppelde laser

Inhoudsopgave

1. Introductie van de 1683nm 10 mW vezelgekoppelde laser

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

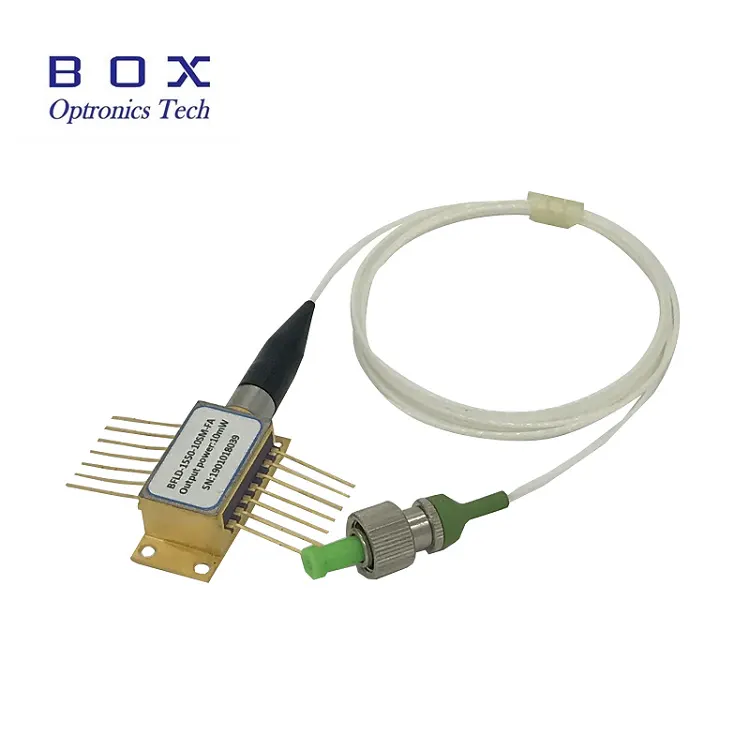

1683 nm 10 mW vezelgekoppelde laser maakt gebruik van de MQW DFB chip, centrale golflengte 1683 nm, golflengtetolerantie is +/- 1 nm, typische output vermogen 10 mW, 14-pins BTF-pakket, compatibel met Telcordia GR-468 en RoHS. Met een single-mode glasvezel en een FC/APC-connector, ideaal voor TDLAS- en C2H6-gas detectiesystemen.

Product Specificaties

Product Kenmerken

● Hoog stabiele optische output van 10 mW;

● Industriestandaard, 14PIN vlinderpakket;

● Ingebouwd TEC en optische isolator;

● Multikwantum well (MQW) laser met gedistribueerde feedback (DFB).

●

Product Toepassingen

● Afstembare diodelaser absorptiespectroscopie;

● C2H6-bewaking;

● Milieu luchtkwaliteit toezicht;

● Optische vezeldetectie & laserdetectie.

Product Details

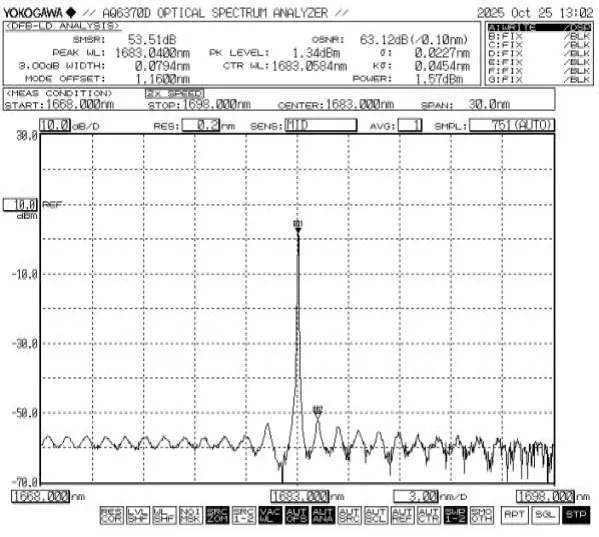

● Typisch spectrum: 1683 nm, +/-1 nm WL-tolerantie.

● Veelgestelde vragen

(1) Wat is het vezeltype en de connectorspecificatie?

--Standaardconfiguratie maakt gebruik van single-mode glasvezel met een FC/APC aansluiting.

(2) Wat is het pakkettype en de montagemethode?

--1683 nm 10 mW glasvezelgekoppelde laser is gehuisvest in een standaard 14-pins vlinderpakket, compatibel met reguliere laseraansluitingen en montage armaturen. Er zijn montagegaten voorzien voor schroefbevestiging of thermische pad bijlage.

(3) Zijn er steekproeven beschikbaar? Welke diensten worden aangeboden voor bulkinkoop?

--Monstertesten en proefproductie in kleine volumes worden ondersteund. Voor bulkinkoop bieden wij volumeprijzen en fabriekstestrapporten op maat parameters (zoals vezellengte, manteltype en connectortype).

Bestellen informatie

bijvoorbeeld: BFLD-1683-10SM-FA

(Bestelinformatie: 1683 nm 10 mW glasvezelgekoppelde laser, 14-pins vlinder pakket, met SM-vezel, FC/APC-connector, type 1 pin-out).

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet correct zijn gegrond.

● Houd u bij gebruik van het apparaat strikt aan de bedrijfsspanning en stroombereiken gespecificeerd in het gegevensblad. Belangrijke parameters, waaronder Ith (Drempelstroom), Iop max (maximale bedrijfsstroom), Vop max (maximum Bedrijfsspanning) en λc (Middengolflengte) – moeten worden vermeld specifiek in het testrapport dat bij verzending werd verstrekt. Opmerking: werking boven de absolute maximale waarden kan permanente schade aan het apparaat veroorzaken.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
