1550 nm DFB 40 mW krachtige vlinderlaser

Inhoudsopgave

1. Introductie van de 1550nm DFB 40 mW krachtige vlinderlaser

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Verpakkingsdetails

6. Bestelinformatie

7. Gegevensblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Veelgestelde vragen

Productintroductie

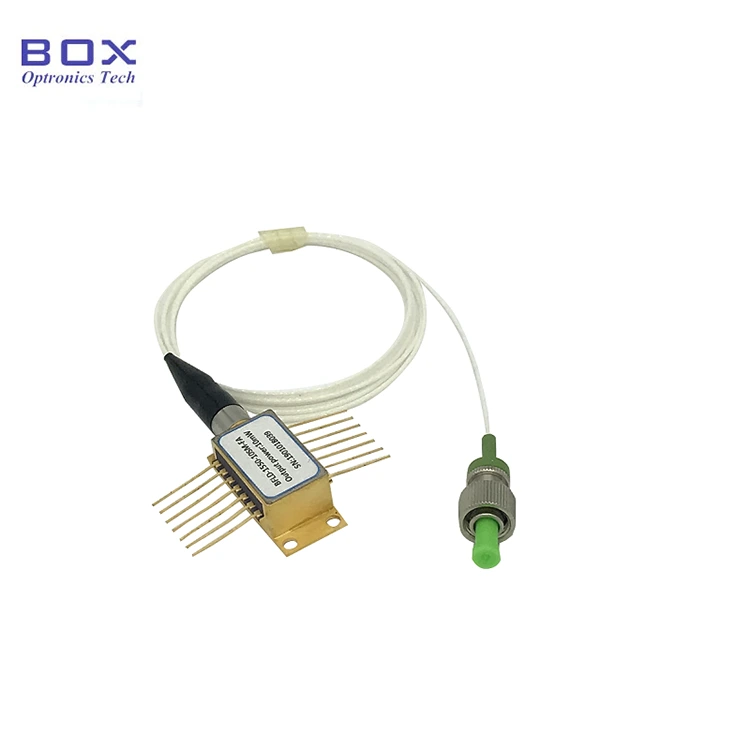

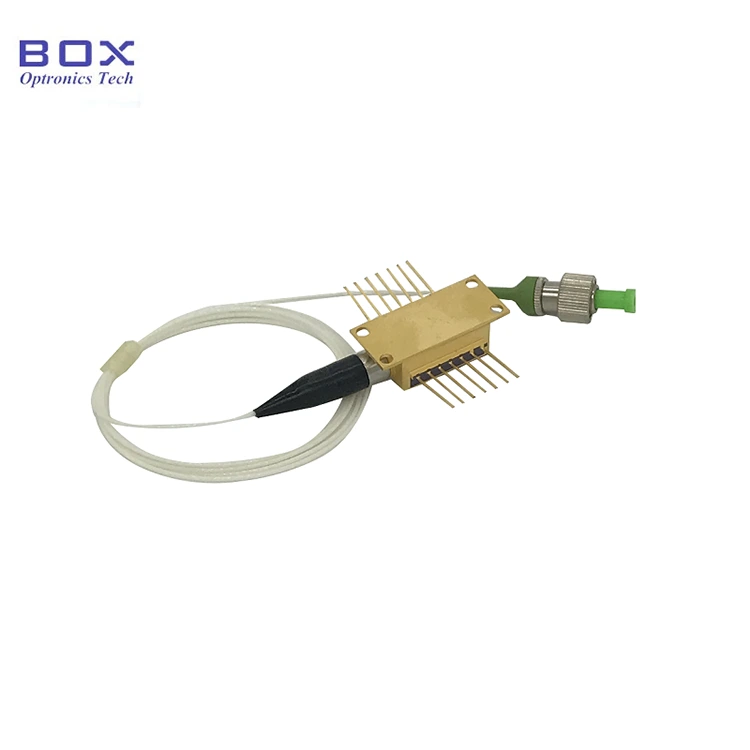

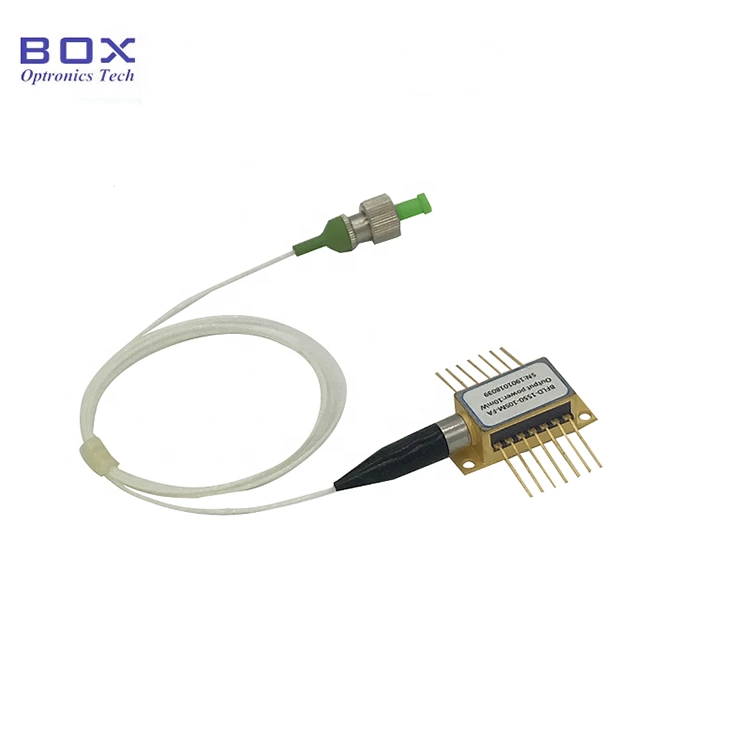

Dit is een 1550 nm DFB 40 mW krachtige vlinderlaser, ingebouwde TEC, monitor PD en thermistor. Het beschikt over een stabiele golflengte, 40 mW uitgangsvermogen en lage drempelstroom. Optioneel met SM/PM-vezel, breed bedrijfstemperatuur en hoge betrouwbaarheid, geschikt voor glasvezelcommunicatie, optische instrumenten en vezeldetectie. Controleer de aandrijfstroom en temperatuur strikt, en vermijd overstroomschade.

Product Specificaties

Producteigenschappen

● Multi-kwantum Well (MQW) gedistribueerde feedback (DFB) lasers;

● SM-vezel- of PM-vezelvlecht;

● Uitgangsvermogen 40 mW;

● 14-polig BTF-pakket met TEC en Monitor PD.

Producttoepassingen

● Optische vezel communicatie;

● Optische vezeldetectie;

● Testen van optische apparaten.

Product Details

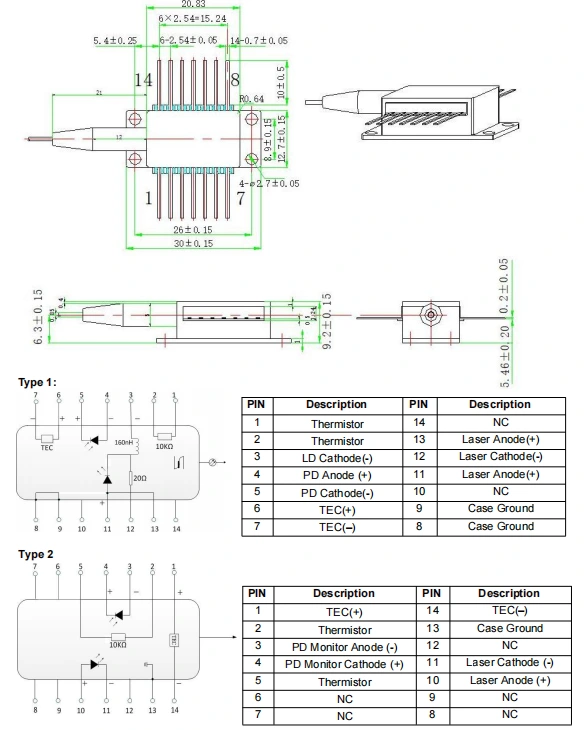

● Pakkettekening en PIN-OUT-definitie (eenheid: mm) -1550 nm DFB 40 mW hoog Krachtige vlinderlaser

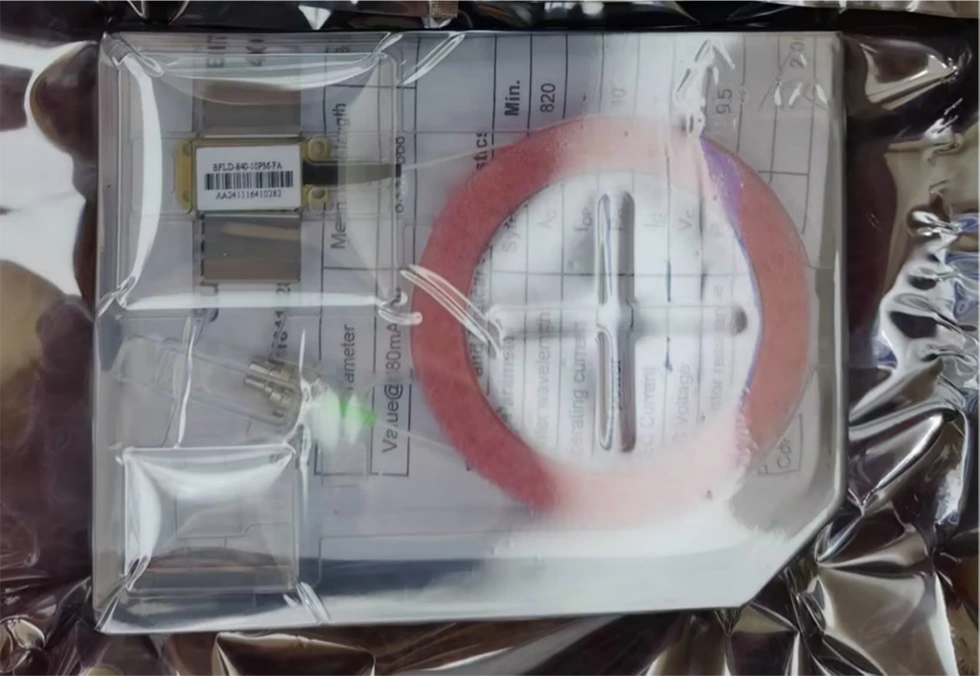

● Verpakkingsvoorbeeld

*Zelfstandig apparaat zonder schijf; een modulepakket geïntegreerd met driver circuits is optioneel.

Bestellen informatie

bijvoorbeeld: BFLD-1550-40SM-FA1

(Bestelinformatie: 1550 nm DFB 40 mW krachtige vlinderlaser, SM glasvezel, FC/APC-connector, telecompin).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad

Gegevensblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet goed geaard zijn.

● Tijdens het opstartproces mag u nooit direct een hoge stroomsterkte toepassen, zoals hierdoor bestaat het risico dat de chip beschadigd raakt. Schakel in plaats daarvan het apparaat in op een huidig niveau dicht bij de drempel van de chip, en verhoog vervolgens geleidelijk de stroom in klein wordt verhoogd totdat het gewenste niveau is bereikt.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

Veelgestelde vragen

● Is het mogelijk om de golflengte door de stroom aan te passen? Wat is het bereik?

--Ja. De huidige de golflengtecoëfficiënt is 0,01 nm/mA, en de temperatuurgolflengte coëfficiënt is 0,1 nm/℃. Het instelbare WL-bereik ligt rond ~midden WL +/- 1 nm.

● Wat is de lijnbreedte? Doe jij zorgen voor een smalle lijnbreedte LD?

--3~5MHz. 1550 nm Smalle lijnbreedte LD (optioneel): minder dan 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Wat is de vermogensregeling bereik?

--10~100%

● Wat is de golflengte tolerantie?

--+/-3nm. Minder wel ook optioneel.

● Biedt u bescherming glasvezelbuis en glasvezelconnector?

--Ja. 900um los buis en FC/APC, SC/APC of andere connectoren zijn optioneel.
