1550 nm DFB 100 KHz BTF laser met smalle lijnbreedte

Inhoudsopgave

1. Introductie van de 1550nm DFB 100 KHz BTF laser met smalle lijnbreedte

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

De 1550 nm DFB 100 KHz BTF smalle lijnbreedtelaser is dat wel ontworpen voor uiterst nauwkeurige toepassingen die ultrastabiele smalband vereisen lichtbronnen. Deze laser werkt op een golflengte van 1550 nm en heeft een <100 kHz lijnbreedte, >50 mW uitgangsvermogen. Het is ideaal voor WDM (Wavelength Division Multiplexing)-systemen, glasvezeldetectie en testapparatuur die een laag energieverbruik vereisen lijnbreedte en hoge spectrale zuiverheid. Tijdens het gebruik zendt dit apparaat een laserstraal met hoge intensiteit. Kijk niet rechtstreeks in het eindvlak van de vezel; doen kan dus oogletsel veroorzaken.

Product Specificaties

Producteigenschappen

● Multi-kwantum Nou (MQW);

● Hoog uitgangsvermogen >50mW;

● 14-polig BTF-pakket met TEC, thermistor en optische isolator.

Producttoepassingen

● Lidar;

● Laboratorium smal lijnbreedtelichtbronnen en optische test;

● Optische vezel communicatie;

● Optische vezelsensor.

Product Details

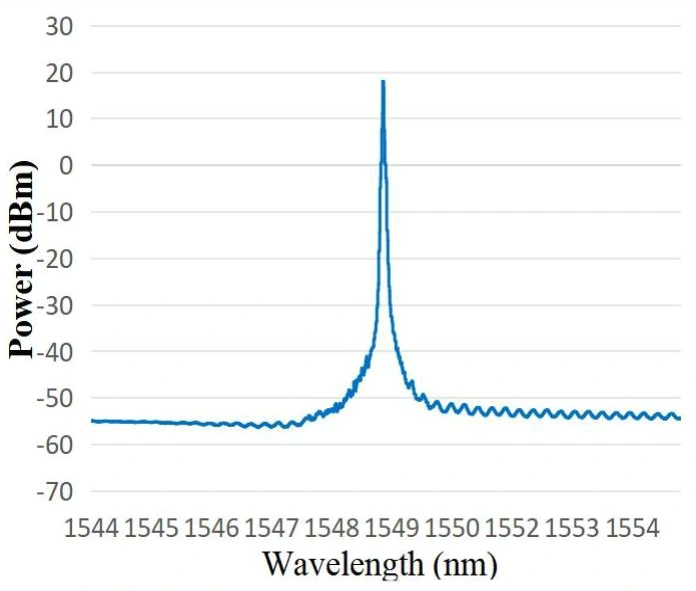

● Typisch spectrum: 1549,38 nm, WL-tolerantie kan 1550 +/- 2 nm zijn.

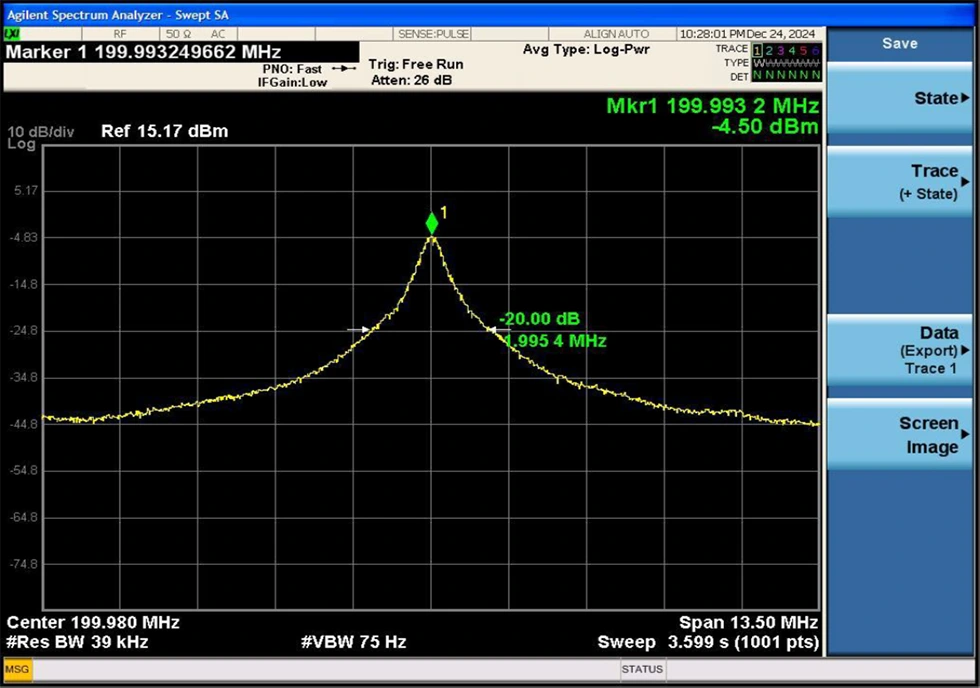

● Typische lijnbreedte: 3dB spectrale lijnbreedte <100 KHz (gelijk aan 20dB lijnbreedte / 20)

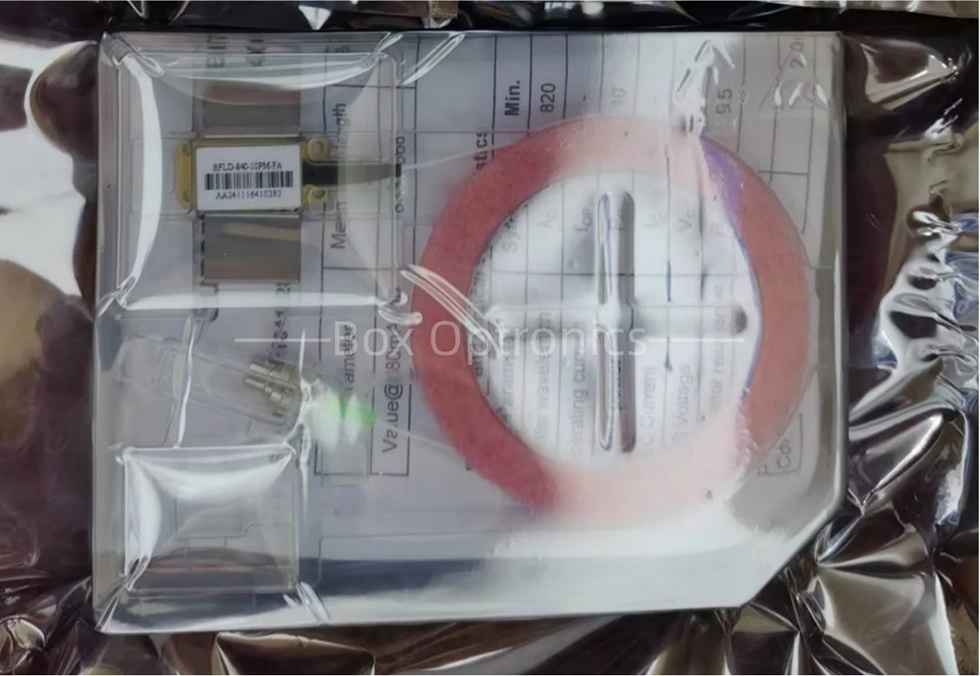

● Verpakkingsvoorbeeld

*Zelfstandig apparaat; geen ingebouwde driver (externe driver optioneel).

Bestelinformatie

bijvoorbeeld: BNLD-1550-11HSM-FA2

(Bestelinformatie: 1550 nm DFB 100 KHz BTF smalle lijnbreedte laser, 100 mW uitgangsvermogen, met SM-vezel, FC/APC-connector, type2 pin-out).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10-15 werkdagen. (Als die er zijn sommige op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Controleer de stabiliteit van het bedieningscircuit van het product om dit te voorkomen schade veroorzaakt door pulsstromen.

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet correct zijn gegrond.

● Houd u bij gebruik van het apparaat strikt aan de bedrijfsspanning en stroombereiken gespecificeerd in het gegevensblad. Belangrijke parameters, waaronder Ith (Drempelstroom), Iop max (maximale bedrijfsstroom), Vop max (maximum Bedrijfsspanning) en λc (Middengolflengte) – moeten worden vermeld specifiek in het testrapport dat bij verzending werd verstrekt. Opmerking: werking boven de absolute maximale waarden kan permanente schade aan het apparaat veroorzaken.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
