1310nm DFB 100KHz BTF laser met smalle lijnbreedte

Inhoudsopgave

1. Introductie van de 1310nm DFB 100 KHz BTF laser met smalle lijnbreedte

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

De 1310 nm DFB 100 KHz BTF smalle lijnbreedtelaser is een krachtige laser ontworpen voor toepassingen in Lidar, windradar, optisch vezeldetectie en coherente communicatie. Het beschikt over een uitgangsvermogen tot 100 mW, een bandbreedte van 3 dB van minder dan 100 kHz en een lage drempelstroom. Optioneel met SM/PM-vezel, brede bedrijfstemperatuur en hoge betrouwbaarheid. Gebruik onder ESD-bescherming en controleer de stroom en temperatuur van de aandrijving strikt, en vermijd overstroomschade.

Product Specificaties

Producteigenschappen

● SMF-28e of PM1310-vlecht;

● Uitgangsvermogen >100mW

● Smal lijnbreedte <100 KHz;

● 14-polig BTF-pakket met TEC, optische isolator, en Monitor PD.

Producttoepassingen

● Lidar;

● Windradar;

● Optische vezeldetectie;

● Coherente communicatie.

Product Details

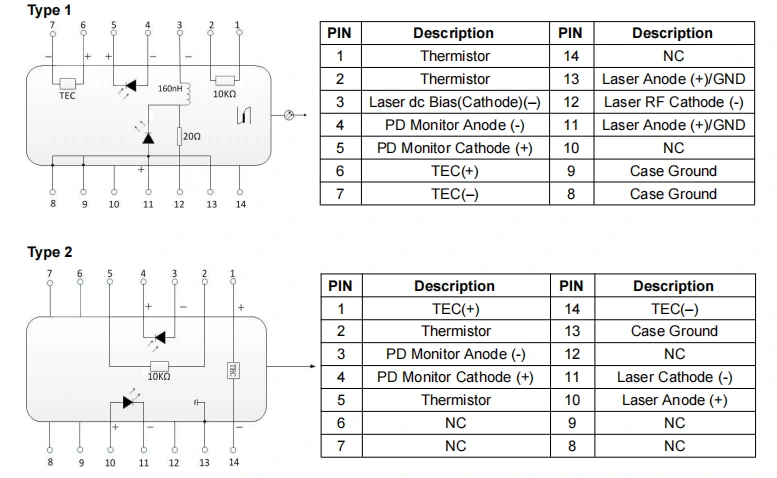

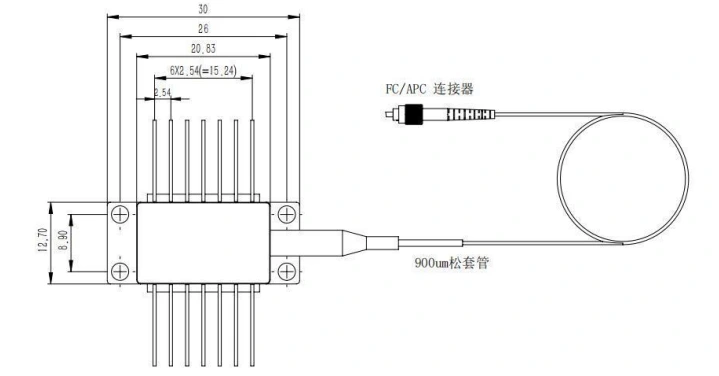

● Pakkettekening en PIN-OUT-definitie (eenheid: mm) -1310 nm DFB 100 KHz BTF-laser met smalle lijnbreedte

● Veelgestelde vragen

(1) Is het mogelijk om de golflengte te veranderen door de stroom aan te passen? Wat is het bereik?

--Ja. De huidige golflengtecoëfficiënt is 0,01 nm/mA, en de temperatuurgolflengtecoëfficiënt is 0,1 nm/℃. Het instelbare WL-bereik ligt rond ~midden WL +/- 1 nm

(2) Wat is de lijnbreedte? Biedt u een normale lijnbreedte LD?

--3dB lijnbreedte is minder dan 100 kHz. LD op MHz-niveau is beschikbaar.

(3) Wat is het bereik van de vermogensregeling?

--10~100%

(4) Levert u een beschermende glasvezelbuis en glasvezelconnector?

--Ja. 900um losse buis en FC/APC, SC/APC of andere connectoren zijn dat wel optioneel.

Bestellen informatie

bijv.: BNLD-1310-11HPM-FA

(Bestelinformatie: 1310 nm DFB 100 KHz BTF smalle lijnbreedte laser, 100 mW uitgangsvermogen, met PM-vezel, FC/APC-connector, type 1 pin-out).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad

Gegevensblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet correct zijn gegrond.

● Tijdens het opstartproces mag u nooit direct een hoge stroomsterkte toepassen, zoals hierdoor bestaat het risico dat de chip beschadigd raakt. Schakel in plaats daarvan het apparaat in op een huidig niveau dicht bij de drempel van de chip, en verhoog vervolgens geleidelijk de stroom in klein wordt verhoogd totdat het gewenste niveau is bereikt.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
