1030nm 200mW 100KHz DFB vlinderlaserdiode

Inhoudsopgave

1. Introductie van de 1030nm 200 mW 100 KHz DFB vlinderlaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

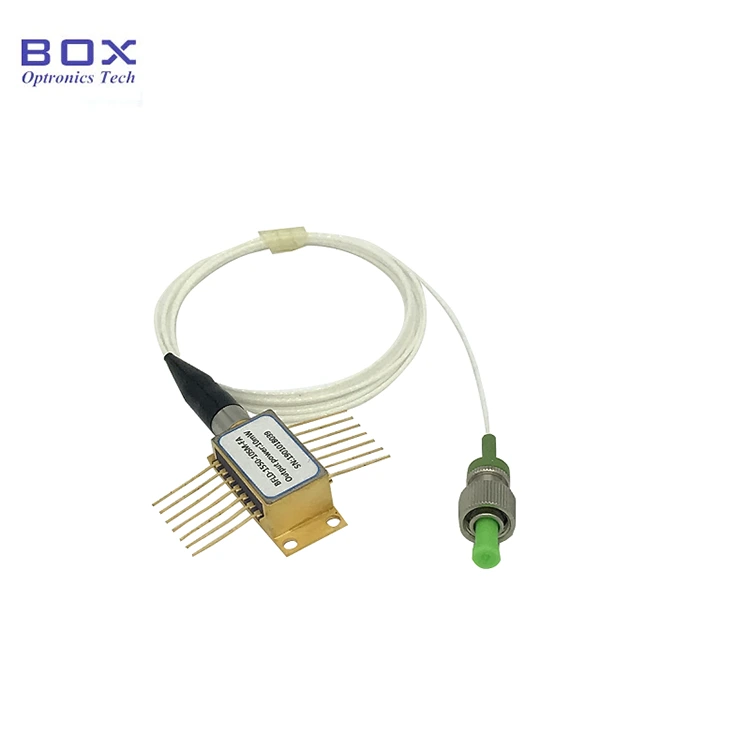

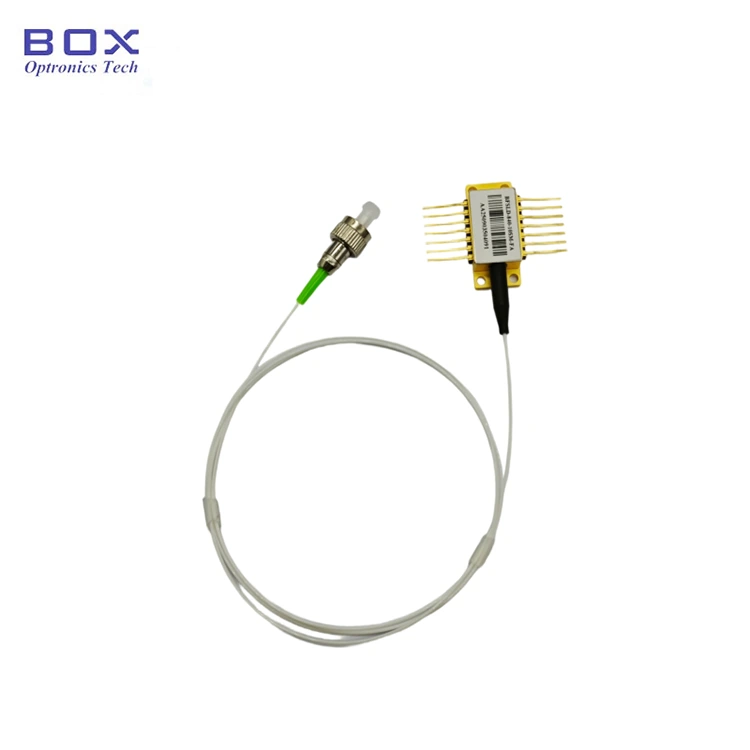

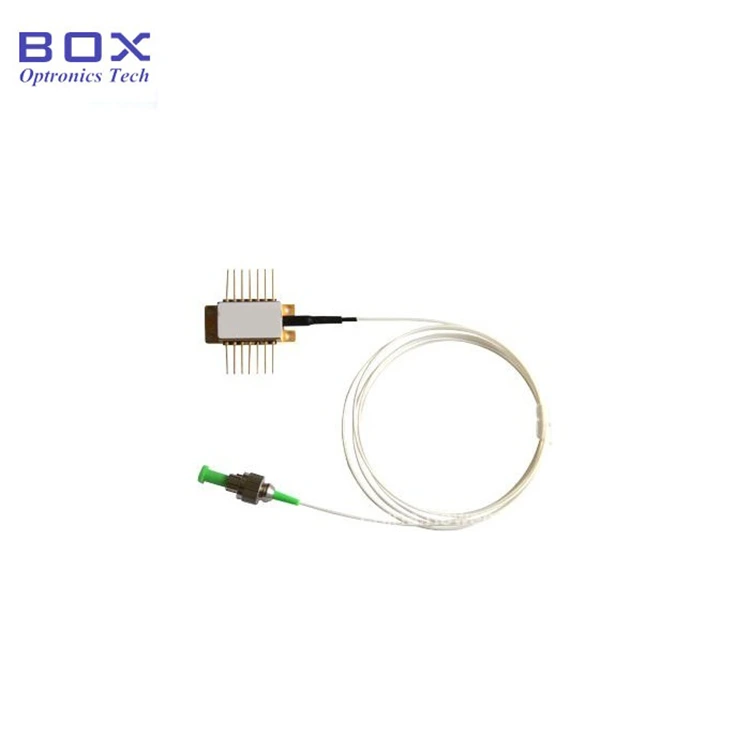

Dit is een 1030nm 200mW 100KHz DFB-vlinderlaser Diode, met +/-2nm golflengtetolerantie, een 14-pins standaard vlinderpakket, en PM980-vezel. Het beschikt over een hoog uitgangsvermogen en een smalle lijnbreedte integreert TEC en thermistor. Geschikt voor optische detectie en beeldvorming. Alsjeblieft gebruik het onder ESD-bescherming.

Product Specificaties

Producteigenschappen

● PM980 vezelvlecht;

● 200 mW hoog uitgangsvermogen;

● Onder 100 kHz smalle lijnbreedte;

● 14-polig BTF-pakket met TEC, thermistor en Monitor PD.

Producttoepassingen

● Lidar;

● Glasvezeldetectie;

● Spectroscopie;

● Zaadbron voor lasers.

Product Details

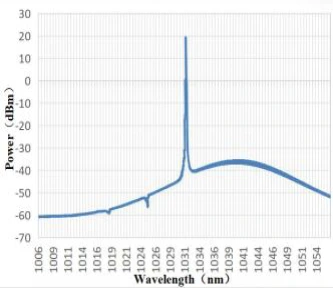

● Typisch spectrum: 1030 nm, +/-2 nm golflengtetolerantie.

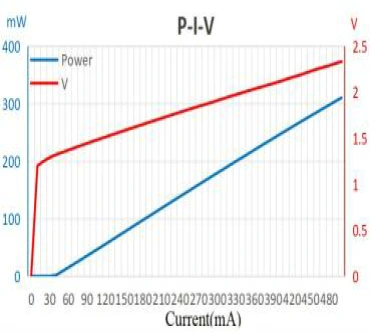

● PIV-1030nm 200mW 100KHz DFB vlinderlaserdiode

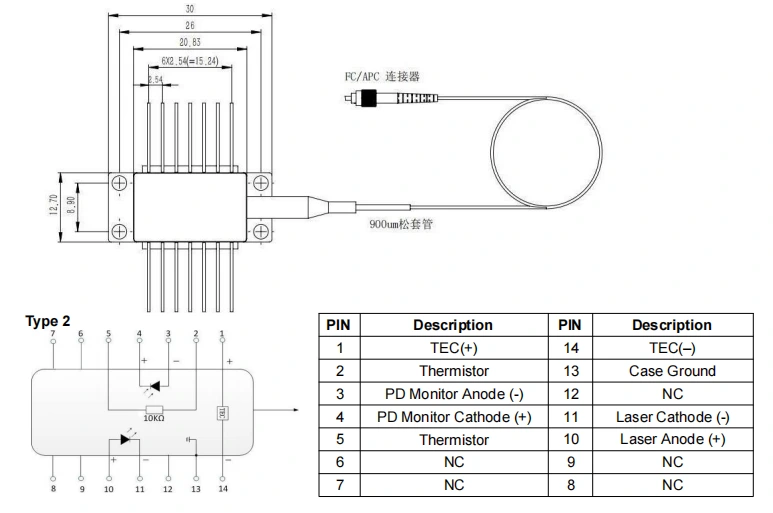

● Pakkettekening en PIN-OUT-definitie (eenheid: mm)-1030nm 200mW 100KHz DFB vlinderlaserdiode

● Veelgestelde vragen

(1) Is het mogelijk om de golflengte te veranderen door de stroom aan te passen? Wat is het bereik?

--Ja. De huidige golflengtecoëfficiënt is 0,01 nm/mA, en de temperatuurgolflengtecoëfficiënt is 0,1 nm/℃. Het instelbare WL-bereik ligt rond ~midden WL +/- 1 nm.

(2) Wat is de lengte van de varkensstaart?

--1,2 +/- 0,1 meter.

(3) Wat is het bereik van de vermogensregeling?

--10~100%

Bestellen informatie

bijv.: BNLD-1030-2HPM-FA

(Bestelinformatie: 1030nm 200mW 100KHz DFB vlinderlaserdiode, met PM980-vezel, FC/APC-connector, pomppin).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Gevaar voor laserstraling: wanneer het apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit. Kijk niet direct naar het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● ESD-bescherming: dit apparaat is dat wel elektrostatisch gevoelig. Daarom zijn strikte antistatische beschermingsmaatregelen vereist moeten worden nageleefd tijdens verpakking, transport en gebruik. Daarnaast voorzorgsmaatregelen Er moeten maatregelen worden genomen om spanningspieken in de stroomvoorziening te voorkomen, aangezien het niet naleven hiervan het gevolg kan zijn in permanente schade aan het apparaat (zorg bijvoorbeeld voor een goede aarding van de apparatuur en draag een antistatische polsband).

● Vezel- en apparaatbehandeling: optisch vezels zijn kwetsbaar. Trek niet aan het apparaat via de vezel. Bij het invoegen van of Als u het apparaat uit het stopcontact haalt, oefen dan geen druk uit op het apparaat en trek er niet aan huls aan de achterkant van de apparaatbehuizing. Voor apparaten die zijn uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector tegelijkertijd worden opgetild tijdens installatie of verwijdering.

● Pin-soldeervereisten: als de pinnen moeten worden gesoldeerd, de soldeertemperatuur mag niet hoger zijn dan 260°C, en de De soldeertijd mag niet langer zijn dan 10 seconden. Besteed bijzondere aandacht aan de volgende: tijdens het soldeerproces moet het apparaat spanningsloos zijn staat en de soldeerbout moet goed geaard zijn.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
