Productintroductie

Dit is een 1550nm 3kHz ultra-narrow linewidth glasvezel Laser met erbium-gedoteerde vezel DFB-laserholtestructuur, met CW-uitvoer vermogen 50/100/200/500/1000mW optioneel, 3dB bandbreedte minder dan 3kHz, golflengte stabiel zonder mode-hopping. Het ondersteunt benchtop- en modulaire configuraties met een RS232-communicatie-interface en bewakingssoftware voor het systeem integratie. Geschikt voor gedistribueerde detectie enzovoort.

Product Specificaties

Producteigenschappen

● Spectraal lijnbreedte ≤3 KHz;

● Volledig vezel DFB-resonantieholte;

● Golflengte stabiel zonder mode-hopping;

● DB9 Vrouwelijke (RS232) communicatie voor eenvoudige integratie.

Producttoepassingen

● LiDAR;

● Akoestisch sensoren,hydrofoons;

● Vezel Optische gedistribueerde detectie.

Productdetails

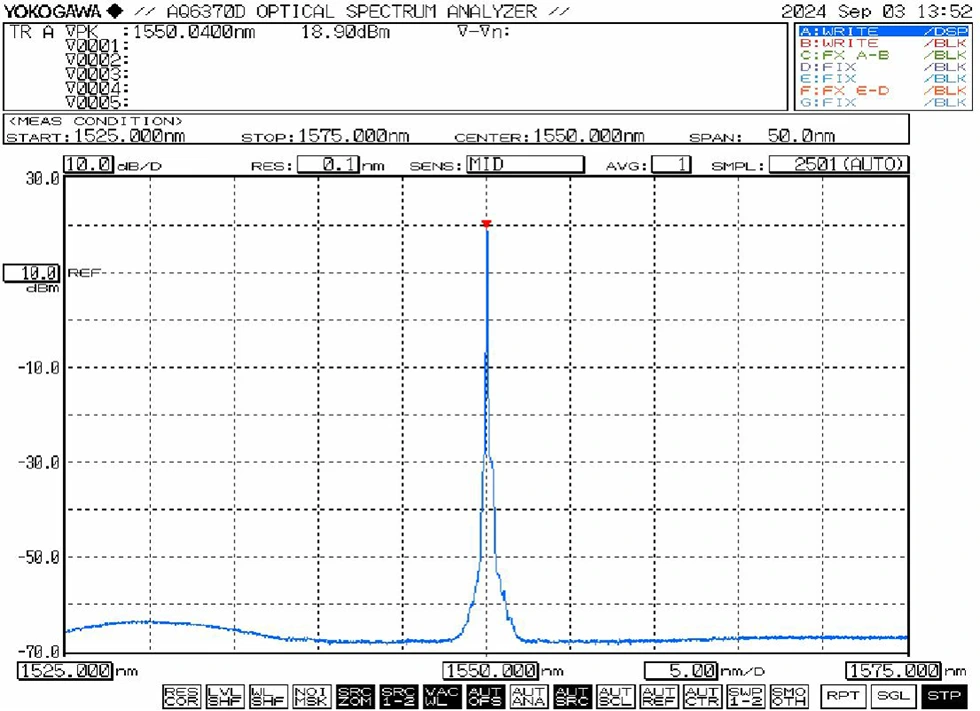

● Typisch spectrum: 1550 nm

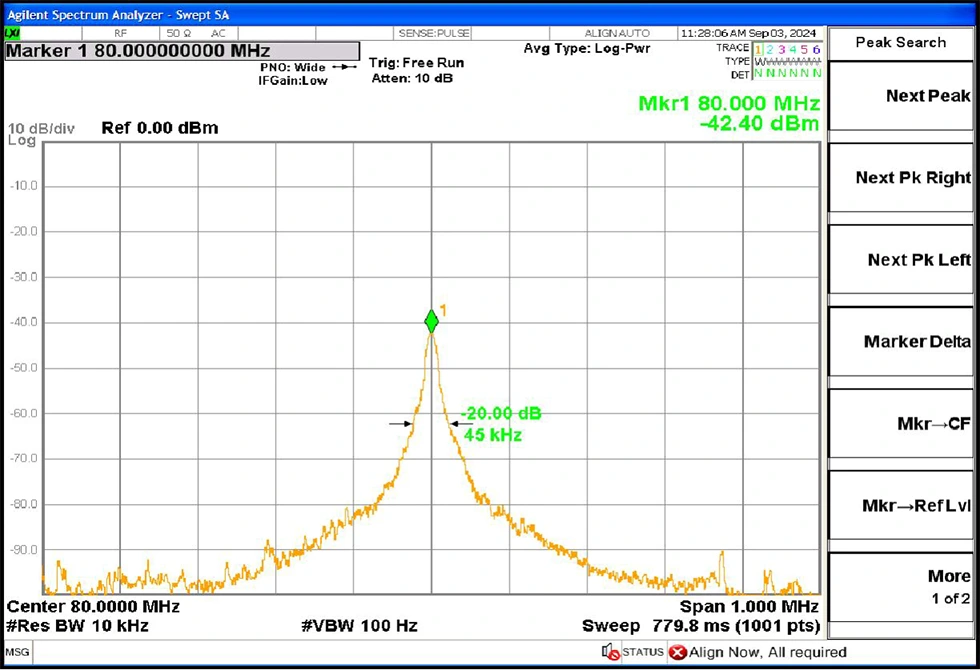

● Typische lijnbreedte: 3dB spectrale lijnbreedte≤3 KHz (gelijk aan 20dB lijnbreedte / 20)

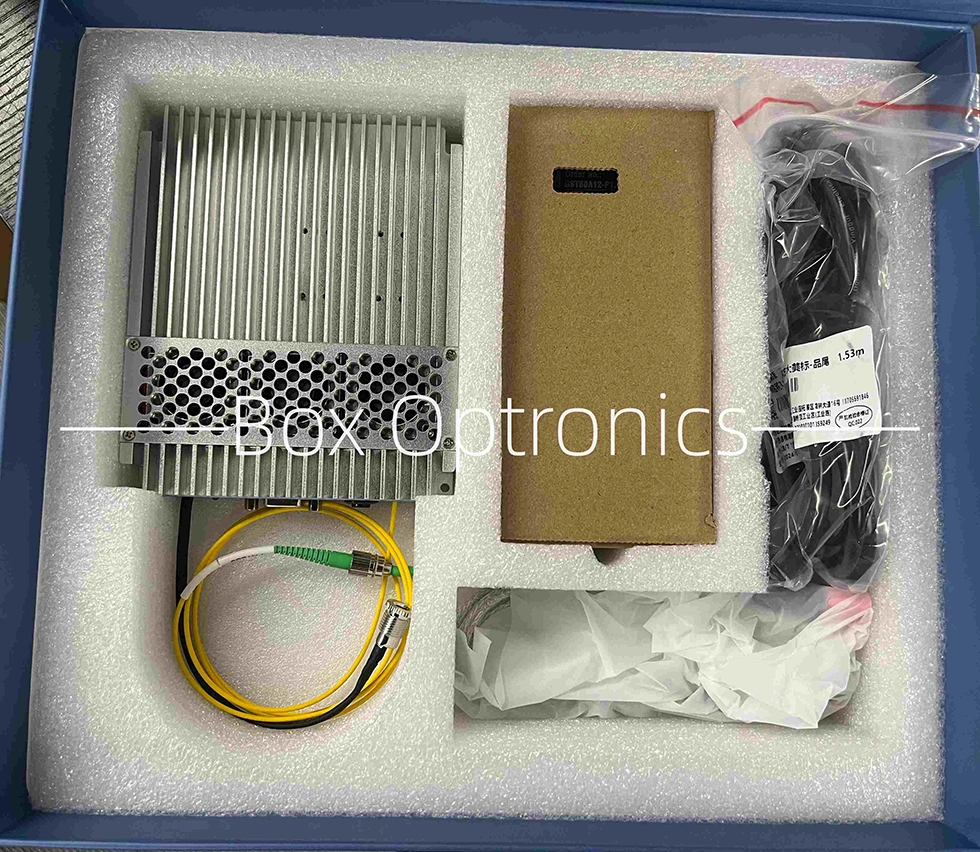

● Verpakkingsvoorbeeld

Operatie Stappen

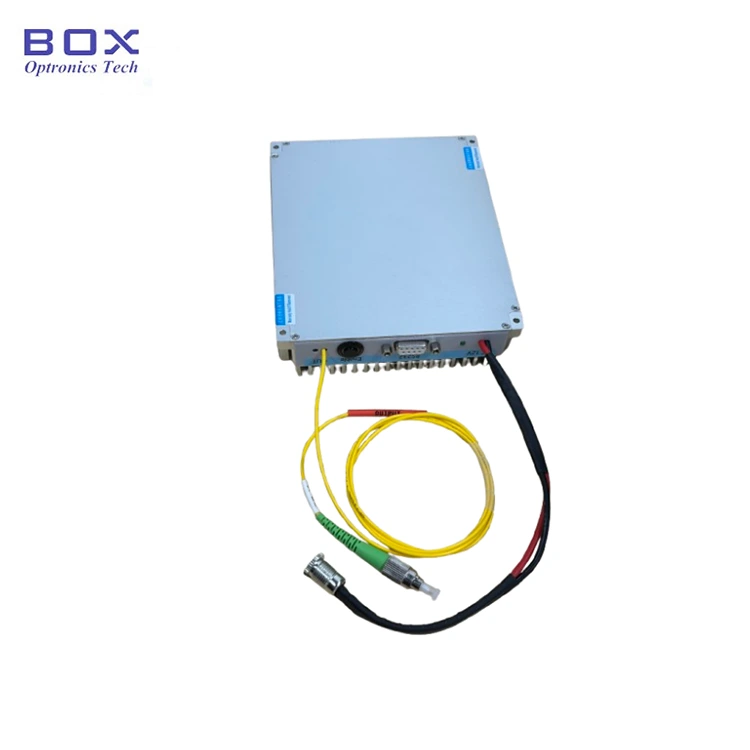

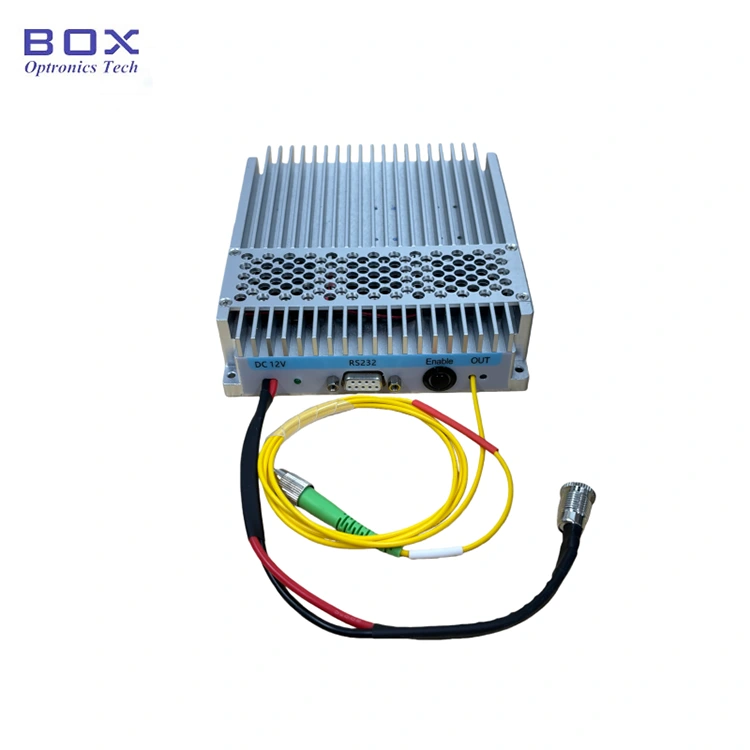

1. Uiterlijk: de module bevat een voedingsconnector, voedingsindicator, RS232 communicatie-interface, uitgangsactiveringsschakelaar en glasvezelpoort met laseruitgang.

2. Vermogen Voeding: De voedingspoort maakt gebruik van een standaard DC5,5×2,1mm-interface. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. Een U-vormig Er is een connector-voedingskabel beschikbaar voor aansluiting op een schakelaarvoeding aanvraag bij aankoop.

3.Verbinden de glasvezeljumper: verwijder de stofkap van de vezelconnector, inspecteer het eindvlak op vervuiling of schade en zorg ervoor dat reinheid voordat u verbinding maakt met andere glasvezelapparaten of testapparatuur. Voor Bij modellen met hoog vermogen wordt fusiesplitsing aanbevolen.

4.Verbinden de module naar een hostcomputer: gebruik de meegeleverde USB-RS232 seriële datakabel om de module op de computer aan te sluiten. Installeer de speciaal serieel stuurprogramma (geleverd door de fabrikant) om communicatie mogelijk te maken. Zonder het stuurprogramma kan de hostsoftware geen verbinding maken met de module.

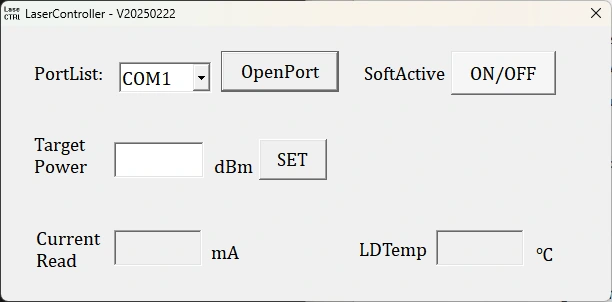

5.Software: de hostsoftware staat dit toe het aanpassen van het uitgangsvermogen en het regelen van de laseruitvoer via de "SoftActive"-knop. De software geeft de ingestelde pompstroom en het vermogen weer stroom- en temperatuurbewakingsstatus.

6.Parametergeheugen: Instellingen en status geconfigureerd via de software worden automatisch opgeslagen in de module intern geheugen. Er is geen hostcomputerverbinding vereist als de parameters dat niet doen wijziging nodig.

Bestellen informatie

bijv.: NLFL-1550-50-T-SM-M

(Bestelinformatie: 1550 nm 3 kHz ultra-narrow linewidth fiberlaser, 50 mW uitgangsvermogen, regelbaar vermogen, SM-vezel, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 15 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

1. Bedieningsinstructies en onderhoud - 1550 nm 3 kHz ultra-smalle lijnbreedte Vezellaser

● Vermijd het veelvuldig aansluiten/loskoppelen van glasvezelconnectoren om dit te voorkomen stofophoping en schade aan het eindoppervlak.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer met a glasvezel-eindvlakdetector vóór aansluiting. Sluit altijd vezels aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. Sluit ongebruikte connectoren af ​​met stofkappen.

● Bewaar de apparatuur in een droge, vochtvrije omgeving.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
