1550 nm coaxiale DFB-laser met smalle lijnbreedte

Productoverzicht-1550nm Coaxiale Pigtailed DFB-laser met smalle lijnbreedte

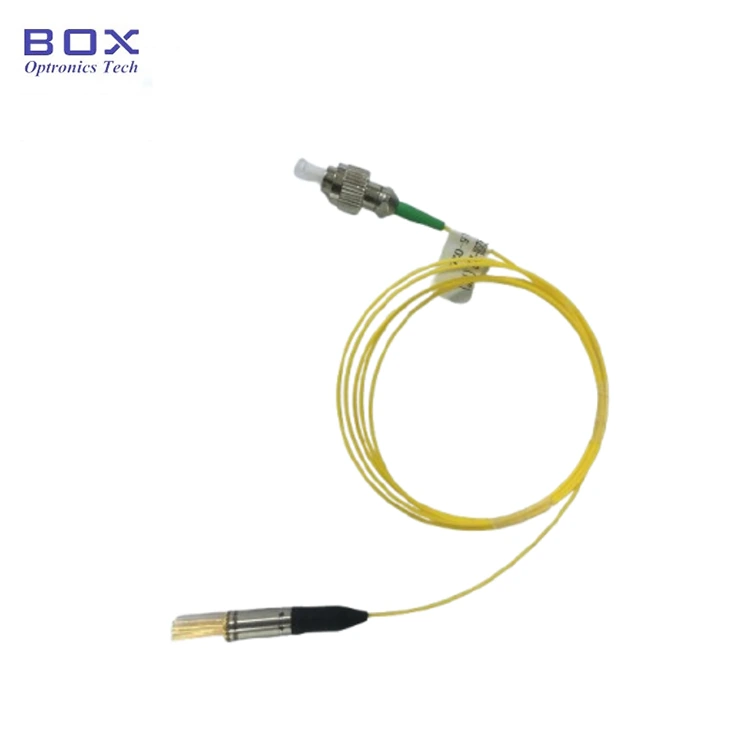

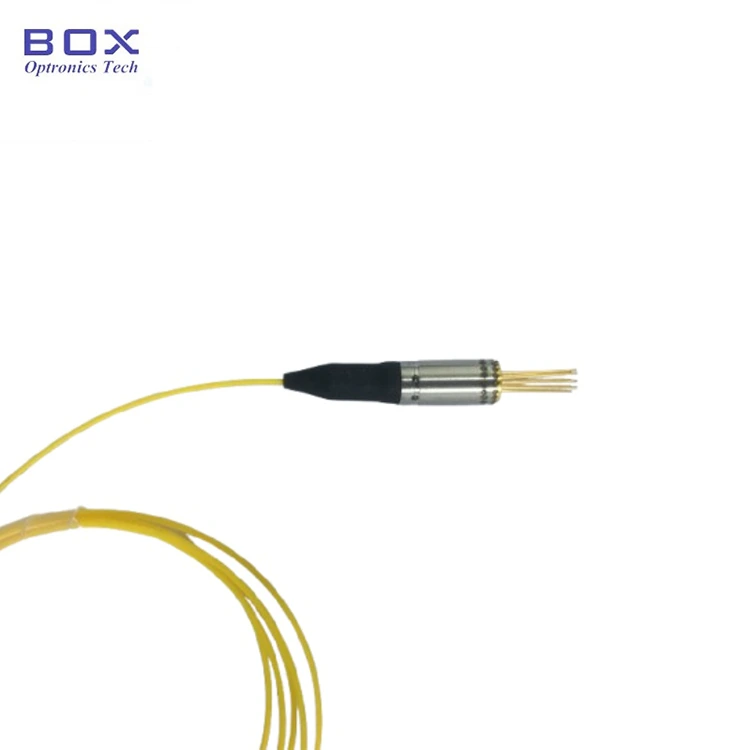

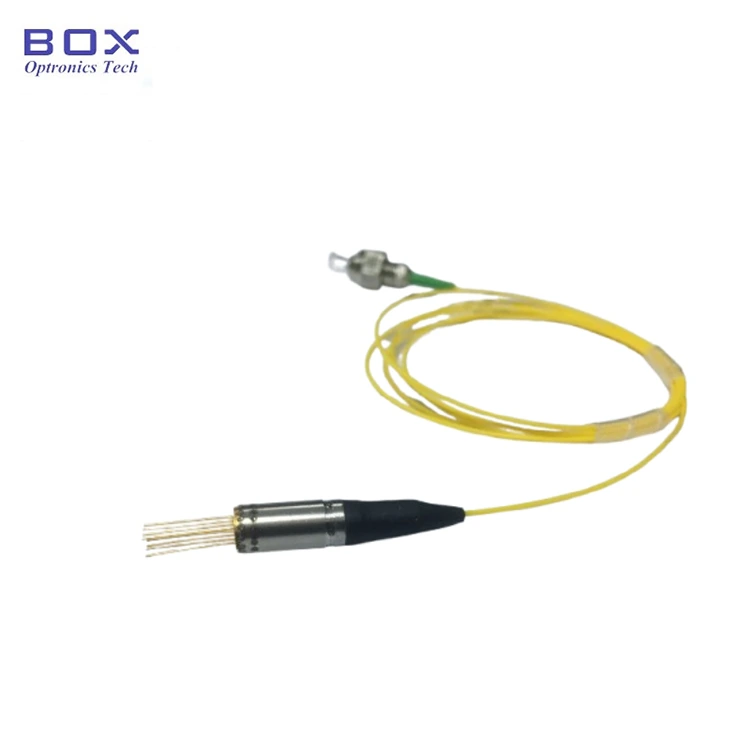

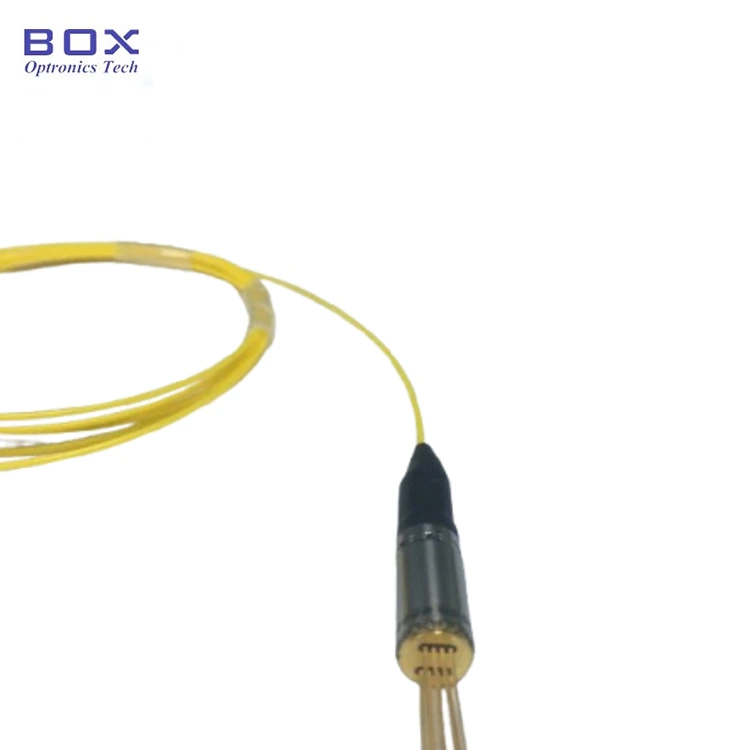

De 1550 nm smalle lijnbreedte coaxiale pigtailed DFB-laser van Box Optronics is een TEC-gekoelde gedistribueerde feedbacklaser ontworpen voor LiDAR-systemen en autonome rijtoepassingen. Het werkt op een centrale golflengte van 1550 nm en levert ≥2 mW optische output via single-mode glasvezel en een spectrale lijnbreedte van ≤500 kHz, gemeten met behulp van de zelf-heterodyne-methode. De laser integreert een thermo-elektrische koeler (TEC), thermistor, InGaAs PIN-monitorfotodiode en optische isolator in een compact coaxiaal pakket met een FC/APC- of SC/APC-vezel-pigtail.

Belangrijkste kenmerken -1550 nm coaxiale DFB-laser met smalle lijnbreedte

· Centrale golflengte: 1550 nm, +/-3 nm WL-tolerantie

· Smalle spectrale lijnbreedte: ≤500 kHz (zelf-heterodyne meetmethode)

· Optisch uitgangsvermogen: minimaal 2 mW (SM-glasvezeluitgang)

· Ingebouwde optische isolator: ≥30dB isolatie

· Geïntegreerde thermo-elektrische koeler (TEC) en thermistor

· Ingebouwde InGaAs pin-monitor fotodiode

· Werking met weinig ruis en weinig vervorming

· Hoge betrouwbaarheid en lange levensduur

Typische toepassingen -1550 nm coaxiale DFB-laser met smalle lijnbreedte

· FMCW LiDAR-systemen voor autonoom rijden en ADAS

· Coherente LiDAR voor gelijktijdige bereik- en snelheidsmeting

· LiDAR-systemen voor 3D-beeldvorming en autonome navigatie

· Industriële LiDAR-systemen voor robotica, AGV-navigatie en automatisering

· Coherente optische communicatietestsystemen en optische meetapparatuur

· Gedistribueerde glasvezeldetectiesystemen

· Optische frequentiedomeinreflectometrie (OFDR)

· Fotonicaonderzoek en coherente detectie-experimenten in het laboratorium

· OEM-integratie in LiDAR-modules, autosensoren en industriële detectieapparatuur

Productspecificaties -1550nm Coaxiale Pigtailed DFB-laser met smalle lijnbreedte

Absoluut maximale waarden (Tc = 25°C)

Optisch-elektrische kenmerken (Tc = 25°C)

TEC- en thermistorkarakteristieken

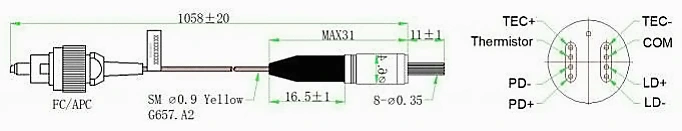

Pakket- en pindefinitie

Pakkettype: Coaxiaal hermetisch pakket met TEC

Ingebouwde componenten: Optische isolator, thermo-elektrische koeler (TEC), thermistor, InGaAs PIN-monitorfotodiode

Bestelinformatie -1550nm Coaxiale Pigtailed DFB-laser met smalle lijnbreedte

Modelnomenclatuur

BLD - X XX XX X - X XX (XX)

Voorbeeld: BLD-ND5502H-IFA(TEC)

Gegevensblad -1550 nm coaxiale DFB-laser met smalle lijnbreedte

Gegevensblad

Veelgestelde vragen (FAQ)

Vraag: Wat betekent "smalle lijnbreedte" en waarom is dit belangrijk voor LiDAR?

A: Spectrale lijnbreedte verwijst naar de breedte van het optische frequentiespectrum van de laser. Deze laser levert een lijnbreedte van < 500 kHz, gemeten volgens de zelf-heterodyne methode. Een smallere lijnbreedte resulteert over het algemeen in een langere coherentielengte, wat belangrijk is voor coherente detectietechnieken zoals FMCW LiDAR.

In FMCW LiDAR-systemen interfereren de verzonden en gereflecteerde optische signalen en genereren een slagsignaal dat wordt gebruikt voor afstands- en snelheidsmetingen. Een laser met smalle lijnbreedte helpt de coherentie te behouden, faseruis te verminderen en de meetgevoeligheid te verbeteren in toepassingen met een groot bereik en hoge resolutie.

Vraag: Wat is het verschil tussen deze coaxiale laser met smalle lijnbreedte en een DFB-laser met vlinderbehuizing?

A: Het belangrijkste verschil is de vormfactor van het pakket. Dit product maakt gebruik van een compact coaxiaal pakket met geïntegreerde TEC, thermistor, monitorfotodiode en optische isolator, waardoor het geschikt is voor LiDAR-modules met beperkte ruimte en glasvezelgekoppelde OEM-integratie.

DFB-lasers met vlinderbehuizing bieden doorgaans meer elektrische interfaces en een hogere flexibiliteit voor laboratoriumsystemen, telecomapparatuur en toepassingen die aangepaste thermische of elektrische ontwerpen vereisen.

Het geschikte pakket is afhankelijk van de systeemvereisten, waaronder grootte, thermisch beheer, elektrische interface en integratiemethode.

Vraag: Is de golflengte van 1550 nm veilig voor de auto-LiDAR?

A: Het golflengtegebied van 1550 nm wordt over het algemeen als oogveiliger beschouwd voor LiDAR-toepassingen vergeleken met kortere golflengten zoals 905 nm. Bij ongeveer 1550 nm vermindert de absorptie door de voorste structuren van het oog de blootstelling aan het netvlies aanzienlijk, waardoor LiDAR-systemen hogere toegestane optische vermogensniveaus kunnen bereiken onder de toepasselijke laserveiligheidsnormen.

De uiteindelijke oogveiligheidsclassificatie hangt af van het volledige systeemontwerp, inclusief uitgangsvermogen, straaldivergentie, modulatieformaat, blootstellingsduur en naleving van normen zoals IEC 60825.

Vraag: Wat is de minimale bestelhoeveelheid (MOQ)?

A: De MOQ is 2 stuks.
