1550,12 nm DWDM DFB-laser

Productoverzicht-1550.12nm DWDM DFB-laser

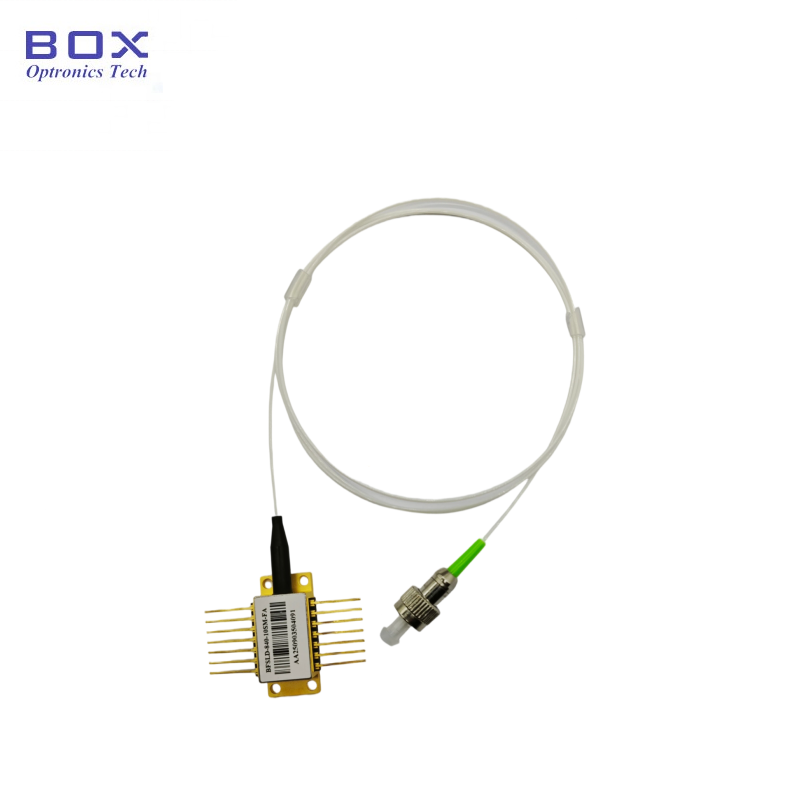

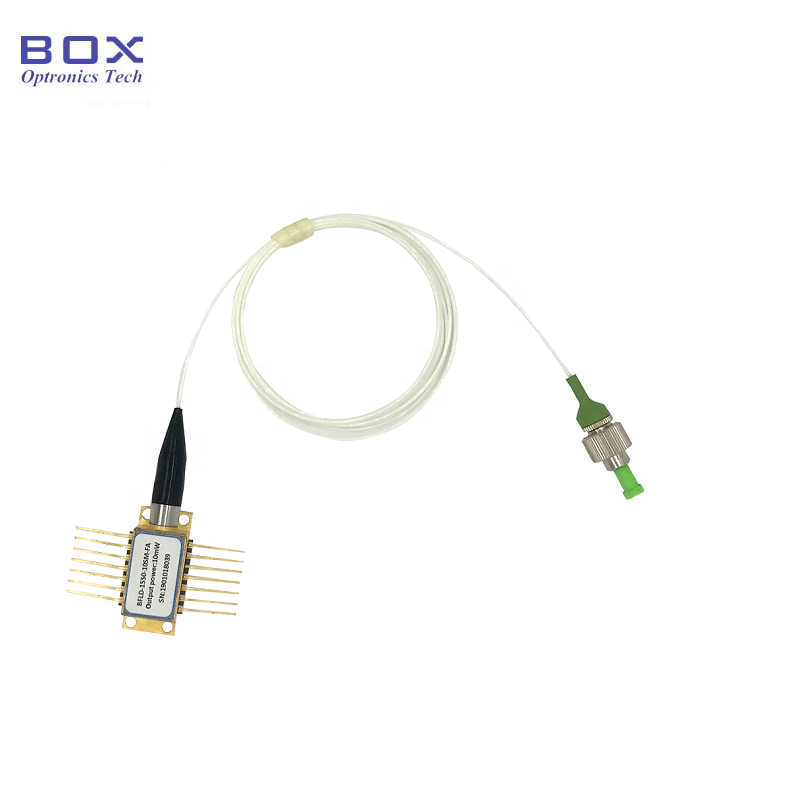

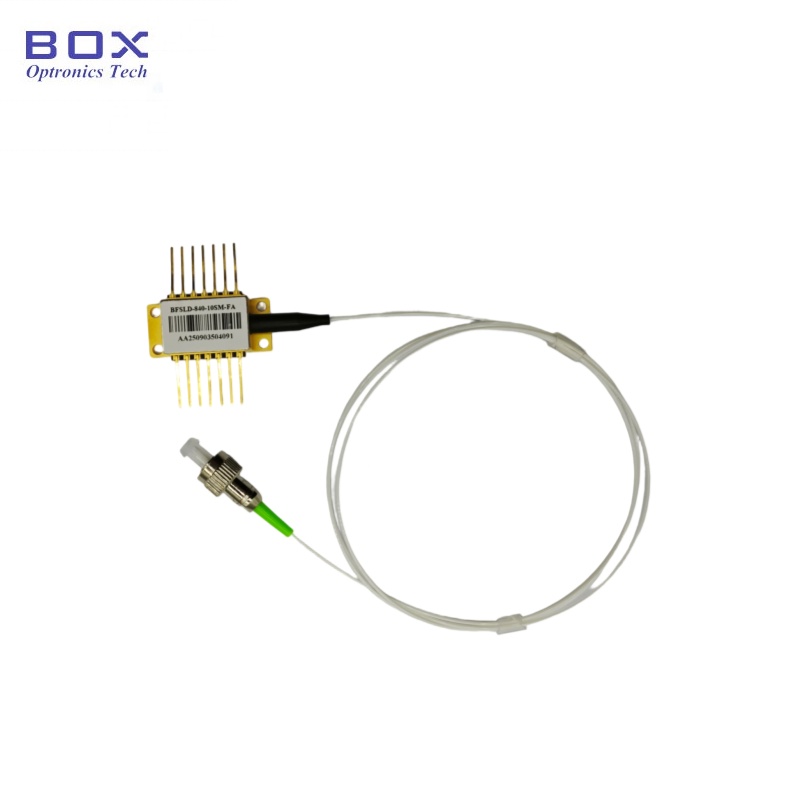

De 1550,12 nm DWDM DFB-laser (model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) is een 14-pins vlinderverpakte gedistribueerde feedbacklaserdiode, speciaal ontworpen voor analoge CATV-transmissie en DWDM optische communicatietoepassingen. Dit apparaat werkt op de standaard ITU-rastergolflengte van 1550,12 nm en levert 10 mW of 20 mW optisch uitgangsvermogen via single-mode of polarisatiebehoudende glasvezel met FC/APC-connector.

De laser is gehuisvest in een hermetisch 14-pins vlinderpakket met geïntegreerde isolator, thermo-elektrische koeler (TEC), 10kΩ thermistor en monitorfotodiode en biedt temperatuur- en vermogensstabilisatie over het volledige bedrijfstemperatuurbereik van -40°C tot +85°C. Er zijn twee pinoutconfiguraties (Type 1 en Type 2) beschikbaar voor compatibiliteit met verschillende moederbordontwerpen.

Belangrijkste kenmerken: 1550,12 nm DWDM DFB-laser

· Standaard ITU-rastergolflengte: 1550,12 nm (kanaal 34), volledig CH18–CH64-bereik optioneel

· Hoog optisch uitgangsvermogen: 10 mW of 20 mW

· Geavanceerd analoog chipontwerp geoptimaliseerd voor CATV-transmissie

· Hoge onderdrukkingsverhouding in de zijmodus: SMSR ≥30dB

· Ingebouwde optische isolator: ≥30dB isolatie bij 25°C

· Hoog optisch retourverlies: ≥40dB

· Brede modulatiebandbreedte: normaal 2,5 GHz

· 14-polig hermetisch vlinderpakket met geïntegreerde TEC en thermistor

· Geïntegreerde monitorfotodiode voor stroombewaking

· Vezelopties: SMF-28e single-mode of PMF-1550 polarisatiebehoudende glasvezel

· Standaard FC/APC-connector, 1,0 m pigtail (900 μm losse buis)

· Breed bedrijfstemperatuurbereik: -40°C tot +85°C

· Twee pinoutconfiguraties (Type 1/Type 2) voor ontwerpflexibiliteit

Typische toepassingen: 1550,12 nm DWDM DFB-laser

· CATV-uitzendnetwerken en kopstationtransmissiesystemen

· Netwerken met beperkte glasvezelbronnen (golflengtemultiplexing)

· Kabeltelevisiehub en distributieapparatuur

· Optische zendmodules voor analoge RF-over-glasvezel

· Glasvezeltest- en meetinstrumenten

· Satelliet- en RF-signaaldistributie via glasvezel

· Onderzoek en ontwikkeling in laboratoria voor optische communicatie

· OEM-integratie in CATV- en telecomapparatuur

Productspecificaties-1550.12nm DWDM DFB-laser

Absolute maximale beoordelingen

Elektro-optische kenmerken (T = 25°C, IF = IOP)

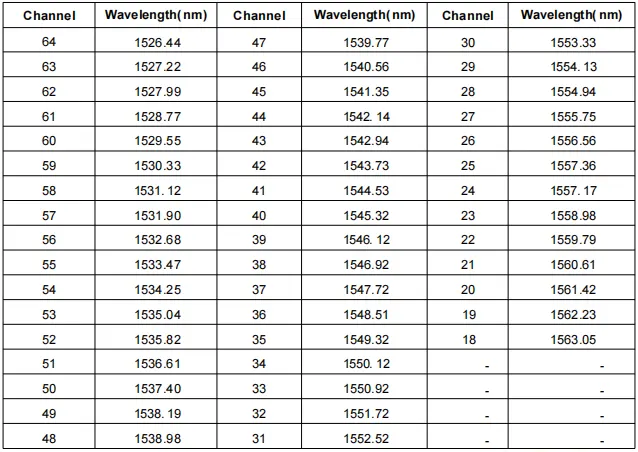

ITU-rastergolflengtereferentie (geselecteerde kanalen)

Opmerking: Volledige ITU-rasterkanalen CH18–CH64 (1526,44nm–1563,05nm) zijn op aanvraag verkrijgbaar.

Specificaties optische vezel: 1550,12 nm DWDM DFB-laser

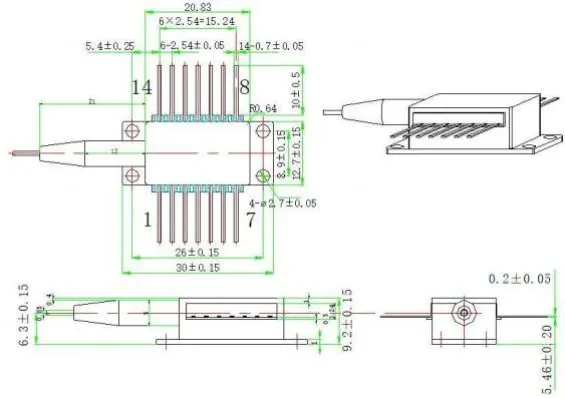

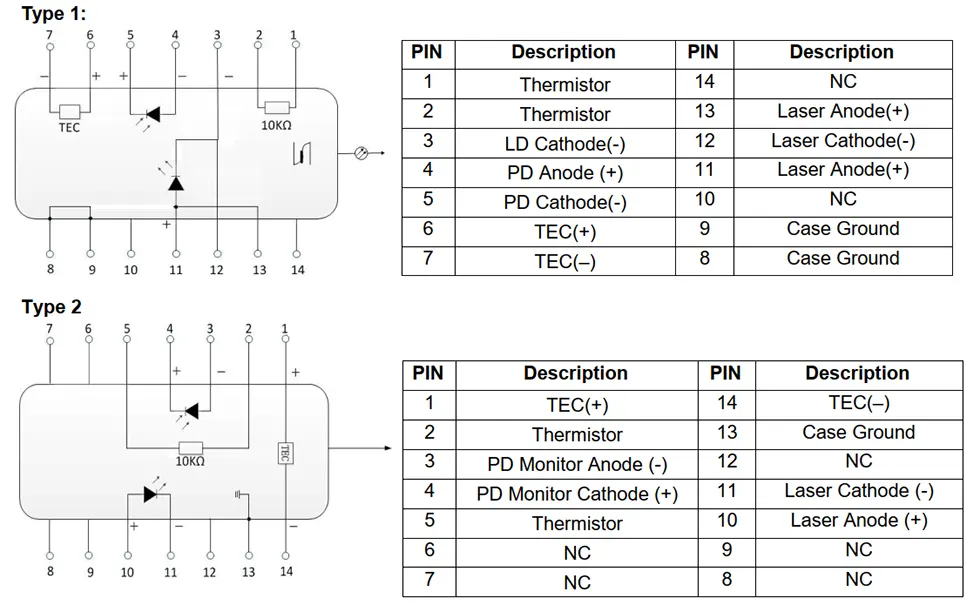

Pakket- en pindefinitie-1550.12nm DWDM DFB-laser

Bestelinformatie-1550.12nm DWDM DFB-laser

Modelnomenclatuur

BFLD - XXXX - XX - XX - XX (-X)

Voorbeeld: BFLD-CH34-10SM-FA

Waarom kiezen voor Box Optronics DWDM DFB-lasers?

· Bewezen DFB-laserchiptechnologie met analoog geoptimaliseerd ontwerp voor CATV-toepassingen

· 100% functionele testen en inbrandscreening vóór verzending

· Volledige ondersteuning voor ITU-rastergolflengten (CH18–CH64) met nauwe golflengtetolerantie

· Concurrerende prijzen met directe levering in de fabriek

· Flexibele bestelhoeveelheden — ondersteuning voor zowel R&D-prototypes als volumeproductie

· Aanpassingsopties voor golflengte, vermogen, vezeltype, connector en pinconfiguratie

· Leveringsstabiliteit op lange termijn voor CATV-netwerkimplementatie en productieprogramma's

· Hermetische vlinderverpakking met geïntegreerde TEC voor betrouwbare werking bij hoge temperaturen

· Internationale verzending via DHL/UPS/FedEx met volledige tracking

Veelgestelde vragen (FAQ)

Vraag: Wat is het verschil tussen deze DWDM DFB-laser en een standaard DFB-laser?

A: Deze DFB-laser met ITU-raster combineert nauwkeurige golflengteregeling met analoge CATV-geoptimaliseerde prestaties. Het beschikt over een geoptimaliseerd laserchipontwerp voor een hoge carrier-to-noise ratio (CNR), lage vervormingsprestaties (CSO/CTB) en stabiele optische output.

Vergeleken met standaard DFB-lasers die voornamelijk zijn ontworpen voor digitale optische communicatie, zijn CATV DFB-lasers specifiek geoptimaliseerd voor analoge modulatietoepassingen waarbij lineariteit en ruisprestaties van cruciaal belang zijn.

Vraag: Welke ITU-rastergolflengten zijn beschikbaar?

A: We bieden ITU-T-rastergolflengten van CH18 (1563,05 nm) tot CH64 (1526,44 nm), waarmee veelgebruikte C-band DWDM-kanalen worden gedekt. Aangepaste golflengten zijn beschikbaar volgens specifieke systeemvereisten.

Vraag: Wat is het verschil tussen SMF- en PMF-glasvezelopties?

A: SMF-28e is een standaard single-mode glasvezel, geschikt voor de meeste CATV- en algemene optische communicatietoepassingen waarbij polarisatie niet kritisch is. PMF-1550 is een polarisatiebehoudende vezel, ontworpen voor polarisatiegevoelige systemen. Voor PM-vezels is de langzame as uitgelijnd met de connectorsleutel. Selecteer op basis van uw systeempolarisatievereisten.

Vraag: Waarom is een ingebouwde isolator belangrijk voor CATV-toepassingen?

A: Optische feedback veroorzaakt door vezelreflecties of optische componenten kan ruis, golflengte-instabiliteit en signaalverslechtering in analoge transmissiesystemen veroorzaken. De ingebouwde optische isolator onderdrukt optische feedback en zorgt voor een stabiel uitgangsvermogen, weinig ruis en betrouwbare CATV-transmissieprestaties.

Vraag: Wat is de minimale bestelhoeveelheid (MOQ)?

A: De MOQ is 1 st. Wij ondersteunen flexibele bestelhoeveelheden. Standaardmodellen kunnen in kleine hoeveelheden worden geleverd voor R&D en prototyping, maar ook in grotere volumes voor de implementatie en productie van CATV-netwerken. Neem contact op met ons verkoopteam voor specifieke prijzen bij de door u gewenste hoeveelheid.

Vraag: Kan ik een aangepaste golflengte-, stroom- of connectorconfiguratie krijgen?

A: Ja, we bieden uitgebreide aanpassingsopties, waaronder elke ITU-rastergolflengte (CH18–CH64), aangepaste uitgangsvermogensniveaus binnen 6–20 mW, alternatieve vezeltypen en -lengtes, verschillende connectortypen (FC/APC, SC/APC, LC, enz.) en op maat gemaakte pinconfiguraties (Type 1 of Type 2). Neem contact met ons op met uw specifieke vereisten en ons engineeringteam zal de haalbaarheid beoordelen en een offerte uitbrengen.

Gegevensblad en testblad

Gegevensblad

Testblad

Doorlooptijd

· Standaardeenheden (modellen op voorraad): 3-5 werkdagen

· Standaardproductie: 2~3 weken

· Volumebestellingen: neem contact met ons op voor een productieschema

· Aangepaste bestellingen: 3-4 weken

· Internationale verzending: ~5 werkdagen (DHL/UPS/FedEx Express)

Bedieningsopmerkingen en behandeling

· Laserdiodes zijn gevoelige apparaten voor elektrostatische ontladingen (ESD). Gebruik altijd de juiste ESD-bescherming bij het hanteren ervan

· Vermijd het aanraken van het vezeluiteinde en de optische componenten met blote vingers om besmetting te voorkomen

· Bewaar ongebruikte apparaten in een ESD-veilige verpakking bij de aanbevolen opslagtemperatuur (-40°C tot +85°C)

· Overschrijd de absolute maximale waarden die in het gegevensblad staan ​​vermeld niet

· Gebruik altijd een laserdiodedriver met stroombegrenzing en overspanningsbeveiliging

· Schakel TEC-temperatuurstabilisatie in voordat u laserstroom toepast voor optimale prestaties en betrouwbaarheid

· Vermijd overmatig buigen van de vezelvlecht om vezelbeschadiging te voorkomen

· Maak de glasvezelconnectoren schoon met het juiste reinigingsgereedschap voordat u ze aansluit, om schade en verlies van plaatsing te voorkomen

· Het gebruik van de laser boven de nominale stroom of buitentemperatuurbereik kan de levensduur verkorten en permanente schade veroorzaken
