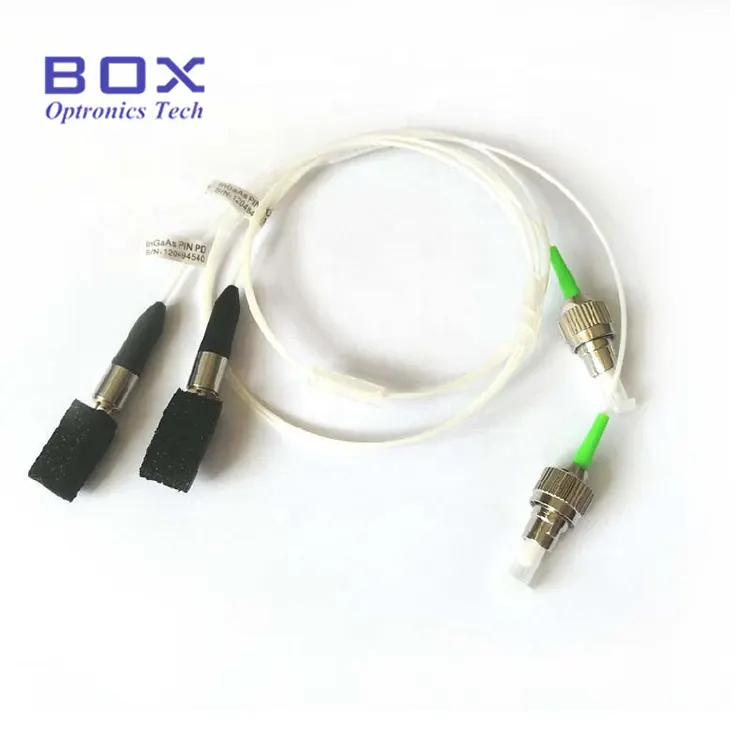

De coaxiale pigtailed InGaAs PIN-fotodiodedetector is een optische detector met een spectraal responsbereik van 1100-1650 nm. Het biedt een hoge responsiviteit bij veelgebruikte golflengten van 1310 nm en 1550 nm en is ontworpen voor glasvezelcommunicatie, CATV, detectie en test- en meettoepassingen. De BPD-70P10B-FA beschikt over een actief gebied van 70um en een glasvezel-pigtail van 1 meter met een FC/APC-connector, en is uit voorraad leverbaar. Andere actieve-gebied-, pakket-, glasvezel-, connector- en pinout-configuraties zijn aangepast voor OEM-integratie.
· Breed spectraal responsbereik: 1100 nm tot 1650 nm
· Hoge responsiviteit, lage donkerstroom en lage junctiecapaciteit
· Grote bandbreedte: 2,5 GHz
· Snelle stijg-/dalingstijd: 0,3 ns
· Pigtailed glasvezeluitgang met FC/APC of andere connector (optie voor aansluiting ook verkrijgbaar)
· Analoge optische ontvangers voor CATV- en glasvezelvideotransmissie
· Breedband RF-over-glasvezeldetectiesystemen
· Optische test- en meetinstrumenten, inclusief OTDR-signaaldetectie
· Gedistribueerde glasvezeldetectie, zoals gedistribueerde akoestische detectie (DAS)
· Monitoring van optisch vermogen in EDFA-, DWDM- en lasersystemen
· Fotonicalaboratoriumonderzoek en OEM-systeemintegratie
|
Parameter |
Symbool |
Voorwaarde |
Beoordeling |
Eenheid |
|
Verzadiging Optisch vermogen |
PS |
CW |
5 |
mW |
|
Voorwaartse stroom |
ALS |
CW |
10 (typisch) |
mA |
|
Omgekeerde spanning |
VRPD |
CW |
30 |
V |
|
Omgekeerde stroom |
IRPD |
CW |
5 |
mA |
|
Bedrijfstemperatuur |
BOVENKANT |
- |
-40~+85 |
°C |
|
Opslagtemperatuur |
TS |
- |
-40~+85 |
°C |
|
Parameter |
Symbool |
Testconditie |
Min. |
Typ. |
Max. |
Eenheid |
|
Golflengtebereik |
λ |
- |
1100 |
- |
1650 |
nm |
|
Responsiviteit @ 1310 nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
A/W |
|
Responsiviteit @ 1550 nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
A/W |
|
Donkere stroom |
Identiteitskaart |
Vr=5V |
- |
0.2 |
0.5 |
nA |
|
Verbindingscapaciteit |
C |
Vr=5V, f=1MHz, behuizing open |
- |
0.6 |
0.75 |
pF |
|
Stijgtijd/dalingstijd |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Bandbreedte (-3dB) |
BW |
Vr=5V, 50Ω belasting, kabellengte=6mm, behuizing open |
2.5 |
- |
- |
GHz |
|
Samengestelde tweede orde beat |
CSO |
- |
- |
-70 |
- |
dB |
|
Samengestelde derde orde beat |
CTB |
- |
- |
-80 |
- |
dB |
|
Bedrijfsspanning |
V |
- |
- |
-5 |
- |
V |
|
Optisch retourverlies |
ORL |
λ=1310 nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
Voorbeeld: BPD-70P10B-FA (70 m actief gebied, Pigtailed-type, 1,0 m glasvezel, Type B-pinout, FC/APC-connector)
|
Veld |
Code |
Beschrijving |
|
Productserie |
BPS |
Box Fotodiode-serie |
|
Actief gebied |
55 / 70 / 3H / Anders |
55 = φ55μm; 70 = φ70 μm; 3H = φ300 μm; Anders = maatwerk |
|
PD-type |
P/R |
P = type met paardenstaart; R = Type stopcontact |
|
Vezellengte |
05 / 10 / Anders |
05 = 0,5 m; 10 = 1,0 m; Anders = aangepaste lengte |
|
Pin-out |
A / B / C / Nul |
EEN = Type A; B = Type B; C = Type C |
|
Connector |
FA / SA / FC / SC / ST / Overige |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Anders = maatwerk |
|
Materiaal |
Nul / C / M / P |
Nul = standaard; C = keramiek; M = metaal; P = kunststof |
Opmerking: Pigtail-lengte en vast kaartformaat kunnen worden aangepast. De productstructuur, grootte, optische parameters en procestechnologie-eisen kunnen worden ontworpen volgens de eisen van de klant.
A: De belangrijkste verschillen zijn het pakketontwerp en de systeemintegratie. De coaxiale pigtailed-detector integreert de InGaAs PIN-fotodiode in een hermetisch coaxiaal pakket met een fiber-pigtail, waardoor een directe glasvezelverbinding en hoogfrequente prestaties worden geboden voor toepassingen zoals CATV-ontvangers en optische testapparatuur. TO5/TO46-fotodiodes maken gebruik van metalen behuizingen met optische vensters en vereisen een externe optische koppeling, waardoor ze beter geschikt zijn voor detectie in de vrije ruimte en voor het meten van optisch vermogen.
A: De pigtailed-versie heeft een permanent bevestigde glasvezel voor directe optische verbinding, terwijl de ontvangerversie een afneembare glasvezelinterface biedt voor gemakkelijke aansluiting en vervanging. De keuze hangt vooral af van de vereisten voor systeemintegratie: pigtailed-pakketten zijn geschikt voor vaste OEM-installaties, terwijl contactdozen handig zijn voor test- en laboratoriumapparatuur.
A: De diameter van het actieve gebied moet worden gekozen op basis van uw optische bundelgrootte, koppelingsschema en doeldetectiebandbreedte. Kleinere diameters van het actieve gebied zorgen voor een lagere junctiecapaciteit en een snellere respons, terwijl chips met een groter oppervlak een hogere optische verzamelefficiëntie en een ontspannen uitlijningstolerantie opleveren. Voor glasvezelgekoppelde systemen kunnen middelgrote opties zoals 70 um een goede afweging maken tussen bandbreedte en uitlijningsvrijheid.
· 1 mm actieve InGaAs PIN-fotodiode
· 5 mm InGaAs PIN-fotodiode TO5
· Silicium fotodiode TO46
· C-band Erbium-gedoteerde vezelversterker
· Volg de juiste ESD-beschermingsprocedures bij het hanteren van de fotodiode, aangezien InGaAs PIN-fotodiodes ESD-gevoelige apparaten zijn.
· Vermijd het aanraken van het glasvezeluiteinde of de optische connector met blote vingers.
· Overschrijd de absolute maximale waarden die in het gegevensblad staan vermeld niet.
· Vermijd overmatig buigen of mechanische spanning op de vezelvlecht.
