1 mm actief gebied InGaAs PIN-fotodiode

Productoverzicht - InGaAs PIN-fotodiode met actief gebied van 1 mm

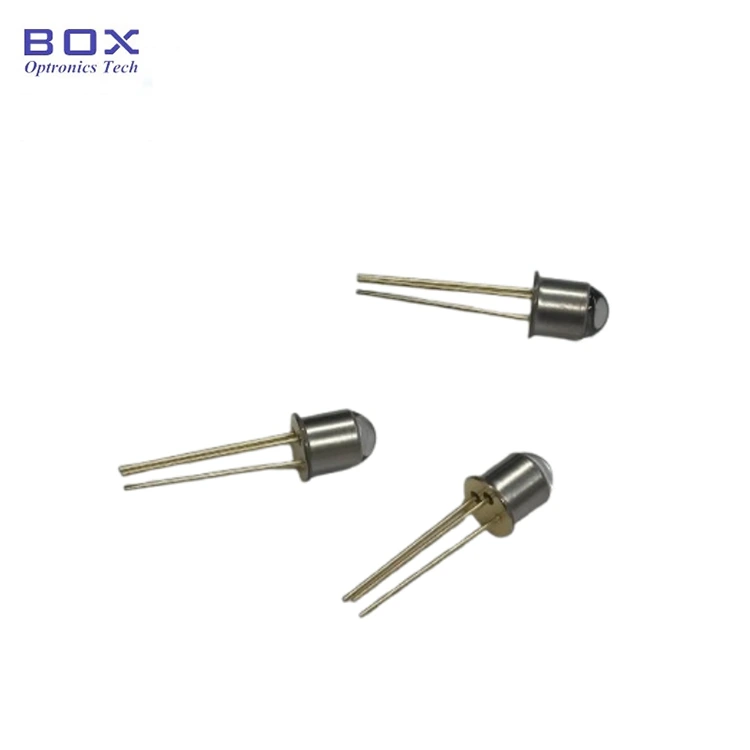

De 1 mm actieve InGaAs PIN-fotodiode (modellen: BPD-1STO46B-BL en BPD-1STO46B-FW) van Box Optronics is een compacte, hooggevoelige InGaAs PIN-fotodetector ontworpen voor optische detectie in het nabije infrarood in het golflengtebereik van 900 nm tot 1650 nm. Met een actief gebied met een diameter van 1 mm biedt het een uitgebalanceerde combinatie van lichtopvangcapaciteit, koppelingstolerantie en detectieprestaties voor optische vermogensmeting, glasvezelinstrumentatie en optische monitoringtoepassingen.

Er zijn twee TO46-pakketconfiguraties beschikbaar: de BPD-1STO46B-BL met een kogellensvenster voor verbeterde koppelingsefficiëntie met gefocuste of glasvezelgekoppelde optische signalen, en de BPD-1STO46B-FW met een vlak venster voor optische detectie in de vrije ruimte en toepassingen die een vlakke optische interface vereisen. Beide versies zijn voorzien van een hermetische TO46-metalen verpakking voor een betrouwbare werking op de lange termijn.

Belangrijkste kenmerken: InGaAs PIN-fotodiode met actief gebied van 1 mm

· 1 mm actieve gebiedsdiameter

· Breed spectraal responsbereik: 900 nm-1650 nm

· Hoge responsiviteit: 0,9 A/W typisch bij 1310 nm, 0,95 A/W bij 1550 nm

· Lage donkerstroom en lage junctiecapaciteit

· Compact TO46 hermetisch metalen pakket

· Twee vensteropties: kogellens (BL) voor verbeterde koppelingsefficiëntie, vlak venster (FW) voor detectie van vrije ruimte

Typische toepassingen: InGaAs PIN-fotodiode met actief oppervlak van 1 mm

· Optische vermogensmeters en optische vermogensbewakingssystemen

· Gezeloptische test- en meetapparatuur

· EDFA en vermogensbewaking van optische versterkers

· NIR-spectroscopie en optische detectiesystemen

· Optische detectietoepassingen in de vrije ruimte

· Karakterisering en kalibratie van optische componenten

· Fotonica-instrumentatie en OEM-integratie

Productspecificaties -1 mm actief gebied InGaAs PIN-fotodiode

Absoluut maximale waarden (TC = 25°C)

Elektro-optische kenmerken (TC = 25°C)

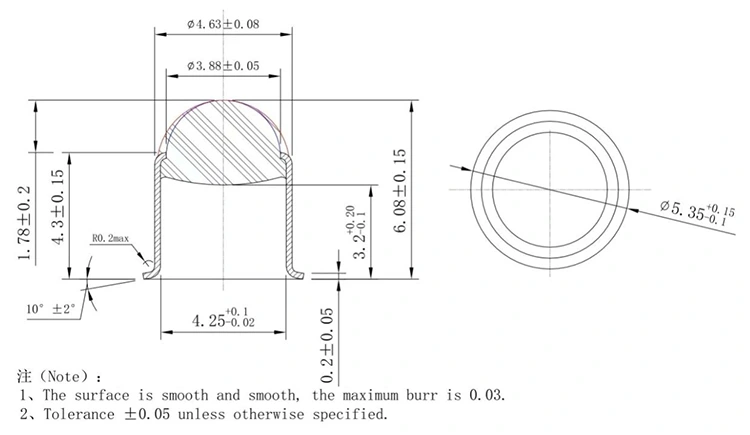

Pakket- en pindefinitie -1 mm actief gebied InGaAs PIN-fotodiode

Pakkettype: TO46 hermetisch metalen pakket

Kogellens:

Vlak raam:

Bestelinformatie -1 mm actief gebied InGaAs PIN-fotodiode

Modelnomenclatuur

BPS - X X TOT XX - X - X

Voorbeeld: BPD-1STO46B-FW

Gegevensblad -1 mm actief gebied InGaAs PIN-fotodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

Veelgestelde vragen (FAQ)

Vraag: Wat is het verschil tussen de versies BL (ballens) en FW (vlak venster)?

A: De BPD-1STO46B-BL is voorzien van een kogellensvenster dat de optische koppelingsefficiëntie verbetert door invallend licht te focussen op het actieve gebied van 1 mm. Het is geschikt voor vezelgekoppelde optische signalen, gefocusseerde bundels en toepassingen die een hogere koppelingstolerantie vereisen, zoals optische vermogensmeting en glasvezeltestapparatuur.

De BPD-1STO46B-FW is voorzien van een vlak optisch venster zonder focusserende optica, waardoor een directe optische interface wordt geboden voor optische detectie- en meettoepassingen in de vrije ruimte waarbij het behouden van het oorspronkelijke straalprofiel belangrijk is.

Beide versies gebruiken dezelfde InGaAs PIN-fotodiodechip en TO46 hermetische behuizing, terwijl de optische vensterconfiguratie kan worden geselecteerd op basis van de koppelingsmethode en toepassingsvereisten.

Vraag: Welk golflengtebereik kan deze 1 mm InGaAs-fotodiode detecteren?

A: Deze InGaAs PIN-fotodiode biedt een breed nabij-infrarood spectraal responsbereik van 900 nm tot 1650 nm, en bestrijkt veelgebruikte optische golflengten, waaronder communicatiebanden van 1310 nm en 1550 nm. De responsiviteit is gespecificeerd op 1310 nm (typisch 0,9 A/W) en 1550 nm (typisch 0,95 A/W). Het is geschikt voor optische vermogensmeting, lasermonitoring, optische detectie en instrumentatietoepassingen die betrouwbare NIR-detectie vereisen.

Vraag: Wat is de minimale bestelhoeveelheid (MOQ)?

A: De MOQ voor de 1 mm InGaAs PIN-fotodiode TO46 is 1 st. We ondersteunen flexibele bestelhoeveelheden, van afzonderlijke eenheden voor R&D en prototyping tot grotere volumes voor instrumentproductie en OEM-programma's.

Vraag: Kan ik een fiber-pigtail-versie krijgen van deze 1 mm Active Area InGaAs PIN-fotodiode?

EEN: Ja. Box Optronics levert ook InGaAs-fotodiodemodules met pigtails en connectoropties voor directe glasvezelverbinding. Deze modules integreren de InGaAs fotodiodechip met glasvezelkoppeling in een compact pakket, geschikt voor OEM-integratie in optische instrumenten en glasvezelsystemen.

Gerelateerde producten -1 mm actief gebied InGaAs PIN-fotodiode

· Coaxiale InGaAs PIN-fotodiodedetector met varkensstaart

· 2 mm InGaAs PIN-fotodiode TO5 (model BPD-2STO5B-FW)

· 3 mm InGaAs PIN-fotodiode TO5 (model BPD-3STO5B-FW)

· 5 mm InGaAs PIN-fotodiode TO5 (model BPD-5STO5B-FW)
