C-band lage vlakheid ASE breedbandlichtbron

Inhoudsopgave

1. Introductie van de C-band lage vlakheid ASE breedbandlichtbron

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bedieningsstappen

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offertevoorwaarden en betaling

10. Doorlooptijd

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

Productintroductie

Dit is een onsamenhangende C-band Low Flatness ASE Breedbandlichtbron, de spontane emissie gegenereerd door een halfgeleiderlaser in een met erbium gedoteerde kwartsvezel, met 1526 ~ 1566 nm spectrale dekking en 10/20/30/50mW uitgangsvermogen. Complete set accessoires inbegrepen; gebruikershandleiding meegeleverd. Het is geschikt voor glasvezel testen van apparaten, productie van FBG-roosters, medische beeldvorming, enz. Neem alstublieft de tijd voorzorgsmaatregelen tegen vocht, stof en corrosie; het moet droog worden bewaard plaats.

Product Specificaties

Producteigenschappen

● Cose effectief;

● Breed spectrum;

● Hoog stabiliteit uitgangsvermogen.

Producttoepassingen

● Optisch vezeldetectie;

● Medisch beeldvorming;

● Testen van glasvezelapparaten.

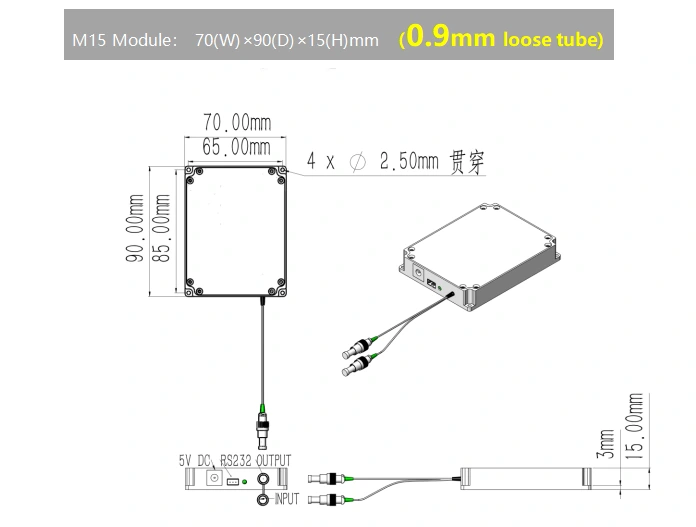

Product Details

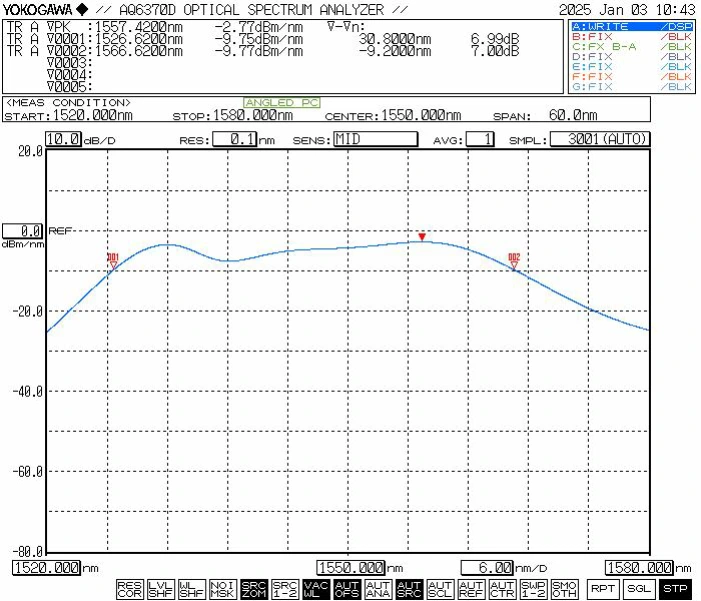

● Typisch spectrum

● Standaardaccessoires

Operatie Stappen

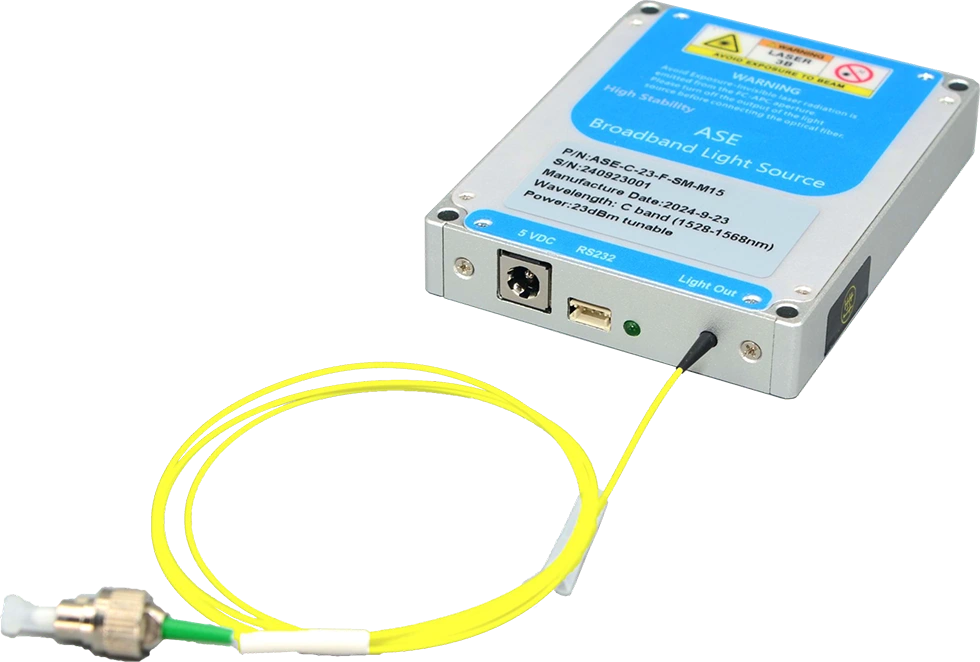

Stap1. Uiterlijk: Van links naar rechts-kracht poort, ZH2.54 (3-pins) seriële communicatie-interface, voedingsindicator-LED en single-mode glasvezelpoort voor optische uitvoer.

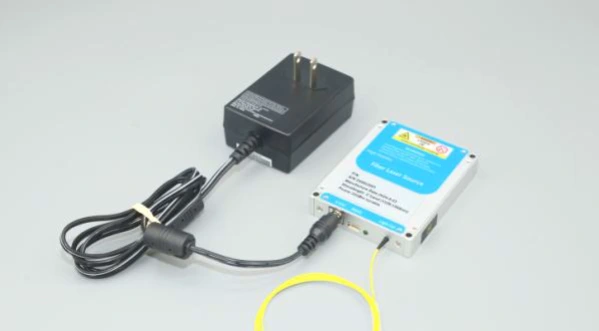

Stap 2. Voeding: de standaard stroomingangspoort is een DC 5,5 x 2,1 mm interface; een bijpassende DC 5V-voedingsadapter wordt destijds bij het apparaat geleverd van verzending. De methode voor het aansluiten van de voedingsadapter op de lichtbron module wordt geïllustreerd in de bijgaande figuur; Zorg ervoor dat u deze gebruikt alleen de originele, meegeleverde voedingsadapter. Het gebruik van een onverenigbare macht adapter kan leiden tot schade aan de lichtbron. Alternatief: een versie Er is een voedingskabel met een U-vormige aansluitconnector verkrijgbaar aansluiting op een schakelende voeding vergemakkelijken; deze optie moet echter wel bestaan specifiek gevraagd op het moment van aankoop.

Stap 3.Vezelpatchkabels aansluiten: verwijder de stofkap van de glasvezelconnector en inspecteer het uiteinde van de vezel; Zorg ervoor dat het vrij is van verontreiniging of schade voordat u het op andere aansluit glasvezelcomponenten of testapparatuur. Voor krachtige lichtbronnen is dat wel het geval aanbevolen om fusiesplitsing te gebruiken voor de verbinding.

Setp4.De lichtbron aansluiten Module naar de host-pc: Gebruik de originele USB-naar-RS232 seriële datakabel meegeleverd met de lichtbronmodule om de module op de computer aan te sluiten. De computer vereist voorafgaande installatie van een speciaal stuurprogramma voor de seriële poort om de USB-naar-RS232-kabel correct te herkennen; anders zal de hostsoftware dat doen niet in staat zijn een correcte verbinding tot stand te brengen of met het licht te communiceren bronmodule. Neem contact op met Box Optronics om de benodigde driver te verkrijgen.

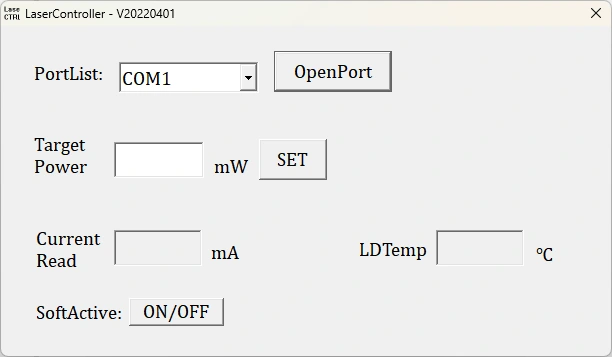

Stap 5. Software: voor ASE-lichtbronmoduleproducten met instelbaar vermogen, het optische uitgangsvermogen kan worden geregeld via hostsoftware; voor vast vermogen modellen kan het vermogensniveau niet worden aangepast.

Bestellen informatie

bijv.: ASE-C-F7-20-SM-M

(Bestelinformatie: C-band Low Flatness ASE breedbandlichtbron, spectrale vlakheid≤7dB, 20mW uitgangsvermogen, met SM-vezel, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Onder schone eindvlakomstandigheden kunnen single-mode vezels (zoals Hi-1060, PM980, G652D of PM1550) hebben een theoretische vermogenstolerantie van ongeveer 200 mW continu licht. Bijgevolg voor lichtbronnen en versterkers met een uitgangsvermogen van minder dan 200 mW, de uitgangsvezelconnectoren kan worden gekoppeld aan andere single-mode glasvezelapparaten met behulp van standaardadapters (vezelflenzen). Als het eindvlak van de vezelconnector echter vervuild is, is dit wel het geval is zeer gevoelig voor burn-out op het moment dat de laser wordt geactiveerd, zelfs als de laser wordt geactiveerd laservermogen is zeer laag. Daarom moet, voordat er glasvezelverbindingen worden gemaakt, de Het uiteinde van de connector moet grondig worden gereinigd met behulp van speciale vezelreiniging gereedschap. Bovendien moet zorgvuldig gebruik worden gemaakt van een vezeleindvlakinspecteur Onderzoek het oppervlak om er zeker van te zijn dat het volledig vrij is van stof en verontreinigingen voordat u verdergaat met de verbinding via de vezelflens.

● Wanneer u glasvezelconnectoren reinigt, inspecteert of aansluit, moet u moet ervoor zorgen dat de lichtbron geen licht uitstraalt; onder geen enkele omstandigheid moeten handelingen worden uitgevoerd terwijl het licht actief is. Na voltooiing van het gebruik en na het loskoppelen van andere glasvezelconnectoren moet de connector dat wel doen voorzien zijn van een stofkap.

● Als de uitgangsvezel moet worden aangesloten op een andere vezel, dan is dit het geval aanbevolen om een smeltlasapparaat te gebruiken.

● Het wordt niet aanbevolen om de glasvezel regelmatig te plaatsen of te verwijderen connectoren aan de uitgangszijde, om stofverontreiniging te voorkomen, wat wel het geval kan zijn leiden tot meer inbrengverlies of schade aan de eindvlakken van de vezelconnector.

● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; winkel op een droge plaats.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
