1030nm ASE breedbandlichtbron

Inhoudsopgave

1. Introductie van de 1030nm ASE breedbandlichtbron

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Handleiding voor veilige bediening

7. Bestelinformatie

8. Gegevensblad

9. Offertevoorwaarden en betaling

10. Doorlooptijd

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

Productintroductie

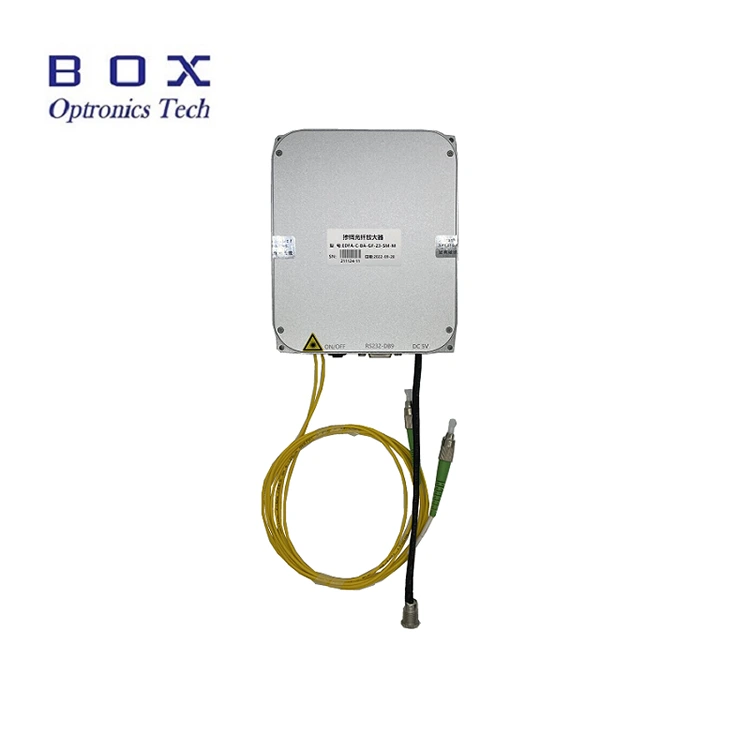

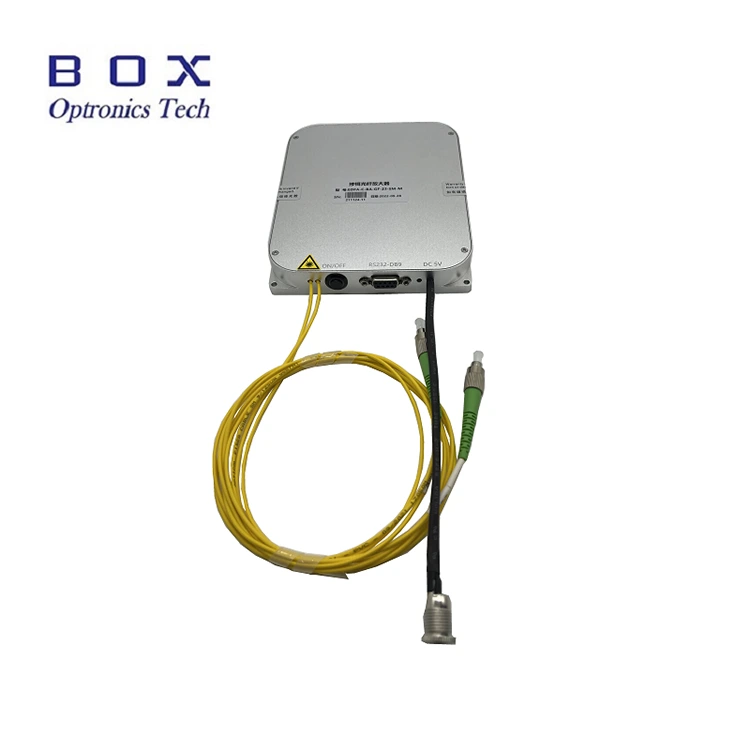

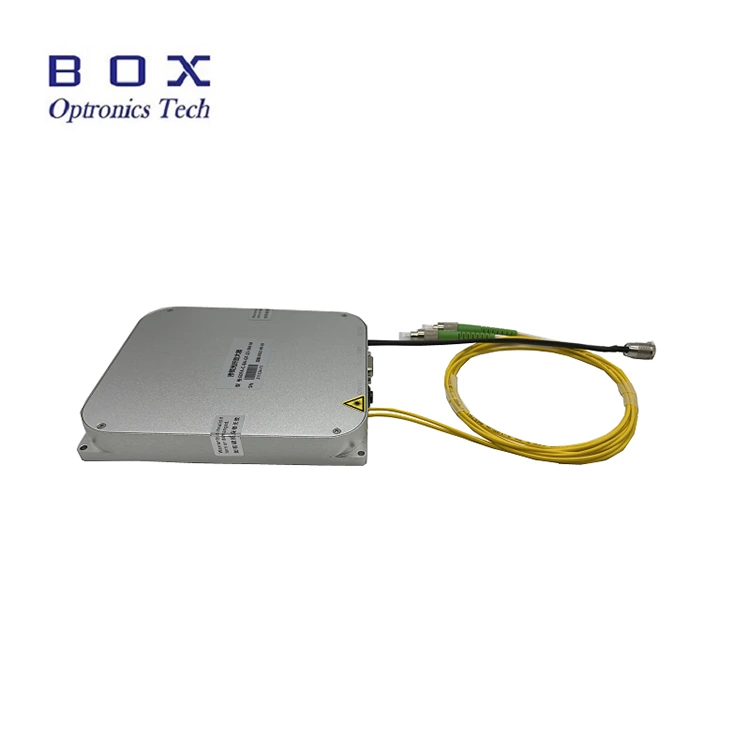

Dit is een 1030nm ASE breedbandlichtbron gebaseerd op met ytterbium gedoteerde vezel- en halfgeleiderpomplasers, met 1030 nm spectrale dekking, 10/20/30/50/100/500/1000 mW uitgangsvermogen en de polarisatie uitdovingsverhouding zo laag als 0,2 dB. Complete set accessoires inbegrepen; gebruiker handleiding meegeleverd. Het is geschikt voor glasvezel testen van apparaten, productie van FBG-roosters, medische beeldvorming, enz.

Product Specificaties

Producteigenschappen

● Spectraal vlakheid;

● Uitgangsvermogen is optioneel en instelbaar;

● Langetermijngolflengte en vermogensstabiel;

● DB9 Vrouwelijke (RS232) communicatie voor eenvoudige integratie.

Producttoepassingen

● Vezel waarnemen;

● Medisch beeldvorming;

● Vezel testen van optische apparaten.

Product Details

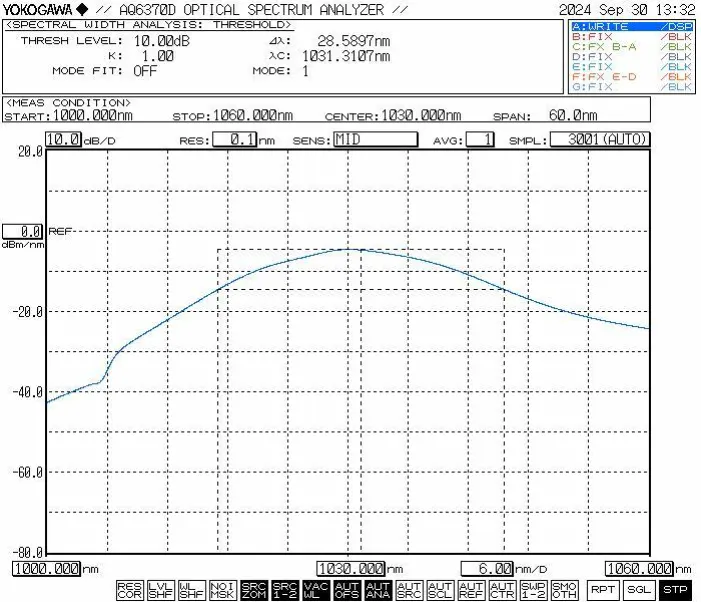

● Typisch spectrum

● Standaardaccessoires

1. Bedieningsstappen-1030nm ASE breedbandlichtbron

Stap 1. Uitpakken en monteren: alstublieft controleer of de accessoires compleet zijn

vóór montage.

Stap 2.Vezeljumpers aansluiten: Open de stofkap op de vezelconnector of flens, controleer het vezeluiteinde, en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat is bevestigd dat er geen sprake is van vervuiling of schade.

Stap 3.De voedingsadapter aansluiten en Seriële kabel: sluit de lichtbronmodule en de voedingsadapter aan; verbinden de lichtbronmodule en de computer met een USB-RS232-signaalkabel. (Opmerking: De computer moet eerst het stuurprogramma voor de seriële poort installeren. De bestuurder kan zijn vindt u op de cd-rom of kunt u verkrijgen bij het bedrijf Box Optronics.)

Setp4.Gebruik: Open de lichtbron activeringsschakelaar; het indicatielampje voor de lichtbronuitgang brandt, en dat is zo optische uitgangsvermogen. Op dit moment zijn de werkstroom en de optische vermogenswaarde zijn de parameters die door de hostcomputer zijn ingesteld bij de laatste afsluiting. Dat kunnen ze zijn gewijzigd en opgeslagen in de hostcomputersoftware (alleen voor de modelversie met regelbaar vermogen).

Stap 5. Klik na gebruik op de knop Sluiten, schakel de voeding uit en koppel de verbinding los de glasvezelverbinding.

Bestellen informatie

bijvoorbeeld: ASE-1030-5HSM-B

(Bestelinformatie: 1030 nm ASE breedbandlichtbron, 500 mW output vermogen, met SM Hi1060-vezel, benchtoppakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad

Gegevensblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10-15 werkdagen. (Als die er zijn sommige op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Voorafgaand aan het aansluiten van glasvezelconnectoren, gespecialiseerde reiniging Er moet gereedschap worden gebruikt om de eindvlakken van de connectoren grondig te reinigen. Bovendien moet zorgvuldig gebruik worden gemaakt van een vezeleindvlakinspecteur Onderzoek de oppervlakken om er zeker van te zijn dat ze volledig stofvrij zijn verontreinigingen voordat u ze via een vezelflens aansluit. Tijdens het schoonmaken wordt inspectie en aansluiting van glasvezeleindvlakken is het absoluut noodzakelijk om ervoor te zorgen dat de lichtbron zich in een gedeactiveerde toestand bevindt; mag in geen geval deze bewerkingen worden uitgevoerd terwijl er licht wordt uitgezonden. Eenmalig gebruik voltooid en de connector is losgekoppeld van andere glasvezel connectoren moet de glasvezelconnector worden voorzien van een beschermende stofkap.

● Breedband ASE-lichtbronmodellen met een uitgangsvermogen van 200 mW of hoger kan een output-pigtail hebben die is afgesloten met een FC/APC-connector. Deze connector is echter uitsluitend bedoeld voor door de gebruiker geïnitieerd uitgangsvermogen monitoring (door verbinding te maken met een optische vermogensmeter) of voor interface met een Vezelcollimator met FC-aansluiting om de laseruitvoer naar de vrije ruimte te leiden. Het Het wordt ten zeerste afgeraden om een flensadapter te gebruiken om deze rechtstreeks aan te sluiten connector met de pigtails van andere vezels of apparaten die eigendom zijn van de gebruiker; dit doen brengt een aanzienlijk risico met zich mee op beschadiging van zowel de glasvezelconnector als de versterkereenheid zelf. Als interconnectie met andere vezels vereist is, dan is dat ook zo aanbevolen om fusiesplitsing te gebruiken; zorg er bovendien voor dat de soorten de verbonden vezels zijn onderling compatibel.

● Het wordt ten zeerste afgeraden om de glasvezelconnectoren bij de uitgangspoort, om stof te voorkomen besmetting – wat kan leiden tot meer inbrengverlies – of het verbranden van de eindvlak van de glasvezelconnector.

● Zorg er bij het opstarten eerst voor dat zowel de aan/uit-schakelaar als de sleutelschakelaar zijn uitgeschakeld, sluit dan de voeding aan. Bij het afsluiten, schakel eerst de sleutelschakelaar uit en ontkoppel pas daarna de stroomvoorziening uitgangsindicatielampje is gedoofd. Sluit nooit direct de stroom af terwijl de lichtbron in werking is.

● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; het moet op een droge plaats worden bewaard.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
