C-band ASE breedbandlichtbron

Inhoudsopgave

1. Introductie van de C-band ASE breedbandlichtbron

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bedieningsstappen

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offertevoorwaarden en betaling

10. Doorlooptijd

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

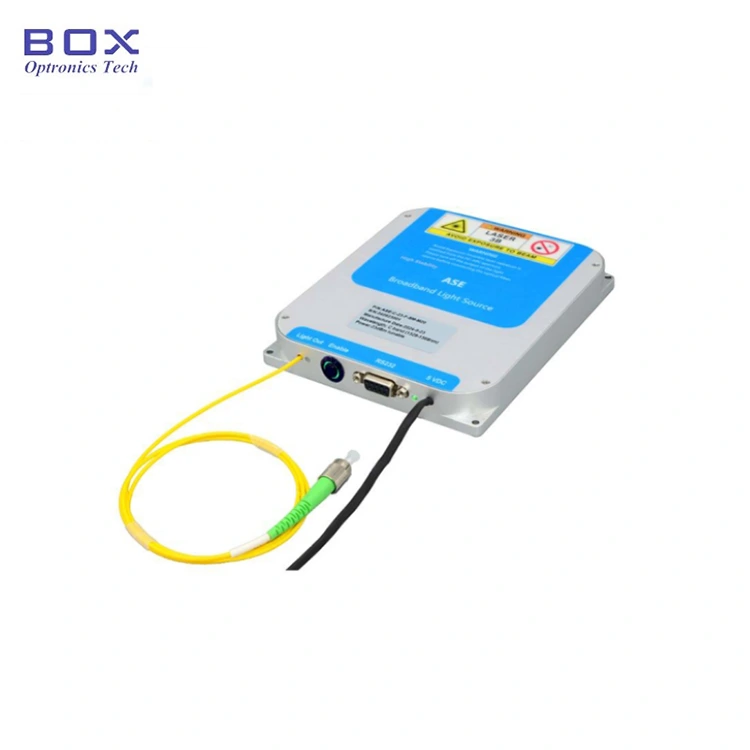

Productintroductie

Deze ASE breedbandlichtbron behoort tot een onsamenhangende lichtbron, wat de spontane emissie is die wordt gegenereerd door een halfgeleider lasergepompte erbium-gedoteerde kwartsvezel. Spectrale afvlakking technologie bereikt platte breedbandspectra, en de golflengte bestrijkt de C-band, en de spectrale vlakheid <2 dB, bereikt via SM-vezel of PM-vezel uitgangsvermogen, voedingsoptie op meerdere niveaus, geschikt voor glasvezeldetectietoepassingen.

Product Specificaties

Producteigenschappen

● Hoge stabiliteit Uitgang;

● Plat spectrum;

● DB9 Vrouwelijke (RS232) communicatie voor eenvoudige integratie.

Producttoepassingen

● Glasvezel waarnemen;

● Medisch beeldvorming;

● Telecommunicatie;

● Optisch testen van apparaten.

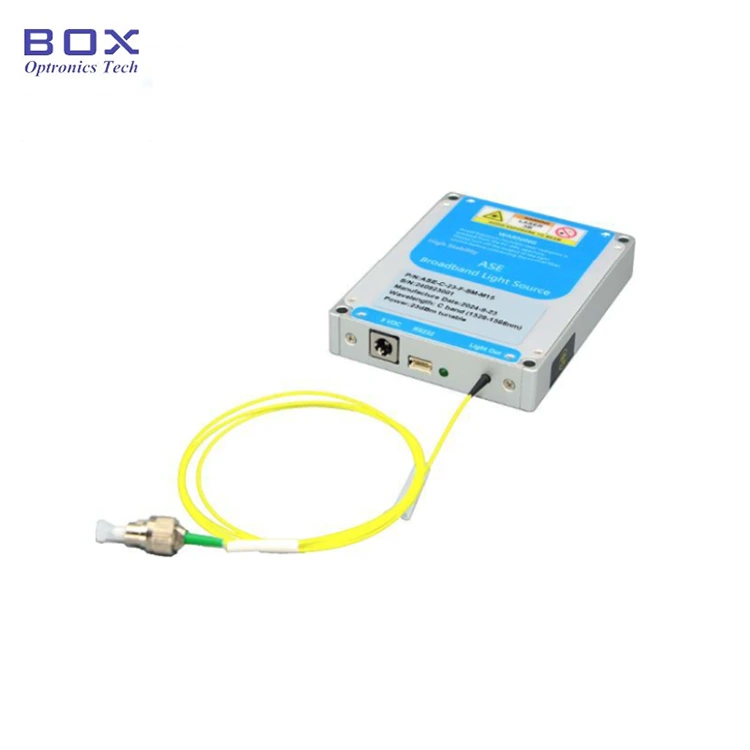

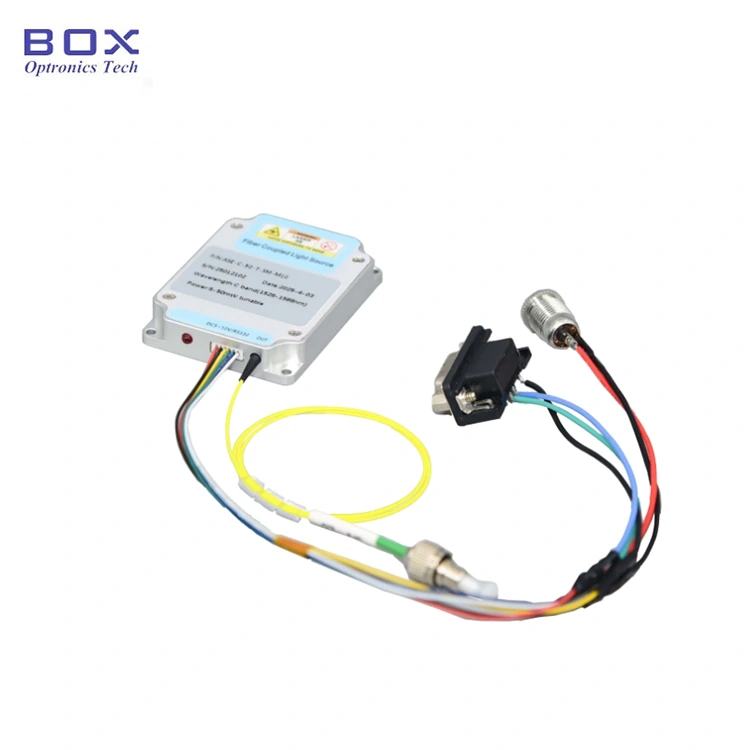

Product Details

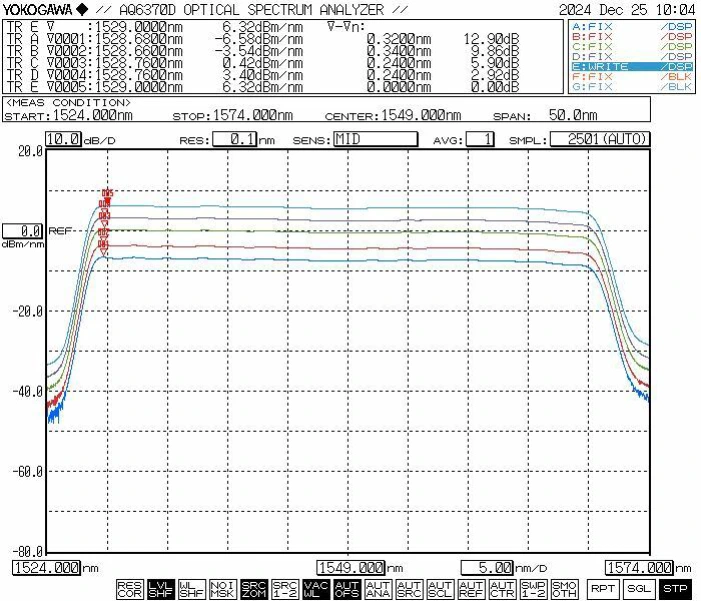

● Typisch spectrum:

● Standaardaccessoires

Operatie Stappen

Stap 1. Uitpakken en monteren: Controleer vóór de montage of de accessoires compleet zijn.

Stap2. Vezeljumpers aansluiten: open de stofkap op de vezelconnector of flens, controleer het vezeluiteinde, en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat is bevestigd dat er geen sprake is van vervuiling of schade.

Stap3. De voedingsadapter en seriële kabel aansluiten: sluit de lichtbronmodule en de voedingsadapter aan; sluit de lichtbronmodule en de computer met een USB-RS232-signaalkabel. (Opmerking: de computer moet eerst het stuurprogramma voor de seriële poort installeren. De chauffeur is te vinden op de cd-rom of verkrijgbaar bij het bedrijf Box Optronics.)

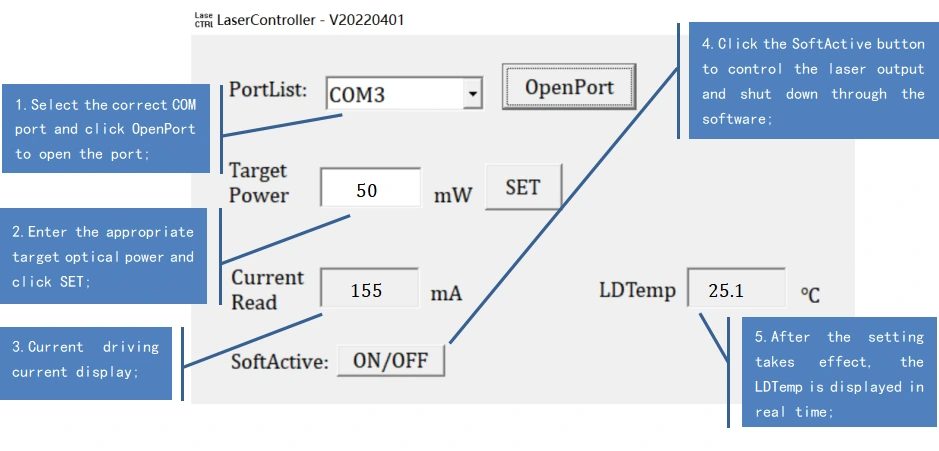

Setp4. Gebruik: Open de lichtbron activeringsschakelaar; het indicatielampje voor de lichtbronuitgang brandt, en dat is zo optische uitgangsvermogen. Op dit moment zijn de werkstroom en de optische vermogenswaarde zijn de parameters die door de hostcomputer zijn ingesteld bij de laatste afsluiting. Dat kunnen ze zijn gewijzigd en opgeslagen in de hostcomputersoftware (alleen voor de modelversie met regelbaar vermogen).

Stap 5. Na gebruik: Klik op Sluiten knop, schakel de voeding uit en koppel de glasvezelverbinding los.

Bestellen informatie

bijv.: ASE-C-50-SM-T-M

(Bestelinformatie: C-band ASE breedbandlichtbron, 50 mW output vermogen, met SM-vezel, vermogen instelbaar, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10-15 werkdagen. (Als die er zijn sommige op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Het wordt niet aanbevolen om de glasvezel regelmatig aan te sluiten en los te koppelen connector aan de uitgangszijde. Dit helpt besmetting met stof te voorkomen het insteekverlies vergroten of ervoor zorgen dat het uiteinde van de connector verbrandt.

● Controleer bij het opstarten eerst of de aan/uit-schakelaar en de sleutelschakelaar zijn aangesloten zijn uitgeschakeld, sluit dan de stroom aan. Bij het afsluiten moet u eerst de sleutelschakelaar; nadat het statusindicatielampje uitgaat, koppelt u de stroom los. Doen Sluit de stroom niet direct af terwijl de lichtbron in werking is.

● Voor ASE-breedbandlichtbronmodellen met een uitgangsvermogen van minder dan 200 mW, kan de uitgangsvezelconnector worden aangesloten op andere single-mode glasvezelapparaten via een verwijderbare adapter (glasvezelflens). Echter, als het uiteinde gezicht van de glasvezelconnector vervuild is, is deze zeer gevoelig voor brandschade wanneer de laser wordt geactiveerd, zelfs als het laservermogen erg laag is. Daarom Voordat u de glasvezelconnector aansluit, moet u speciale glasvezel gebruiken reinigingsgereedschap om het kopvlak grondig te reinigen. Gebruik daarnaast een vezel eindvlakinspecteur om het oppervlak zorgvuldig te onderzoeken en ervoor te zorgen dat het volledig is vrij van stof en verontreinigingen voordat de verbinding via de glasvezel wordt gemaakt flens. Tijdens het reinigen, inspecteren en aansluiten van de glasvezelconnector u moet ervoor zorgen dat de lichtbron zich in een gedeactiveerde staat bevindt; onder nr omstandigheden moeten deze handelingen worden uitgevoerd terwijl de lichtbron aanwezig is licht uitstralen. Zodra het gebruik is voltooid en de connector is losgekoppeld van andere glasvezelcomponenten, moet u de glasvezelconnector onmiddellijk afdekken met een beschermende stofkap.

● Breedband ASE-lichtbronmodellen met een uitgangsvermogen van 200 mW of hoger kan een output-pigtail hebben die is afgesloten met een FC/APC-connector. Deze connector is echter uitsluitend bedoeld voor door de gebruiker geïnitieerd uitgangsvermogen monitoring (door verbinding te maken met een optische vermogensmeter) of voor interface met een Vezelcollimator met FC-aansluiting om de laseruitvoer naar de vrije ruimte te leiden. Het Het wordt ten zeerste afgeraden om een flensadapter te gebruiken om deze rechtstreeks aan te sluiten connector met de pigtails van andere vezels of apparaten die eigendom zijn van de gebruiker; dit doen brengt een aanzienlijk risico met zich mee op beschadiging van zowel de glasvezelconnector als de versterkereenheid zelf. Als interconnectie met andere vezels vereist is, dan is dat ook zo aanbevolen om fusiesplitsing te gebruiken; zorg er bovendien voor dat de soorten de verbonden vezels zijn onderling compatibel.

● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; winkel op een droge plaats.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
