980 nm TEC-gekoelde pomplaserdiode

Box Optronics is een professionele fabrikant en leverancier die zich richt op 980 nm TEC-gekoelde pomplaserdiode in China. Met jarenlange diepgaande teelt en rijke expertise in de opto-elektronische laserindustrie hebben we ons toegelegd op het ontwerp, de ontwikkeling en de massaproductie van hoogwaardige 980 nm TEC-gekoelde pomplaserdiode. Onze producten onderscheiden zich door stabiele prestaties, strikte kwaliteitscontrole en concurrerende prijzen, en hebben brede erkenning gekregen in de grote Europese, Amerikaanse en mondiale markten voor opto-elektronische toepassingen. Wij kijken er oprecht naar uit om met u een win-win-samenwerkingspartnerschap op lange termijn aan te gaan.

Stuur onderzoek

Productomschrijving

Inhoudsopgave

1. Introductie van de 980 nm TEC-gekoelde pomplaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Verpakkingsvoorbeeld

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Opmerkingen over de bediening

11. Kwaliteitsborging en after-sales service

Productintroductie

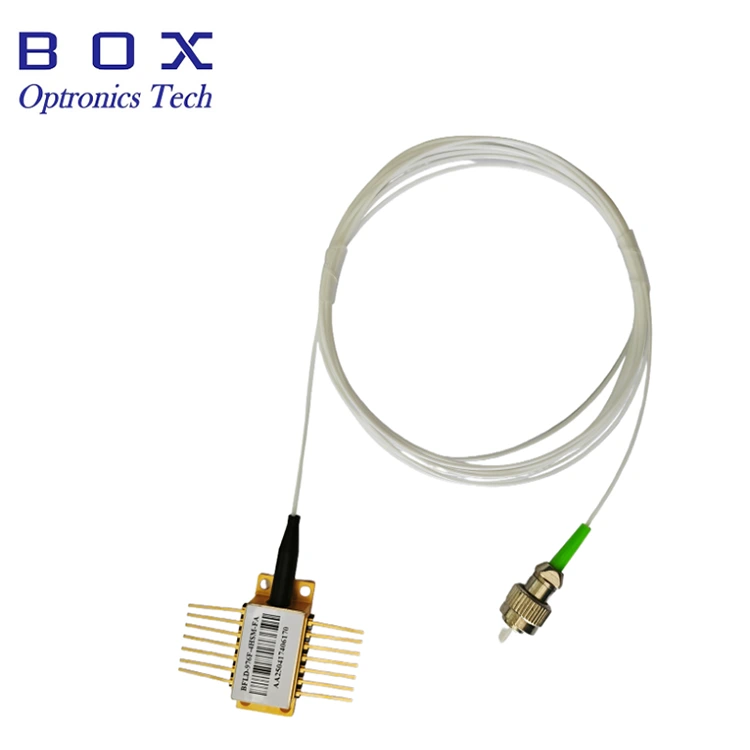

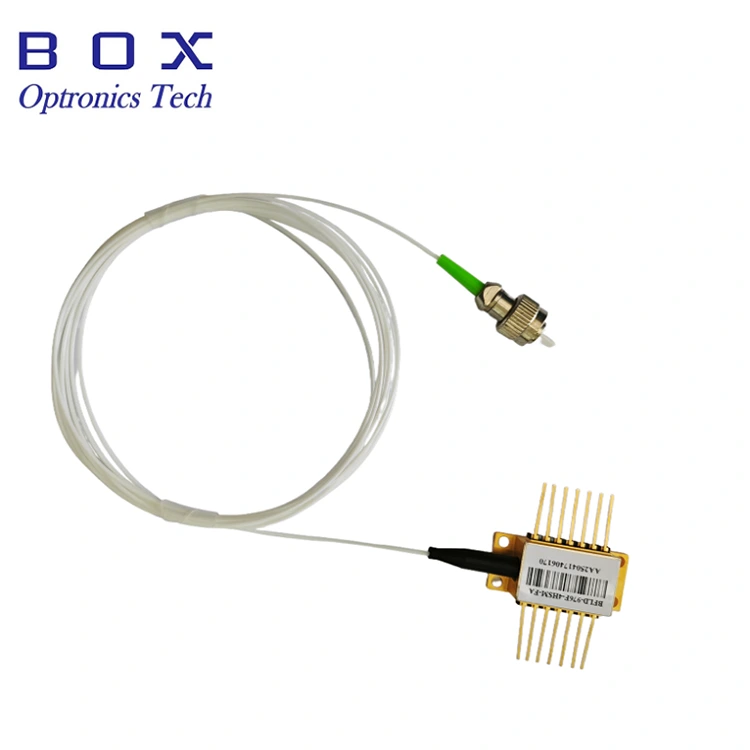

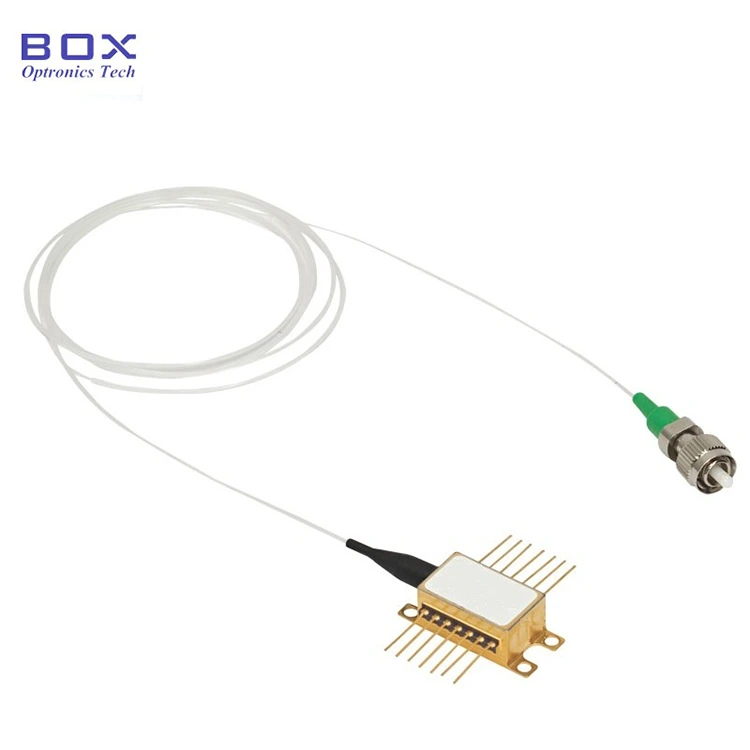

980 nm TEC-gekoelde pomplaserdiode is een krachtige opto-elektronische component voor optische communicatie, vezelversterkers en laserpompen. Ingebouwde TEC-koeling zorgt voor een stabiele output. Centrumgolflengten zijn 974 nm of 976 nm, optioneel. 14-pins vlinderpakket. Uitgangsvermogen van 200 mW/400 mW/600 mW. Pigtailed met SM-vezel of PM-vezel. 12 maanden garantie. Dit apparaat is gevoelig voor statische elektriciteit. Antistatische beschermingsmaatregelen voor het apparaat moeten strikt in acht worden genomen.

Productspecificaties

Parameter	Symbool	Min.	Typ.	Max.	Eenheid	Opmerkingen
LD Drempelstroom	ITH		45	80	mA	CW
Uitgangsvermogen	PF			600	mW	Als(BOL)<900mA
LD Voorwaartse stroom	ALS			1200	mA	PF=Nominaal vermogen
Knikvrije kracht	PKINK	450			mW	>=1,2*Nominaal vermogen
Knikvrije stroom	IKINK	>=1,2*Als(BOL)			mA	[1]
LD Voorwaartse spanning	VF			2.5	V	PF=Nominaal vermogen
Centrale golflengte	λC	973	974	975	nm	Piek, PF=Nominaal vermogen
Centrale golflengte	λC	975	976	977	nm	Piek
Piekgolflengte draaien	△λp/△Tamb			0.02	nm/℃	T: FBG-temp.
Spectrumbreedte	△λ			2	nm	RMS@-13dB
Spectrumstabiliteit		-0,5		0.5	nm	PF=Nominaal vermogen, t=60s
Bewaak de responsiviteit	IM/PF		1	20	uA/mW	VPD=5V, PF=Nominaal vermogen
Bewaak de stabiliteit van de responsiviteit				20%		@Alle Bedrijfstemp.
Monitor donkerstroom	Identiteitskaart			50	nA	VPD=5V
TEC-stroom	ITEC			2	A	TCASE=75℃
TEC-spanning	VTEC			3.5	V	TCASE=75℃
Stroomverbruik TEC-module	P			5	W	TCASE=75℃
Stabiliteit van de macht >20mW 10-20 mW 3,5-10 mW				0.2 0.5 1	dBm	Piek-tot-piek, t=60s, DC tot 50 kHz sampling, TC=25℃
Trackingfout	TE	-0,5		0.5	dB	TC=-5~75℃, Verwezen naar [2]
Thermistorweerstand	RTH	9.5	10	10.5	Kohm	TSTG=25℃
Thermistor B-constante	BTH		3900		k	TSTG=25℃

Producteigenschappen

Knikvrij bedrijfsvermogen tot 600 mW.

SM-vezel en PM-vezel zijn optioneel.

Fiber Bragg-roosterstabilisatie.

Geïntegreerde TEC-koeler, thermistor en monitordiode.

Producttoepassingen

Vezelversterker pompt.

Detectie en meting.

CATV-uitzending.

DWDM-systemen.

Femtoseconde systemen.

Productdetails

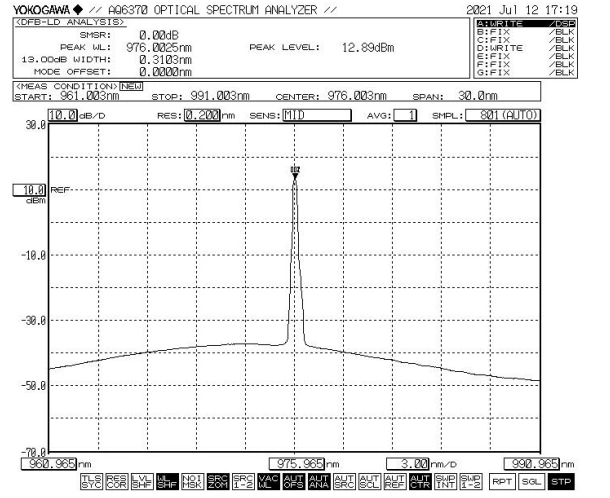

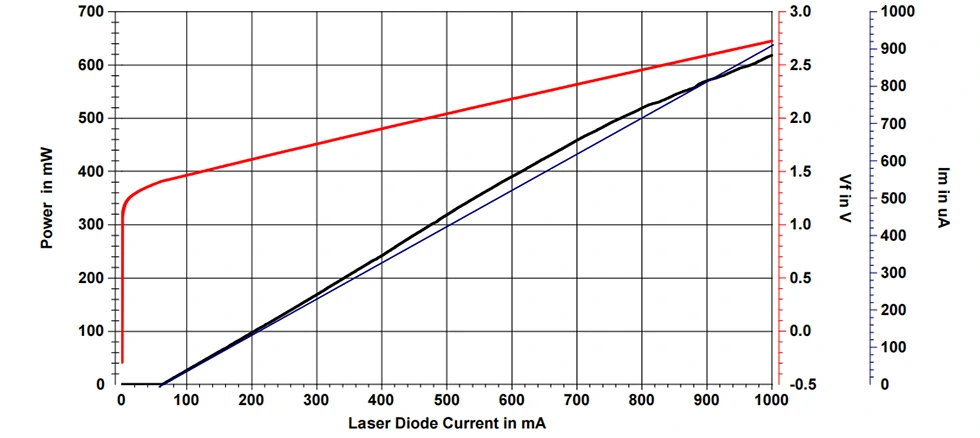

Typisch spectrum en PIV: 976 nm, WL-tolerantie +/- 1 nm, 600 mW

1060nm 5mW SLED Laser Diode

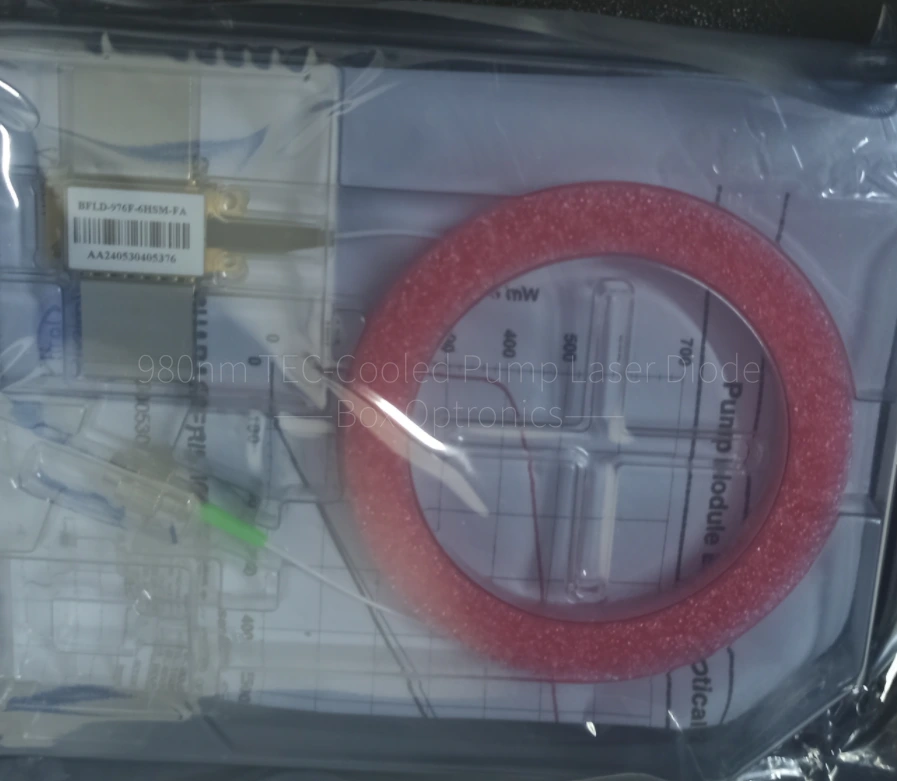

Voorbeeld van verpakking

	Accessoires	Hoeveelheid
1	980 nm TEC-gekoelde pomplaserdiode	1
2	Producttestrapport	1

*Zelfstandig apparaat; geen ingebouwde driver (externe driver optioneel).

1060nm 5mW SLED Laser Diode

Bestelinformatie

Naam

Golflengte

FBG

Uitgangsvermogen

Vezeltype

Connector

Beschermende buis

BFLD

-XXX

-XX

980 nm pomplaser

974:974nm

976: 976 nm

F: Met

2 uur: 200 mW

4 uur: 400 mW

6 uur: 600 mW

...

Ander

SM: Enkele modus

PM: Polarisatie handhaaft

N: Nul

FA: FC/APC

SA: SC/APC

Ander

0: Kale vezels

1:900um losse buis

bijv.: BFLD-976F-6HSM-N0

(Bestelinformatie: 980 nm TEC-gekoelde pomplaserdiode, vlinderpakket, 976 nm, met FBG, 600 mW uitgangsvermogen, SM-vezel, zonder connector, kale glasvezel).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en testblad

Gegevensblad

Testblad

Offerte- en betalingsvoorwaarden

Voorwaarden van offerte

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.

Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen

Tijdens gebruik zendt dit apparaat een laserstraal met hoge intensiteit uit; Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

Dit apparaat is elektrostatisch gevoelig; daarom is strikte naleving van antistatische beschermingsmaatregelen vereist tijdens verpakking, transport en gebruik. Bovendien moeten voorzorgsmaatregelen worden genomen om stroompieken te voorkomen, aangezien het niet naleven ervan kan leiden tot permanente schade aan het apparaat (bijvoorbeeld door te zorgen voor een goede aarding van de apparatuur en het dragen van een antistatische polsband).

Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Bij het plaatsen of verwijderen van een apparaat uit de houder mag u geen druk uitoefenen op of trekken aan de huls aan de achterkant van de behuizing van het apparaat. Zorg er bij apparaten met connectoren voor dat zowel het apparaat als de glasvezelconnector tegelijkertijd worden opgetild tijdens installatie of verwijdering.

Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur niet hoger zijn dan 260 °C en mag de soldeertijd niet langer zijn dan 10 seconden. Er moet bijzondere aandacht worden besteed aan het volgende: tijdens het soldeerproces moet het apparaat zich in een stroomloze toestand bevinden en moet de soldeerbout goed zijn geaard.

Voordat u alle componenten inschakelt, activeert u eerst de koeler en gaat u vervolgens verder met stapsgewijze opstartstappen om oververhitting en overbelasting van de chip te voorkomen.

Kwaliteitsborging en after-sales service

Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatiediensten te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.

1060nm 5mW SLED Laser Diode

Verkrijgbaar in een tafelmodel met touchscreen-display; straalt onmiddellijk licht uit na het inschakelen.
