974 nm 976 nm pomplaserbron Benchtop-pakket met touchscreen

Inhoudsopgave

1. Introductie van de 974 nm 976 nm pomplaserbron Benchtop-pakket met touchscreen

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Standaardaccessoires

6. Handleiding voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offertevoorwaarden en betaling

10. Doorlooptijd

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

Productintroductie

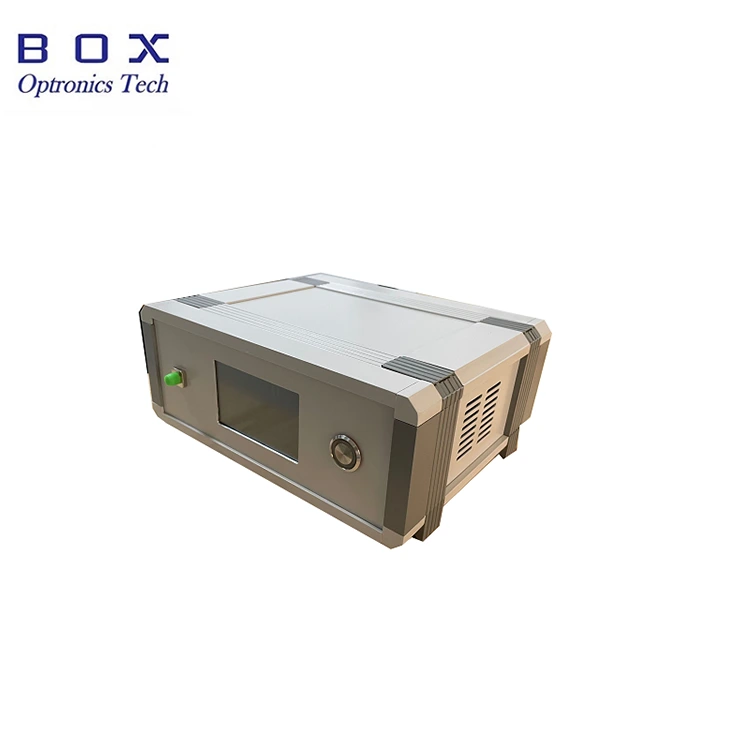

Box Optronics' 974 nm 976 nm pomplaserbron Benchtop Pakket met touchscreen maakt gebruik van een geavanceerde halfgeleiderlaserchip en een speciaal geïntegreerd circuit om hoog vermogen, hoge stabiliteit en laag vermogen te realiseren consumptie. De laserbron, met een uitgangsvermogen van 200 mW/400 mW/600 mW optioneel, wordt uitgevoerd via een single-mode vezel of polarisatiebehoud vezel koppeling. Het kan op grote schaal worden gebruikt bij het testen en experimenteren van optische communicatie, fiberlaser, fiberdetectie en andere gebieden. De methode gebruik is eenvoudig, stabiel en betrouwbaar.

Product Specificaties

Producteigenschappen

● LCD-scherm statusweergave.

● Macht en spectrale stabiliteit;

● Ingebouwd bestuurder; straalt licht uit bij het inschakelen.

Producttoepassingen

● Niet-lineair optisch onderzoek;

● EDFA Erbium-gedoteerde vezelversterker;

● Vezellaserpompen.

Productdetails

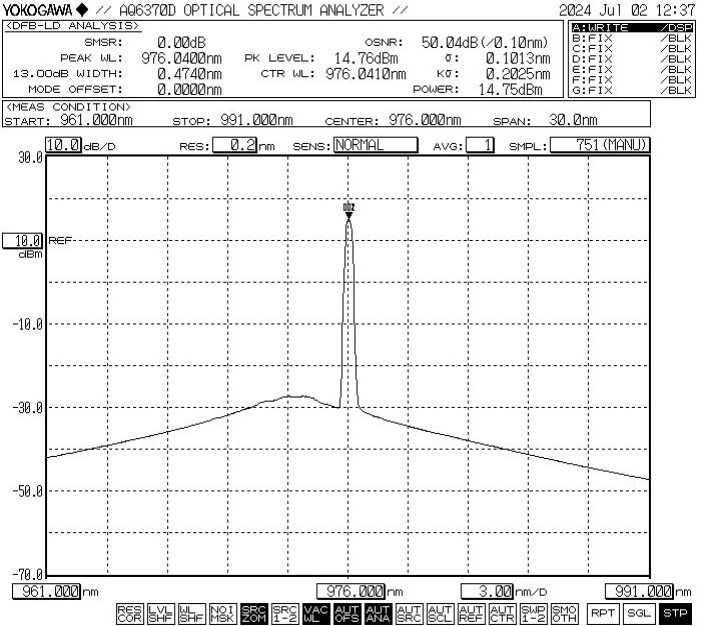

● Typisch spectrum: 976 nm, WL-tolerantie +/-1 nm.

● Standaardaccessoires

Operatiestappen

Stap 1.Openen en monteren:

Controleer vóór de montage of de accessoires compleet zijn.

Stap 2. Sluit de voeding aan:

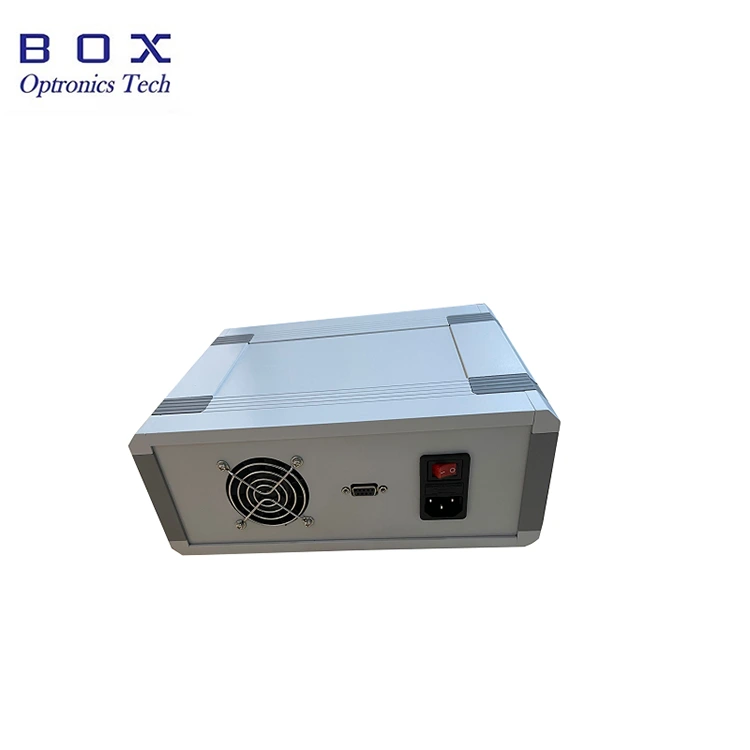

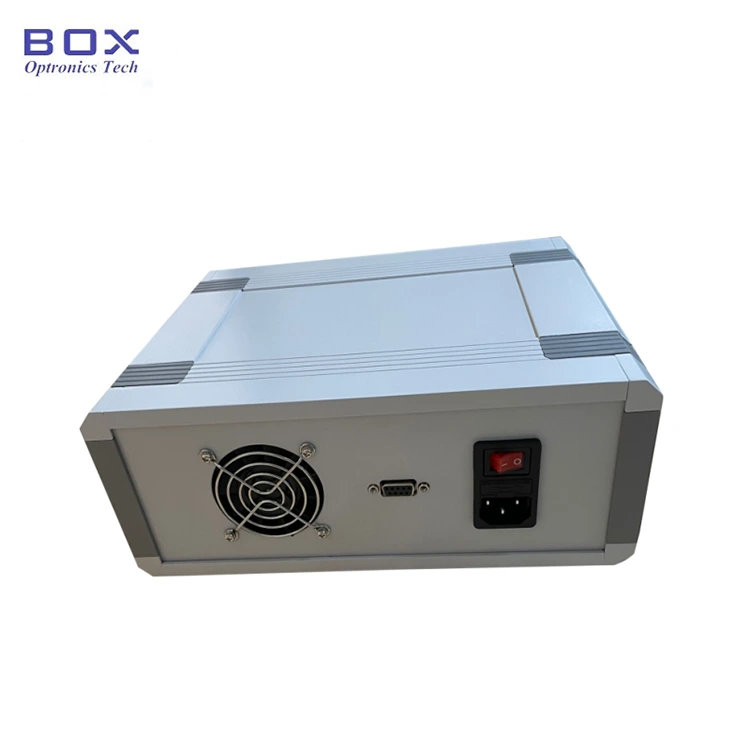

Steek het netsnoer in de netsnoeraansluiting van het chassis backplane en sluit de voeding aan.

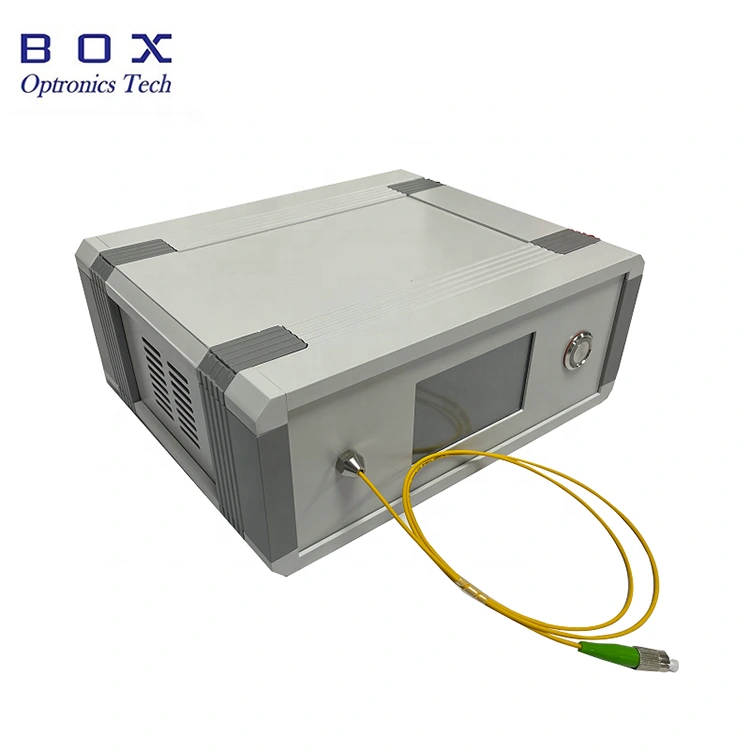

Stap 3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het eindvlak van de vezel, en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter na bevestiging dat er geen vervuiling en schade is.

Setp4.Schakel de lichtbron in:

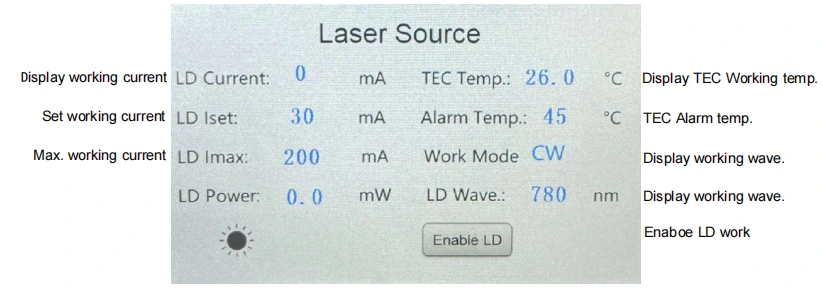

Zet de aan/uit-schakelaar aan de achterkant aan. Let op: op dit moment is de werkstroom- en vermogenswaarden zijn de parameters die tijdens de laatste keer zijn ingesteld afsluiten. Als u ze moet aanpassen, kunt u ze aanraken en wijzigen via de LCD-scherm. Activeer de laser nadat u de juiste werkstroom hebt ingesteld uitgevoerd via de schakelaar “Enable LD”.

Step5.Shutdown

Schakel na gebruik het voorpaneel “enable” uit LD” om de laseruitvoer uit te schakelen en de aan/uit-schakelaar uit te zetten. Koppel de stekker los netsnoer.

Bestellen informatie

bijvoorbeeld: BLD-976-6HSM-FA-BP1

(Bestelinformatie: 976 nm pomplaserbron Benchtop-pakket met Aanraakscherm, 600 mW uitgangsvermogen, met SM Hi1060-vezel, FC/APC-connector, bescherming tegen 1064 nm gereflecteerd licht, Benchtop-pakket).

*Uitgerust met een pompbeschermer, de demping van het uitgangsvermogen bedraagt ​​10–15%.

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Controleer bij het starten eerst of de aan/uit-schakelaar en de knopschakelaar zijn ingeschakeld zijn uitgeschakeld en sluit vervolgens de voeding aan. Bevestig eerst bij het afsluiten schakel de LD uit-schakelaar uit, schakel vervolgens de knopschakelaar uit en verbreek vervolgens de verbinding de stroomvoorziening. Sluit de stroomtoevoer niet direct af wanneer het apparaat is aangesloten werkt.

● Veeg de optische vezelconnector schoon voordat u deze aansluit stofvrij spiegelpapier en zorg ervoor dat u samenwerkt met het uiteinde van de optische vezel gezichtsdetector om te observeren. Nadat u de reiniging hebt bevestigd, sluit u deze aan via de flens; Het eindvlak van de optische vezelconnector kan verbranden wanneer de laser is aangesloten. Bij het aansluiten van de flens moet erop worden gelet dat deze aanwezig is is geen lichte handeling. Als u het apparaat niet gebruikt, bedek dan de stofkap van het apparaat optische vezelconnector.

● Om te voorkomen dat het eindvlak van de optische vezelconnector verbrandt stof, sluit de optische vezelconnector aan de voorkant niet vaak aan en los paneel.

● Let op de vochtbestendigheid en plaats het op een droge plaats plaats.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Het product is beschadigd of beschadigd door natuurlijke factoren of milieueffecten (elektrische schokken, stof);

(2) Het product is beschadigd als gevolg van een niet-standaard bediening door de gebruiker;

(3) Het product heeft duidelijke door de mens veroorzaakte schade;

(4) Het product wordt gedemonteerd, gewijzigd of gerepareerd zonder toestemming van het bedrijf;

(5) Het garantielabel op de behuizing van de lichtbron is aanwezig gewijzigd of onvolledig;

(6) Het product is beschadigd of verloren gegaan tijdens het transport.
