1457 nm Raman-pomplaserbron

Inhoudsopgave

1. Introductie van de 1457 nm Raman-pomplaserbron

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Standaardaccessoires

6. Handleiding voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offertevoorwaarden en betaling

10. Doorlooptijd

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

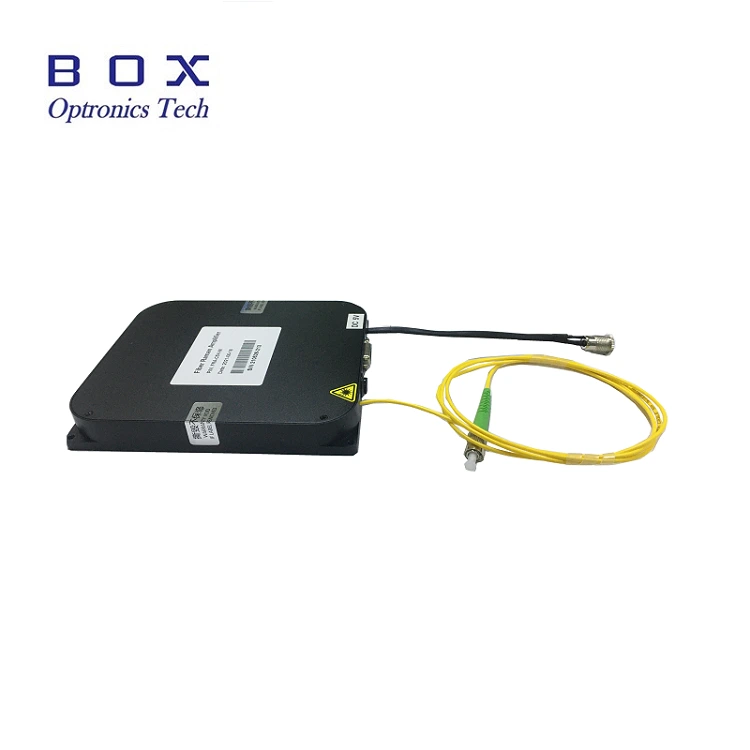

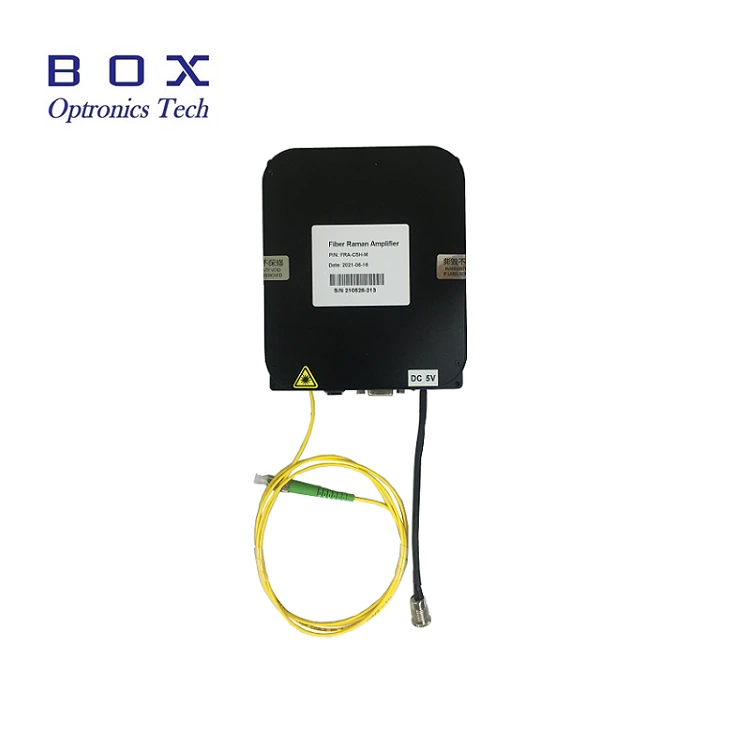

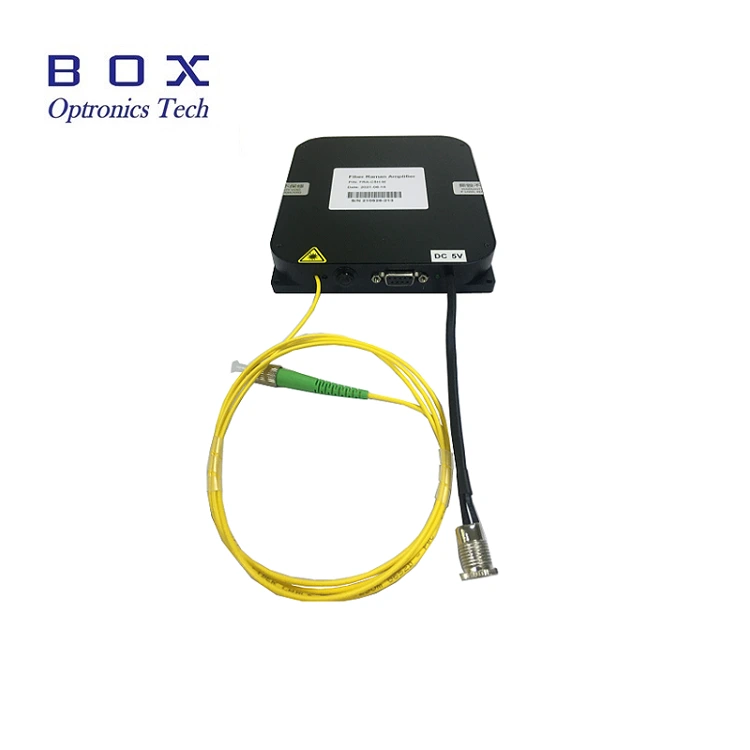

Productintroductie

Dit is een 1457 nm Raman Pump-laserbron met een vezel Bragg-rooster ontworpen voor Raman-vezelversterker en Er-gedoteerde vezelversterker, een professioneel ontworpen aandrijfcircuit en TEC-besturing om veiligheid te garanderen werking van de laser, stabiel uitgangsvermogen en spectrum. Het kan worden verstrekt in een desktop- of modulair pakket met een RS-485-communicatie-interface en monitoringsoftware voor systeemintegratie. 400mW hoog uitgangsvermogen. Gebruik alsjeblieft met nominale spanning, controletemperatuur en vochtigheid, zorgen voor een goede warmte dissipatie, vermijd overbelasting van de output en contaminatie.

Product Specificaties

Producteigenschappen

● 400mW Hoog uitgangsvermogen;

● Macht en spectrale stabiliteit;

● DB9 Vrouwelijke (RS485) communicatie voor eenvoudige integratie.

 Producttoepassingen

● Raman vezelversterker;

● EDFA Er-droped glasvezelversterker.

Product Details

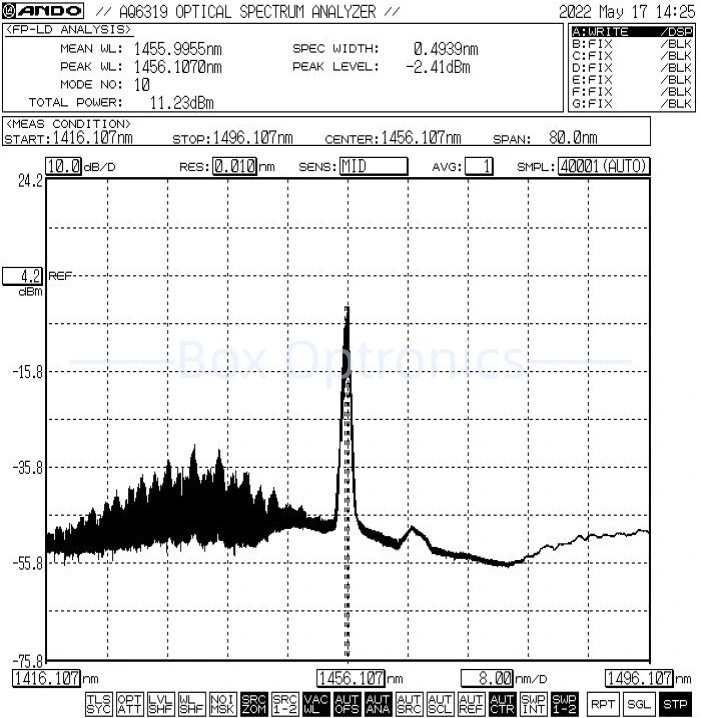

● Typisch spectrum: 1457 nm, +/-1 tolerantie.

● Standaardaccessoires

Operatie Stappen

Stap 1. Uitpakken: Controleer vóór montage of alle accessoires compleet zijn, inclusief Pump Laser-bronmodule, USB datakabel, voedingsadapter, testrapport, etc.

Stap 2. Voeding: aangesloten op een DC schakelende voeding of een gereguleerde voeding die aan hun vermogen voldoet leveringseisen. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens de plaatselijke spanningsnormen.)

Stap 3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het eindvlak van de vezel, en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter na bevestiging dat er geen vervuiling en schade is.

Setp4.Verbinding maken met de hostcomputer: Gebruiken de USB-RS485 DB9-datakabel om de 1457 nm Raman Pump-laserbron aan te sluiten en de computer; de computer moet eerst een speciaal stuurprogramma voor de seriële poort installeren identificeer de datakabel van de USB-RS485 seriële poort, anders de hostcomputer software en de lichtbronmodule kunnen niet correct worden aangesloten en gecommuniceerd. Vraag Box Optronics naar de chauffeur.

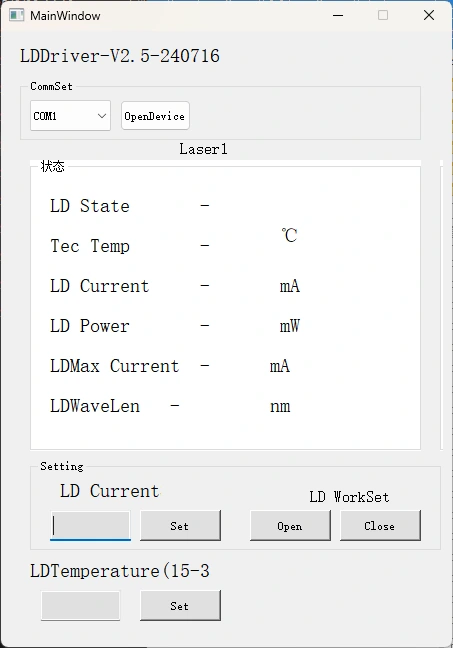

Step5.Besturingssoftware: Box Optronics levert de seriële commando- of pc-software controleer de LD-stroom en LD-temperatuur van de 1457nm Raman Pump Laser Bron. Kies de juiste poort, stel de stroom en temperatuur in en klik vervolgens de openknop. (Om schade te voorkomen, voert u de aandrijfstroom langzaam op initiële operatie. Schakel niet onmiddellijk de volledige stroom in.)

Stap 6. Klik na gebruik op de knop Sluiten, schakel de voeding uit en koppel de verbinding los de glasvezelverbinding.

Bestellen informatie

bijv.: BSLD-1457-4HSM-FA-M

(Bestelinformatie: 1457 nm Raman-pomplaserbron, 400 mW-uitvoer voeding, met SMF-28e glasvezel, FC/APC-connector, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10-15 werkdagen. (Als die er zijn sommige op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Het wordt niet aanbevolen om de glasvezel regelmatig te plaatsen of te verwijderen connectoren aan zowel de ingangs- als de uitgangszijde, om stof te voorkomen besmetting – wat kan leiden tot meer inbrengverlies – of het verbranden van de eindvlakken van glasvezelconnectoren.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer met a glasvezel-eindvlakdetector vóór aansluiting. Sluit altijd vezels aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. De glasvezelconnectoren moeten dat zijn afgedekt met stofkappen.

● Als de uitgangsvezel moet worden aangesloten op een andere vezel, dan is dit het geval aanbevolen om een smeltlasapparaat te gebruiken.

● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; winkel op een droge plaats.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
