980 nm pompdiodelasermodule met ingebouwde aandrijfcircuits

Inhoudsopgave

1. Introductie van de 980 nm pompdiodelasermodule met ingebouwde aandrijfcircuits

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Standaardaccessoires

6. Handleiding voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offertevoorwaarden en betaling

10. Doorlooptijd

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

Productintroductie

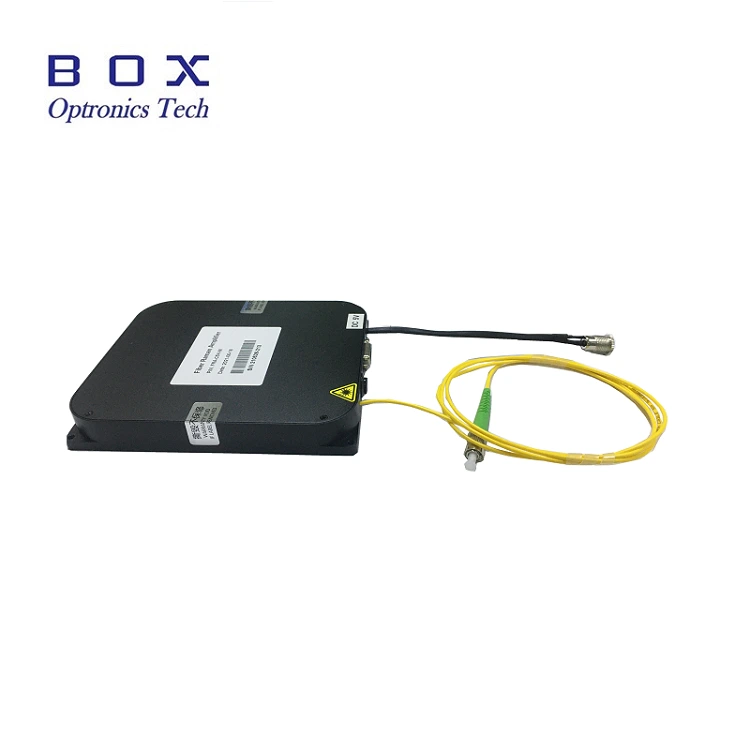

De 980 nm pompdiodelasermodule met ingebouwde aandrijving Circuits is speciaal ontworpen voor optische communicatie, vezelversterking, en niet-lineair optisch onderzoek. Het integreert een laserchip, aandrijfcircuit, temperatuurregeling beveiligingseenheid en vezeluitgangsstructuur in één, met nr externe schijf vereist, plug-and-play. 200 mW/400 mW/600 mW zijn beschikbaar. SM vezels en PM-vezels zijn optioneel. 1 jaar garantie. Bij gebruik van de laserbron module voor een lange tijd, zorg ervoor dat u rekening houdt met de warmteafvoer. Plaats de module op een koellichaam.

Product Specificaties

Producteigenschappen

● Ingebouwde geïntegreerde aandrijfcircuits, geen externe bestuurdersbord vereist.

● Compact en klein formaat, geschikt voor integratie en eenvoudige installatie.

● Kracht en spectrale stabiliteit.

● De communicatie-interface is compatibel.

Producttoepassingen

● Pompbron voor vezelversterkers (EDFA).

● Laserdetectieapparatuur.

● Communicatietransmissie via optische vezels systemen.

● Biologische detectie.

Productdetails

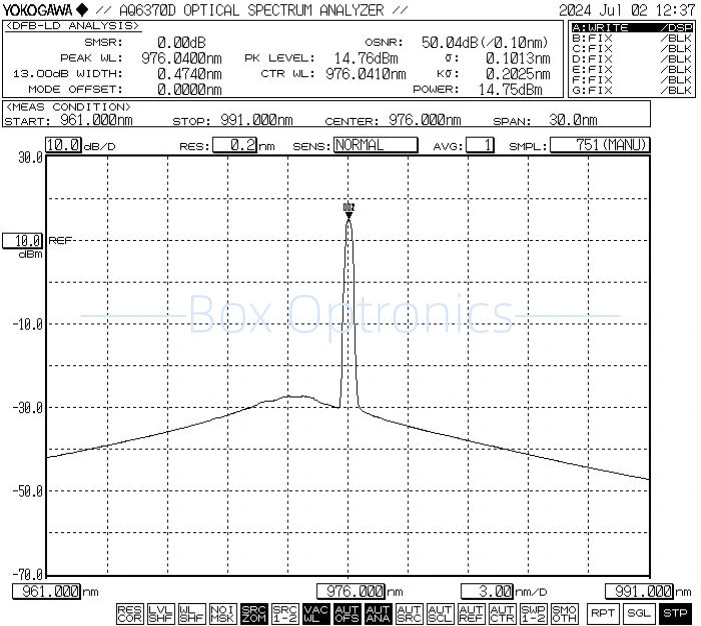

● Typisch spectrum: 976 nm

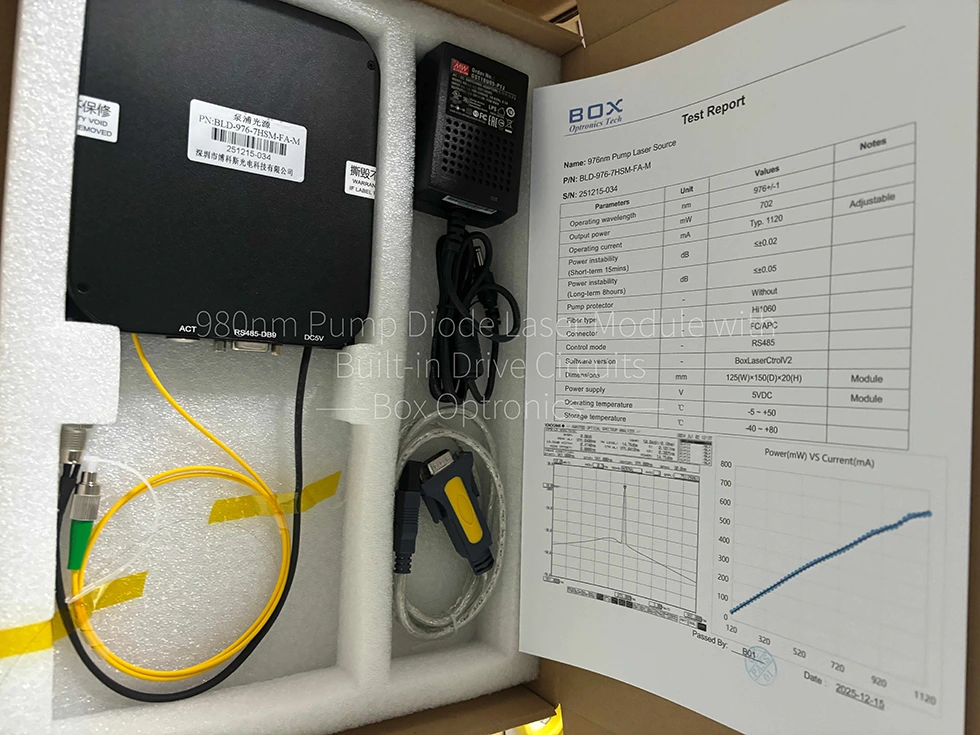

● Standaardaccessoires

Operatiestappen

Stap 1. Uitpakken: Controleer vóór montage of alle accessoires compleet zijn, inclusief pomplaserbronmodule, USB datakabel, voedingsadapter, testrapport, etc.

Stap 2. Voeding: aangesloten op een DC schakelende voeding of een gereguleerde voeding die aan hun vermogen voldoet leveringseisen. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens de plaatselijke spanningsnormen.)

Stap 3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het eindvlak van de vezel, en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter na bevestiging dat er geen vervuiling en schade is.

Setp4.Verbinding maken met de hostcomputer: Gebruiken de USB-RS485 DB9-datakabel om de 980nm pompdiodelasermodule mee aan te sluiten Ingebouwde aandrijfcircuits en de computer; de computer moet eerst een installeren speciaal stuurprogramma voor de seriële poort om de USB-RS485 seriële poortdatakabel te identificeren, anders kunnen de hostcomputersoftware en de lichtbronmodule dat niet zijn correct aangesloten en gecommuniceerd. Vraag Box Optronics naar de chauffeur.

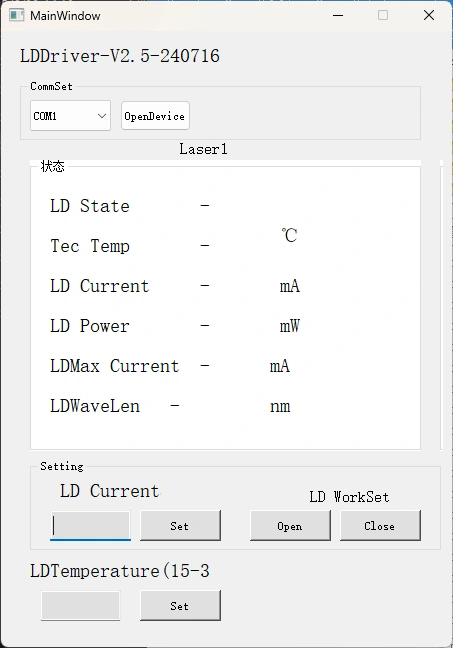

Step5.Besturingssoftware: Box Optronics levert de seriële commando- of pc-software controleer de LD-stroom en LD-temperatuur van de 980 nm pompdiodelasermodule met ingebouwde aandrijfcircuits. Kies de juiste poort, stel de huidige in en temperatuur en klik vervolgens op de knop Openen. (Om schade te voorkomen, moet u de schijf opvoeren stroom langzaam bij de eerste inbedrijfstelling. Schakel niet onmiddellijk de volledige stroom in.)

Stap 6. Klik na gebruik op de knop Sluiten, schakel de voeding uit en koppel de verbinding los de glasvezelverbinding.

Bestelinformatie

bijvoorbeeld: BLD-976-6HSM-FA-MP1

(Bestelinformatie: 980 nm pompdiodelasermodule met ingebouwde Aandrijfcircuits, 976 nm, 600 mW uitgangsvermogen, met SM Hi1060-vezel, FC/APC connector, bescherming tegen 1064 nm gereflecteerd licht, modulepakket).

*Uitgerust met een pompbeschermer, de demping van het uitgangsvermogen bedraagt ​​10–15%.

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Zorg ervoor dat u de lichtbronmodule gedurende langere perioden gebruikt houd rekening met warmteafvoer en ventilatie door de module op een verwarming te monteren zinken.

● Zorg er bij het opstarten eerst voor dat zowel de aan/uit-schakelaar als de sleutelschakelaar in de "uit"-positie staan, sluit dan de voeding aan. Schakel bij het uitschakelen eerst de sleutelschakelaar uit; wacht tot de indicator het lampje is gedoofd voordat u de stroomvoorziening hebt losgekoppeld. Nooit direct schakel de stroom uit terwijl de apparatuur in werking is.

● Vermijd het veelvuldig aansluiten/loskoppelen van glasvezelconnectoren om dit te voorkomen stofophoping en schade aan het eindoppervlak.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer met a glasvezel-eindvlakdetector vóór aansluiting. Sluit altijd vezels aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. Sluit ongebruikte connectoren af ​​met stofkappen.

● Bewaar de apparatuur in een droge, vochtvrije omgeving.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.

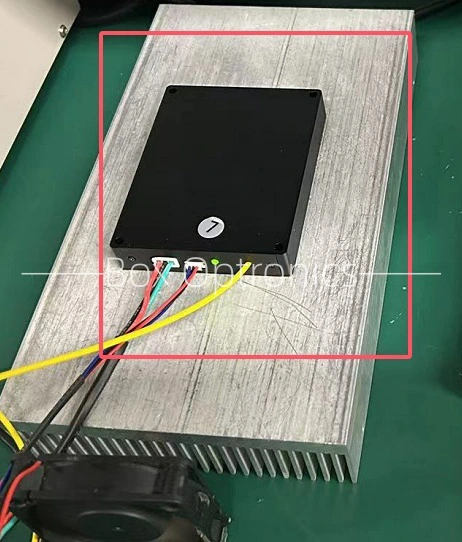

*warmteafvoer voor langdurig gebruik
