840 nm glasvezelgekoppelde SLD-breedbandlichtbron

Productoverzicht-840 nm glasvezelgekoppelde SLD-breedbandlichtbron

Box Optronics produceert de 840 nm Fiber Coupled SLD Broadband Light Source, een hoogwaardige actieve optische component gebaseerd op versterkte spontane emissie (ASE) van een halfgeleider optische versterkerstructuur, die een hoog optisch vermogen levert met een brede spectrale bandbreedte en een lage temporele coherentie.

Het levert een hoger uitgangsvermogen dan LED's, terwijl het een veel breder spectrum behoudt dan laserdiodes, waardoor het geschikt is voor toepassingen die een lage coherentie en hoge helderheid vereisen.

Met een minimaal uitgangsvermogen van 5 mW, een typische 3dB-bandbreedte van 10 nm en een uitstekende stroomstabiliteit (≤ ± 0,02 dB op korte termijn, ≤ ± 0,05 dB op lange termijn) is deze 840 nm SLD-bron geoptimaliseerd voor nauwkeurige glasvezeldetectie- en beeldvormingssystemen. Het apparaat is verkrijgbaar in zowel compacte modulevorm (70×90×18mm) voor systeemintegratie als tafelmodel (195×220×120mm) voor laboratorium- en testomgevingen.

Standaard uitgerust met 780 pk glasvezel-pigtails en FC/APC-connectoren, met optionele RS485-communicatie-interface voor monitoring en bediening, biedt deze SLD-lichtbron veelzijdigheid en betrouwbaarheid voor een breed scala aan toepassingen.

Belangrijkste kenmerken: 840 nm glasvezelgekoppelde SLD-breedbandlichtbron

● Hoog uitgangsvermogen: minimaal 5 mW

● Brede spectrale bandbreedte: typisch 10 nm (-3dB)

● Lage spectrale rimpel voor een schoon spectrum

● Gaussiaans spectrumprofiel

● Uitstekende vermogensstabiliteit: ≤±0,02dB/15min op korte termijn

● Stabiliteit op lange termijn: ≤±0,05 dB/8 uur

● Vezelgekoppelde output met 780 pk glasvezel

● FC/APC-connector standaard, andere opties beschikbaar

● Twee vormfactoren: Module en Benchtop

● RS485-communicatie-interface voor monitoring

● Goedkope oplossing vergeleken

● Groot bedrijfstemperatuurbereik: -5°C tot +55°C

● Compact en robuust pakketontwerp

● Optionele tafelversie met touchscreenbediening

Typische toepassingen: 840 nm glasvezelgekoppelde SLD-breedbandlichtbron

● Glasvezelgyroscopen (FOG)

● Optische coherentietomografiesystemen (OCT).

● Medische beeldvorming en biomedische optica

● Glasvezeldetectiesystemen

● Witlichtinterferometrie

● Testen en karakteriseren van optische componenten

● Onderzoeks- en ontwikkelingslaboratoria

● Optische coherentiedomeinreflectometrie (OCDR)

Technische specificaties-840 nm glasvezelgekoppelde SLD-breedbandlichtbron

Optische specificaties (T=25°C)

Mechanische en omgevingsspecificaties

Productdetails-840 nm glasvezelgekoppelde SLD-breedbandlichtbron

Wat is een SLD?

Een superluminescente diode (SLD) is een halfgeleider-breedband optische bron gebaseerd op versterkte spontane emissie (ASE) met hoge optische versterking in een laserdiode-achtige golfgeleiderstructuur, die werkt onder onderdrukte optische feedbackomstandigheden om laseroscillatie te voorkomen.

In tegenstelling tot laserdiodes die afhankelijk zijn van een resonante holte, maken SLD's gebruik van laagreflecterende (AR-gecoate) facetten en schuine of gekantelde golfgeleiderstructuren om holtefeedback te onderdrukken, waardoor een hoge optische versterking mogelijk wordt terwijl laserwerking wordt vermeden.

Belangrijkste kenmerken van SLD's:

• Aanzienlijk hoger uitgangsvermogen en helderheid dan LED's, met behoud van een lage temporele coherentie

• Breedbandemissie met een gladde ASE-spectrale envelop

• Zeer lage temporele coherentie (korte coherentielengte), ideaal voor interferometrische toepassingen zoals OCT

• Typische golfgeleiderstructuur met enkele transversale modus die efficiënte single-mode glasvezelkoppeling mogelijk maakt

• Spectrale vorm, doorgaans ontworpen als quasi-Gaussiaanse of op maat gemaakte platte profielen, afhankelijk van het ontwerp

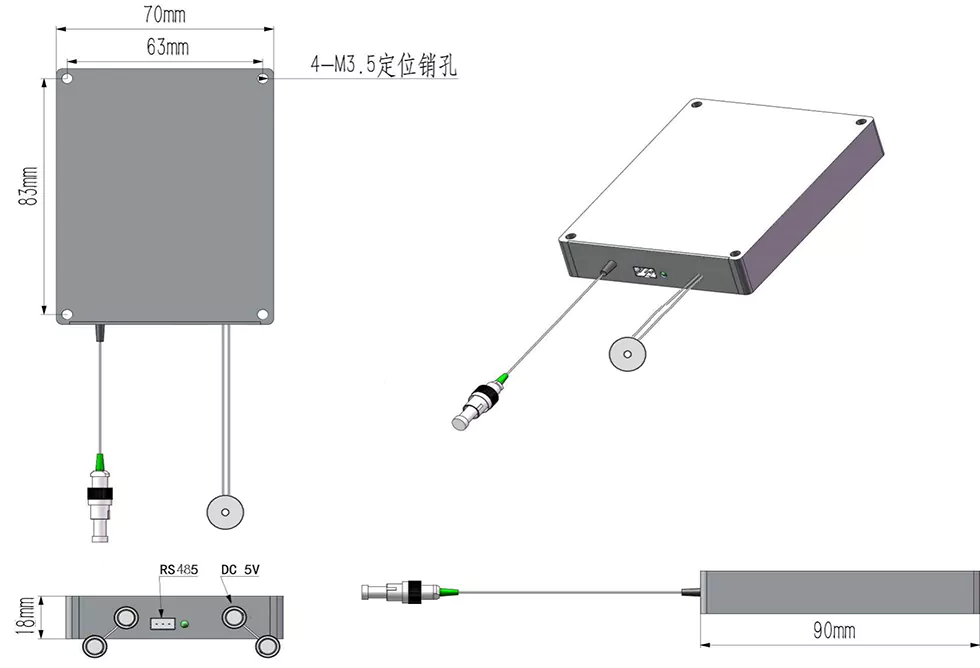

Afmetingen verpakking

De 840 nm SLD-breedbandlichtbron is verkrijgbaar in twee pakketconfiguraties:

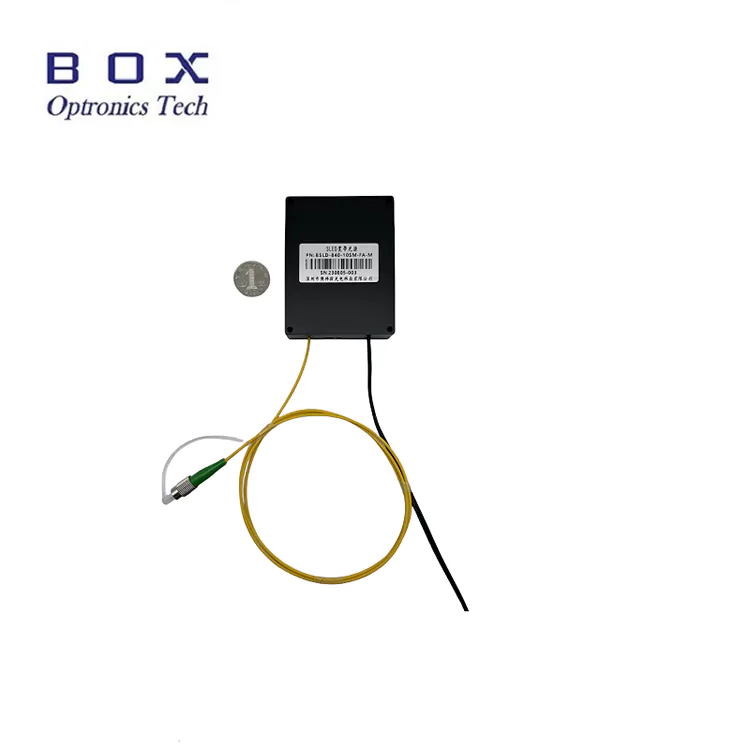

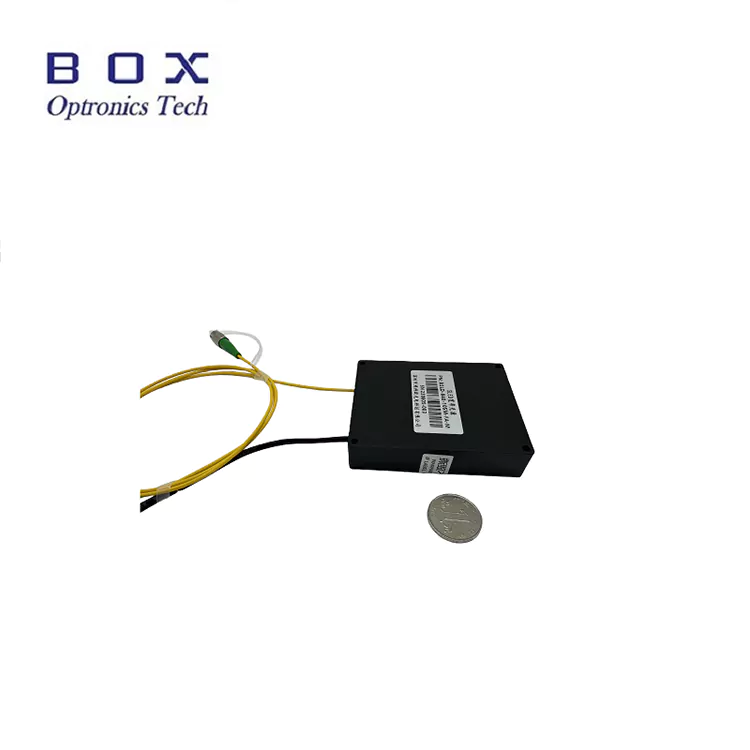

Moduleversie (70×90×18mm):

• Compact, onopvallend ontwerp voor systeemintegratie

• 4-M3.5 montagegaten voor veilige installatie

• DC-voedingsingang (5 V of 12 V)

• RS485-communicatiepoort (DB9 vrouwelijk)

• Vezel-pigtail-uitgang met FC/APC-connector

• Ideaal voor inbedding in instrumenten en systemen

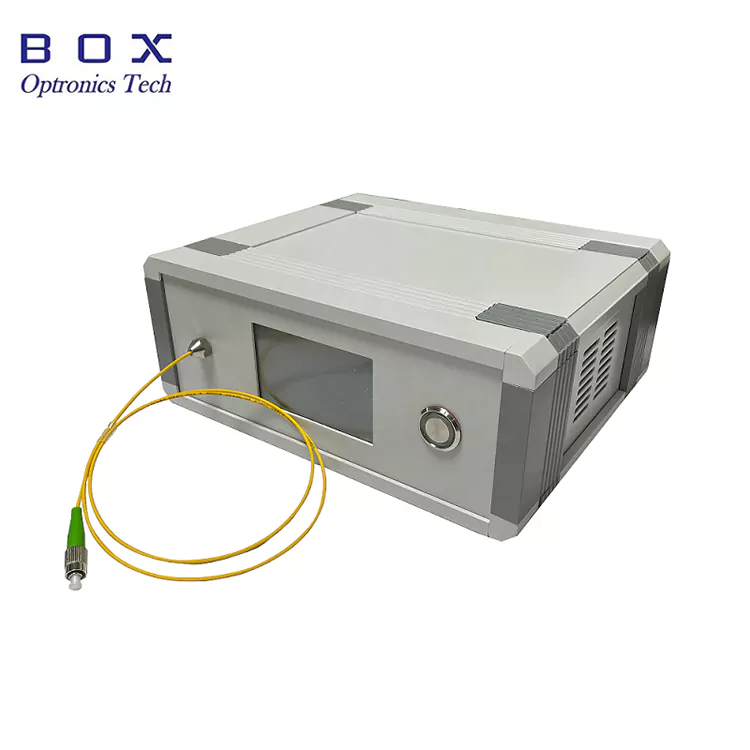

Tafelmodelversie (195×220×120 mm):

• Tafelbladvormfactor voor laboratoriumgebruik

• Ingebouwd touchscreen-display voor statuscontrole

• AC-voedingsingang (110-240 V universeel)

• RS485-communicatiepoort (DB9 vrouwelijk)

• Vezeluitvoer op voorpaneel

• Eenvoudig te gebruiken, plug-and-play-bediening

• Ideaal voor R&D-laboratoria en testomgevingen

Controle en monitoring

Zowel de module- als de tafelversies ondersteunen de RS485-communicatie-interface voor monitoring en controle. De tafelmodelversie beschikt bovendien over een ingebouwd touchscreen voor lokale bediening.

Beschikbare monitoring- en controleparameters:

• Bewaking van het uitgangsvermogen

• Stuurstroombewaking

• Temperatuurbewaking

• Vermogensaanpassing (optioneel)

• Hostcomputersoftware voor pc-besturing (optioneel)

Waarom kiezen voor Box Optronics?

• Strikte kwaliteitscontrole met 100% testen vóór verzending

• Concurrerende prijzen met stabiele bulkleveringsmogelijkheden

• Flexibele aanpassingsopties voor golflengte, stroom, bandbreedte, glasvezel en connectoren

• 7×24 uur technische ondersteuning en snelle reactie

• Wereldwijde verzending met expresslevering door DHL, UPS en FedEx

• Zowel module- als tafelversies beschikbaar

• Optionele hostsoftware voor systeemintegratie

• Betrouwbare langetermijnlevering voor productiehoeveelheden

Spectrale prestatie-840nm glasvezelgekoppelde SLD-breedbandlichtbron

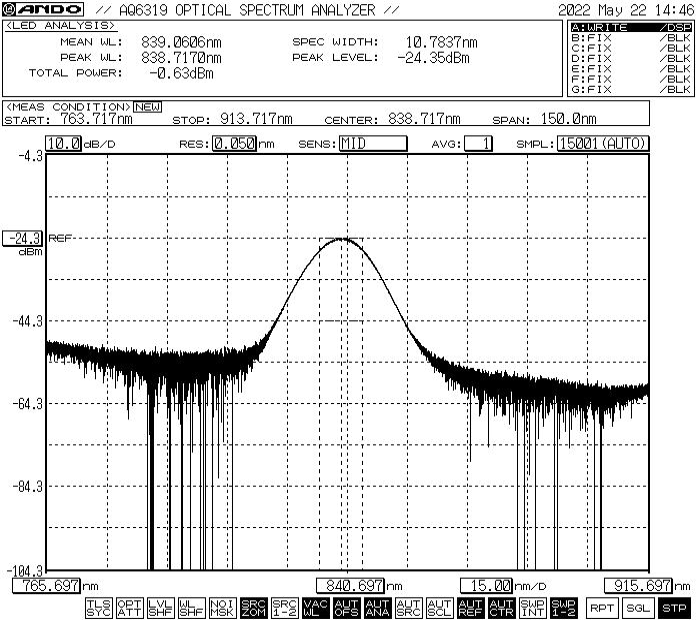

Het typische spectrum vertoont een centrale golflengte van ongeveer 840 nm met een bandbreedte van ongeveer 10 nm -3 dB.

*Opmerking: Het getoonde spectrum is een typische prestatie. Het werkelijke spectrum kan enigszins variëren van apparaat tot apparaat. Neem contact met ons op voor specifieke spectrumgegevens of aangepaste spectrumvereisten.

Bestelinformatie-840 nm glasvezelgekoppelde SLD-breedbandlichtbron

Modelnomenclatuur

BSLD - XXX - XX - XX - X - (X)

Voorbeeld: BSLD - 840 - 51 - SM - M

840 nm SLD breedbandlichtbron, 5 mW uitgangsvermogen, 10 nm bandbreedte, 780 HP glasvezel, moduleversie, 5 VDC-voeding

Beschikbare aanpassingsopties

• Middengolflengte: 840 nm standaard, andere golflengten beschikbaar op aanvraag

• Uitgangsvermogen: 5 mW standaard, opties voor hoger vermogen beschikbaar

• Spectrale bandbreedte: 10 nm standaard, andere bandbreedte-opties beschikbaar

• Vezeltype: 780 pk standaard, andere speciale vezels beschikbaar

• Vezellengte: 0,5 m, 1 m, 1,5 m, 2 m (aangepaste lengtes beschikbaar)

• Pigtail-type: losse buis van 900 μm, losse buis van 3,0 mm

• Connectortype: FC/APC-standaard, FC/UPC, SC/APC, LC/APC of aangepast

• Pakkettype: Module of Benchtop

• Voedingsspanning: 5 VDC, 12 VDC (module), 110-240 VAC (werkbank)

• Optische isolator: ingebouwde isolatoroptie beschikbaar

• Communicatie-interface: RS485-standaard, andere interfaces beschikbaar

• Hostcomputersoftware: beschikbaar voor monitoring en controle

Voor aangepaste vereisten kunt u contact opnemen met ons verkoopteam met uw specificaties.

Gegevensblad en testrapport

Elke 840 nm SLD-breedbandlichtbron wordt geleverd met een uitgebreid testrapport waarin de gemeten prestatieparameters worden gedocumenteerd. Het datasheet-pdf-bestand bevat gedetailleerde specificaties, prestatiecurven en maattekeningen.

• Individueel testrapport bij elke unit inbegrepen

• Traceerbaar serienummer voor elke eenheid

Gegevensblad

Offerte- en betalingsvoorwaarden

Offertevoorwaarden

• EXW (af fabriek): aanbevolen als u een DHL/UPS/FedEx-account heeft. Wij verzenden via uw account; er worden door ons geen verzendkosten in rekening gebracht.

• DAP (Delivered at Place): Als u geen koeriersaccount heeft, kunnen we de verzending regelen met vooruitbetaalde vracht.

• Andere voorwaarden: neem contact met ons op om dit te bespreken.

Betalingsvoorwaarden

• PayPal: snelle en veilige betaling voor monsters en kleine bestellingen

• T/T (overboeking): standaard betalingsmethode voor normale productieorders

• Alibaba Trade Assurance: veilige orderbescherming voor online transacties met kopersgarantie

• Creditcard: geaccepteerd via PayPal, Alibaba

• Flexibele betalingsvoorwaarden: bespreekbaar

Doorlooptijd

• Standaardproductie: ~10-15 werkdagen

• Aangepaste configuraties: 15-20 werkdagen

• Volumebestellingen: neem contact op voor het productieschema

• Internationale verzending: ~3-5 werkdagen (DHL/UPS/FedEx Express)

• Versnelde service: beschikbaar op aanvraag

Bedieningsopmerkingen en behandeling

Vezelverwerking

• Vermijd scherpe bochten of knikken die de vezel kunnen beschadigen

• Trek of draai niet aan de vezelvlechtjes

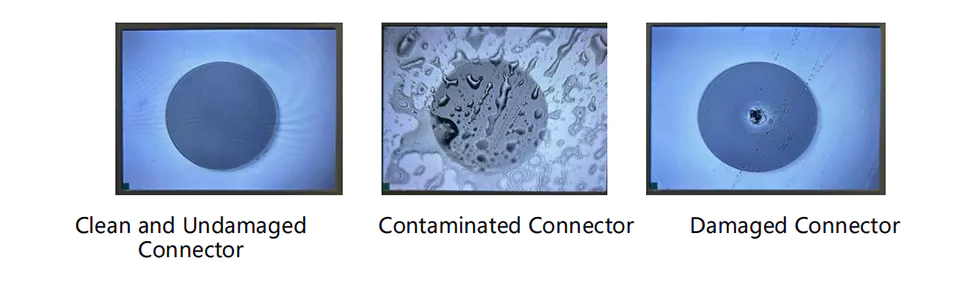

• Reinig de glasvezelconnectoren vóór aansluiting met het juiste schoonmaakgereedschap

• Gebruik altijd stofkappen als de connector niet in gebruik is

• Inspecteer het uiteinde van de vezel vóór gebruik op schade

Overwegingen bij voeding en bediening

• Zorg voor de juiste voedingsspanning voordat u verbinding maakt

• Overschrijd de maximale stroom- of vermogenswaarden van de schijf niet

• Gebruik de juiste warmteafvoer voor continu gebruik

• Schakel de stroom uit voordat u glasvezel aansluit/loskoppelt

• Kijk niet rechtstreeks in de glasvezeluitgang wanneer deze is ingeschakeld
