Productintroductie

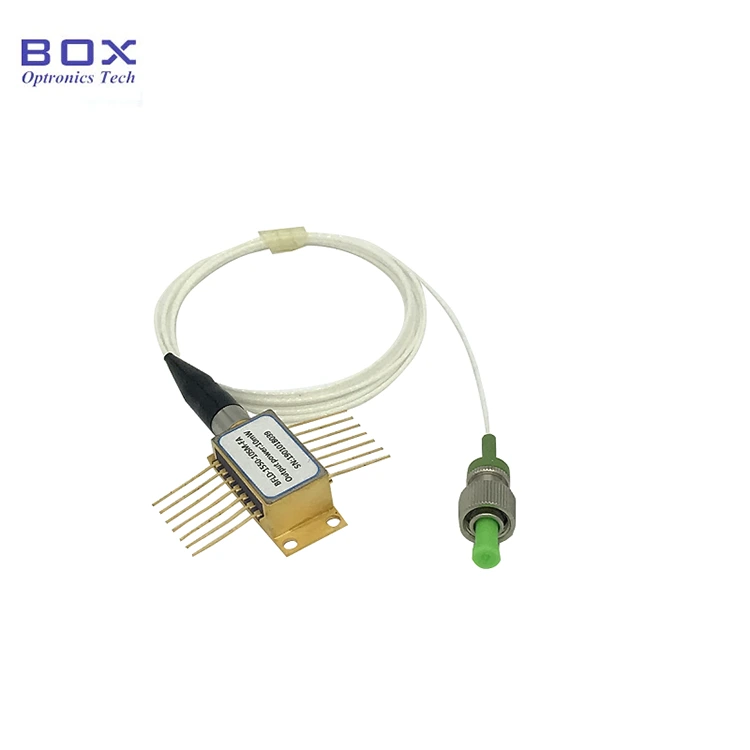

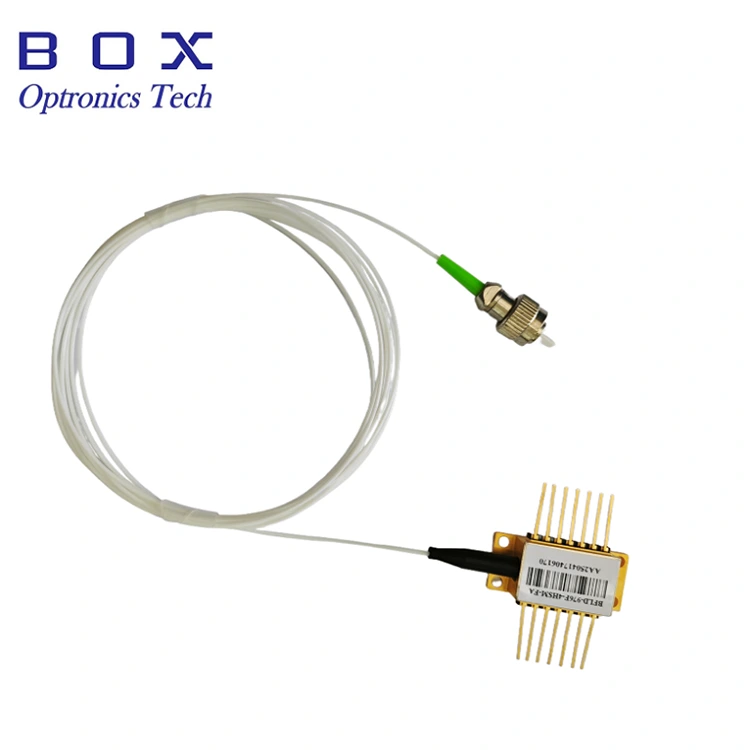

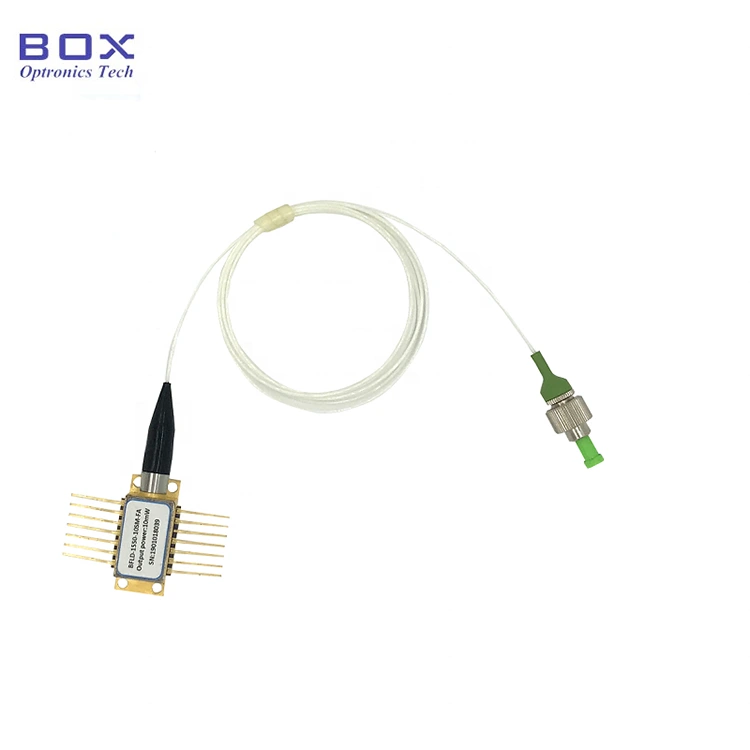

Dit is een 1060 nm 5 mW SLED-laserdiode met een 14-pins vlinderpakket. Het beschikt over een uitgangsvermogen tot 5 mW, een bandbreedte van meer dan 15 nm 3 dB, en integreert TEC en thermistor voor een stabiel en vloeiend spectrum. Geschikt voor optische coherentietomografie (OCT). Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur niet hoger zijn dan 260 °C en mag de soldeertijd niet langer zijn dan 10 seconden.

Productspecificaties

Producteigenschappen

● SM Hi1060- of PM980-vlecht;

● Uitgangsvermogen tot 5mW;

● 14-polig BTF-pakket met TEC en Monitor PD.

Producttoepassingen

● Glasvezelgyroscopen;

● Glasvezeldetectiesysteem;

● Optisch apparatuursysteem.

Productdetails

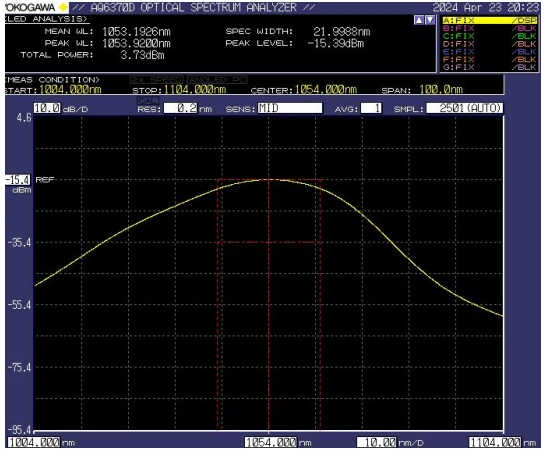

● Typisch spectrum: -3dB bandbreedte Min.15nm / Typ.20nm

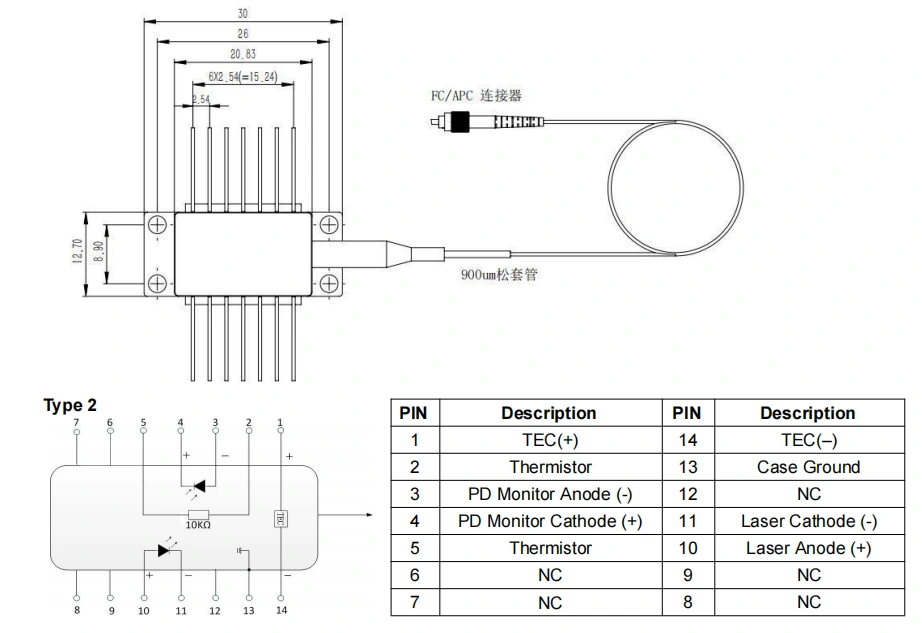

● Pakkettekening en PIN-OUT-definitie (eenheid: mm) -1060 nm 5 mW SLED-laserdiode

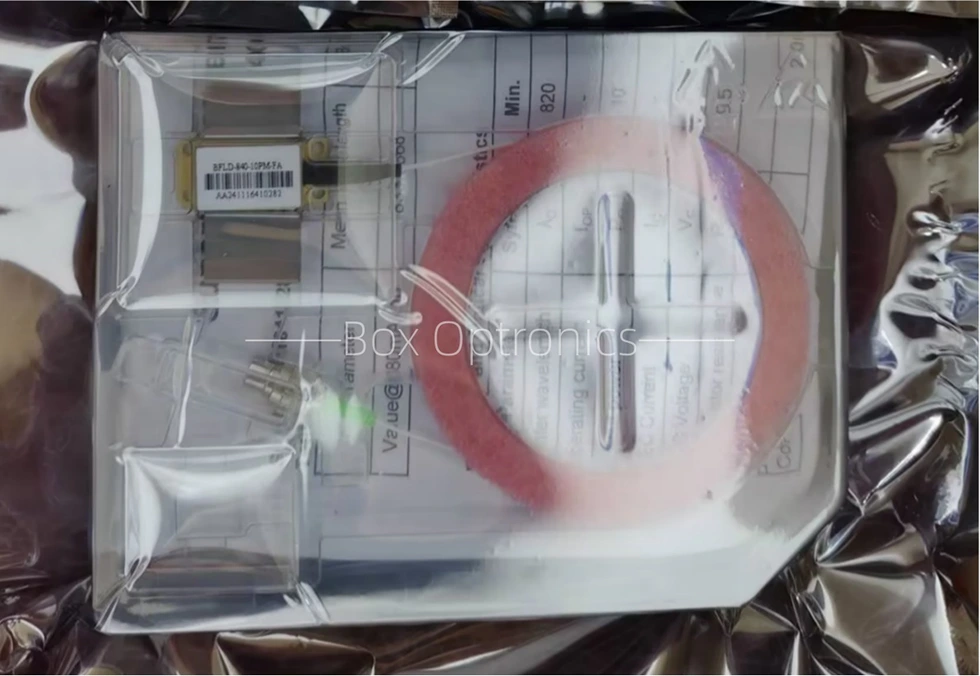

● Verpakkingsvoorbeeld

*Zelfstandig apparaat; geen ingebouwde driver (externe driver optioneel).

Bestelinformatie

bijvoorbeeld: BFSLD-1060-5SM-FA

(Bestelinformatie: 1060 nm 5 mW SLED-laserdiode, vlinderpakket, met SM Hi1060-vezel, FC/APC-connector).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad

Gegevensblad

Offerte- en betalingsvoorwaarden

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Dit apparaat is elektrostatisch gevoelig; daarom is strikte naleving van antistatische beschermingsmaatregelen vereist tijdens verpakking, transport en gebruik. Bovendien moeten voorzorgsmaatregelen worden genomen om stroompieken te voorkomen, aangezien het niet naleven ervan kan leiden tot permanente schade aan het apparaat (bijvoorbeeld door te zorgen voor een goede aarding van de apparatuur en het dragen van een antistatische polsband).

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Bij het plaatsen of verwijderen van een apparaat uit de houder mag u geen druk uitoefenen op of trekken aan de huls aan de achterkant van de behuizing van het apparaat. Zorg er bij apparaten met connectoren voor dat zowel het apparaat als de glasvezelconnector tegelijkertijd worden opgetild tijdens installatie of verwijdering.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur niet hoger zijn dan 260°C en mag de soldeertijd niet langer zijn dan 10 seconden. Er moet bijzondere aandacht worden besteed aan het volgende: tijdens het soldeerproces moet het apparaat zich in een stroomloze toestand bevinden en moet de soldeerbout goed zijn geaard.

● Tijdens het opstartproces mag u nooit rechtstreeks een hoge stroomsterkte toepassen, aangezien dit het risico met zich meebrengt dat de chip beschadigd raakt. Schakel in plaats daarvan het apparaat in op een stroomniveau dat dicht bij de drempel van de chip ligt, en verhoog vervolgens geleidelijk de stroom in kleine stappen totdat het gewenste niveau is bereikt.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler en gaat u vervolgens verder met stapsgewijze opstartstappen om oververhitting en overbelasting van de chip te voorkomen.

Kwaliteitsborging en after-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatiediensten te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
