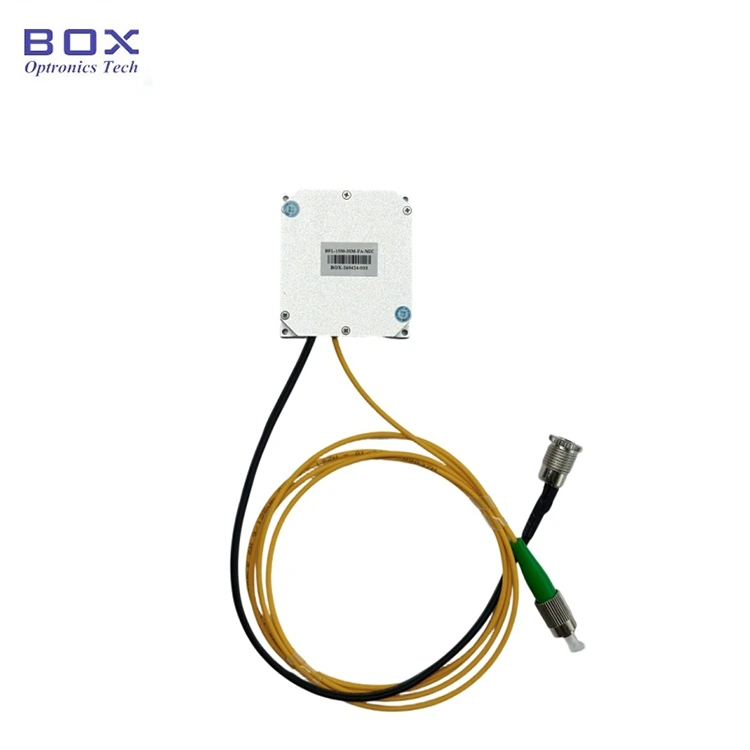

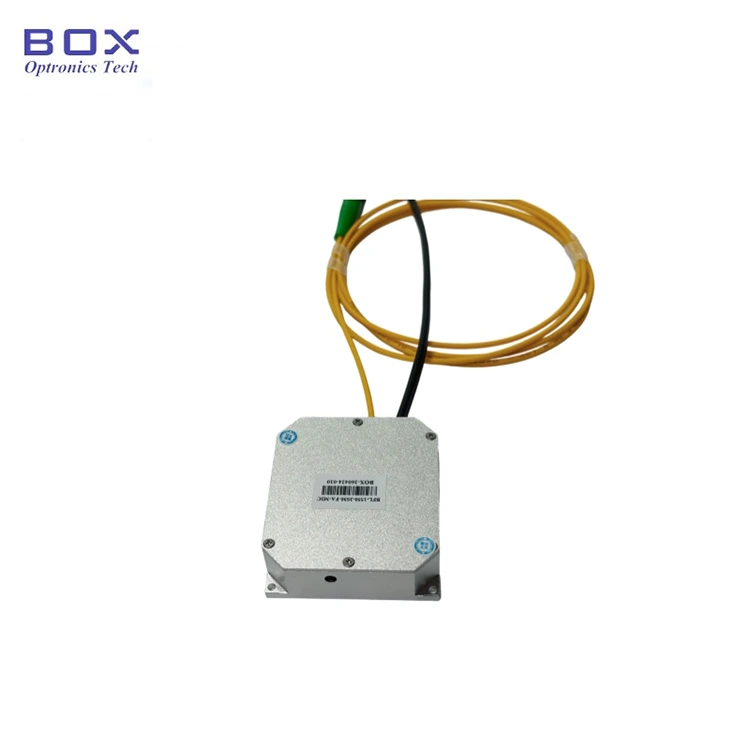

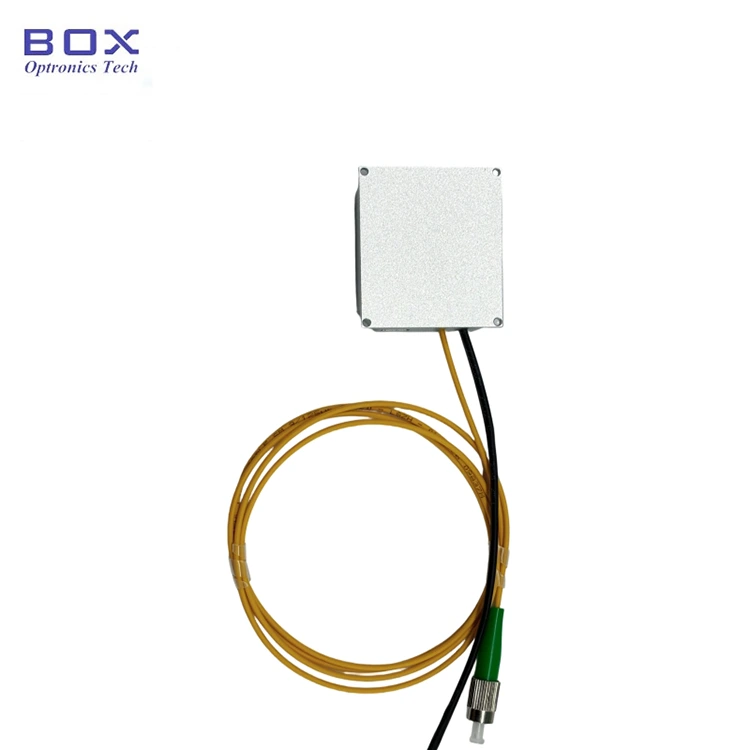

Dit is een 1550 nm SLD-breedbandlichtbron-micromodule die gebruik maakt van superluminescente diodetechnologie, met een uitgangsvermogen van 3 mW en 10 mW optioneel, -3 dB bandbreedte over 30 nm, vlak spectrum, lage rimpel en uitstekende stabiliteit op lange termijn. SM-vezel en PM-vezel zijn beschikbaar. Het ondersteunt RS485-communicatie-interface en bewakingssoftware voor systeemintegratie. De compacte afmeting bedraagt slechts 46,6 x 51,6 x 15 mm.
|
Parameters |
Eenheid |
Waarden |
Opmerkingen |
|
|
Bedrijfsgolflengte |
nm |
1550 |
±20 |
|
|
Uitgangsvermogen |
mW |
>3 |
>10 |
|
|
-3dB bandbreedte |
nm |
>30 |
|
|
|
Stabiliteit op de korte termijn |
dB |
≤±0,02/15 min |
|
|
|
Stabiliteit op lange termijn |
dB |
≤±0,05/8 uur |
|
|
|
Optische isolator |
dB |
Zonder |
Module |
|
|
Pigtail-vezel |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
Communicatie-interface |
- |
DB9 Vrouw(RS485) |
Module |
|
|
Voeding |
- |
5VDC, <15W |
Module |
|
|
Afmetingen |
mm |
46,6(B)×51,6(D)×15(H) |
Module |
|
|
Bedrijfstemperatuur |
℃ |
-5 ~ +55 |
|
|
|
Bedrijfsvochtigheid |
% |
0~70% |
|
|
● Klein formaat; l
● Breed spectrum;
● Lage spectrale rimpel;
● DB9 Female(RS485)-communicatie voor eenvoudige integratie.
● Optische coherentietomografie (OCT);
● Medische beeldvorming;
● Vezelopticgyroscoop (FOG).

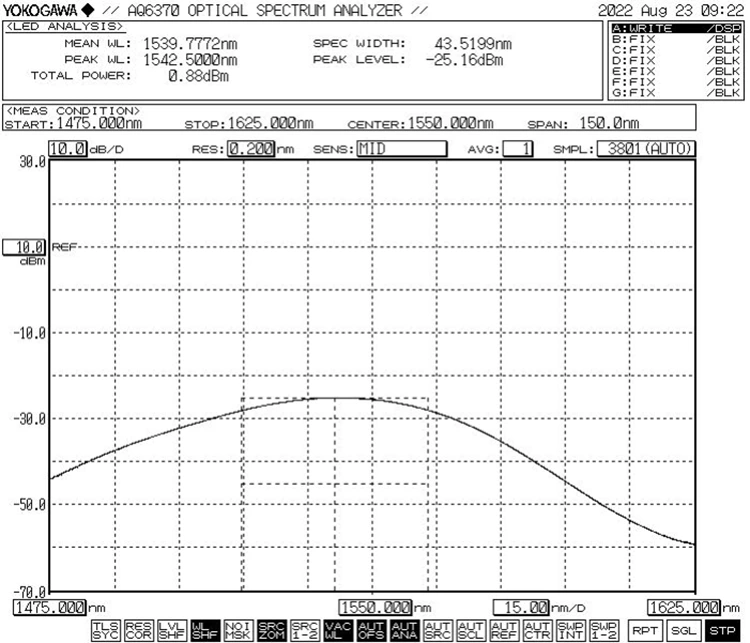

● Typisch spectrum: -3dB Bandbreedte Min.30nm

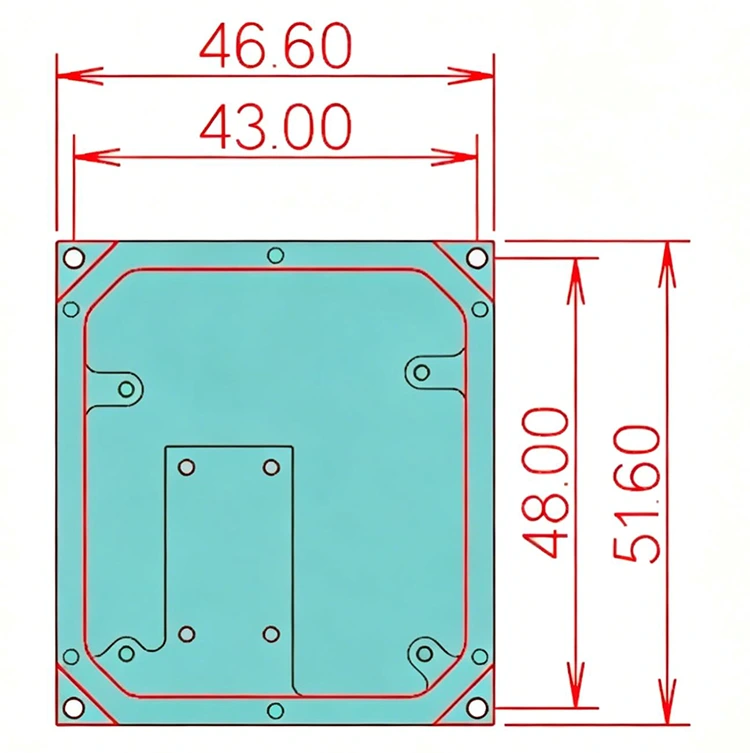

● Afmeting (mm): 46,6(B)×51,6(D)×15(H)
Stap1. Uitpakken: Controleer vóór de montage of alle accessoires compleet zijn.
Stap2. Voeding: Aangesloten op een DC-geschakelde voeding of een gereguleerde voeding die voldoet aan de voedingsvereisten. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens lokale spanningsnormen.)
Stap3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het uiteinde van de vezel en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat u heeft bevestigd dat er geen vervuiling en schade is.
Setp4. Aansluiten op de hostcomputer: Gebruik de groene poortkabel en de USB-RS485 DB9-datakabel om de 1550nm SLD breedbandlichtbronmicromodule en de computer aan te sluiten; de computer moet eerst een speciaal stuurprogramma voor de seriële poort installeren om de datakabel van de USB-RS485 seriële poort te identificeren, anders kunnen de hostcomputersoftware en de lichtbronmodule niet correct worden aangesloten en gecommuniceerd. Vraag Box Optronics naar de chauffeur.
Stap 5. Besturingssoftware: Box Optronics levert de seriële commando- of pc-software om de LD-stroom en LD-temperatuur van de 1550 nm SLD breedbandlichtbron-micromodule te regelen. Kies de juiste poort, stel de stroom en temperatuur in en klik vervolgens op de knop Openen. (Om schade te voorkomen, dient u de aandrijfstroom langzaam op te voeren bij de eerste inbedrijfstelling. Schakel niet onmiddellijk de volledige stroom in.)
Stap6. Na gebruik klikt u op de knop Sluiten, schakelt u de voeding uit en koppelt u de glasvezelverbinding los.
|
Naam |
Golflengte |
Uitgangsvermogen |
Vezeltype |
Connector |
Dimensie |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD-lichtbron |
1550:1550 nm |
03:03mW 10:10mW |
SM:SMF-28e PM: PM1550 |
FA:FC/APC Ander |
MICROFOON: Micro-module |
bijv.: BSLD-1550-10SM-FA-MIC
(Bestelinformatie: 1550 nm SLD-micromodule voor breedbandlichtbron, 10 mW uitgangsvermogen, met SMF-28e-vezel, FC/APC-connector).
Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com
● Offertevoorwaarden
(1) EXW:
Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.
(2) DAP:
Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.
(3)Anders
● Betalingsvoorwaarden
PayPal en T/T zijn beschikbaar.
Productie: 10-15 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)
De internationale logistiek: 3-5 werkdagen.
● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer ze met een glasvezel-eindvlakdetector voordat u ze aansluit. Sluit vezels altijd aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. De glasvezelconnectoren moeten worden afgedekt met stofkappen.
● Als de uitgangsvezel op een andere vezel moet worden aangesloten, wordt het gebruik van een fusielasapparaat aanbevolen.
● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; op een droge plaats bewaren.

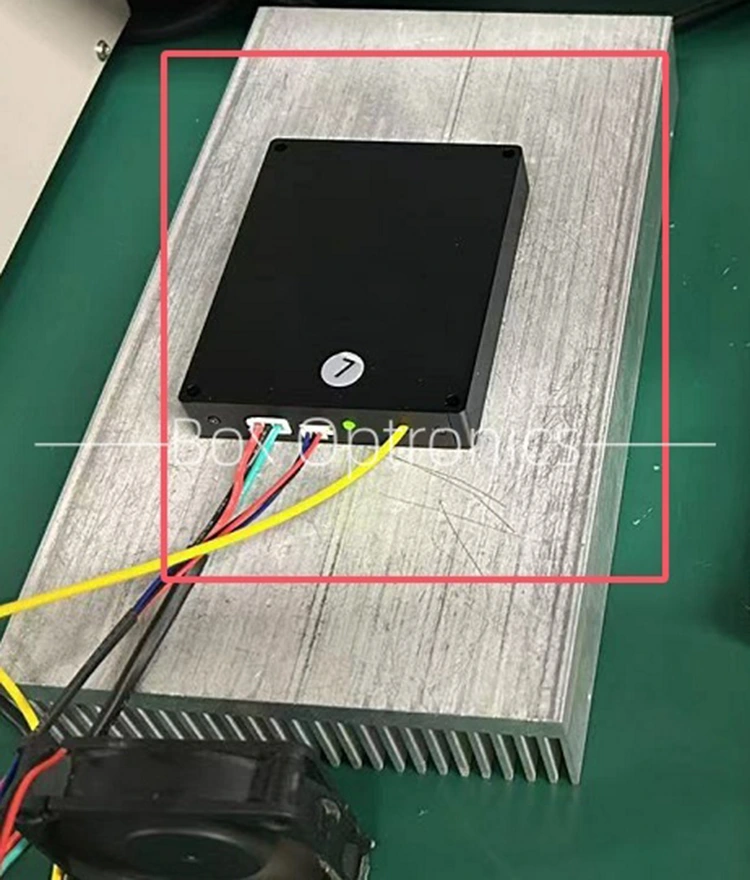

● Plaats het apparaat bij langdurig gebruik op een koellichaam.
● Garantieperiode:
Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.
● Uitsluitingen van gratis garantie:
Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatieservices te weigeren in de volgende gevallen binnen de garantieperiode:
(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.
(2) Storingen als gevolg van onjuiste bediening door de gebruiker.
(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.
(4) Ongeoorloofde demontage, wijziging of reparatie.
(5) Gewijzigde of onvolledige garantielabels op de behuizing.
(6) Schade of verlies tijdens transport.
