1060nm 1064nm SLD-lichtbron

Inhoudsopgave

1. Introductie van de 1060nm 1064nm SLD-lichtbron

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Standaardaccessoires

6. Handleiding voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offerte- en betalingsvoorwaarden

10. Doorlooptijd

11. Bedieningsinstructies en onderhoud

12. Kwaliteitsborging en after-sales service

Productintroductie

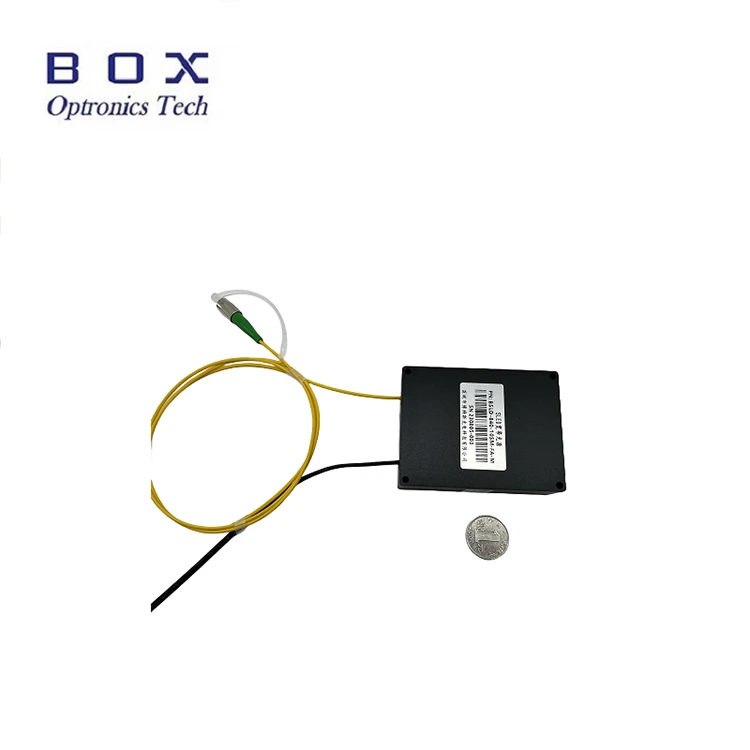

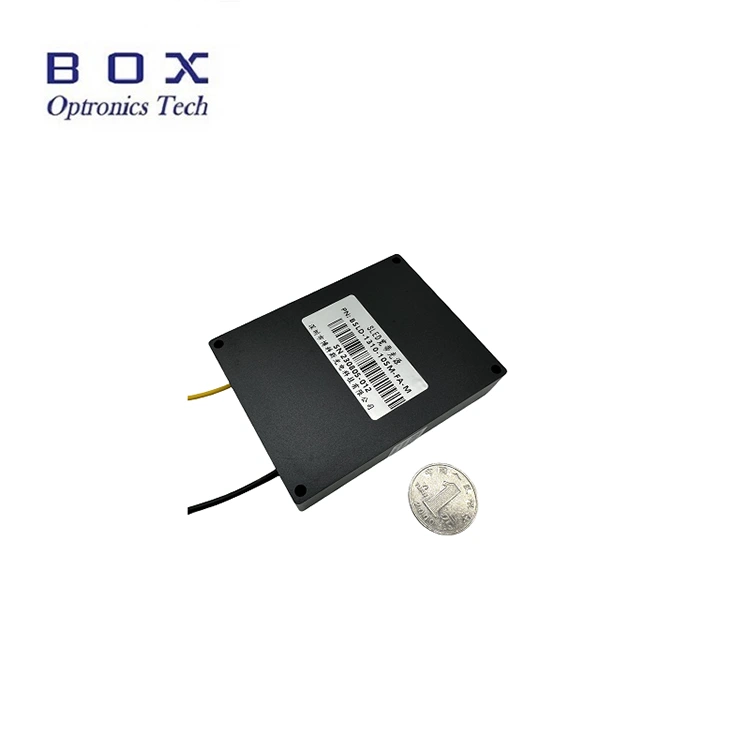

Dit is een 1060 nm 1064 nm SLD-lichtbron die gebruik maakt van superluminescente diodetechnologie, met een uitgangsvermogen van 5 mW en 15 mW optioneel, -3 dB bandbreedte over 15 nm, vlak spectrum, lage rimpel en uitstekende stabiliteit op lange termijn. Het ondersteunt benchtop- en modulaire configuraties met RS485-communicatie-interface en monitoringsoftware voor systeemintegratie. Geschikt voor vezeldetectie en medische beeldvorming. Gebruik het apparaat met nominale spanning, controleer de temperatuur en vochtigheid, zorg voor een goede warmteafvoer en vermijd overbelasting en verontreiniging van de uitgang.

Productspecificaties

Producteigenschappen

● Lage spectrale rimpel;

● Vlak spectrum;

● DB9 Female(RS485)-communicatie voor eenvoudige integratie.

Producttoepassingen

● Optische vezeldetectie;

● Medische beeldvorming;

● Glasvezelgyroscoop (FOG).

Productdetails

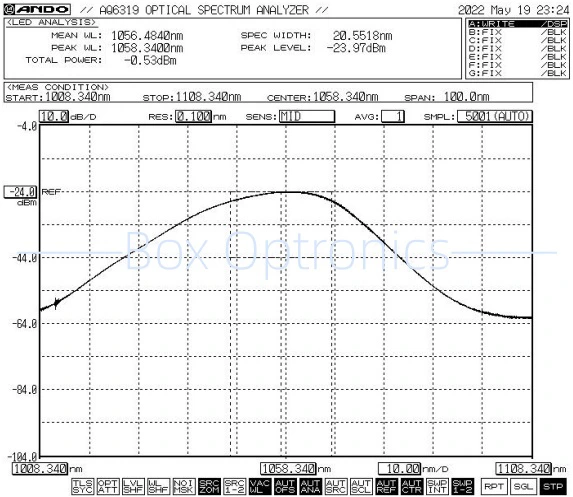

● Typisch spectrum: -3dB bandbreedte Min.15nm / Typ.20nm

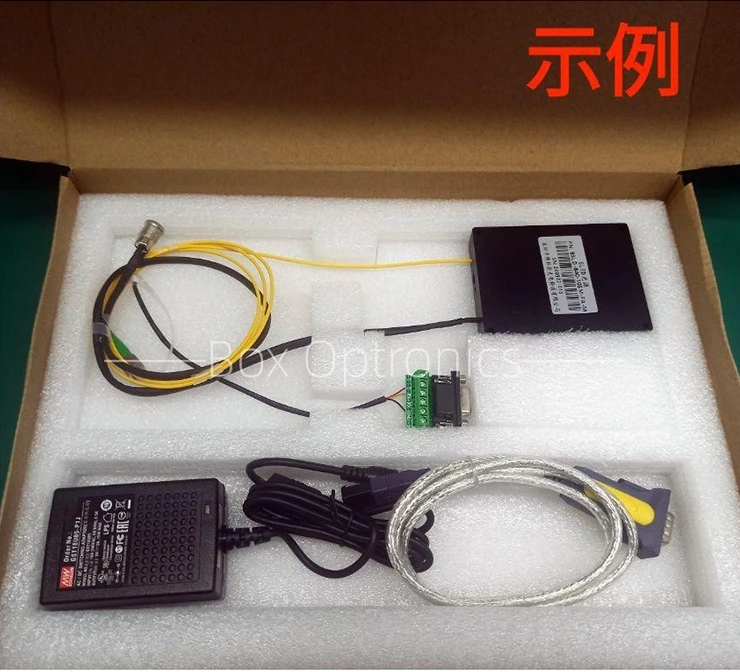

● Standaardaccessoires

Operatiestappen

Stap1.Uitpakken: Controleer vóór montage of alle accessoires compleet zijn, inclusief SLED-lichtbronmodule, USB-datakabel, groene poortkabel, voedingsadapter, testrapport etc.

Stap2.Voeding: Aangesloten op een DC-geschakelde voeding of een gereguleerde voeding die voldoet aan de voedingsvereisten. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens lokale spanningsnormen.)

Stap3.Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het uiteinde van de vezel en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat u heeft bevestigd dat er geen vervuiling en schade is.

Setp4.Verbinding maken met de hostcomputer: Gebruik de groene poortkabel en de USB-RS485 DB9-datakabel om de 1060nm 1064nm SLD-lichtbron en de computer aan te sluiten; de computer moet eerst een speciaal stuurprogramma voor de seriële poort installeren om de datakabel van de USB-RS485 seriële poort te identificeren, anders kunnen de hostcomputersoftware en de lichtbronmodule niet correct worden aangesloten en gecommuniceerd. Vraag Box Optronics naar de chauffeur.

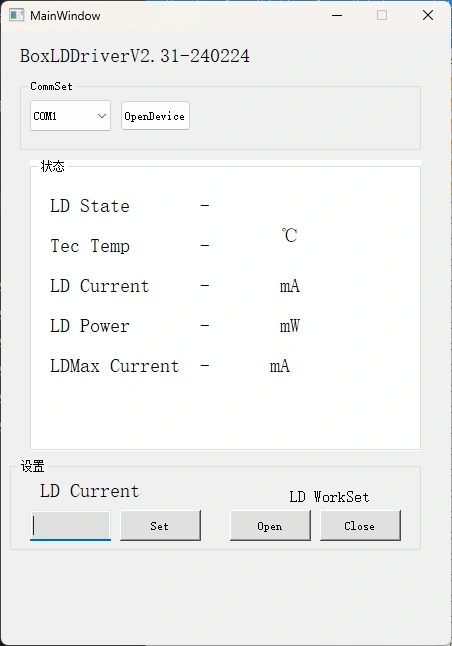

Stap 5.Besturingssoftware: Box Optronics levert de seriële commando- of pc-software om de LD-stroom en LD-temperatuur van de 1060nm 1064nm SLD-lichtbron te regelen. Kies de juiste poort, stel de stroom en temperatuur in en klik vervolgens op de knop Openen. (Om schade te voorkomen, dient u de aandrijfstroom langzaam op te voeren bij de eerste inbedrijfstelling. Schakel niet onmiddellijk de volledige stroom in.)

Stap6.Na gebruik klikt u op de knop Sluiten, schakelt u de voeding uit en koppelt u de glasvezelverbinding los.

Bestelinformatie

bijvoorbeeld: BSLD-1060-5SM-FA-M

(Bestelinformatie: 1060 nm 1064 nm SLD-lichtbron, 5 mW uitgangsvermogen, met SM Hi1060-vezel, FC/APC-connector, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en testblad

Gegevensblad

Testblad

Offerte- en betalingsvoorwaarden

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsinstructies en onderhoud

● Het wordt niet aanbevolen om de glasvezelconnectoren aan zowel de ingangs- als de uitgangszijde vaak in te steken of te verwijderen, om stofverontreiniging (wat kan leiden tot meer insteekverlies) of het verbranden van de eindvlakken van de glasvezelconnector te voorkomen.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer ze met een glasvezel-eindvlakdetector voordat u ze aansluit. Sluit vezels altijd aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. De glasvezelconnectoren moeten worden afgedekt met stofkappen.

● Als de uitgangsvezel op een andere vezel moet worden aangesloten, wordt het gebruik van een fusielasapparaat aanbevolen.

● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; op een droge plaats bewaren.

Kwaliteitsborging en after-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatiediensten te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
