1550 nm DFB 100 mW krachtige vlinderlaser

Inhoudsopgave

1. Introductie van de 1550nm DFB 100 mW krachtige vlinderlaser

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

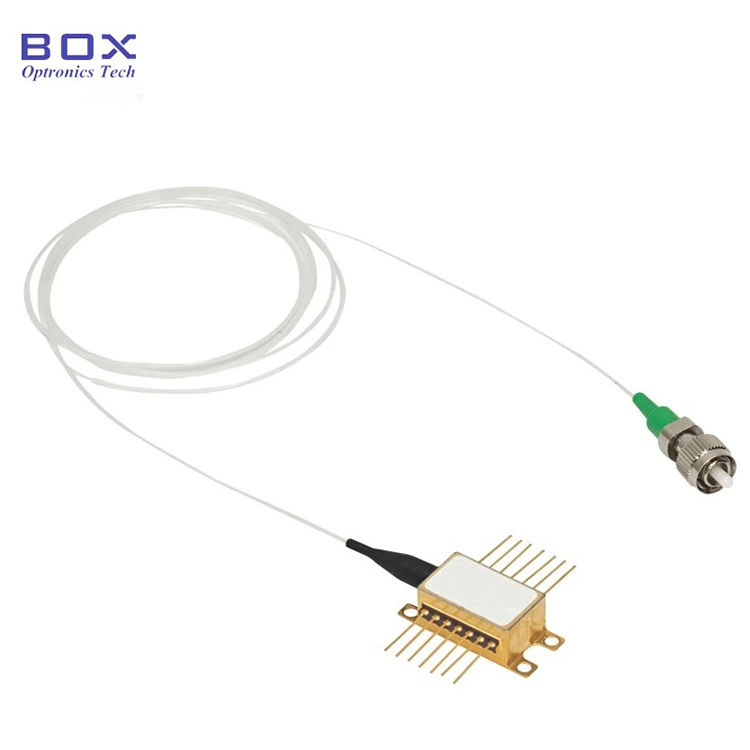

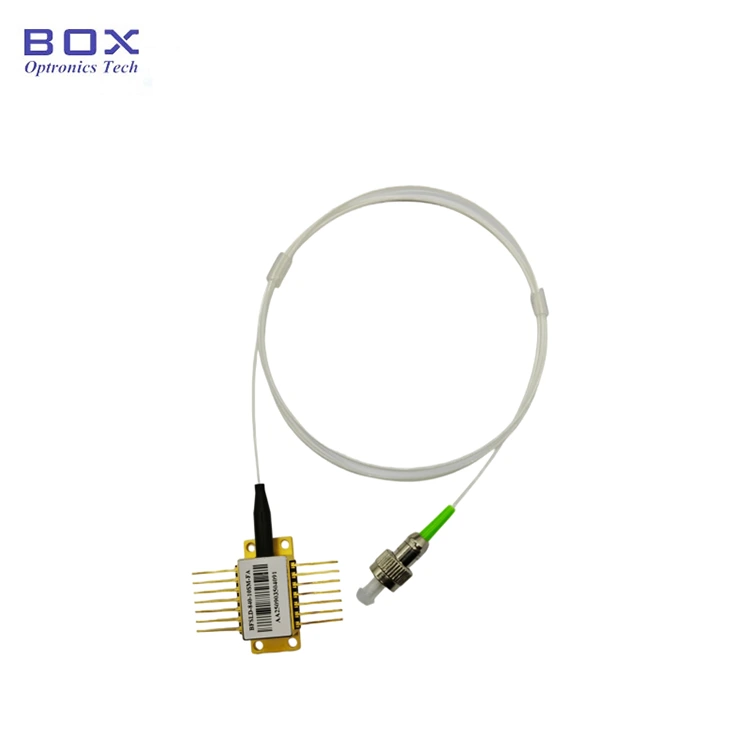

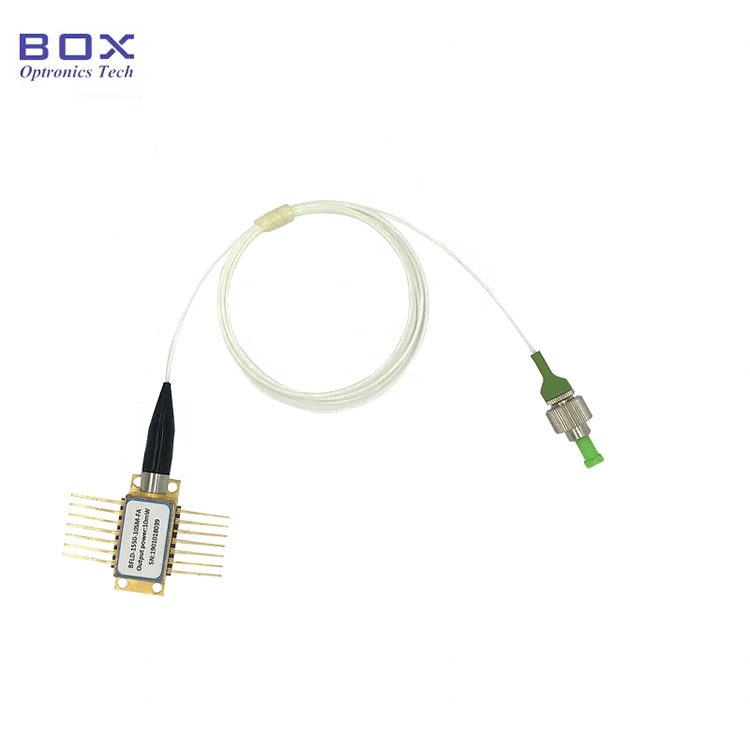

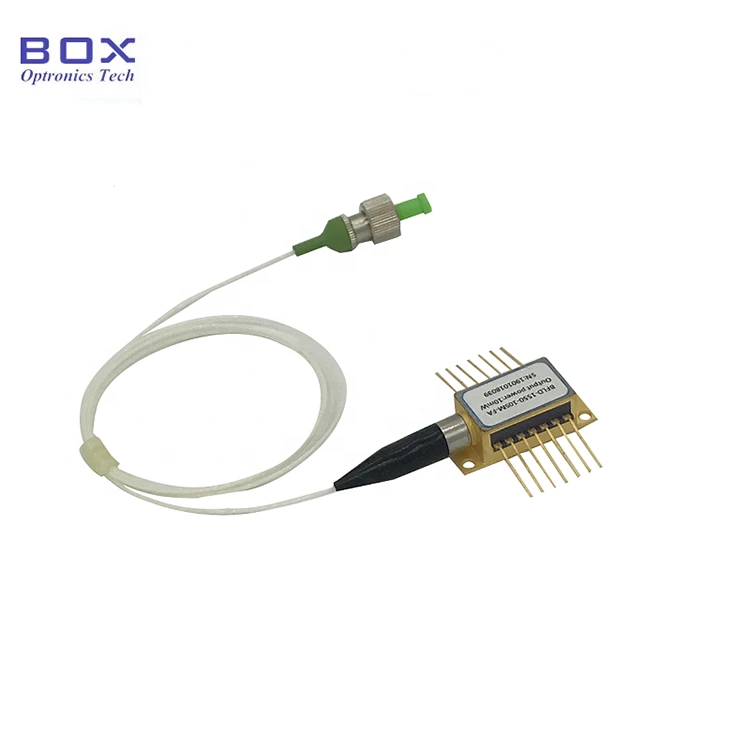

1550 nm DFB 100 mW krachtige vlinderlaser is gebaseerd op MQW (Multi-Quantum Well) DFB-chip, met gebruikmaking van de industriestandaard 14-pins vlinderpakket, het integreert een TEC (thermo-elektrische koeler), thermistor, bewaking van de achtergrondverlichting PD (fotodiode). Als de pinnen moeten worden gesoldeerd, kan de soldeertemperatuur mag niet hoger zijn dan 260°C, en de soldeertijd mag niet langer duren dan 10 seconden.

Productspecificaties

Producteigenschappen

● SM-vezel of PM-vezelvlecht;

● Hoog uitgangsvermogen tot 100 mW;

● Hoge onderdrukkingsverhouding in de zijmodus;

● 14-polig BTF-pakket met TEC, thermistor en PD bewaken.

Producttoepassingen

● Glasvezelcommunicatie;

● Optische laboratoriumtest;

● Glasvezeldetectie.

Product Details

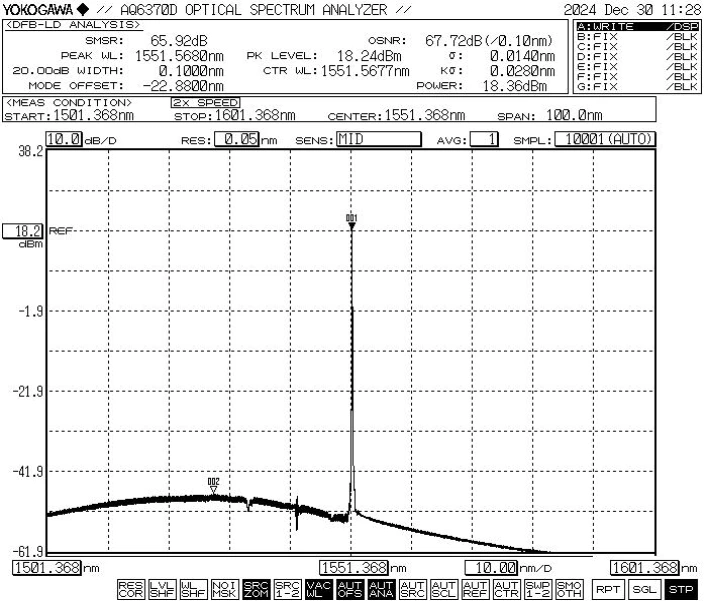

● Typisch spectrum: 1550 nm, +/-2 WL-tolerantie.

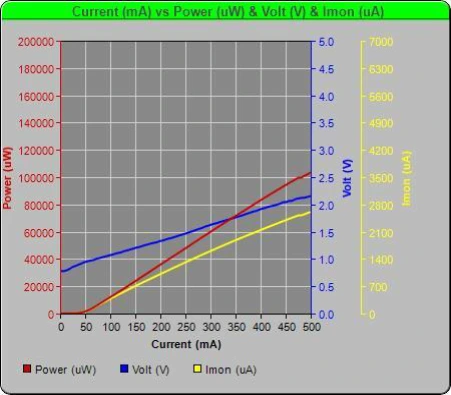

● PIV-1550 nm DFB 100 mW krachtige vlinderlaser

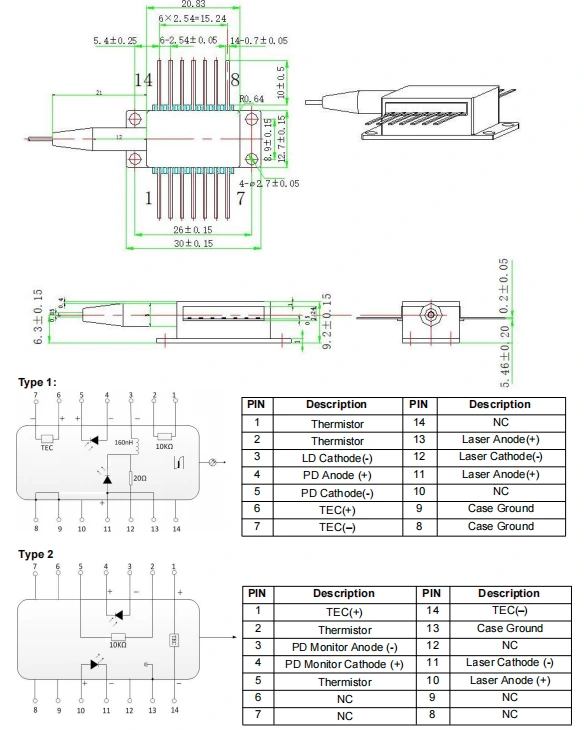

● Pakkettekening en PIN-OUT-definitie (eenheid: mm) -1550 nm DFB 100 mW Krachtige vlinderlaser

Bestellen informatie

bijvoorbeeld: BFLD-1550-1HSM-FA2

(Bestelinformatie: 1550 nm DFB 100 mW krachtige vlinderlaser, SM glasvezel, met FC/APC-connector, pomppin).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Houd u bij gebruik van het apparaat strikt aan de bedrijfsspanning en stroombereiken gespecificeerd in het gegevensblad. Belangrijke parameters, waaronder Ith (Drempelstroom), Iop max (maximale bedrijfsstroom), Vop max (maximum Bedrijfsspanning) en λc (Middengolflengte) – moeten worden vermeld specifiek in het testrapport dat bij verzending werd verstrekt. Opmerking: werking boven de absolute maximale waarden kan permanente schade aan het apparaat veroorzaken.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
