1550 nm 10 mW DFB vlinderlaserdiode

Inhoudsopgave

1. Introductie van de 1550nm 10 mW DFB vlinderlaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

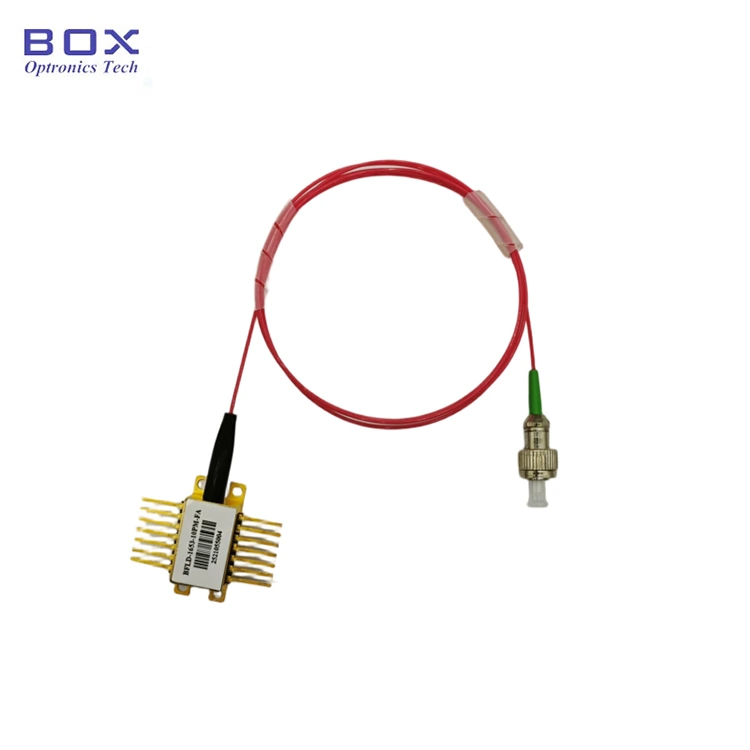

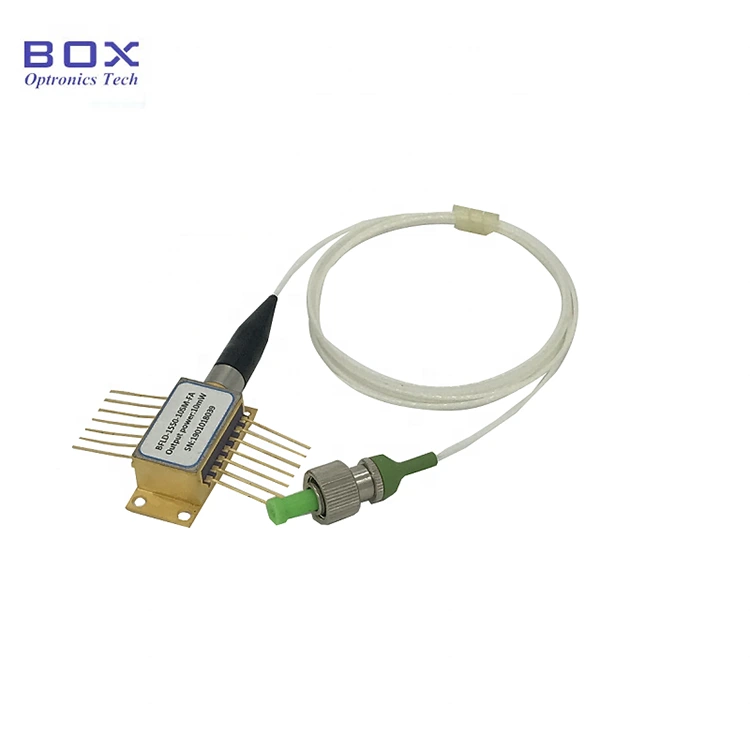

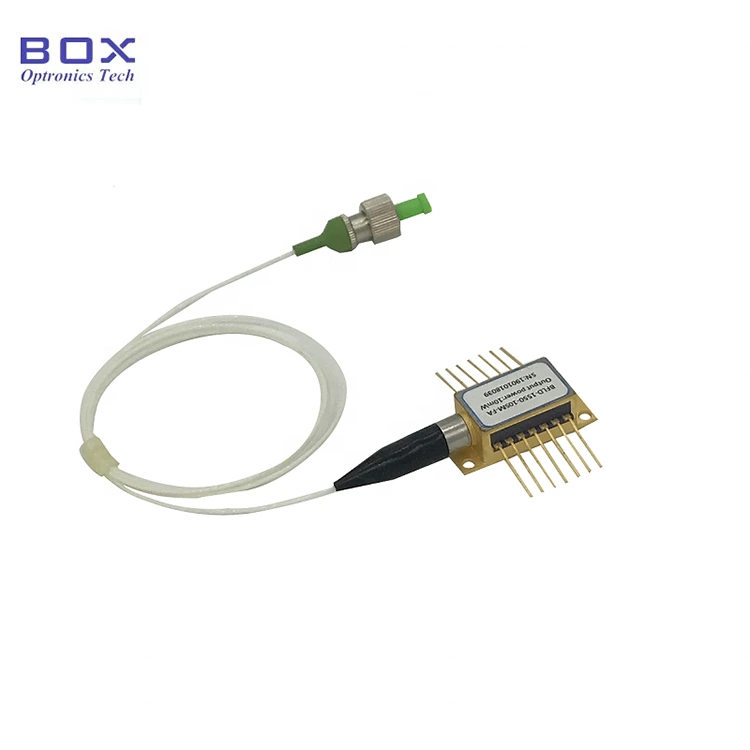

Dit is een 1550 nm DFB-laser met een 14-pins vlinder pakket, ingebouwde TEC en thermistor. Het beschikt over een stabiele golflengte, 10 mW uitgangsvermogen, een typische onderdrukkingsverhouding van 40 dB in de zijmodus en een lage drempel actueel. Optioneel met SM/PM-vezel, brede bedrijfstemperatuur en hoog betrouwbaarheid, geschikt voor glasvezelcommunicatie, optische instrumenten en glasvezel voelen. Controleer de aandrijfstroom en -temperatuur strikt en vermijd deze schade door overstroom.

Product Specificaties

Producteigenschappen

● Multi-kwantum Well (MQW) gedistribueerde feedback (DFB) lasers;

● SMF-28e of PMF-1550 varkensstaart;

● 14-polig BTF-pakket met TEC en Monitor PD;

● Groot bedrijfstemperatuurbereik -20~+70℃.

Producttoepassingen

● Optische vezel communicatie;

● Optisch instrument;

● Optische vezelsensor;

● Lichtbron.

Product Details

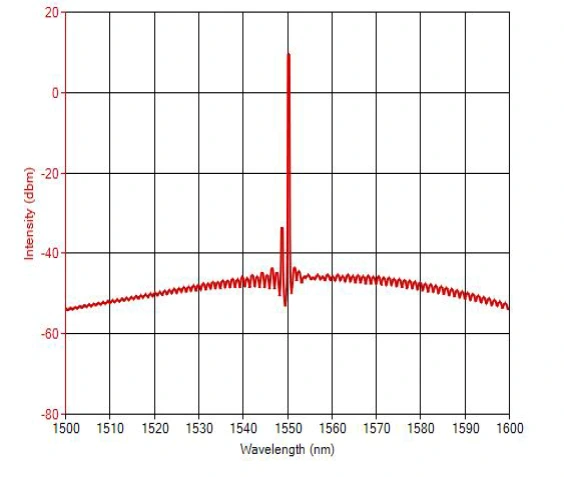

● Typisch spectrum: 1550 nm, WL-tolerantie +/-3 nm.

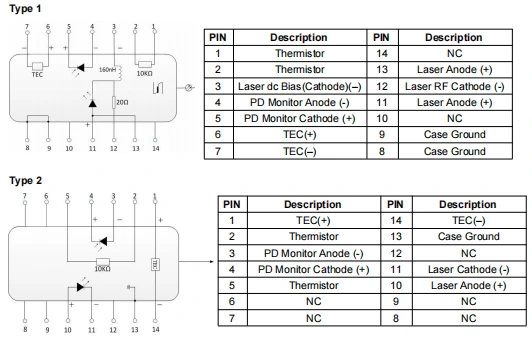

● PIN-OUT-definitie-1550nm 10mW DFB vlinderlaserdiode

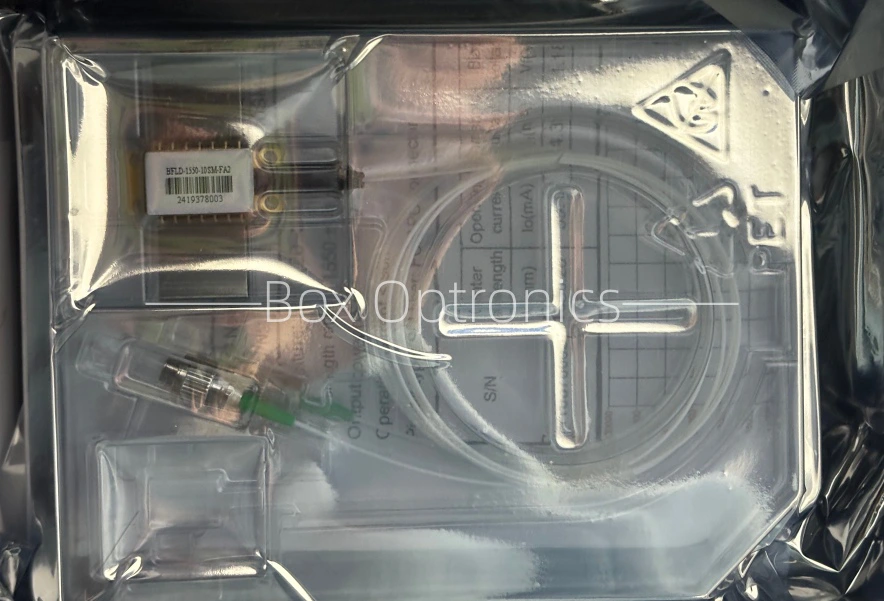

● Verpakkingsvoorbeeld

*Zelfstandig apparaat zonder schijf; een modulepakket geïntegreerd met drivercircuits zijn optioneel.

Bestellen informatie

bijvoorbeeld: BFLD-1550-10SM-FA2

(Bestelinformatie: 1550 nm 10 mW DFB vlinderlaserdiode, SM-vezel, met FC/APC-connector, type2 pin-out).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

(3)Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Opmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om gratis reparatiediensten te weigeren in de volgende gevallen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
