840 nm 20 mW SLED-breedbandlichtbron

Inhoudsopgave

1. Introductie van de 840 nm 20 mW SLED-breedbandlichtbron

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Standaardaccessoires

6. Handleiding voor veilige bediening

7. Bestelinformatie

8. Gegevensblad en testblad

9. Offerte- en betalingsvoorwaarden

10. Doorlooptijd

11. Bedieningsinstructies en onderhoud

12. Kwaliteitsborging en after-sales service

Productintroductie

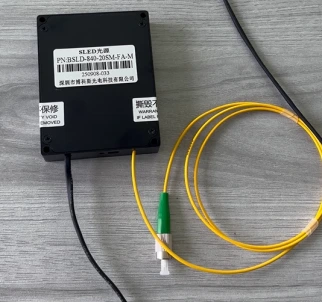

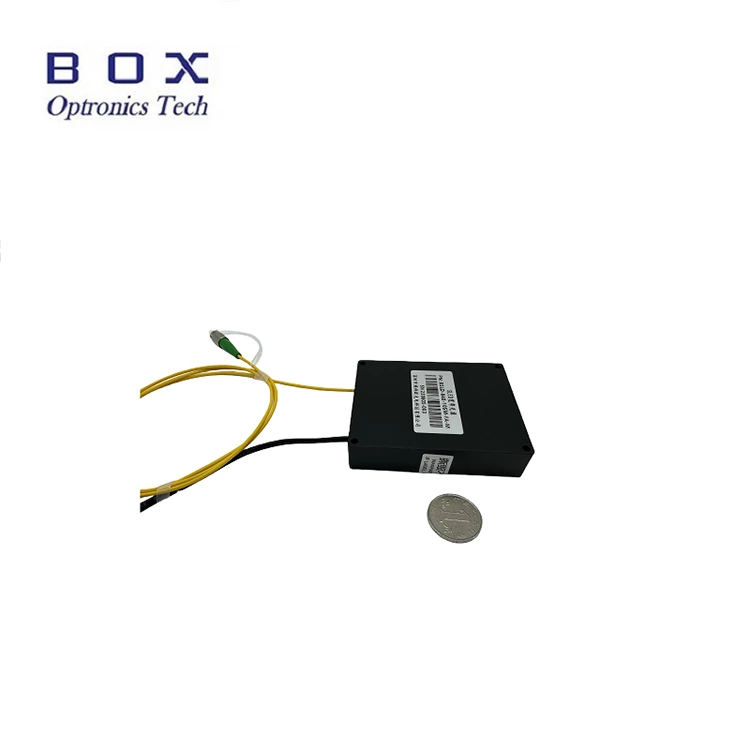

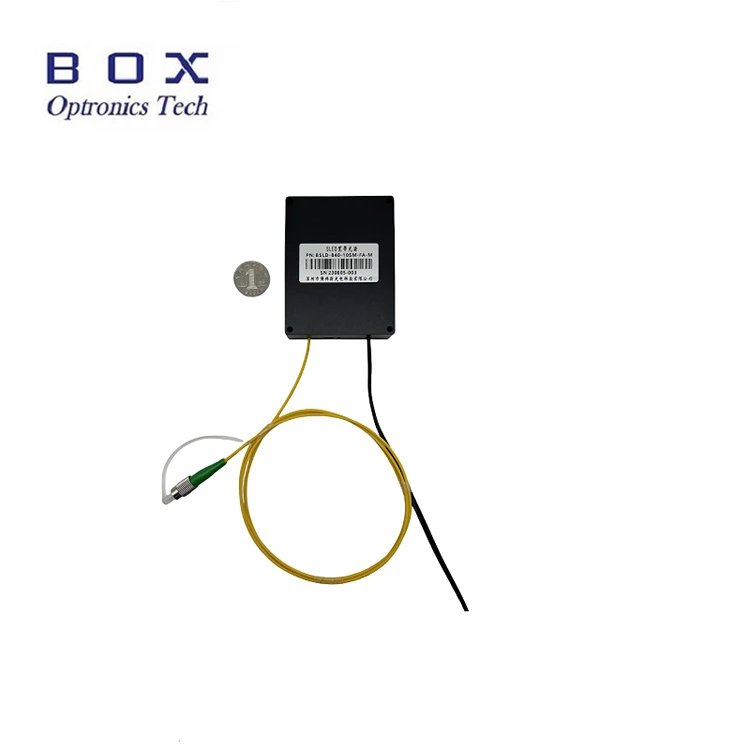

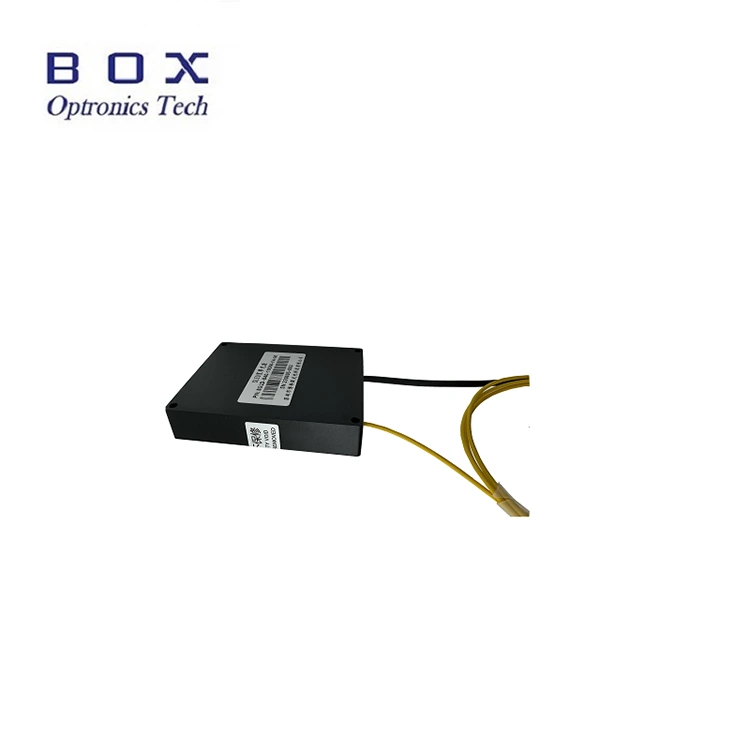

Dit is een 840 nm 20 mW SLED-breedbandlichtbron die gebruik maakt van superluminescente diodetechnologie, met een uitgangsvermogen van meer dan 20 mW, -3 dB bandbreedte van meer dan 45 nm, vlak spectrum, lage rimpel en uitstekende stabiliteit op lange termijn. Het ondersteunt benchtop- en modulaire configuraties met communicatie-interface en monitoringsoftware voor industriële en medische integratie. Geschikt voor industriële OCT, vezeldetectie en medische beeldvorming. Gebruik het apparaat met nominale spanning, controleer de temperatuur en vochtigheid, zorg voor een goede warmteafvoer en vermijd overbelasting en verontreiniging van de uitgang.

Productspecificaties

Producteigenschappen

● Lage spectrale rimpel;

● 20mW Hoog uitgangsvermogen;

● Module/benchtop dubbele configuraties met communicatiebewaking voor eenvoudige integratie;

● Ondersteunt SM/PM-glasvezelaanpassing voor verschillende optische systemen.

Producttoepassingen

● Industrieel LGO;

● Oogheelkundige OCT;

● Kalibratie van glasvezelapparatuur en systemen voor het testen van passieve componenten.

Productdetails

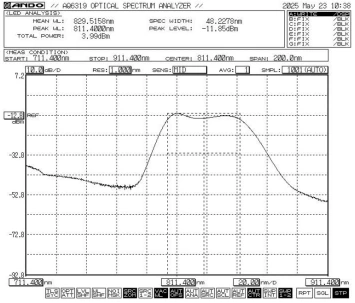

● Typisch spectrum: -3dB bandbreedte Min.45 / Typ.48

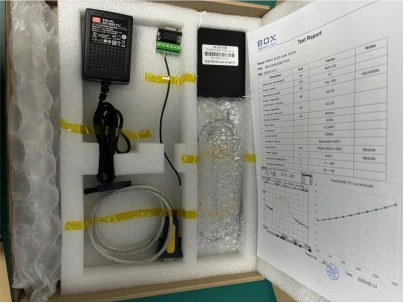

● Standaardaccessoires

Operatiestappen

Stap1.Uitpakken: Controleer vóór montage of alle accessoires compleet zijn, inclusief SLED-lichtbronmodule, USB-datakabel, groene poortkabel, voedingsadapter, testrapport etc.

Stap2.Voeding: Aangesloten op een DC-geschakelde voeding of een gereguleerde voeding die voldoet aan de voedingsvereisten. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens lokale spanningsnormen.)

Stap3.Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het uiteinde van de vezel en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat u heeft bevestigd dat er geen vervuiling en schade is.

Setp4.Verbinding maken met de hostcomputer: Gebruik de groene poortkabel en de USB-RS485 DB9-datakabel om de 840 nm 20 mW SLED-breedbandlichtbron en de computer aan te sluiten; de computer moet eerst een speciaal stuurprogramma voor de seriële poort installeren om de datakabel van de USB-RS485 seriële poort te identificeren, anders kunnen de hostcomputersoftware en de lichtbronmodule niet correct worden aangesloten en gecommuniceerd. Vraag Box Optronics naar de chauffeur.

Stap 5.Besturingssoftware: Box Optronics levert de seriële commando- of pc-software om de LD-stroom en LD-temperatuur van de 840 nm 20 mW SLED-breedbandlichtbron te regelen. Kies de juiste poort, stel de stroom en temperatuur in en klik vervolgens op de knop Openen. (Om schade te voorkomen, dient u de aandrijfstroom langzaam op te voeren bij de eerste inbedrijfstelling. Schakel niet onmiddellijk de volledige stroom in.)

Stap6.Na gebruik klikt u op de knop Sluiten, schakelt u de voeding uit en koppelt u de glasvezelverbinding los.

Bestelinformatie

bijv.: BSLD-840-205SM-FA-M

(Bestelinformatie: 840 nm 20 mW SLED-breedbandlichtbron, -3 dB bandbreedte rond 50 nm, met SM CS 780-vezel, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en testblad

Gegevensblad

Testblad

Offerte- en betalingsvoorwaarden

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics aan om de EXW te gebruiken. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten voor de producten vooraf.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als er enkele op voorraad zijn, wordt deze sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsinstructies en onderhoud

● Vermijd het veelvuldig aansluiten/loskoppelen van glasvezelconnectoren om ophoping van stof en schade aan het uiteinde te voorkomen.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer ze met een glasvezel-eindvlakdetector voordat u ze aansluit. Sluit vezels altijd aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. Sluit ongebruikte connectoren af ​​met stofkappen.

● Bewaar de apparatuur in een droge, vochtvrije omgeving.

Kwaliteitsborging en after-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatiediensten te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
