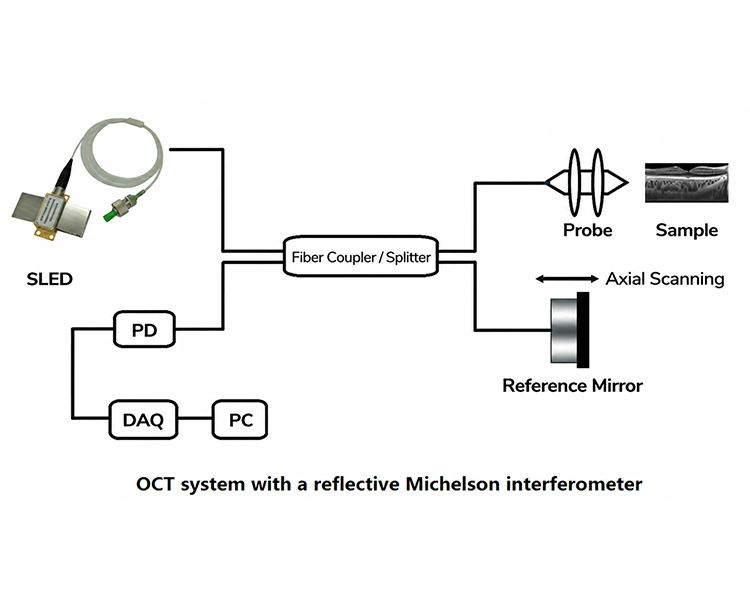

(1) Licht dat wordt uitgezonden door een breedbandbron met lage coherentie (zoals een SLED) wordt door een bundelsplitser (of vezelkoppelaar) in twee bundels gesplitst en komt respectievelijk de referentiearm en de monsterarm binnen.
(2) Het licht in de referentiearm wordt teruggekaatst door een spiegel.
(3) Nadat het licht in de monsterarm het onderzochte weefsel of materiaal verlicht, keert terugverstrooid licht van verschillende diepten terug.
(4) De twee bundels komen weer samen bij de bundelsplitser; er wordt alleen een interferentiesignaal gegenereerd als het optische padverschil tussen de twee armen binnen de coherentielengte van de lichtbron valt. Deze korte coherentielengte zorgt voor de hoge axiale resolutie van het systeem.
(5) Door de positie van de referentiespiegel te scannen of frequentie-sweeping te gebruiken om interferentiesignalen te verkrijgen, kan het systeem tweedimensionale of driedimensionale tomografische beelden van het monster laag voor laag reconstrueren.
|
Onderdeel |
Functiebeschrijving |
|
SLED-lichtbron |
Biedt breedbandlicht met lage coherentie en dient als kernlichtbron voor het OCT-systeem om een hoge axiale resolutie te bereiken; werkt doorgaans in de nabij-infraroodband van 800–1550 nm. |
|
Vezelkoppeling / splitter |
Splitst de lichtbron in een monsterarm en een referentiearm, en combineert de echosignalen van beide armen in de detector. |
|
Doorvragen |
Focust de lichtstraal op het oppervlak of de binnenkant van het monster en verzamelt teruggereflecteerde/terugverstrooide optische signalen van verschillende diepten. |
|
Referentie spiegel |
Biedt een stabiel optisch referentiepad. Het verandert de optische padlengte van de referentiearm door nauwkeurig axiaal scannen, realiseert interferentiesignaalmatching met gereflecteerd licht van verschillende monsterdiepten, en voltooit diepte-opgelost scannen. |
|
PD |
Detecteert optische interferentiesignalen van de monsterarm en referentiearm. |
|
Gegevensverzamelingssysteem (DAQ) |
Converteert foto-elektrische signalen naar digitale signalen voor realtime verwerking en opslag door de computer. |
|
PC |
Verwerkt de verkregen interferentiesignalen via algoritmen zoals Fast Fourier Transform (FFT) en reconstrueert 2D- of 3D-tomografische beelden met hoge resolutie van het monster. |

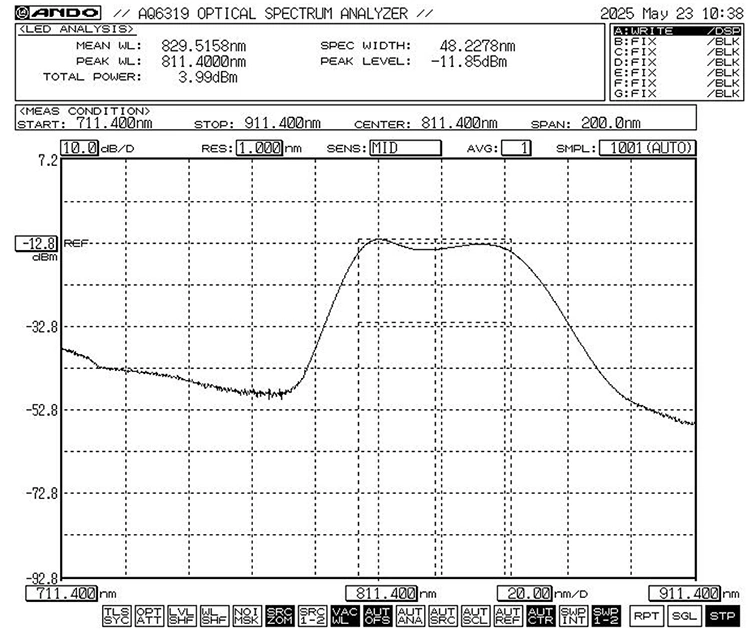

840 nm 20 mW SLED-breedbandlichtbron
840 nm 10 mW 35 nm BW SLD-diode

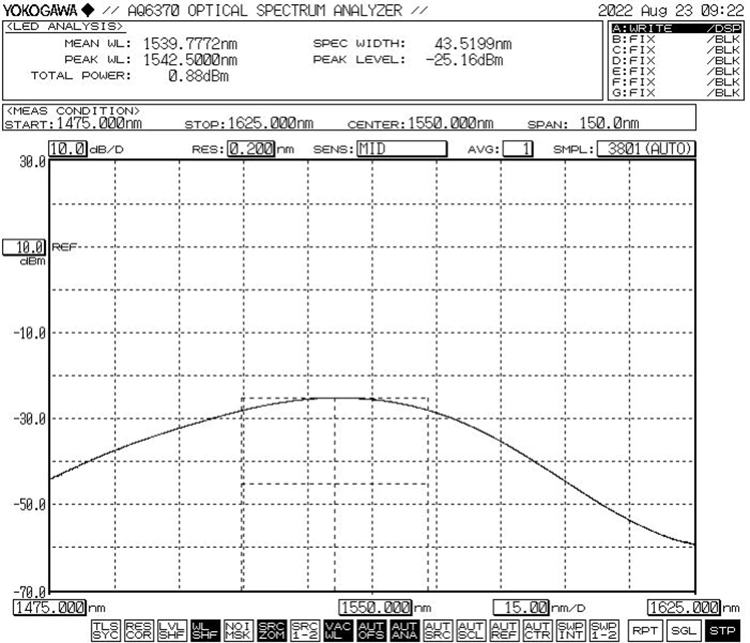

Vraag 1: Welke golflengte (in nm) van de SLD-breedbandlichtbron wordt doorgaans gebruikt in de LGO?
A1: Biomedische beeldvorming → 800–1060 nm;
Industriële inspectie/glasvezeltoepassingen → 1300–1550 nm.
Vraag 2: Heeft een SLED-breedbandlichtbron een isolator nodig?
A2: Voor industriële toepassingen is het noodzakelijk om onafhankelijk de omvang van het gereflecteerde optische vermogen te beoordelen; indien gerechtvaardigd kunnen meerdere isolatoren vereist zijn.
Vraag 3: Worden de door u geleverde SLD-lichtbronnen geleverd met een ingebouwd stuurcircuit?
A3: Ja, we bieden modulaire oplossingen waarin de laserchip, het stuurcircuit en (optioneel) een glasvezelkoppeling zijn geïntegreerd. Dit maakt direct gebruik of verdere systeemintegratie mogelijk zonder dat de klant een externe driver hoeft aan te sluiten.
-
