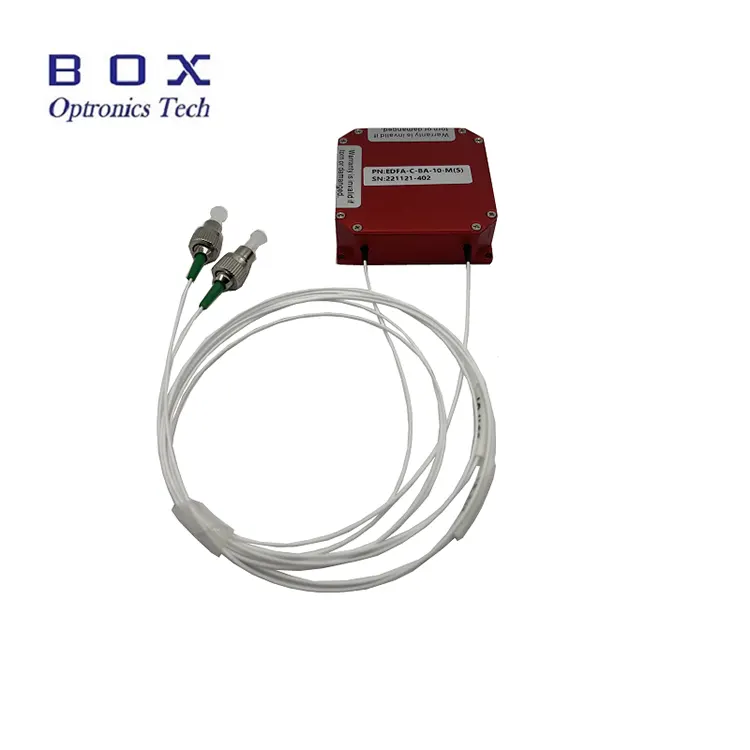

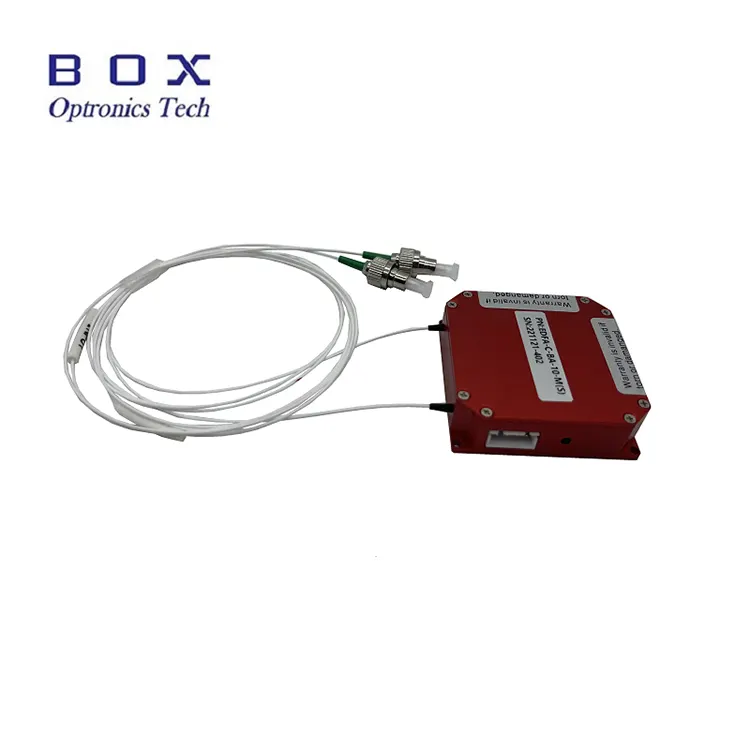

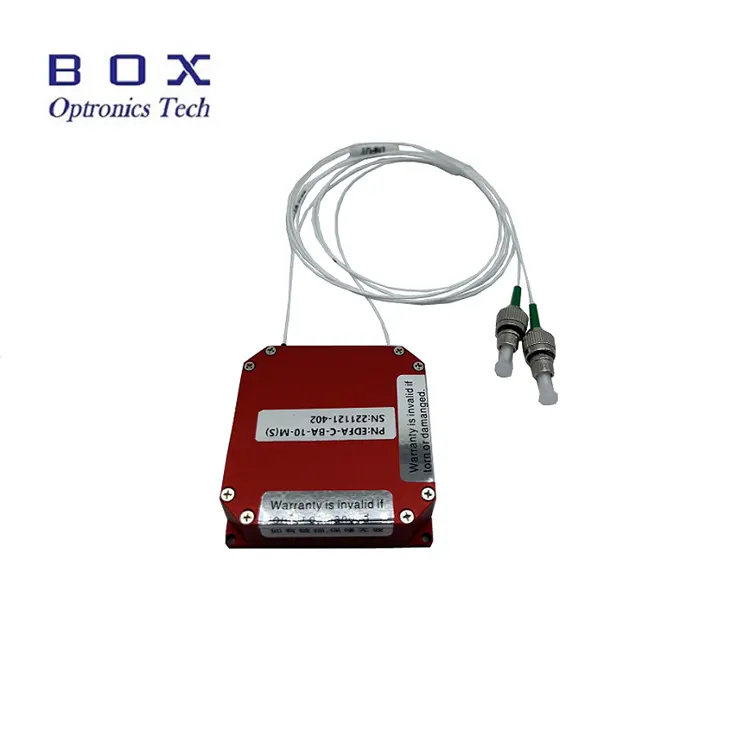

Micro-Module C-band Erbium-gedoteerde Fiber Booster Versterkers zijn ontworpen voor toepassingen in beperkte ruimtes. De afmetingen zijn 50(B)×50(D)×15(H)mm of 45(B)×65(D)×10(H)mm optioneel. Dat kunnen ze zijn gebruikt voor vermogensversterking van lasersignalen in de C-band 1530 ~ 1565 nm golflengte bereik. Ze beschikken over een hoog vermogen van 10/13/17/20/23dBm en weinig ruis. EEN seriële communicatiepoort en voedingskabel zijn meegeleverd voor pc-bediening. Wanneer Als u deze modules gebruikt, zorg er dan voor dat het uiteinde van de vezel schoon is, let op laser invoerbeperkingen en neem de nodige veiligheidsmaatregelen voor lasers.
|
Parameters |
Eenheid |
Waarden |
Opmerkingen |
||||
|
Golflengtebereik |
nm |
1530 ~ 1565 |
C-band |
||||
|
Ingangsvermogen |
dBm |
-6~+3 |
|
||||
|
Uitgangsvermogen |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm-ingang |
|
Lawaai figuur |
dB |
≤5,0 |
-3dBm-ingang |
||||
|
PDG |
dB |
≤0,3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
Ingangs-/uitgangsisolatie |
dB |
≥35 |
|
||||
|
Vermogensmonitor |
dB |
|
Invoer/uitvoer |
||||
|
Bedrijfsmodus |
- |
|
ACC/APC |
||||
|
Pigtail-vezel |
- |
SMF-28 |
FC/APC |
||||
|
Controlemodus |
- |
DB9 Vrouw(RS232)/TTL |
|
||||
|
Communicatie-interface
|
- |
ZH2.54-4PIN |
M15-module |
||||
|
- |
ZH1.5-6PIN |
M10-module |
|||||
|
Afmetingen |
mm |
50(B)×50(D)×15(H) |
Module |
||||
|
10~20dBm: 45(B)×65(D)×10(H) |
Module |
||||||
|
Voeding |
- |
Gelijkstroom 5V, <10W |
Module |
||||
|
Bedrijfstemperatuur |
℃ |
-5 ~ +55 |
|
||||
|
Bedrijfsvochtigheid |
℃ |
0~70% |
|
||||
● Breed golflengtebereik: 1530 ~ 1565 nm;
● Subminiatuur ontwerp;
● Laag geluidsniveau <5dB;
● RS232/TTL-besturingsmodus.
● Optisch glasvezelcommunicatie;
● Optisch vezelsensor;
● Vezel laser.

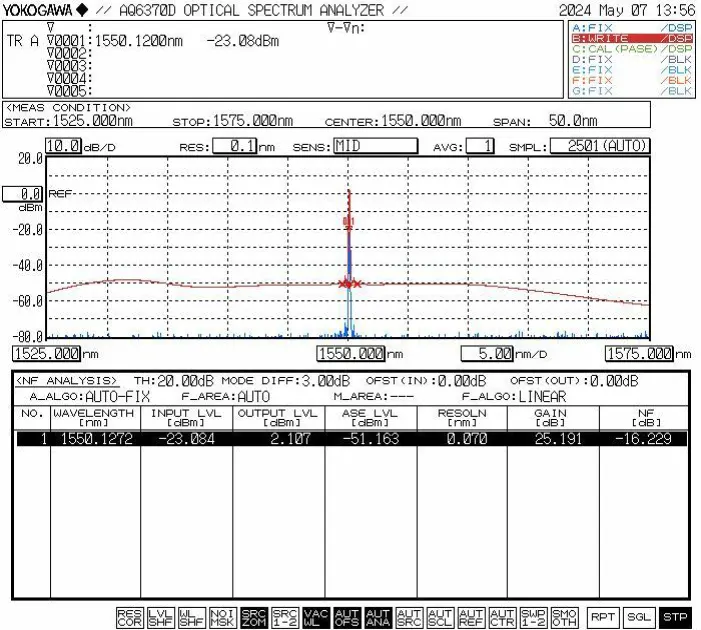

● Typische karakteristieke curve
● Communicatiepindefinitie (van links naar rechts: 1 tot 4):
Het communicatieniveau voldoet aan de TTL-normen. Een TTL-RS232 niveauconversie is vereist voor aansluiting op een computer.
|
Pin |
Definitie |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
Naam |
EDFA-type |
Golflengte |
Uitgangsvermogen |
Vezeltype |
Dimensie |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-gedoteerd Vezelversterker |
BA:Boosterversterker |
C:C-band |
10:10 dBm 13:13 dBm 17:17 dBm 20:20 dBm 23:23 dBm |
SM:SMF-28e |
MICROFOON: Module |
bijv.: EDFA-BA-C-23-SM-MIC
(Bestelinformatie: Micro-Module C-band Erbium-gedoteerd Fiber Booster-versterker, 23dB uitgangsvermogen, met SMF-28efiber, modulepakket).
Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com
● Offertevoorwaarden
(1) EXW:
Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.
(2) DAP:
Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.
● Betalingsvoorwaarden
PayPal en T/T zijn beschikbaar.
Het duurt ongeveer 10-15 werkdagen voor de productie. (Als er enkele op voorraad zijn, zal het sneller zijn verzonden.)
De internationale logistiek kan 3-5 werkdagen duren.
Stap 1. Uitpakken en monteren
Controleer vóór montage of alle accessoires compleet zijn.
Stap 2. Voeding en glasvezel aansluiten Patchsnoeren
Sluit de voeding aan; sluit het signaallicht aan op de ingang
Stap 3. De versterker inschakelen

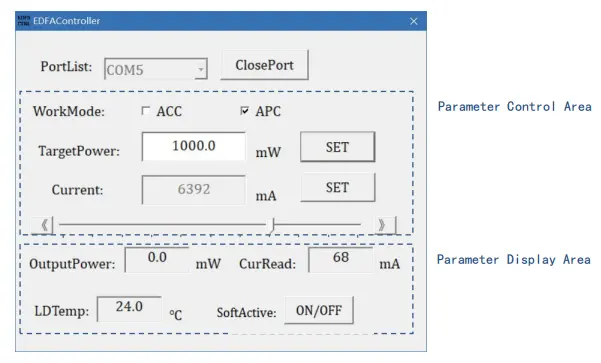

Schakel de versterker in. Opmerking: de bedrijfsstroom en versterking waarden zijn de parameters die door de hostcomputer zijn ingesteld bij de laatste afsluiting, en kan indien nodig via software worden aangepast. Het is ten strengste verboden om aan te sluiten of koppel de glasvezelconnectoren los terwijl de laser in werking is.
Setp4.Shutdown
Koppel na gebruik de voedingskabel los.
● Sluit de stroomtoevoer niet direct af terwijl de versterker aan staat operationeel.
● Houd glasvezelconnectoren vrij van stof om verbranding van de glasvezel te voorkomen eindvlak van de connector. Reinig de glasvezelconnector vooraf met stofvrij lenspapier verbinding, inspecteer deze met een vezeleindoppervlakinspecteur en sluit deze aan via de flens alleen nadat de netheid is bevestigd. Anders kan het eindvlak van de vezelconnector beschadigd raken worden verbrand als de laser wordt ingeschakeld. Zorg voor een laservrije werking wanneer verbindingsflenzen en plaats glasvezelstofkappen wanneer deze niet in gebruik zijn.
● Houd de apparatuur droog en bewaar deze op een droge plaats.
● Garantieperiode:
Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.
● Uitsluitingen van gratis garantie:
Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:
(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.
(2) Storingen als gevolg van onjuiste bediening door de gebruiker.
(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.
(4) Ongeautoriseerde demontage, wijziging of reparatie.
(5) Gewijzigde of onvolledige garantielabels op de behuizing.
(6) Schade of verlies tijdens transport.
