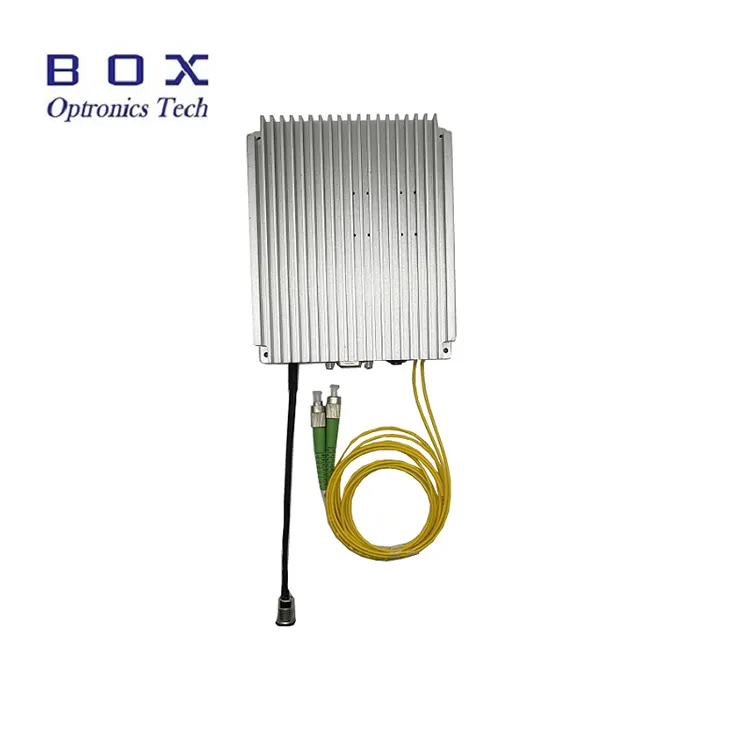

C-band Erbium-gedoteerde glasvezelvoorversterker

Inhoudsopgave

1. Introductie van de C-band Erbium-gedoteerde glasvezelvoorversterker

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offertevoorwaarden en betaling

9. Doorlooptijd

10. Bedieningsstappen

11. Bedieningsopmerkingen en Onderhoud

12. Kwaliteitsborging en After-sales service

Productintroductie

Erbium-gedoteerde vezelvoorversterkers zijn ontworpen met C-band om de gevoeligheid vóór de optische ontvanger te verbeteren. De voorversterker is speciaal gebruikt voor de versterking van kleine optische signalen in het bereik van -45 ~ 25 dBm. De typische versterking van een klein signaal is zo hoog als 35~45dB, en de Het geluid is minder dan 4,5 dB. Ze kunnen worden gebruikt voor vermogensversterking van laser signalen in het C-band golflengtebereik van 1530 ~ 1565 nm. Automatische stroom Controle (ACC) werkmodus. Commando- en besturingssoftware wordt meegeleverd voor pc operatie.

Product Specificaties

Product Kenmerken

● Breed golflengtebereik: 1530 ~ 1565 nm;

● Laag geluidsniveau <4,5 dB;

● Touchscreen/DB9 Female (RS232) communicatie-interface voor eenvoudige bediening.

Product Toepassingen

● Optisch glasvezelcommunicatie;

● Optisch vezelsensor;

● Vezel laser.

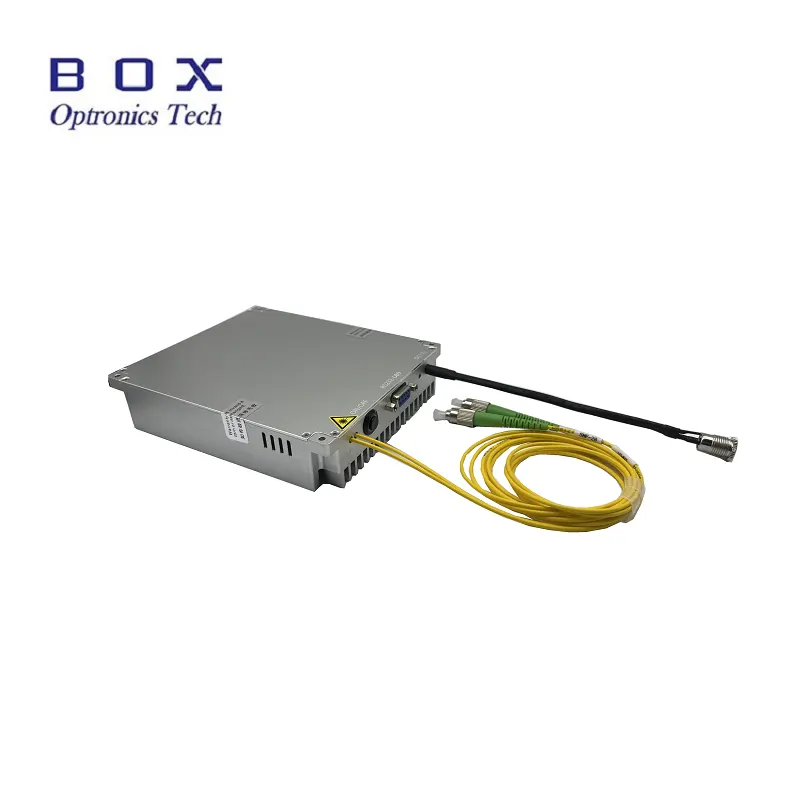

Product Details

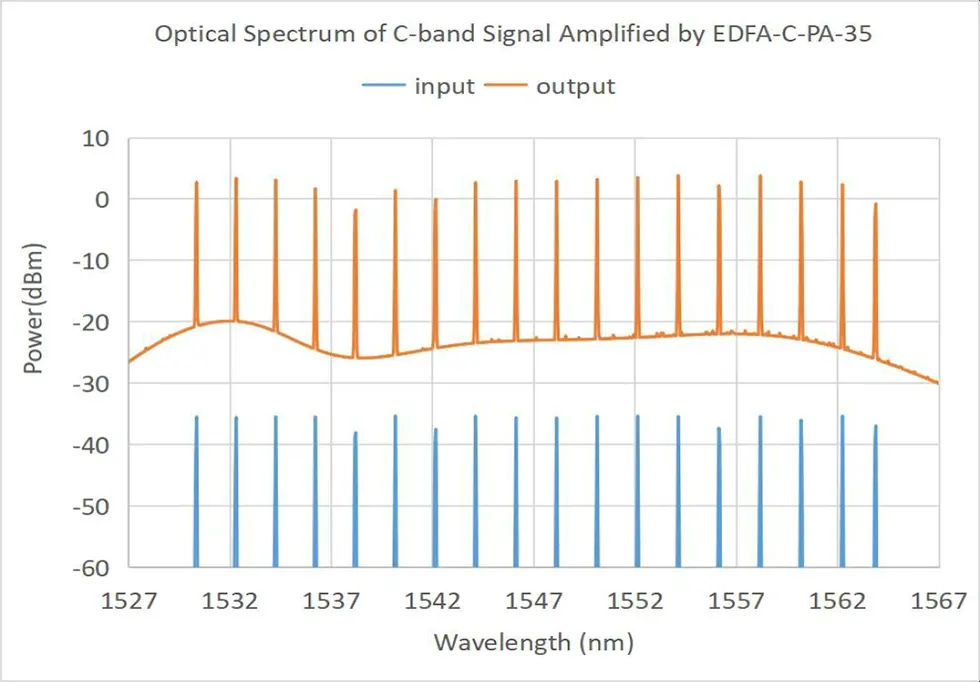

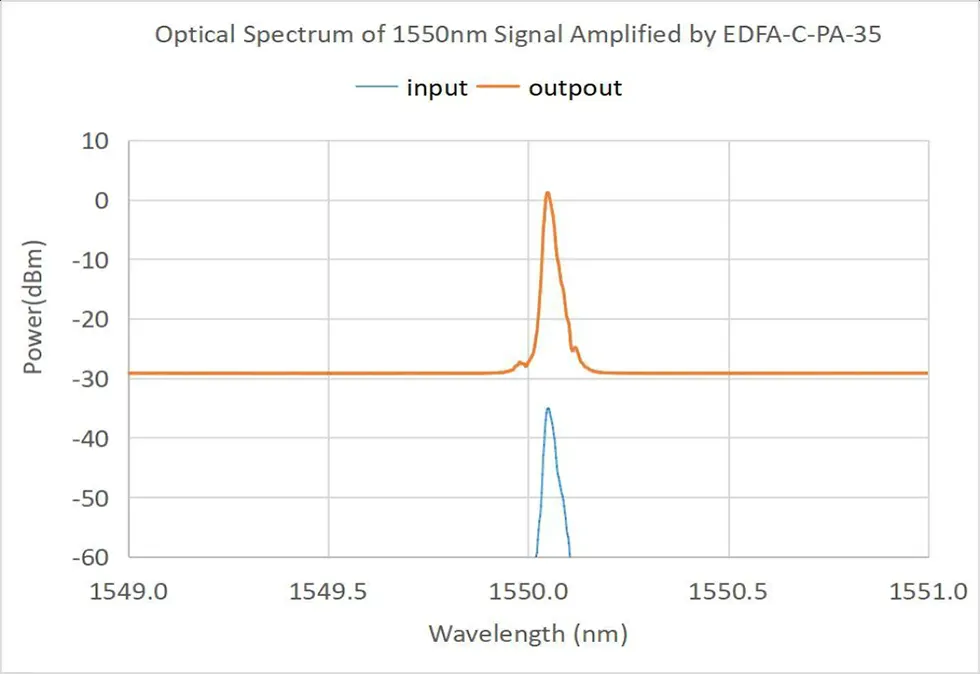

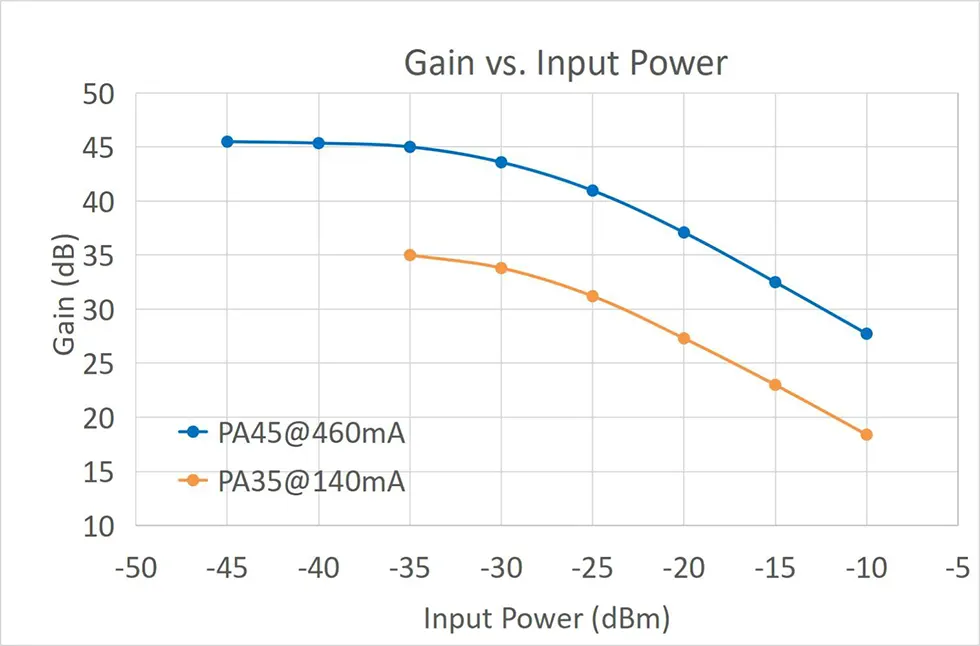

● Typische karakteristieke curve

Bestelinformatie

bijv.:EDFA-PA-C-35-SM-M

(Bestelinformatie: C-band Erbium-gedoteerde vezel Voorversterker, 35 dBm kleine signaalversterking, met SMF-28efiber, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

Het duurt ongeveer 10-15 werkdagen voor de productie. (Als er enkele op voorraad zijn, zal het sneller zijn verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Operatie Stappen

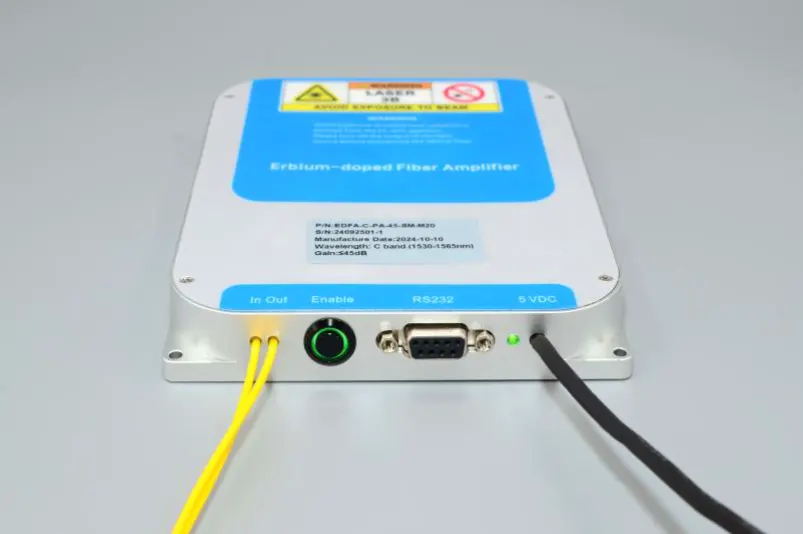

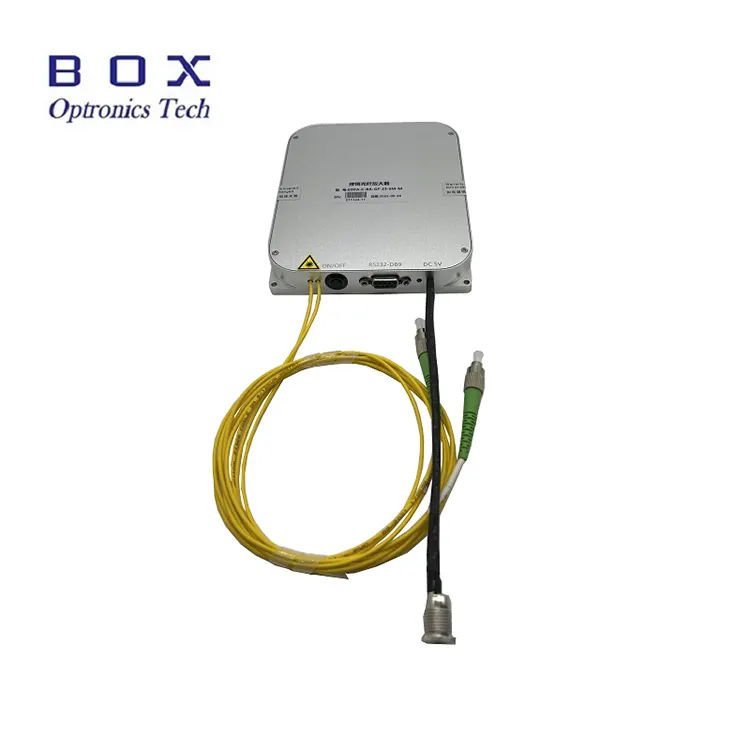

Stap 1. Uiterlijk: de voorkant van de EDFA is sequentieel uitgerust met optische ingangs- en uitgangsvezels, een optische versterking uitgangsactiveringsschakelaar, een hostcomputercommunicatie interface (standaard RS232 DB9), een stroomindicatielampje en een netsnoer (standaard DC 5V).

Stap 2. Voeding: de kracht poort is de standaard DC5,5×2,1mm-voeding interface, en een bijpassende DC5V DC-voedingsadapter wordt meegeleverd wanneer de product verlaat de fabriek. De verbindingsmethode tussen de voedingsadapter en de EDFA-module wordt weergegeven in de onderstaande afbeelding. Zorg ervoor dat u de originele bijpassende voedingsadapter. Het gebruik van een ongeschikte voedingsadapter zal dat wel doen ervoor zorgen dat de EDFA niet goed werkt of dat de EDFA beschadigd raakt. Een U-vormig Connector-voedingslijn kan ook worden geleverd zodat gebruikers verbinding kunnen maken met een schakelende voeding, maar dit moet vooraf worden voorgesteld aanschaf.

Stap 3. Vezeljumpers aansluiten: open de stofkap van de optische vezelconnector, controleer het uiteinde van de vezel, en bevestig dat er geen vervuiling en schade is voordat u andere optische apparaten aansluit glasvezelapparaten of testapparatuur. Voor de uitgangsvezel van de krachtige EDFA model, wordt het aanbevolen om voor de verbinding de fusie-splitsingsmethode te gebruiken.

Setp4.Warmteafvoer:Dit erbium-gedoteerde vezelversterkermodule genereert een bepaalde hoeveelheid warmte. De onderkant van de versterker (de kant zonder tekst) moet dichtbij zijn contact met het koellichaam, de warmtedissipatievin of het metalen oppervlak aan de onderkant onderkant van het chassis van de gebruiker. Om dit te bereiken wordt een passende luchtkoeling aanbevolen een goed warmteafvoereffect. De aanbevolen optimale werkomgeving temperatuur is -5 ~ +35℃. Wanneer de de omgevingstemperatuur overschrijdt 50℃, de versterker in de standby-status zal niet starten. Wanneer de omgevingstemperatuur overschrijdt 55℃, de versterker in werkende staat stopt automatisch de laseruitvoer en komt binnen standby-status voor zelfbescherming. Wanneer de omgevingstemperatuur daalt tot 50℃, hervat de versterker automatisch de uitvoer.

Stap 5. Optisch vermogen invoeren: deze erbium-gedoteerde vezelversterker heeft geen drempelvereiste voor het ingangssignaal van het optische signaal. Wanneer het gemiddelde vermogen van de optische ingang signaal wordt gereduceerd tot bijna nul vermogen, zal de versterker nog steeds het signaal behouden werkende staat, en de uitvoerpoort zal een spontane emissie-output hebben. Om echter een idealer versterkingseffect en signaal-ruisverhouding te verkrijgen, het wordt aanbevolen om het optische ingangsvermogen binnen het vermogensbereik te regelen beschreven in het testblad of de productspecificatie.

Step6.Hostcomputerbesturing: Deze versterker is een modulair product en dat moet ook worden gecombineerd met speciale hostcomputersoftware om de instellingen aan te passen en te monitoren werkstatus en bedrijfsparameters van de EDFA. De computerbehoeften van de gebruiker om het stuurprogramma voor de USB-232 seriële poort en de EDFA-hostcomputer te installeren besturingssoftware geleverd door ons bedrijf. Het stuurprogramma voor de USB-232 seriële poort programma moet worden geïnstalleerd, anders kan de hostcomputersoftware geen verbinding maken en normaal communiceren met de EDFA-module. Opgemerkt moet worden dat de Het stuurprogramma voor de USB-232 seriële poort moet consistent zijn met de daadwerkelijke USB-232 seriële poortkabel gebruikt. Het softwareversienummer van de EDFA-hostcomputer software moet consistent zijn met het softwareversienummer dat is vermeld op de producttestblad.

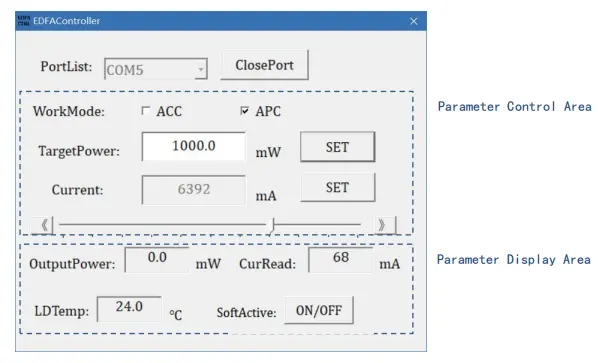

Stap 7. Hostcomputersoftware-interface: de informatie die door de hostcomputersoftware kan worden weergegeven, omvat: de werkmodus van de versterker, doelwaarde van het optische vermogen, pomplaser huidige doelwaarde en temperatuurbewakingsstatus.

Stap 8. Specifieke werking: na het starten de hostcomputersoftware, selecteert u eerst het juiste seriële poortnummer in het seriële poortvolgorde PortList, klik op de knop OpenPort om de seriële poort te openen haven. Op dit moment zullen de vensters Huidig lezen en LDTemp de werkstroom en pomptemperatuur van de module. Voer het doel optisch in vermogenswaarde in het TargetPower-venster en klik op de knop SET. Wanneer de knop schakelaar van de EDFA-module en de SoftActive-knopschakelaar op de software zijn beide zijn ingeschakeld, de instelling wordt van kracht en de EDFA heeft optisch uitgangsvermogen.

Stap9. Controlemodus: het standaardmodel van deze vezelversterker ondersteunt twee werkmodi, automatische stroomregeling modus (ACC-modus) en automatische vermogensregelmodus (APC-modus). Je kunt overstappen tussen deze twee werkmodi via de WorkMode-optie. Bij het overstappen, Houd er rekening mee dat u eerst de actieve knopschakelaar uitschakelt. (* Sommige versterker modellen ondersteunen alleen de ACC-modus, zoals EDFA-C-PA). Ga in de ACC-modus naar de pomp huidige waarde in het huidige venster en klik op de knop SET, of sleep direct de linker- en rechterschuifregelaars om de huidige waarde van de pomp in te stellen. Voer in de APC-modus in de beoogde optische vermogenswaarde in het TargetPower-venster en klik op SET knop.

Stap 10. Uitgangsactivering: wanneer de Inschakelknopschakelaar aan de voorkant van de module en de SoftActive-knop schakel de software in, beide zijn ingeschakeld, de instelling wordt van kracht en de versterker heeft laseruitvoer en het LASER-indicatielampje brandt. De AAN/UIT knop wordt rood weergegeven. Het uitgangsvermogen in de parameterbewaking gebied toont het huidige werkelijke optische uitgangsvermogen, CurRead toont de stroom pompstroom, en LDTemp toont de interne temperatuur.

Stap 11. Afsluiten: Schakel eerst de AAN/UIT-knopschakelaar aan de zijkant van de versterker en de SoftActive-knop schakel de software in, klik op ClosePort om de seriële poort te sluiten en klik vervolgens op sluit de software.

Stap 12. Parametergeheugen: de modus en parameters die door de besturingssoftware zijn ingesteld, worden automatisch opgeslagen in de EDFA-module en heeft de functie van uitschakelgeheugen. Als dat niet nodig is Als u de EDFA-parameters wijzigt, is het niet nodig om verbinding te maken met de hostcomputer wanneer u het opnieuw gebruikt.

Bedieningsopmerkingen en Onderhoud

● Als de uitgangsvezel moet worden aangesloten op een andere vezel, dan is dit het geval aanbevolen om een smeltlasapparaat te gebruiken.

● Controleer bij het opstarten eerst of de aan/uit-schakelaar en de sleutelschakelaar zijn aangesloten zijn uitgeschakeld en sluit vervolgens de voeding aan. Bij het afsluiten eerst schakel de sleutelschakelaar uit en koppel vervolgens de voeding los na de uitvoer indicatielampje gaat uit. Sluit de stroomvoorziening niet direct af wanneer de EDFA werkt.

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer met a glasvezel-eindvlakdetector vóór aansluiting. Sluit altijd vezels aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. De glasvezelconnectoren moeten dat zijn afgedekt met stofkappen.

● Het wordt niet aanbevolen om de uitgang vaak aan te sluiten en los te koppelen glasvezelconnectoren om stofverontreiniging te voorkomen, wat tot een toename kan leiden verlies van inbrenging of verbranding van het eindvlak van de vezelconnector.

● Houd de apparatuur droog en bewaar deze op een droge plaats.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
