C-band Erbium-gedoteerde glasvezel-in-line-versterker

Inhoudsopgave

1. Introductie van de C-band Erbium-gedoteerde glasvezel-in-line-versterker

2. Technisch Specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offertevoorwaarden en betaling

9. Doorlooptijd

10. Bedieningsopmerkingen en Onderhoud

11. Kwaliteitsborging en After-sales service

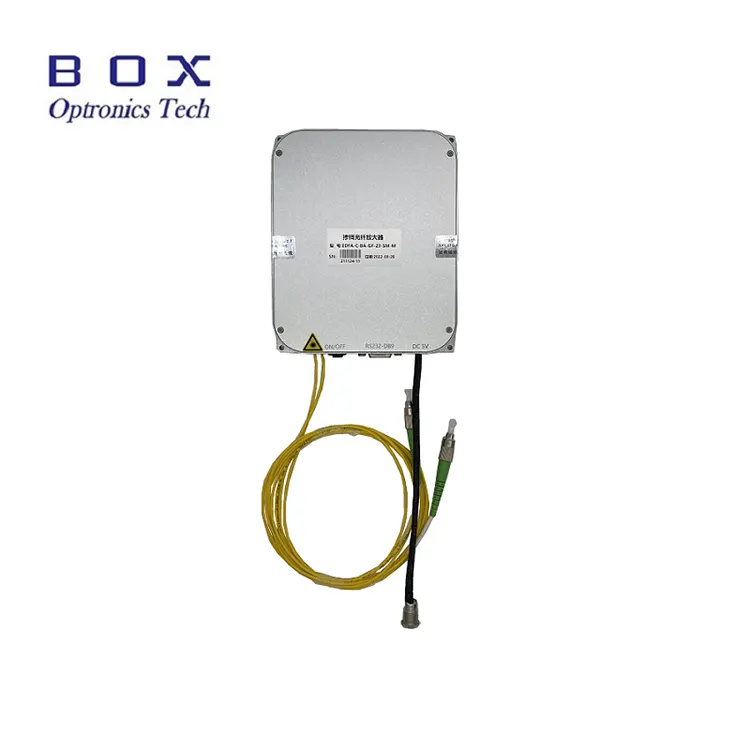

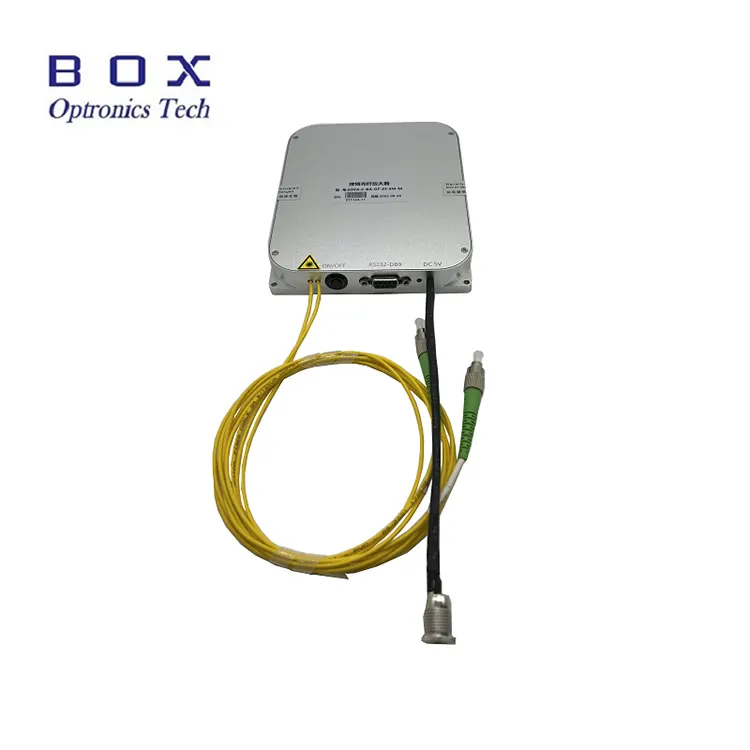

Productintroductie

C-band Erbium-gedoteerde Fiber In-Line-versterkers zijn dat wel ontworpen voor lijnrelais in fiberlaser- of glasvezelcommunicatiesystemen. Dat kunnen ze worden gebruikt voor vermogensversterking van lasersignalen in de C-band 1530 ~ 1565 nm golflengte bereik. Ze beschikken over een hoog vermogen van 15/17/20/23/25/26dBm en een laag lawaai. Er worden complimenten en software meegeleverd voor pc-bediening. Bij gebruik van deze modules, zorg ervoor dat het uiteinde van de vezel schoon is en houd rekening met laserinvoer beperkingen en neem de nodige voorzorgsmaatregelen voor laserveiligheid.

Product Specificaties

Product Kenmerken

● Breed golflengtebereik: 1530 ~ 1565 nm;

● Hoge winst factor;

● Laag geluidsniveau <5,5 dB;

● Hoog uitgangsvermogen 15/17/20/23/25/26dBm optioneel.

Product Toepassingen

● Optisch glasvezelcommunicatie;

● Optisch vezelsensor;

● Vezel laser.

Product Details

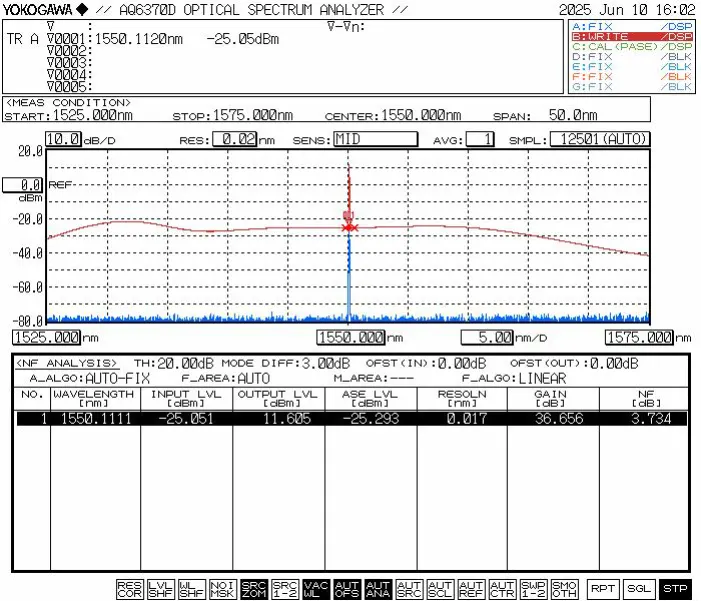

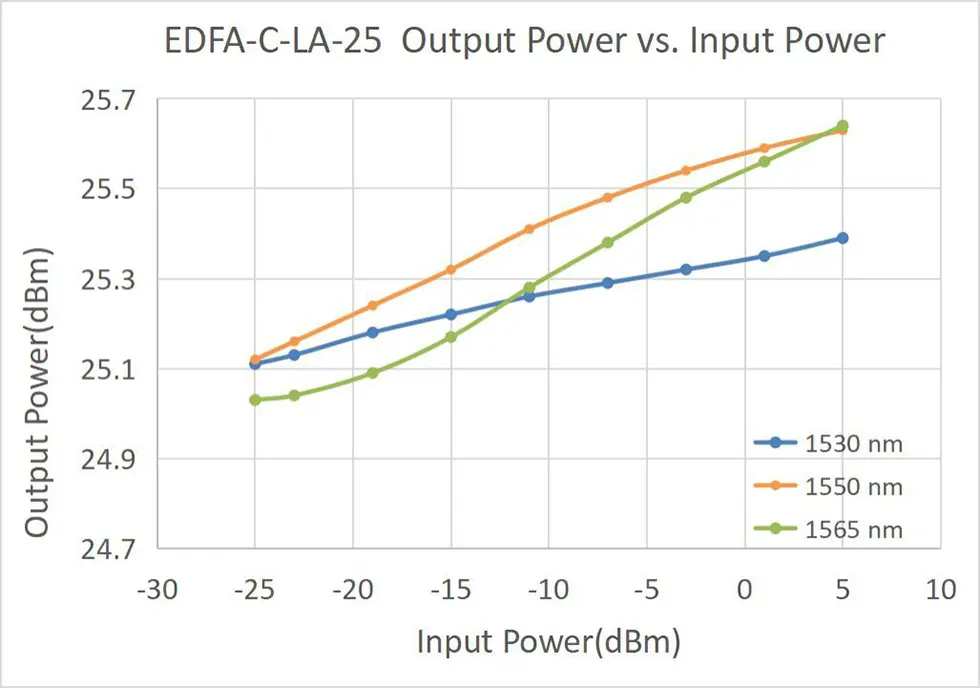

● Typische karakteristieke curve

Bestelinformatie

bijv.: EDFA-LA-C-15-SM-M

(Bestelinformatie: C-band Erbium-gedoteerde Fiber In-Line Versterker, 15dB uitgangsvermogen, met SMF-28efiber, modulepakket).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

Het duurt ongeveer 10-15 werkdagen voor de productie. (Als er enkele op voorraad zijn, zal het sneller zijn verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen en Onderhoud

● Voor single-mode vezels (Hi-1060, PM980, G652D, PM1550, enz.) De theoretische vermogenstolerantie voor continu licht bedraagt ongeveer 200 mW het eindvlak is schoon. Daarom kunnen EDFA-modellen met een uitgangsvermogen <200 mW dat wel hun uitgangsvezelconnectoren verbinden met andere single-mode glasvezelapparaten via beweegbare adapters (vezelflenzen).

● Sluit de stroomtoevoer niet direct af terwijl de versterker aan staat operationeel.

● Houd glasvezelconnectoren vrij van stof om verbranding van de glasvezel te voorkomen eindvlak van de connector. Reinig de glasvezelconnector vooraf met stofvrij lenspapier verbinding, inspecteer deze met een vezeleindoppervlakinspecteur en sluit deze aan via de flens alleen nadat de netheid is bevestigd. Anders kan het eindvlak van de vezelconnector beschadigd raken worden verbrand als de laser wordt ingeschakeld. Zorg voor een laservrije werking wanneer verbindingsflenzen en plaats glasvezelstofkappen wanneer deze niet in gebruik zijn.

● Frequent aansluiten/loskoppelen van uitgangsvezelconnectoren is niet het geval aanbevolen, omdat dit stofvervuiling, een groter inbrengverlies kan veroorzaken, of verbranden van het eindvlak van de vezelconnector.

● Houd de apparatuur droog en bewaar deze op een droge plaats.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
