520 nm FP-vlinderlaserdiode

Inhoudsopgave

1. Introductie van de 520nm FP vlinderlaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

Dit is een 520 nm FP-vlinderlaserdiode met een 14-pins vlinderpakket. Het is een Fabry-Perot-laserdiode. Het beschikt over maximaal 30 mW uitgangsvermogen en ingebouwde TEC en thermistor. Het vezeltype kan SM-460HP zijn of PM-S460-HP glasvezel. Geschikt voor optische instrumenten. Als de pinnen dit vereisen solderen mag de soldeertemperatuur niet hoger zijn dan 260°C, en de soldeertijd mag niet langer duren dan 10 seconden.

Product Specificaties

Producteigenschappen

● SM-460HP of PM-S460-HP glasvezel;

● Uitgangsvermogen omhoog tot 30 mW;

● 14-polig BTF-pakket met TEC en Monitor PD;

● Zichtbaar groen licht vezelgekoppelde laserdiode.

Producttoepassingen

● Optische instrumenten;

● Glasvezeltransmissie systeem;

● Laser-indicatie.

Productdetails

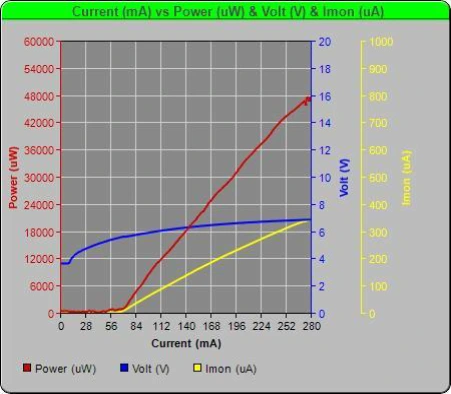

● Typisch spectrum: PIV

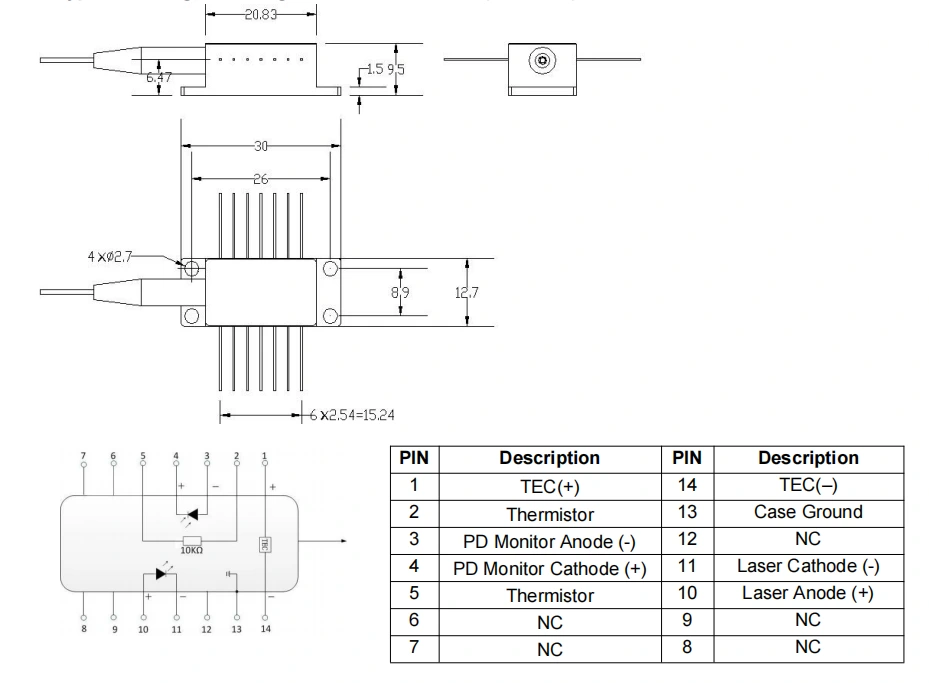

● Pakkettekening en PIN-OUT-definitie (eenheid: mm)-520nm FP Butterfly Laserdiode

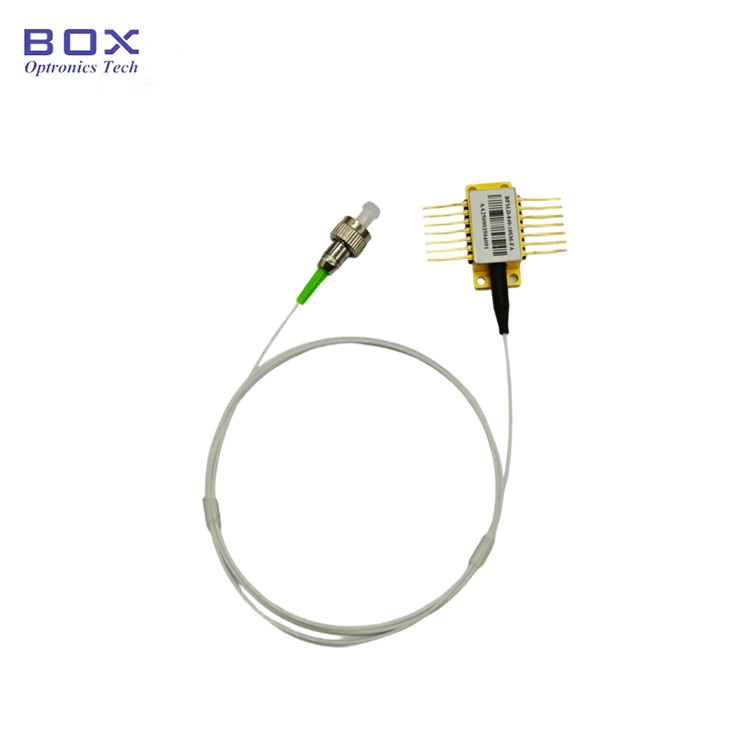

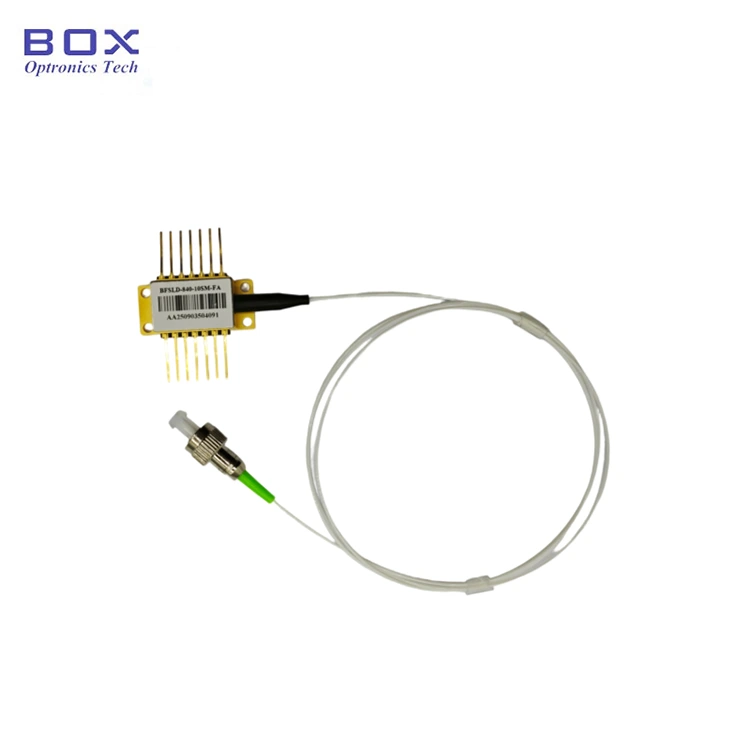

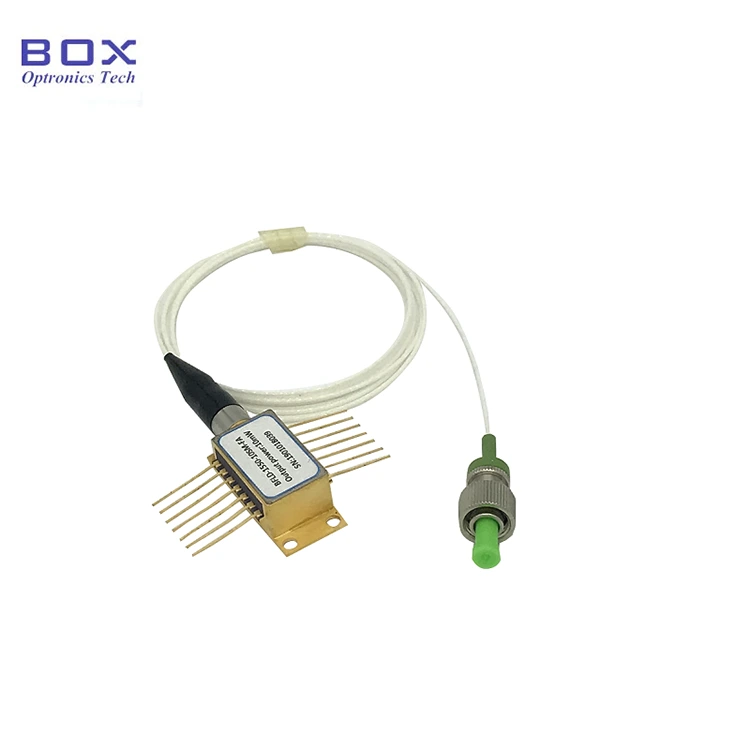

● Verpakkingsvoorbeeld

*Zelfstandig apparaat; geen ingebouwde driver (modulepakket met driver schakeling is optioneel).

Bestellen informatie

bijv.: BFLD-F520-30SM-FA

(Bestelinformatie: 520 nm FP-vlinderlaserdiode, 14-pins vlinder pakket, 30 mW uitgangsvermogen, met 460 pk SM-vezel, FC/APC-connector)

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offertevoorwaarden en betaling

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen

● Wanneer dit apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit; doen Kijk niet rechtstreeks in het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● Dit apparaat is elektrostatisch gevoelig; daarom strikte naleving tijdens het verpakken zijn antistatische beschermingsmaatregelen vereist, transport en gebruik. Bovendien moeten er voorzorgsmaatregelen worden genomen om dit te voorkomen spanningspieken in de stroomvoorziening, aangezien het niet naleven hiervan kan leiden tot permanente schade aan de voeding apparaat (bijv. zorgen voor een goede aarding van de apparatuur en het dragen van een antistatisch middel). polsband).

● Optische vezels zijn kwetsbaar; gebruik de vezel niet om het apparaat te trekken. Oefen geen druk uit bij het plaatsen of verwijderen van een apparaat uit de houder of trek aan de hoes aan de achterkant van de apparaatbehuizing. Voor apparaten uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector worden tijdens installatie of verwijdering gelijktijdig opgetild.

● Als de pinnen moeten worden gesoldeerd, mag de soldeertemperatuur dat niet zijn hoger zijn dan 260°C en de soldeertijd mag niet langer zijn dan 10 seconden. Bijzonder Er moet op het volgende worden gelet: tijdens het soldeerproces moet de het apparaat moet zich in een stroomloze staat bevinden en de soldeerbout moet correct zijn gegrond.

● Tijdens het opstartproces mag u nooit direct een hoge stroomsterkte toepassen, zoals hierdoor bestaat het risico dat de chip beschadigd raakt. Schakel in plaats daarvan het apparaat in op een huidig niveau dicht bij de drempel van de chip, en verhoog vervolgens geleidelijk de stroom in klein wordt verhoogd totdat het gewenste niveau is bereikt.

● Voordat u alle componenten inschakelt, activeert u eerst de koeler, en Ga vervolgens verder met stapsgewijze opstartstappen om oververhitting van de chip te voorkomen overbelasting.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.

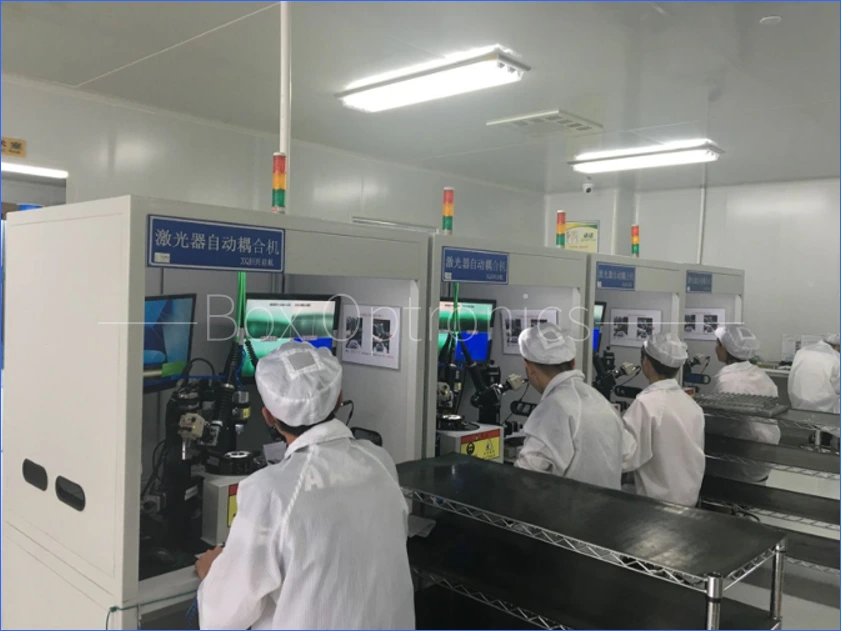

Echte productie lijn
