785 nm FP-vlinderlaserdiode

Inhoudsopgave

1. Introductie van de 785nm FP vlinderlaserdiode

2. Technische specificaties

3. Producteigenschappen

4. Typische toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Doorlooptijd

10. Bedieningsopmerkingen

11. Kwaliteitsborging en After-sales service

Productintroductie

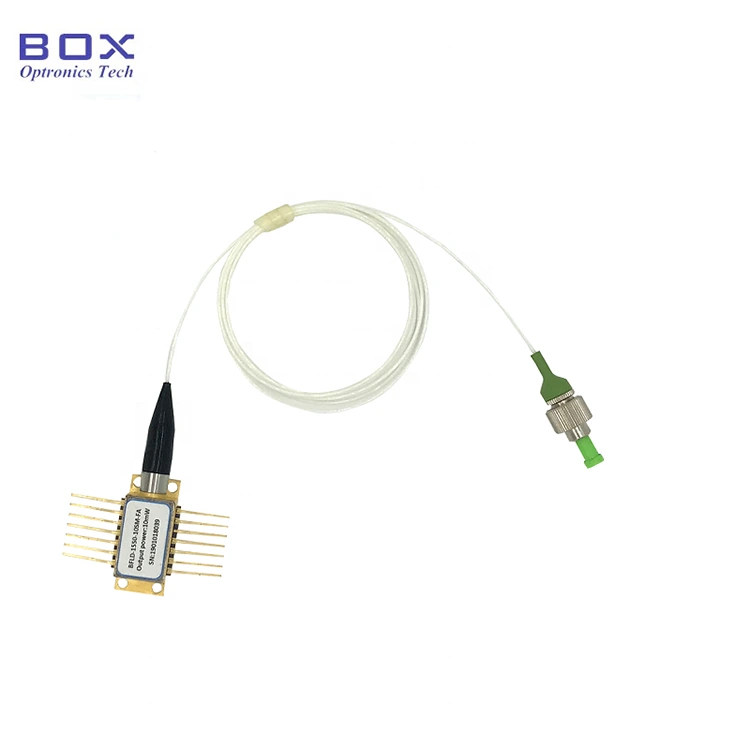

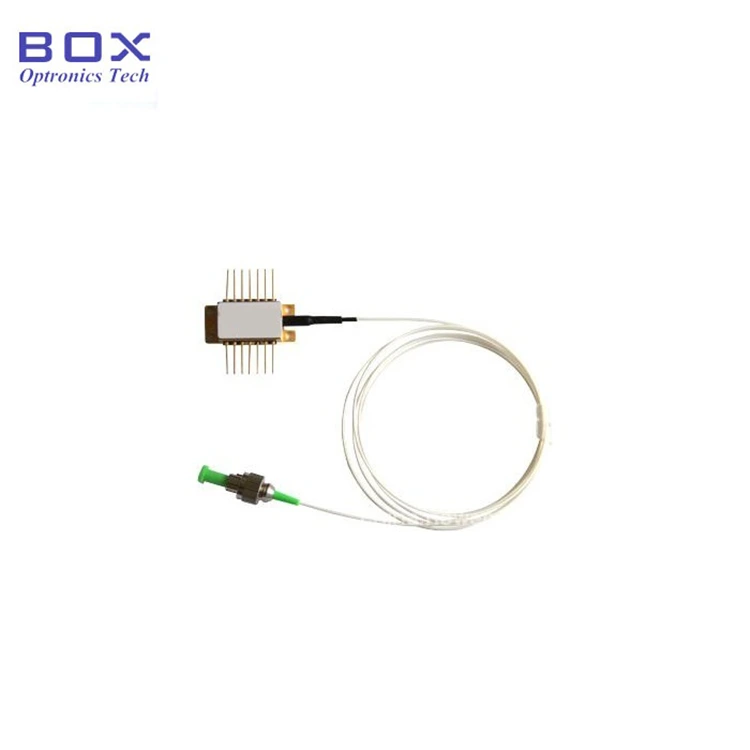

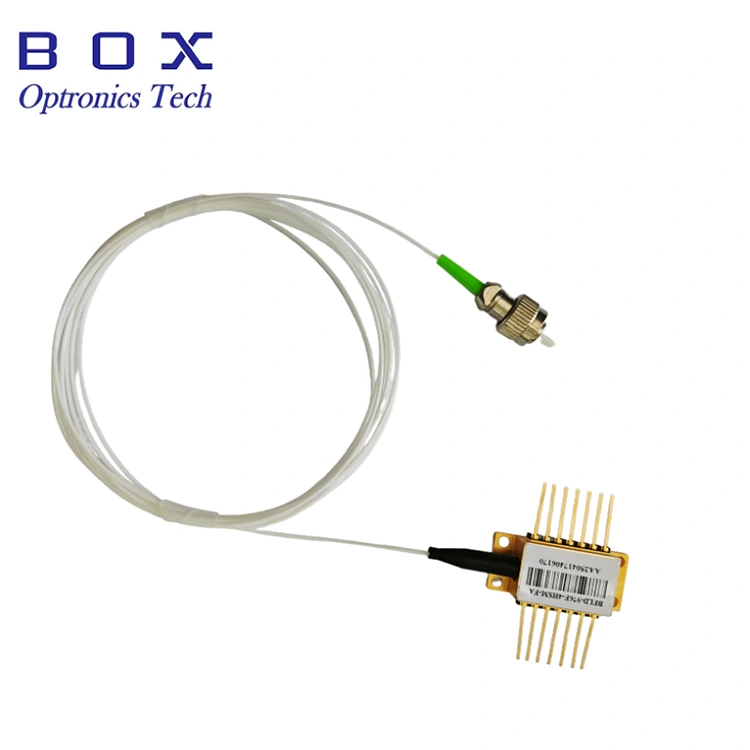

Dit is een 785nm FP-vlinderlaserdiode, met up tot 30 mW uitgangsvermogen. Vezeltype kan zijn SM785-HP of PM780-HP, en integreert TEC, monitorfotodiode en thermistor. De 900um beschermbuis en FC/APC-connector zijn optioneel. Als de pinnen dit vereisen solderen mag de soldeertemperatuur niet hoger zijn dan 260°C, en de soldeertijd mag niet langer duren dan 10 seconden. Een module-/benchtoppakket met een drivercircuit, Er is een uitgangsvermogen van 50 mW beschikbaar.

Product Specificaties

Producteigenschappen

● SM785-HP of PM780-HP glasvezel;

● Uitgangsvermogen omhoog tot 30 mW;

● 14-polig BTF-pakket met TEC, thermistor en Monitor PD.

Producttoepassingen

● Lichtbron;

● Glasvezeldetectie systeem;

● Materiaalverwerking.

Productdetails

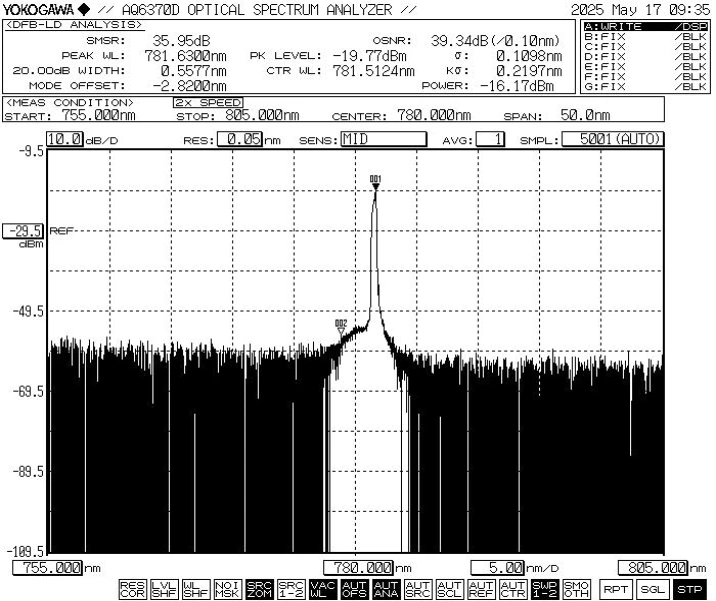

● Typisch spectrum: 785 nm, WL-tolerantie +/-10 nm.

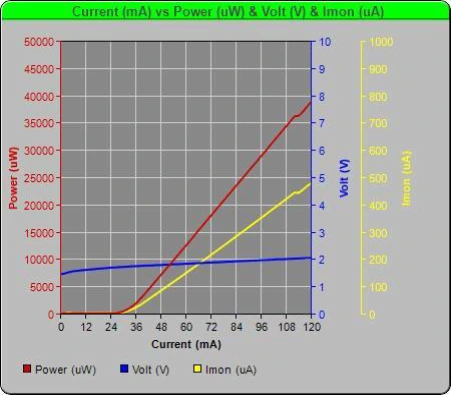

● PIV-785nm 30 mW FP-vlinderlaserdiode

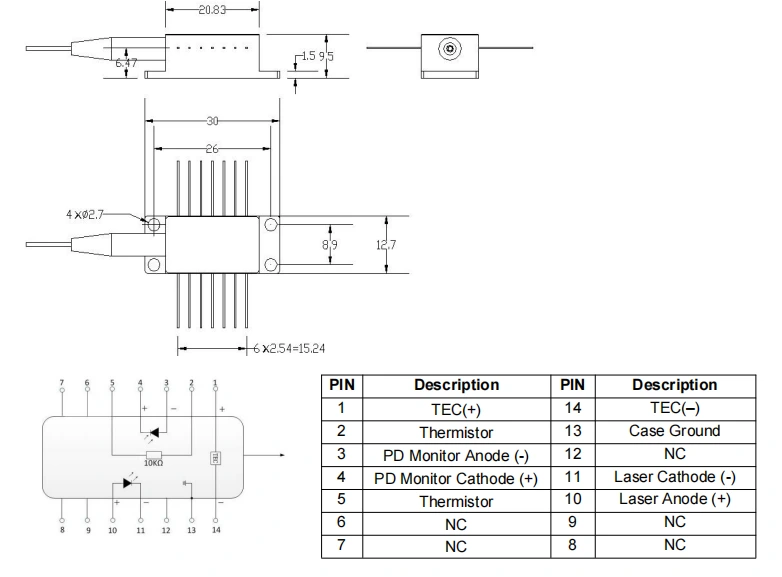

● Pakkettekening en PIN-OUT-definitie (eenheid: mm)-785nm FP Butterfly Laserdiode

● Standaardaccessoires

*Zelfstandig apparaat; geen ingebouwde driver (modulepakket met driver schakeling is optioneel).

Bestellen informatie

bijvoorbeeld: BFLD-F785-30SM-FA

(Bestelinformatie: 785 nm FP-vlinderlaserdiode, 30 mW-uitvoer voeding, SM Hi780-vezel, FC/APC-connector, pomppin).

Voor overige maatwerkwensen kunt u contact opnemen met: sales06@boxoptronics.com

Gegevensblad en Testblad

Gegevensblad

Testblad

Offerte- en betalingsvoorwaarden

● Offertevoorwaarden

(1) EXW:

Als u een DHL/UPS/FedEx-account heeft, raadt Box Optronics u aan dit te gebruiken de EXW. Wij verzenden via uw account; wij rekenen geen verzendkosten.

(2) DAP:

Als u geen account heeft, betaal dan de verzendkosten vooraf de producten.

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Doorlooptijd

De productie duurt ongeveer 10 werkdagen. (Als die er zijn op voorraad, het wordt sneller verzonden.)

De internationale logistiek kan 3-5 werkdagen duren.

Bedieningsopmerkingen

● Gevaar voor laserstraling: wanneer het apparaat in werking is, zendt het een laserstraal met hoge intensiteit uit. Kijk niet direct naar het uiteinde van de vezel, aangezien dit oogletsel kan veroorzaken.

● ESD-bescherming: dit apparaat is dat wel elektrostatisch gevoelig. Daarom zijn strikte antistatische beschermingsmaatregelen vereist moeten worden nageleefd tijdens verpakking, transport en gebruik. Bovendien, er moeten voorzorgsmaatregelen worden genomen om pieken in de stroomvoorziening te voorkomen, omdat dit niet gebeurt kan leiden tot permanente schade aan het apparaat (zorg bijvoorbeeld voor de juiste uitrusting). aarding en draag een antistatische polsband).

● Vezel- en apparaatbehandeling: optisch vezels zijn kwetsbaar. Trek niet aan het apparaat via de vezel. Bij het invoegen van of Als u het apparaat uit het stopcontact haalt, oefen dan geen druk uit op het apparaat en trek er niet aan huls aan de achterkant van de apparaatbehuizing. Voor apparaten die zijn uitgerust met connectoren, zorg ervoor dat zowel het apparaat als de glasvezelconnector tegelijkertijd worden opgetild tijdens installatie of verwijdering.

● Pin-soldeervereisten: als de pinnen moeten worden gesoldeerd, de soldeertemperatuur mag niet hoger zijn dan 260°C, en de De soldeertijd mag niet langer zijn dan 10 seconden. Besteed bijzondere aandacht aan de volgende: tijdens het soldeerproces moet het apparaat spanningsloos zijn staat en de soldeerbout moet goed geaard zijn.

● Opstartbediening: tijdens het opstarten Gebruik nooit rechtstreeks een hoge stroomsterkte, aangezien dit de chip kan beschadigen. Schakel in plaats daarvan het apparaat in op een stroomniveau dat dicht bij de drempelwaarde van de chip ligt Verhoog vervolgens geleidelijk de stroom in kleine stappen tot het gewenste niveau wordt bereikt.

● Afkoel- en opstartvolgorde: Voor Schakel alle componenten in, activeer eerst de koeler en ga dan verder met incrementele power-up stappen om oververhitting en overbelasting van de chip te voorkomen.

Kwaliteitsborging en After-sales service

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar vanaf aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode gratis reparatie- of vervangingsdiensten wordt verstrekt voor fouten veroorzaakt door problemen met de productkwaliteit. Echter, Box Optronics behoudt zich het recht voor om in de volgende gevallen gratis reparatiediensten te weigeren gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeautoriseerde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
