1550 nm 1W vezelgekoppelde laser

Inhoudsopgave

1. Introductie van de 1550 nm 1W glasvezelgekoppelde laser

2. Productspecificaties

3. Kenmerken

4. Toepassingen

5. Productdetails

6. Bestelinformatie

7. Gegevensblad en testblad

8. Offerte- en betalingsvoorwaarden

9. Bedieningshandleiding

10. Bedieningsinstructies en onderhoud

11. Kwaliteitsborging en after-sales service

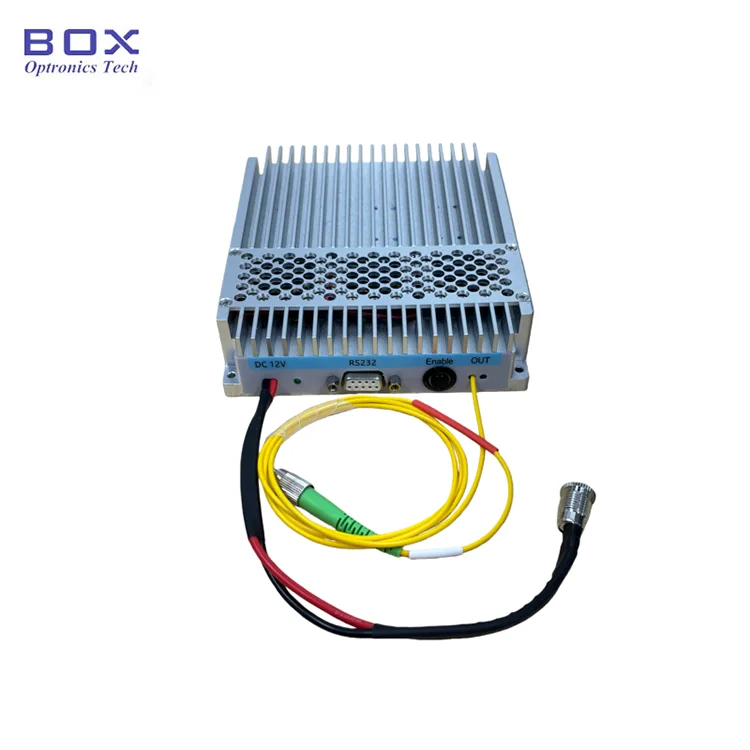

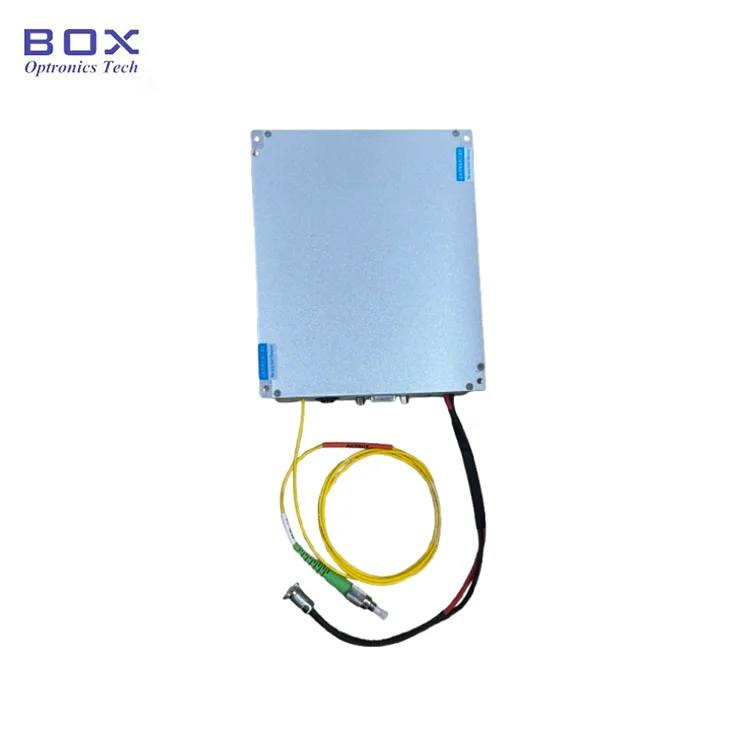

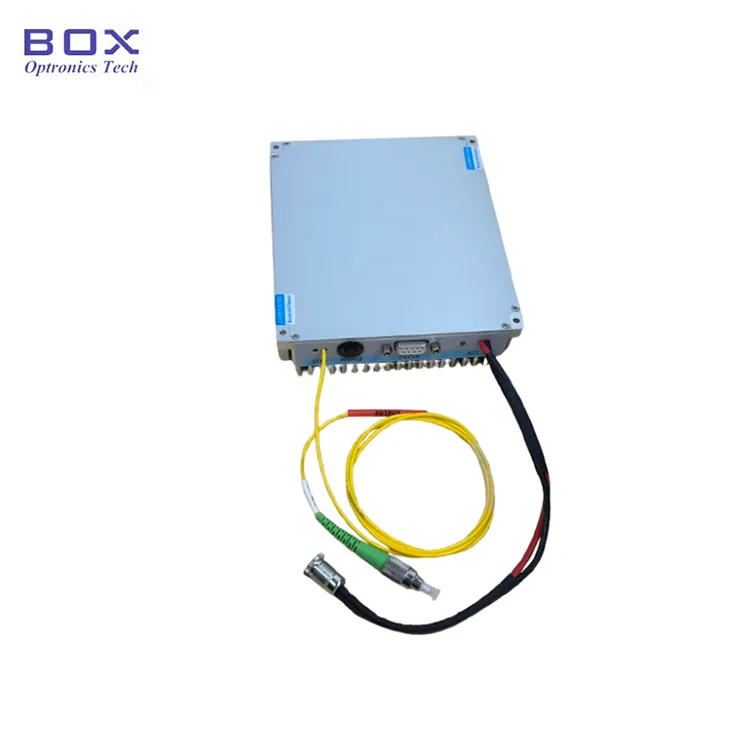

Productintroductie-1550nm 1W vezelgekoppelde laser

De 1550 nm 1W Fiber Coupled Laser maakt gebruik van een DFB-zaadlaser in combinatie met een optische module met hoge vermogensversterking om laseruitvoer met een enkele golflengte en hoog vermogen te bereiken. Het beschikt over een hoge golflengtenauwkeurigheid en een hoge onderdrukkingsverhouding in de zijmodus. Opties zijn onder meer single-mode of polarisatiebehoudende glasvezel; Het apparaat biedt een hoog uitgangsvermogen met instelbare stroom, onmiddellijke lichtemissie bij het opstarten en een gebruiksvriendelijke bediening, waardoor het ideaal is voor laboratoriumgebruik door onderzoekers.

Productspecificaties-1550nm 1W vezelgekoppelde laser

Producteigenschappen-1550nm 1W vezelgekoppelde laser

● DFB-seed + high-power gain stage-architectuur die lijnbreedte en vermogen in balans houdt;

● Uitzonderlijke vermogensstabiliteit voor langdurig continu gebruik;

● SM- en PM-glasvezelopties voor flexibele systeemintegratie;

● Benchtop- en modulepakketten voor laboratorium- en OEM-integratie;

● 10%–100% continue vermogensaanpassing.

Producttoepassingen - 1550 nm 1W vezelgekoppelde laser

● Coherente optische communicatietests en onderzoek;

● Niet-lineaire optica en supercontinuümgeneratie;

● LiDAR-zenderlichtbron;

● Vezelversterkerpompen en versterkingskarakterisering.

Productdetails-1550nm 1W vezelgekoppelde laser

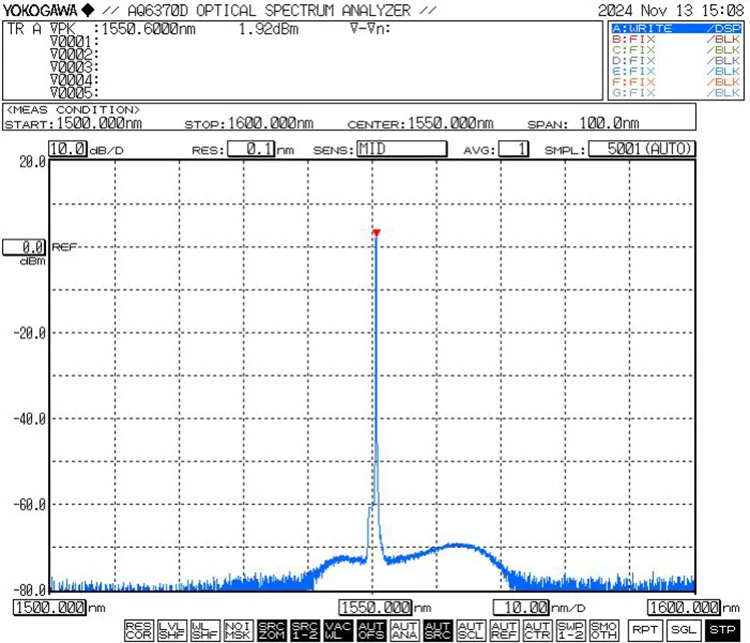

● Typische karakteristieke curve: λ= 1550 nm, lijnbreedte ≤3MHz, Pavg= 20W

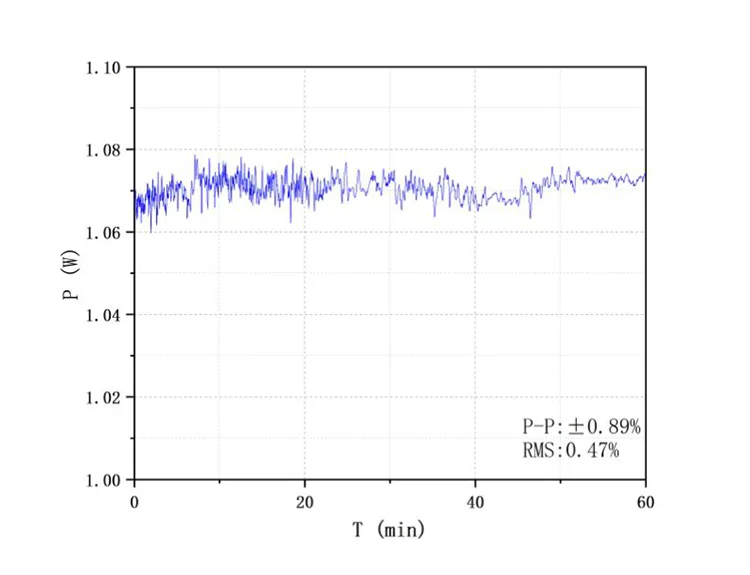

● Laservermogen en vermogensstabiliteit (vermogensstabiliteitstest@1W)

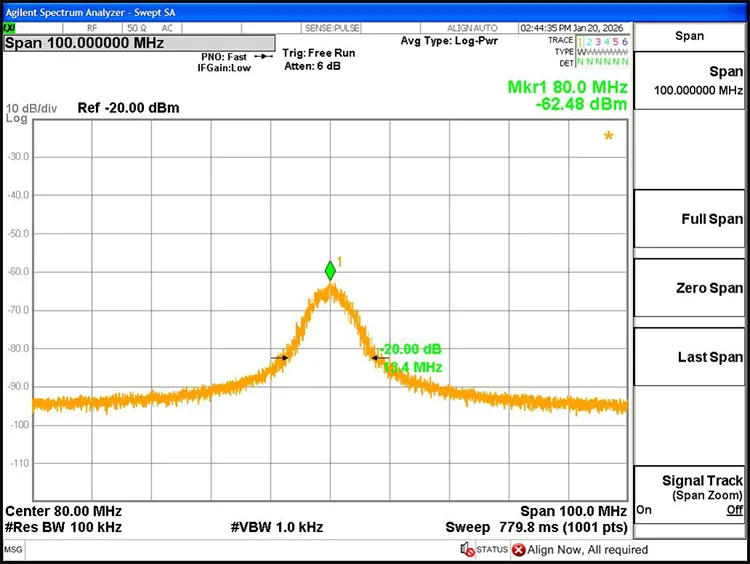

● Laserlijnbreedte bij 3 dB: 0,67 MHz

Bestelinformatie-1550nm 1W glasvezelgekoppelde laser

bijv.: HFL-1550-30-PM-M31

(Bestelinformatie: 1550 nm 1 W glasvezelgekoppelde laser, 1 W (30 dBm) uitgangsvermogen, PM1550 glasvezel, modulepakket).

Gegevensblad en testblad-1550nm 1W glasvezelgekoppelde laser

Gegevensblad

Testblad

Offerte- en betalingsvoorwaarden - 1550 nm 1W vezelgekoppelde laser

● Offertevoorwaarden

(1) EXW

(2) DAP

(3) Anders

● Betalingsvoorwaarden

PayPal en T/T zijn beschikbaar.

Bedieningsstappen-1550nm 1W vezelgekoppelde laser

Stap1. Uitpakken: Controleer vóór de montage of alle accessoires compleet zijn.

● Standaardaccessoires

Stap2. Voeding: De voedingspoort maakt gebruik van een standaard DC5,5×2,1mm-interface. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. Een U-vormige connectorvoedingskabel voor aansluiting op een schakelaarvoeding is op aanvraag verkrijgbaar bij aankoop.

Stap3. Uitgangsvezel aansluiten: Verwijder de stofkap van de glasvezelconnector, inspecteer het uiteinde op vervuiling of schade en zorg ervoor dat het apparaat schoon is voordat u verbinding maakt met andere glasvezelapparaten of testapparatuur. Voor modellen met hoog vermogen wordt fusiesplitsing aanbevolen.

Setp4. Aansluiten op de hostcomputer: Gebruik de meegeleverde USB-RS232 seriële datakabel om de module op de computer aan te sluiten. Installeer het speciale seriële stuurprogramma (geleverd door Box Optronics) om communicatie mogelijk te maken. Zonder het stuurprogramma kan de hostsoftware geen verbinding maken met de module.

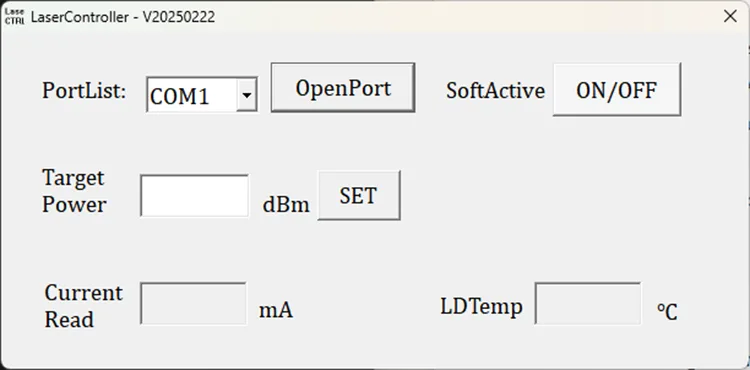

Stap 5. Besturingssoftware: Met de hostsoftware kan het uitgangsvermogen worden aangepast en de laseruitvoer worden geregeld via de "SoftActive"-knop (zie interfacediagram hieronder). De software geeft de ingestelde pompstroom, uitgangsvermogen en temperatuurbewakingsstatus weer

Stap6. Na gebruik klikt u op de knop Sluiten, schakelt u de voeding uit en koppelt u de glasvezelverbinding los.

Bedieningsinstructies en onderhoud-1550nm 1W glasvezelgekoppelde laser

● Vermijd het veelvuldig aansluiten/loskoppelen van glasvezelconnectoren om stofophoping en schade aan het uiteinde te voorkomen.

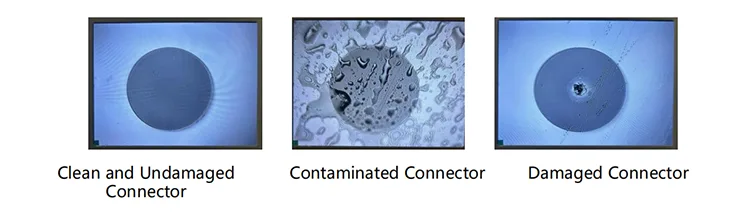

● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer ze met een glasvezel-eindvlakdetector voordat u ze aansluit. Sluit vezels altijd aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. Sluit ongebruikte connectoren af ​​met stofkappen.

● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; op een droge plaats bewaren.

● Plaats het apparaat bij langdurig gebruik op een koellichaam.

Kwaliteitsborging en after-sales service-1550nm 1W vezelgekoppelde laser

● Garantieperiode:

Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.

● Uitsluitingen van gratis garantie:

Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatieservices te weigeren in de volgende gevallen binnen de garantieperiode:

(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.

(2) Storingen als gevolg van onjuiste bediening door de gebruiker.

(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.

(4) Ongeoorloofde demontage, wijziging of reparatie.

(5) Gewijzigde of onvolledige garantielabels op de behuizing.

(6) Schade of verlies tijdens transport.
