1. Introductie van de SLD-breedbandlichtbron 1310 nm
2. Productspecificaties
3. Producteigenschappen
4. Typische toepassingen
5. Productdetails
6. Bestelinformatie
7. Gegevensblad en testblad
8. Offerte- en betalingsvoorwaarden
9. Bedieningshandleiding
10. Bedieningsinstructies en onderhoud
11. Kwaliteitsborging en after-sales service

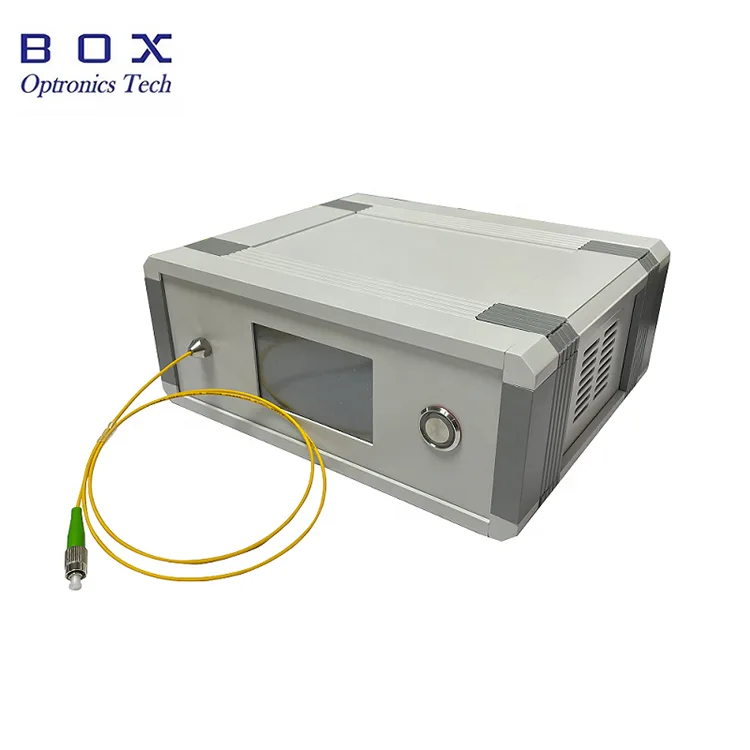

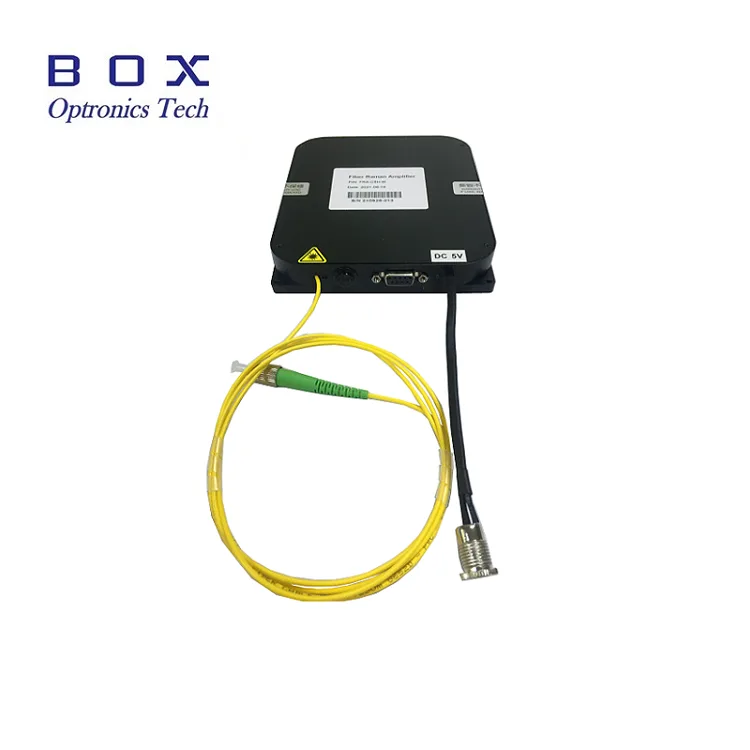

De 1310 nm SLD-breedbandlichtbron levert stabiele breedbandemissie met lage coherentie met een spectrale breedte van doorgaans >30 nm en een uitgangsvermogen beschikbaar bij 1/3/10/15 mW. De SMF-28e- of PM-vezelkoppeling, de lage spectrale rimpel en het compacte pakket maken hem ideaal voor glasvezeldetectie, OCT-beeldvorming en optische precisiemetingen. Deze SLD-breedbandlichtbron is geoptimaliseerd voor optische communicatie, biomedische beeldvorming en testtoepassingen voor optische vezelapparatuur.
|
Parameters |
Eenheid |
Waarde |
Opmerking |
|
Bedrijfsgolflengte |
nm |
1310 |
±20 |
|
Uitgangsvermogen |
mW |
1/3/10/15 |
Aanpasbaar |
|
Bandbreedte |
nm |
>30 |
|
|
Optische isolator |
dB |
Met |
|
|
Stabiliteit op de korte termijn |
dB |
≤±0,02/15 min |
|
|
Stabiliteit op lange termijn |
dB |
≤±0,05/8 uur |
|
|
Vezelconnector |
- |
FC/APC |
|
|
Vezeltype |
- |
SMF-28e/PM-vezel |
|
|
Demensie
|
mm |
195(B)×220(D)×120(H) |
Tafelblad |
|
70(B)×90(D)×18(H) |
Module |
||
|
125(B)×150(D)×20(H) |
Module |
||
|
Stroominvoer
|
V |
Wisselstroom 110~240V |
Tafelblad |
|
Gelijkstroom 5V/4A |
Module |
||
|
Communicatie-interface |
- |
DB9 vrouwelijk (RS232) |
|
|
Bedrijfstemperatuur |
℃ |
-5 ~ +55 |
|
|
Opslagtemperatuur |
℃ |
-40~+85 |
|
● 1/3/10/15mW Meerdere vermogensniveaus beschikbaar voor verschillende behoeften; l
● Breed spectrum;
● Lage spectrale rimpel;
● Aangepast pakket en formaat.
● Glasvezeldetectie;
● Medische beeldvorming;
● Precisiemeting;
● Test van optische vezelapparatuur.

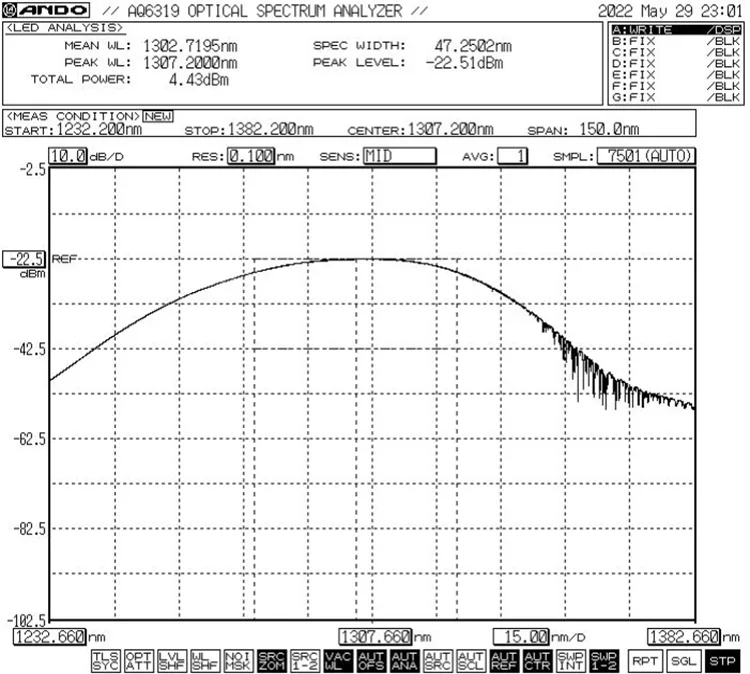

● Spectrale referentie: -3dB bandbreedte min.30nm

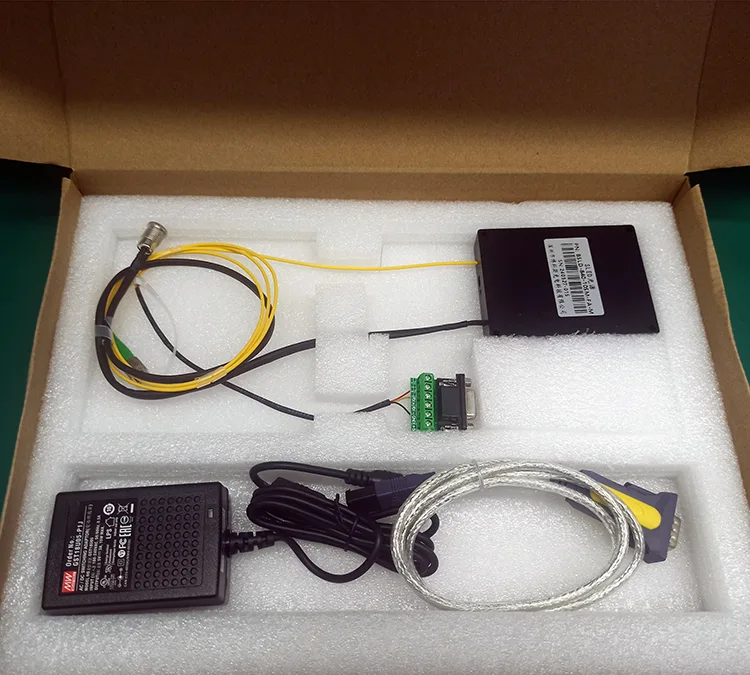

● Standaardaccessoires
|
|
Accessoires |
Hoeveelheid |
|
1 |
Lichtbron (Modulehost) |
1 |
|
2 |
USB-RS485 DB9-datakabel |
1 |
|
3 |
Groene poortkabel |
1 |
|
4 |
Voedingsadapter (optioneel) |
1 |
|
5 |
Producttestrapport |
1 |
|
Parameters |
Eenheid |
Waarde |
Opmerking |
|
Bedrijfsgolflengte |
nm |
1310 |
±20 |
|
Uitgangsvermogen |
mW |
1/3/10/15 |
Aanpasbaar |
|
Bandbreedte |
nm |
>30 |
|
|
Optische isolator |
dB |
Met |
|
|
Stabiliteit op de korte termijn |
dB |
≤±0,02/15 min |
|
|
Stabiliteit op lange termijn |
dB |
≤±0,05/8 uur |
|
|
Vezelconnector |
- |
FC/APC |
|
|
Vezeltype |
- |
SMF-28e/PM-vezel |
|
|
Demensie
|
mm |
195(B)×220(D)×120(H) |
Tafelblad |
|
70(B)×90(D)×18(H) |
Module |
||
|
125(B)×150(D)×20(H) |
Module |
||
|
Stroominvoer
|
V |
Wisselstroom 110~240V |
Tafelblad |
|
Gelijkstroom 5V/4A |
Module |
||
|
Communicatie-interface |
- |
DB9 vrouwelijk (RS232) |
|
|
Bedrijfstemperatuur |
℃ |
-5 ~ +55 |
|
|
Opslagtemperatuur |
℃ |
-40~+85 |
|
bijv.: BSLD-1310-10SM-FA-M
(Bestelinformatie: SLD breedbandlichtbron 1310 nm, 10 mW uitgangsvermogen, SM-glasvezel, met FC/APC-connector, modulepakket).
● Offertevoorwaarden
(1) EXW
(2) DAP
(3) Anders
● Betalingsvoorwaarden
PayPal en T/T zijn beschikbaar.
Stap1. Uitpakken: Controleer vóór de montage of alle accessoires compleet zijn.
Stap2. Voeding: Aangesloten op een DC-geschakelde voeding of een gereguleerde voeding die voldoet aan de voedingsvereisten. Gebruik alleen de originele bijpassende voedingsadapter (DC5V of DC12V). Onjuiste voedingsadapters kunnen de lichtbron beschadigen. (Voedingsadapter geleverd volgens lokale spanningsnormen.)
Stap3. Uitgangsvezel aansluiten: Open de stofkap op de vezelconnector of flens, controleer het uiteinde van de vezel en sluit de vezel aan of splits de vezel op het te testen apparaat of de vermogensmeter nadat u heeft bevestigd dat er geen vervuiling en schade is.
Setp4. Verbinding maken met de hostcomputer: Gebruik de groene poortkabel en de USB-RS485 DB9-datakabel om de SLD breedbandlichtbron 1310nm en de computer aan te sluiten; de computer moet eerst een speciaal stuurprogramma voor de seriële poort installeren om de datakabel van de USB-RS485 seriële poort te identificeren, anders kunnen de hostcomputersoftware en de lichtbronmodule niet correct worden aangesloten en gecommuniceerd. Vraag Box Optronics naar de chauffeur.

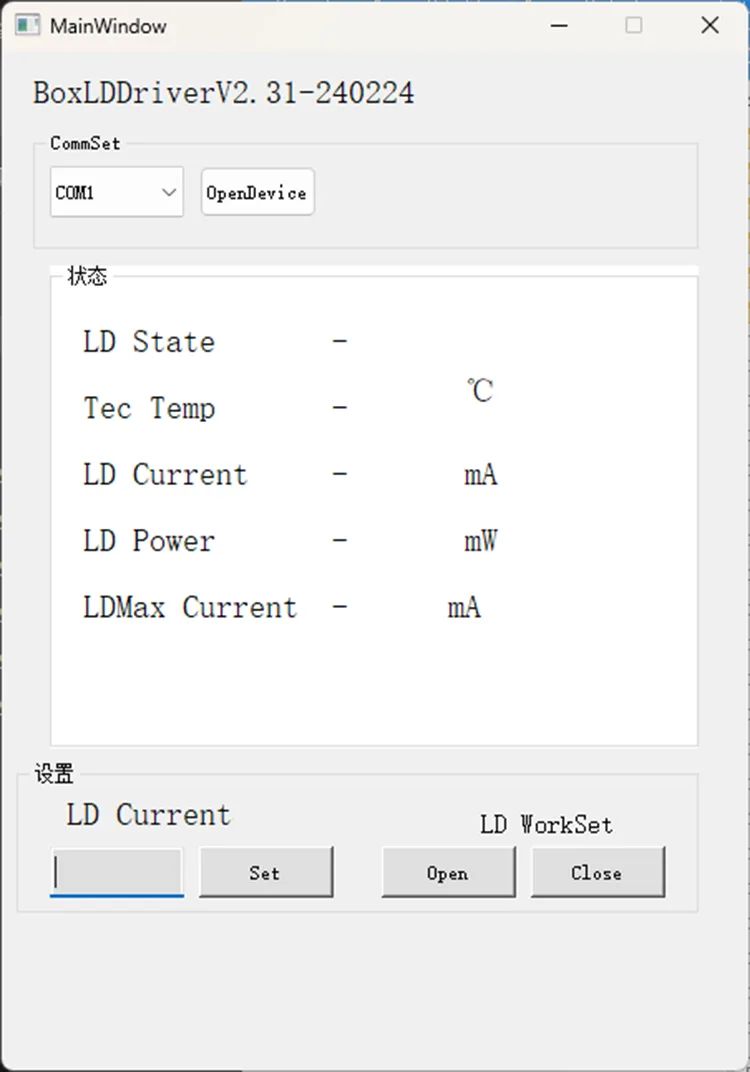

Stap 5. Besturingssoftware: Box Optronics levert de seriële commando- of pc-software om de LD-stroom van de SLD Broadband Light Source 1310nm te regelen. Kies de juiste poort, stel de stroom in en klik vervolgens op de knop Openen. (Om schade te voorkomen, dient u de aandrijfstroom langzaam op te voeren bij de eerste inbedrijfstelling. Schakel niet onmiddellijk de volledige stroom in.)
Stap6. Na gebruik klikt u op de knop Sluiten, schakelt u de voeding uit en koppelt u de glasvezelverbinding los.
● Reinig de glasvezelconnectoren met een pluisvrij doekje en inspecteer ze met een glasvezel-eindvlakdetector voordat u ze aansluit. Sluit vezels altijd aan/ontkoppel ze zonder stroom om verbranding aan het uiteinde te voorkomen. De glasvezelconnectoren moeten worden afgedekt met stofkappen.
● Vermijd het veelvuldig aansluiten/loskoppelen van glasvezelconnectoren om ophoping van stof en schade aan het uiteinde te voorkomen.
● Neem voorzorgsmaatregelen tegen vocht, stof en corrosie; op een droge plaats bewaren.

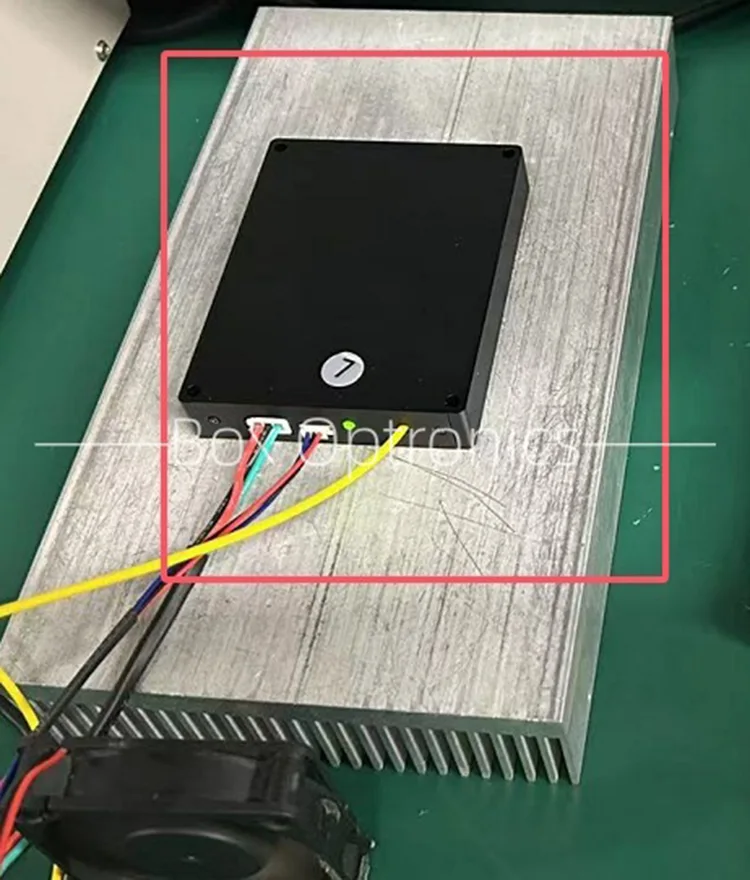

● Plaats het apparaat bij langdurig gebruik op een koellichaam.
● Garantieperiode:
Gratis reparatie of vervanging voor niet door de mens veroorzaakte defecten binnen 1 jaar na aankoop. Betaalde onderhoudsdiensten beschikbaar na 1 jaar.
● Uitsluitingen van gratis garantie:
Tijdens de gratis garantieperiode worden gratis reparatie- of vervangingsdiensten aangeboden voor fouten die worden veroorzaakt door problemen met de productkwaliteit. Box Optronics behoudt zich echter het recht voor om gratis reparatiediensten te weigeren in de volgende gevallen binnen de garantieperiode:
(1) Schade veroorzaakt door natuurlijke factoren (bijvoorbeeld bliksem, stof) of omgevingsinvloeden.
(2) Storingen als gevolg van onjuiste bediening door de gebruiker.
(3) Duidelijke fysieke schade veroorzaakt door menselijke fouten.
(4) Ongeautoriseerde demontage, wijziging of reparatie.
(5) Gewijzigde of onvolledige garantielabels op de behuizing.
(6) Schade of verlies tijdens transport.
